Hulp gevraagd aansluiten regelkast voor dewalt radiaalafkortzaag
- Onderwerp starter huge
- Startdatum

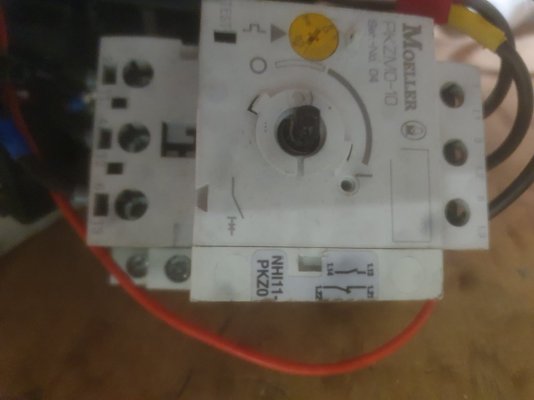

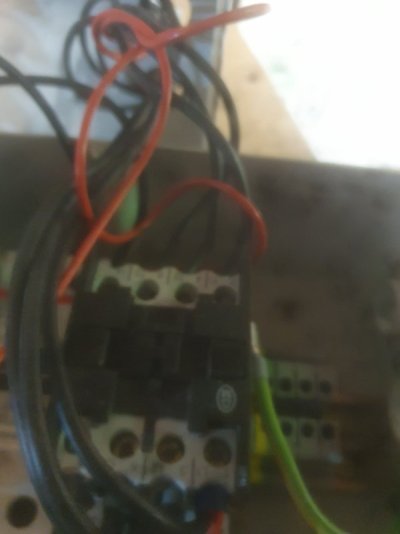

Je zei dat je geen moeder had. Je bent toch ergens vandaan gekomen? Je aansluitkabel met de stekker gaat naar dat losse kastje, dat is je motorbeveiliging. Vandaar gaat een kabel naar het grotere kastje. Daar in zit de kabel aan het zwarte blokje, het hoofdstroom relais. Vandaar gaat de kabel naar je ster driehoekschakelaar en dan naar de motor. Verder heb je een 24 volt stuurstroomcircuit. Dat bestaat uit een zekering, dat zijn de automaten naast het relais en een trafo, dat is het grote witte blok, daar naast. De motorbeveiliging zat op de muur aan een vaste kabel toen je de machine ging ophalen? Je hebt het deksel er af gehaald om het kastje van de muur te halen en de kabel los te nemen? Je hebt hier nu een nieuwe kabel met stekker aan gezet? Toen deksel er weer op en op 1 gezet? Dan moet je stroom hebben op het relais in de schakelkast. Als je de 2 zekeringen op 0 zet, kan je met een geisoleerde schroevendraaier het witte middelste blokje in het relais indrukken. Nu moet je met de schakelaar op de arm, de motor kunnen starten.
Ik had wel een moeder maar helaas niet meer. Doet er verder niet toe.
Waar het omgaat is dat dit antwoord me enorm helpt om het wat beter te begrijpen. Ik denk dat ik het nu wel aan durf te sluiten.
Dus. Kabel vanaf stopcontact voorste kleine kastje. Kleine kastje zit al op groot. En de 6 draden (de ster driehoek aansluitingen?) Moeten allemaal in het grote kastje zien te komen? Volgens mij is dat wat je bedoelt?

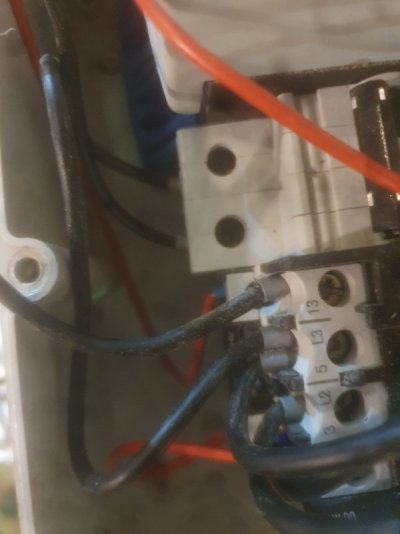

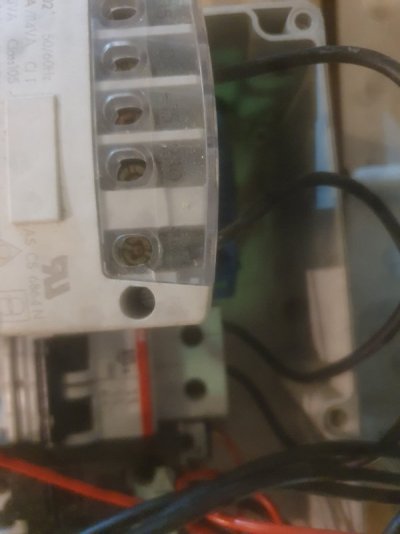

Ik probeer echt worst te maken van je foto's. In dat kastje zie ik een automaat die de transformator beveiligt, dat grote blok "legrand" die zal worden gebruikt om je relais te voeden die rechts van de automaat zit.
Maar hoe dat relais wordt aangestuurd? Misschien handig om ook de motor open te maken om te zien hoe het daar is aangesloten met alle draden? Zijn alle 6 ook aangesloten? Dat jezelf een ster of driehoek moet maken?
Dat is dan ook weer de vraag, wat voor krachtstroom heb je? 3 fase 220v of 2 fase 380v?
Maar hoe dat relais wordt aangestuurd? Misschien handig om ook de motor open te maken om te zien hoe het daar is aangesloten met alle draden? Zijn alle 6 ook aangesloten? Dat jezelf een ster of driehoek moet maken?
Dat is dan ook weer de vraag, wat voor krachtstroom heb je? 3 fase 220v of 2 fase 380v?
De ster driehoek schakeling is af fabriek geleverd. De motor hoeft niet open, de ster driehoek schakelaar hoeft ook niet open. Dat huge er een puinhoop van heeft gemaakt, door gebrek aan kennis, werkt wat verwarrend. Dat je op de foto's Juist niet de dingen kan zien, die belangrijk zijn om zijn probleem op te lossen, komt ook doordat hij niet weet wat belangrijk is. Maar als hij blijft reageren komen we wel weer tot een werkende machine.
Dan ben je al wijzer dan ik, ik was er niet eens uitgekomen dat deze een sterdriehoek schakelaar had, zou ook niet weten waarom, dat zie je normaal op hele zware motoren, maar zo'n krachtige zaag is het niet volgens mij
Ja dit is een grote zaag. Dit is de 4 pk uitvoering, die lopen allemaal in ster driehoek aan. Ik heb twee 3 pk uitvoeringen. Daar zit wel de brug op de arm, waar de ster driehoek schakelaar op gemonteerd kan worden, maar die zit alleen op de 4 pk gemonteerd. Deze zagen hebben afhankelijk van de uitvoering, een zaagblad van 300 t/m 500 mm. Dat is bij de meeste mensen toch wel een serieuze zaag.
Ohw dan is het al redelijk logisch. De stroom komt binnen via het relais, deze geeft weer ingaande stroom voor de draaiknop. Deze draaiknop is voor ster driehoek en dat contactblok aan de zijkant daarvan bekrachtigd het relais. Moet TS alleen even uitzoeken welk draad nummertje op welk contact van de motor aangesloten zit en even met Google een schema van die draaiknop zoeken.
Net een gigantisch verhaal getypt met een beschrijving van waar welk draad opzit . Wil ik het posten geeft de pagina een error en staat er klik om terug te gaan. Vervolgens tekst weg..
