Houten wormwiel maken

[Ruben houtklusser]

Ben begonnen aan een werkstukje waar ik een wormwiel overbrenging in wil verwerken, uiteraard van hout.
Eiken om precies te zijn.
Ben begonnen met het kruislings verlijmen van 3 lagen 10mm eiken.
Gewoon dikke triplex dus
Even een 16 hoek van gezaagd en vervolgens in de trapdraaibank.

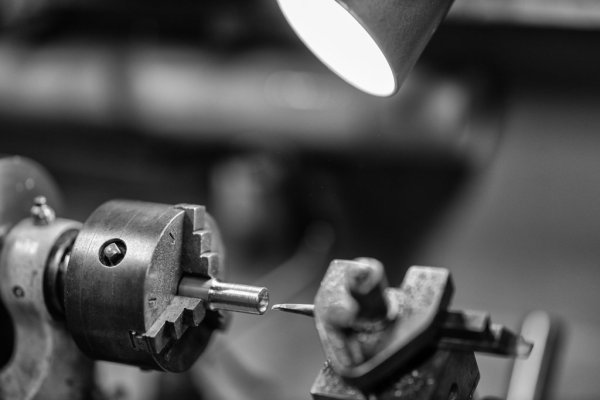

Zo'n draaibank is reuze handig, vulbusje van messing is zo gedraaid.

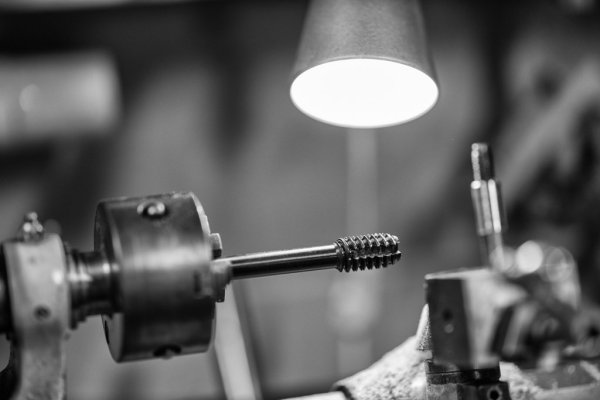

Draadtap van 3/4 inch in de drieklauw gespannen.

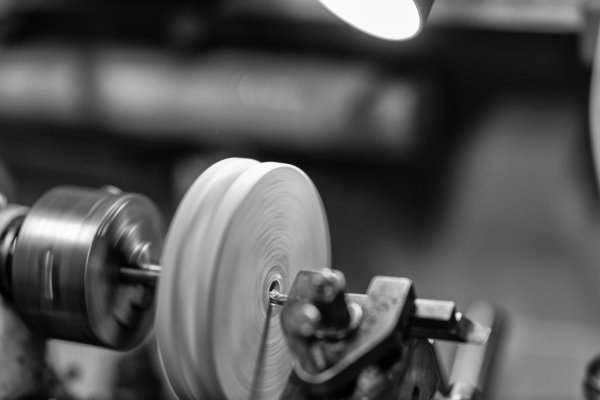

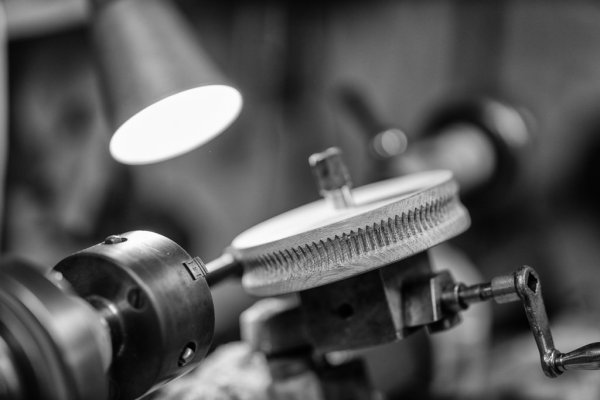

Houten schijf erin en draadtappen.


Resultaat valt me reuze mee voor een eerste poging!
Nu nog een frame eromheen bouwen en kijken hoe het werkt.



[ornament]

boeiend, dat ga ik volgen.

groeten

Ornament



[hansth]

Ik ook. Leuk te zien hoe je het maakt.



[LFlab]

Uri Tuchman heeft ook zoiets gemaakt, weliswaar vooral voor in messing, en die kwam erachter dat de stabiliteit van dat draaipunt wel belangrijk is, misschien iets van een "U" vorm van maken met een lagering aan elke kant?



[Jan van den Broek]

Heb ik ooit ook eens gemaakt van een aluminiumschijf in combinatie met een schroefdraadtap.



[Ruben houtklusser]

Uri Tuchman heeft ook zoiets gemaakt, weliswaar vooral voor in messing, en die kwam erachter dat de stabiliteit van dat draaipunt wel belangrijk is, misschien iets van een "U" vorm van maken met een lagering aan elke kant?

Stabiliteit was bij mij geen probleem gelukkig.



[Ruben houtklusser]

Ondertussen bijna alle onderdelen klaar voor het eindproduct.

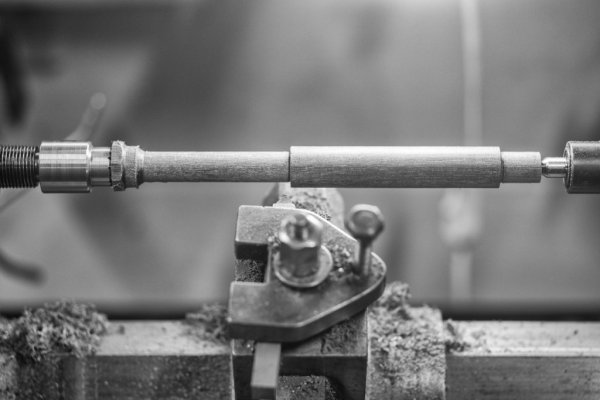

Purperhart asje gedraaid. De meenemer links in beeld heb ik ook op deze draaibank gedraaid.

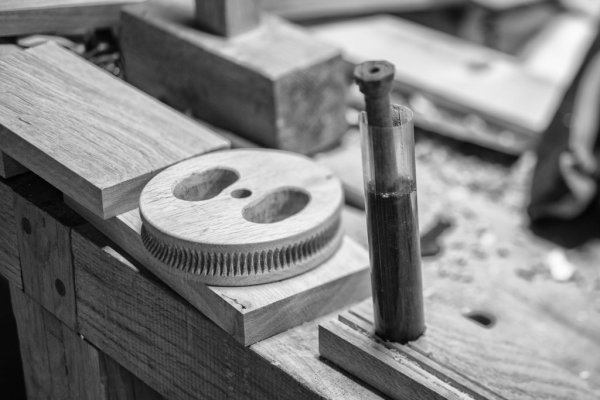

In de olie gezet om een mooiere snit te krijgen bij het draadsnijden.

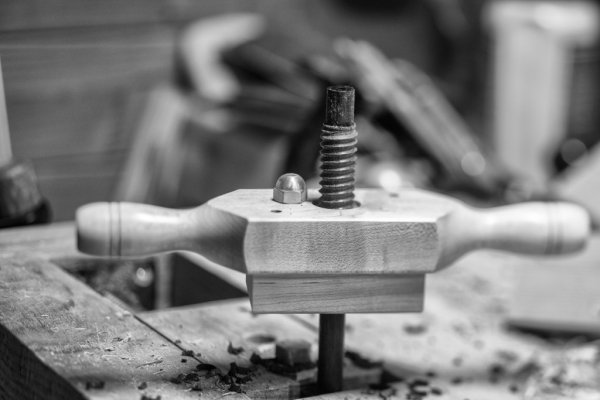

Draadsnijden.

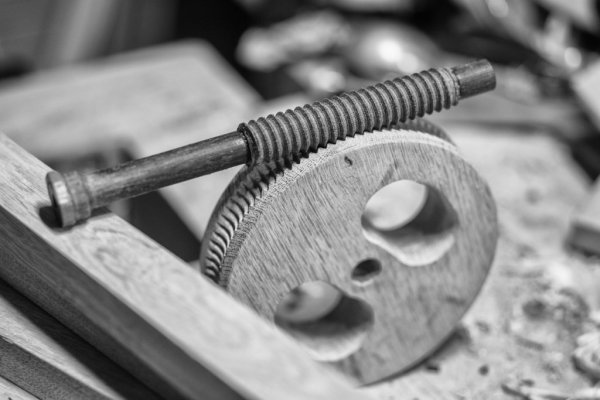

De wormwielset samen in beeld.



[Ruben houtklusser]

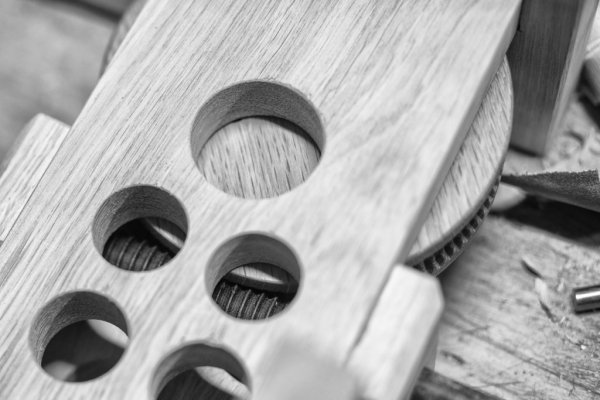

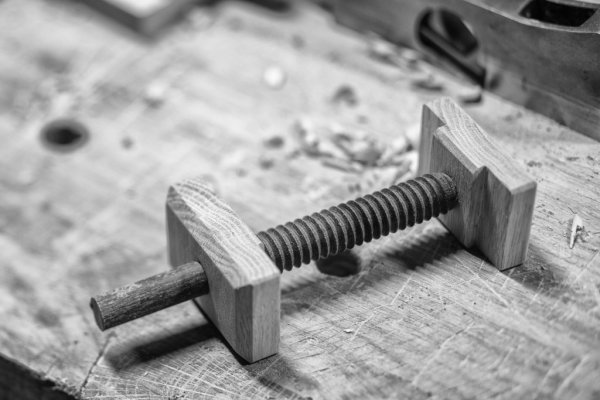

2 opsluit blokjes gemaakt voor de as.

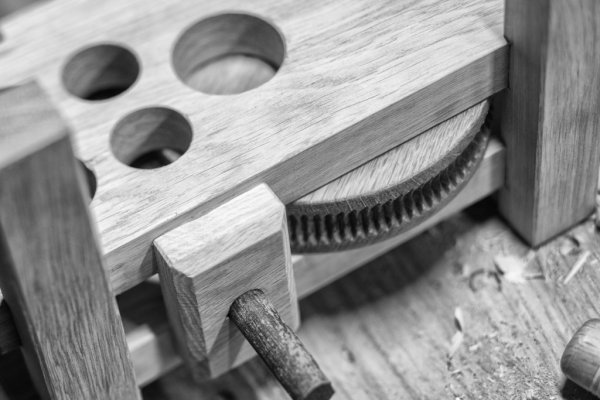

En (bijna) alles gemonteerd.



Loopt allemaal mooi soepel, ben zeer tevreden.
Nu nog een zwengel maken en nog wat onderdeeltjes.



[mink]

Het ziet er netjes uit!
Ik ben benieuwd in welk bouwsel je dit gaat toepassen.



[hansth]

+1



[Handtools only]

Echt vakmanschap



[ornament]

Hola,
dit wordt iets moois



[Ruben houtklusser]

Het grote wormwiel bestaat nu uit 3 lagen 10mm eiken dwarsverlijmd.
zoals ik vermoede is dit al beter dan 1 massief stuk met 1 draadrichting.
Voor een volgende project zou ik dit veranderen in 5 lagen van elk 6mm.
Zwakke punt in de vertanding is namelijk het langse hout, wanneer er tevens kops aanwezig is komt dat de sterkte ten goede.
De praktijk moet ook nog uitwijzen hoe houdbaar / slijtgevoelig dit in de praktijk is.
Ben zelf heel benieuwd omdat ik een ander uitgebreider project in mijn hoofd heb met deze toepassing.



[mink]

Je houdt het spannend, ik ben benieuwd.



[Ruben houtklusser]

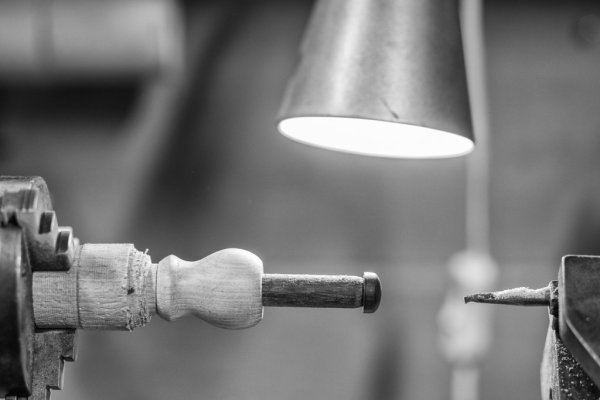

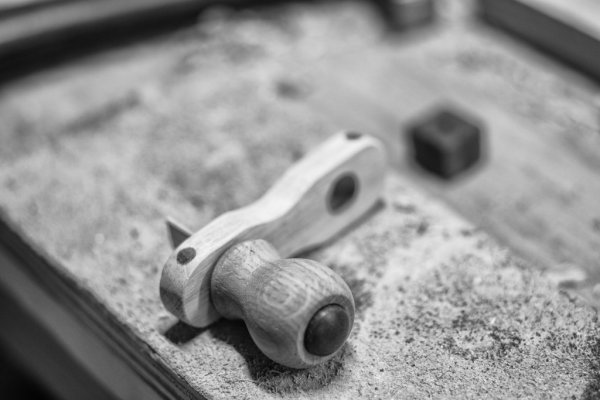

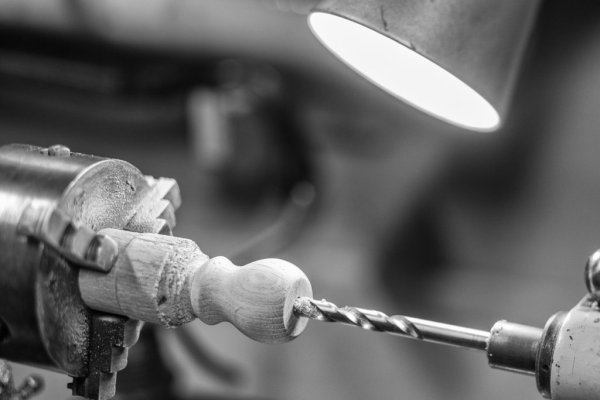

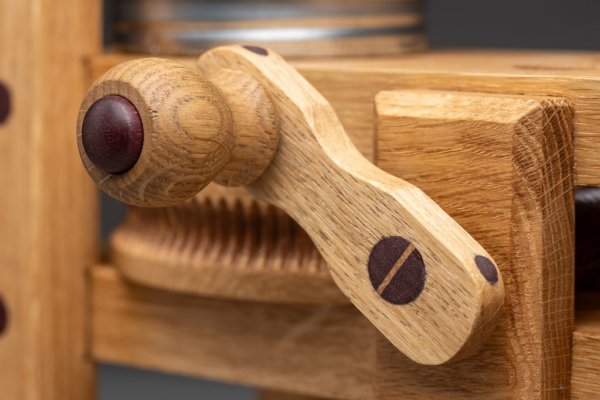

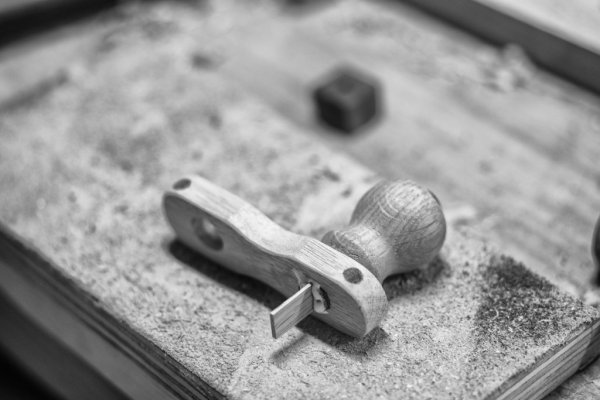

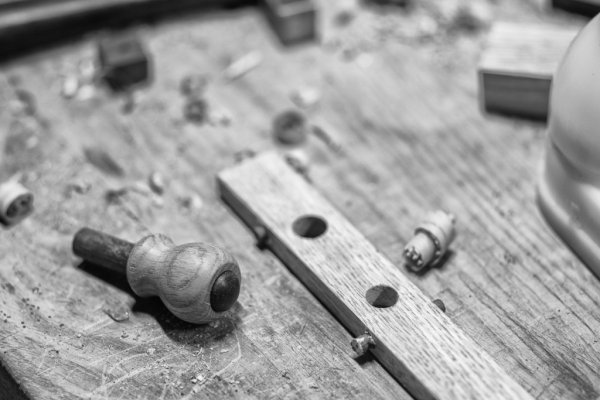

En de zwengel (heet dat zo?) is klaar.
De knop draait vrij om zijn asje en de arm is verstevigd met dwars geplaatste pennetjes van 6mm om eventueel splijten te voorkomen.



[Jollenbaas]

Prachtig!



[Ruben houtklusser]

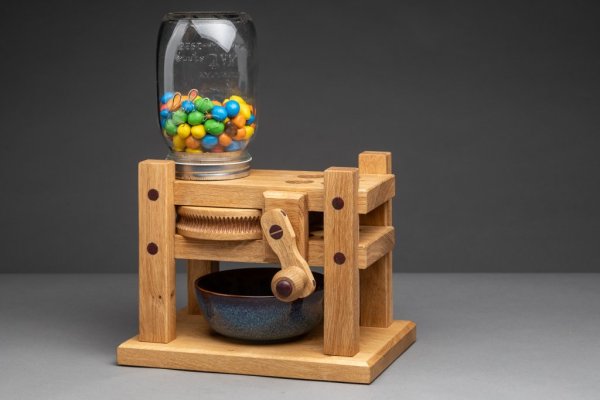

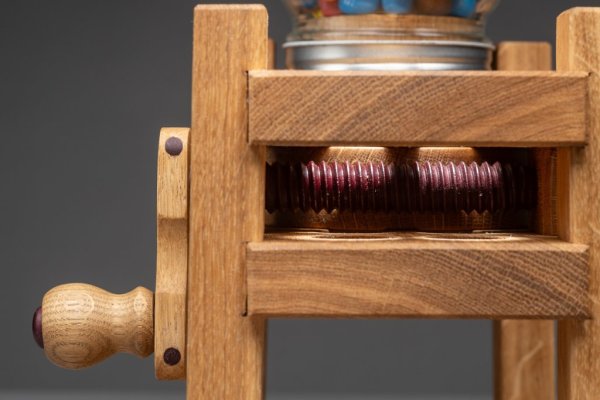

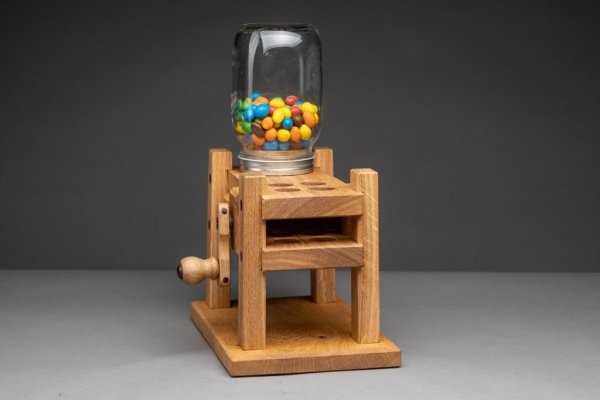

En het eindresultaat.
mijn idee was om een snoepmachine te maken.
Voor een ander project had ik een wormwiel van aluminium gedraaid, toen ik doorhad hoe eenvoudig dit gaat was de link naar hout snel gemaakt.
Toepassing in dit werkstuk was voor mij meteen een mooie test aangezien er nog andere plannen liggen.
Veel geleerd, her en der wat foutjes gemaakt maar ben tevreden met hoe het werkt.
In het grote wormwiel zitten 2 gaten (hadden er beter 3 kunnen zijn), deze geven per stuk een klein handje vol door.
Aan de onderkant precies in het midden word het gedumpt in een geparkeerd schoteltje.



[Ruben houtklusser]

Gek genoeg zat het meeste werk in de zwengel, die gaandeweg is ontstaan en er oorspronkelijk in mijn hoofd heel anders uit zou zien

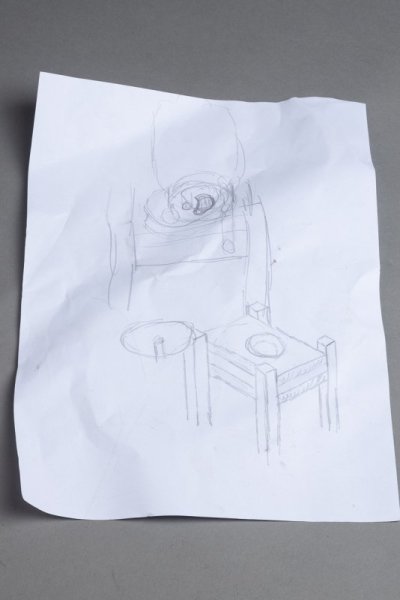

En om te illustreren hoe zoiets bij mij ontstaat hier onder het eerste en enige ontwerpschets...



[hansth]

Wow. Dat is wel heel gaaf geworden. Vrees dat ik nog heel wat te oefenen heb voordat ik zoiets kan maken.



[Handtools only]

Ik heb eigenlijk ook nooit tekeningen van wat ik maak.
Af en toe een schets maar meestal uit het hoofd.
Snoepautomaat is mooi geworden.
