Houten schuiven in een wasbekkenkast met uitsparing voor de sifon

[ZotVanHout]

Ooit zag ik op dit forum hierover een foto en mogelijks een ontwerp(tekening).
Helaas zoek ik nu vruchteloos.
De kast is 1.145 mm breed en 480 mm diep.
De fronten worden inliggend.
Het wasbekken ligt bovenop de kast.
De sifon komt in de kast.
Om geen diepte te verliezen wil ik in de achterkant van de schuiven een uitsparing in de vorm van een liggende U.
In die uitsparing is er plaats voor de sifon + de wateraansluitingen.
Omdat de schuiven ongeveer 1.000 mm breed zijn, vrees ik voor de stijfheid, vermits de achterwand niet doorloopt.
Enig idee hoe ik die zwakte in de achterwand op kan vangen ?
Dikkere bodem ? Metalen profiel er onder ? Profiel binnenin de schuif net voor de U ?



[robvansuilen]

Even snel gedacht. Interne lade stiekum uit drie vakken opbouwen en die stevig met elkaar verbinden? is alweer wat steviger denk ik.


Of op de kop van de U over de breedte van de lade een lat ter diepte van de lade aanbrengen. Je verdeeld de lade dan ook in drie vakken maar maakt hem een pak steviger.



[gids66]

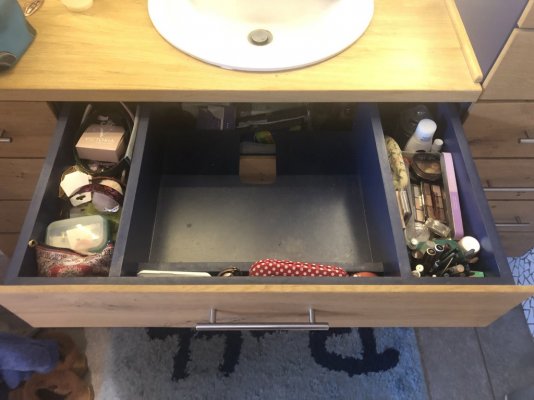

Zelfs met een ingebouwd wasbekken is het gelukt om met een MDF bodem van 8 mm een voldoende stijve schuif te krijgen.
Zelfs met daarin nog een uitsparing voor de sifon.
Met een goed paar geleiders werkt dit zonder problemen.



[ZotVanHout]

@robvansuilen & @gids66
jullie beiden hebben mij op goeie ideeën gebracht
de schuiven zijn 400 mm diep + 1.000 mm breed + 170 mm hoog
best grote bakken
die sifon-U zit mij best in de maag
maar als ik jullie tips combineer, dan plaats ik vóór de sifon een dwarsverbinding parallel met de voorzijde, én deel ik de schuif nog eens in de breedte op
de bodem schroef ik tegen de onderverdelingen
dat moet voor voldoende stijfheid zorgen
bedankt, mannen
(jullie hebben een paar foto's te goed)



[Bosquet]

Je kan ook kiezen voor een zogenaamde ruimtebesparende sifon. Dan heb je niet zo'n grote sifon in je kastje maar alleen een buisje die vanuit je wasbak door het meubel gaat, dan 90° naar de muur en dan 90° naar beneden.

Hiermee wordt je U een stuk kleiner of je maakt je lade (lees : schuif) iets minder diep en hebt geheel geen U nodig.

Zoek maar eens op Reginox ....

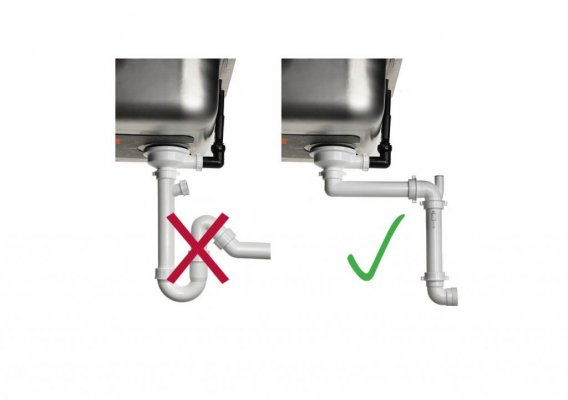

[Bosquet]

Dit bedoelde ik ...



[Superbra]

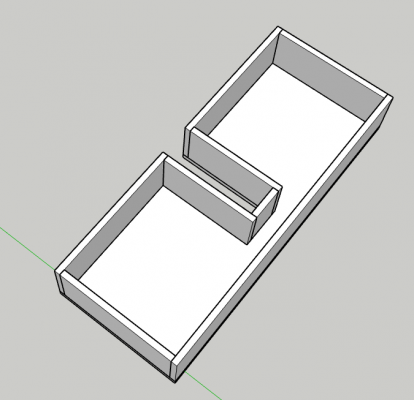

Ik heb iets dergelijks gedaan in mijn badkamer. Standaard kasten van 60 breed/diep. Lades over de volledige breedte met uitsparing voor de sifon. Alles in 18 mm multiplex met een frontje van mdf. Sterk zat. Zit helemaal geen speling op. Heb snel iets gemaakt in sketchup om te tonen hoe.

Zo iets dus.



[ZotVanHout]

Je kan ook kiezen voor een zogenaamde ruimtebesparende sifon.

dank voor de tip
de sanitair-kerel heeft het wasbekken + toebehoren verkocht
daarin zit een rechthoekige sifon (ik zoek de referenties op - niet bij de hand - trek aan mijn oren als ik het vergeet)

dat brengt mij bij een ander aspect, maar ook wrevelpunt
heb het nog al meegemaakt dat een klant materiaal bij een collega - niet concullega - bestelt, maar het door mij laat installeren, omdat je nu eenmaal geen opbouwwasbekken kan plaatsen wanneer er geen meubel is
mooi truukje . . . de collega pakt de volle winst op het materiaal dat ie gewoon aan de voordeur moet zetten & ik mag het boeltje plaatsen zonder daar iets op te winnen
en dan nog alle verbindingen uitvogelen + hout vasthouden dat alles klopt !

Hiermee wordt je U een stuk kleiner of je maakt je lade (lees : schuif) iets minder diep en hebt geheel geen U nodig.

van zodra ik een U maak, verzwak ik de achterkant
technisch speelt de diepte/breedte van de U dan niet meer mee
omdat de maximaal bruikbare diepte voor de schuif/geleider 400 mm is, kan ik moeilijk verantwoorden dat die nog kleiner wordt
klant kwam trouwens zelf met een U-foto af
ik beschouw het dan maar als een stap in een nooit-voleindigd leerproces



[ZotVanHout]

Ik heb iets dergelijks gedaan in mijn badkamer. Standaard kasten van 60 breed/diep. Lades over de volledige breedte met uitsparing voor de sifon.

dank voor alle moeite die jij speciaal voor mij doet
de wasbekkenkast is op maat van de L-hoek waarin die komt
voorkanten van de schuiven zijn 210 hoog & 1.100 breed
dus hoger dan standaardschuiven + bijna dubbel zo breed
het door de sanitairboer gesleten wasbekken is volgens alle bijgeleverde plaatsingsrichtlijnen bestemd om op een poot te komen, dus niet op een tafel
uiteraard was de plaatsing niet zijn probleem
kassa, kassa & snel wegwezen
het wasbekken is onderaan bol, waardoor ik in de wastafel een gat moest zagen
ik heb het bovenop de wastafel gezet, en het bovenblad zakte door de verzwakking ten gevolge van het gat door
dus onder het bovenblad zet ik een U-profiel dat uiteraard de bruikbare diepte van de bovenste schuif vermindert
in een corpus van 600 mm breed zie ik mij nog wel een schuif met U-uitsparing en zonder verstevigingen plaatsen
bij een corpus van 1.145, een schuifopening van 210 en een bruto-diepte van 450 mm wil ik op veilig spelen door binnenin de schuif in de diepte + breedte een versteviging te plaatsen
zoals de collega's tipten

Alles in 18 mm multiplex met een frontje van mdf.

18 mm ?
tiens
ik zet grass dynapro
daar is de max dikte van de schuifwand 16 mm
dus volgens wat hier (jij & ik zijn bij wijze van spreken geburen) aan mpx te koop is, gebruik ik 15 mm
fronten + kast zijn in osb
foto's komen in een apart draadje wanneer de taak volbracht is



[ZotVanHout]

foto's komen in een apart draadje wanneer de taak volbracht is

nu betrap ik mezelf op een leugen
het meest logische is dat ik hier een mooi einde aan brei ipv een nieuw draadje op te zetten
hierbij dan

vooreerst dank aan alle collega's hier boven, die mij goede raad gegeven hebben

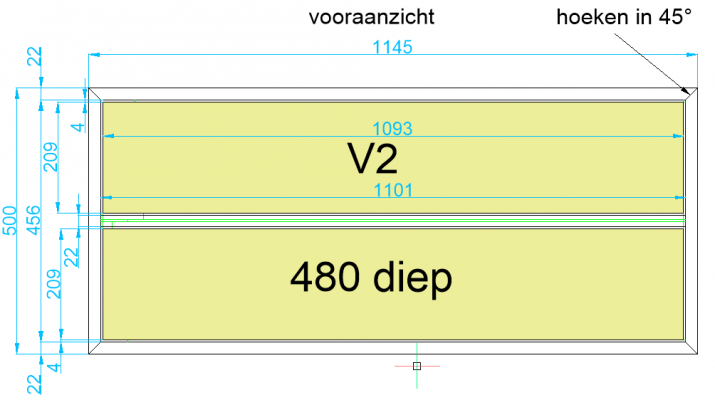

dit is het ontwerp
buitenafmeting 480 mm diep - geleiders van 400 mm
zichtbare zijden in osb

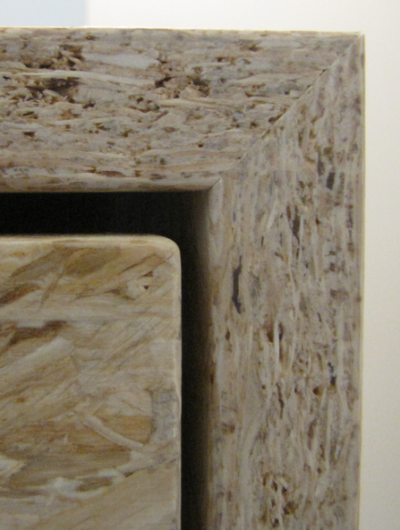

hoeken in verstek 45° (de schuiven moet ik nog afstellen)

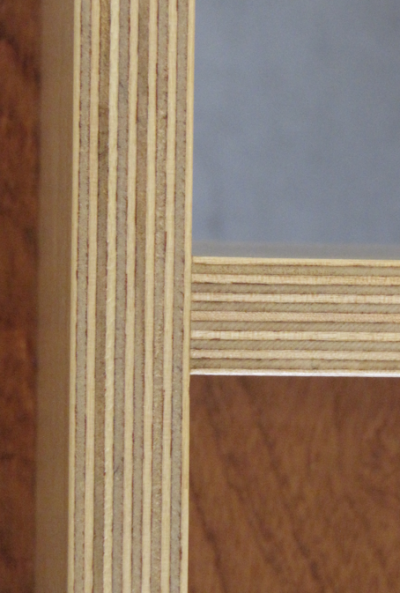

binnenkant in mpx berk

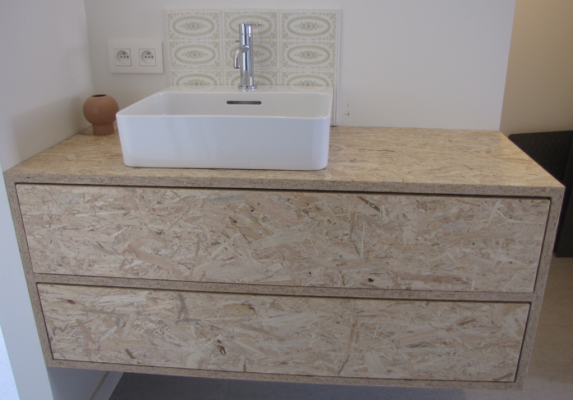

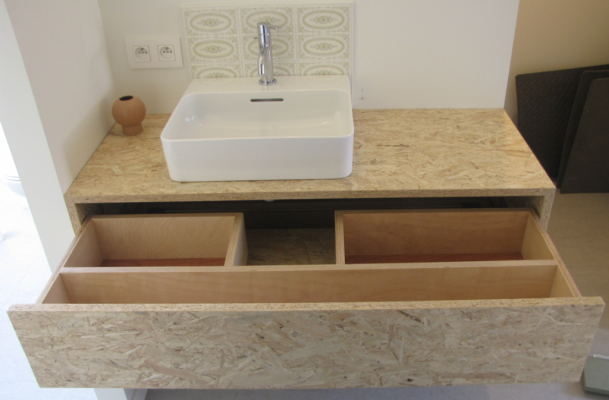

dit is het geworden
de schuiven sluiten zacht, hebben geen handgreep, en er zit een duw&open-mechanisme in
de synchronisatiestang van de bovenste schuif zit lager dan de sifon
achteraf gezien hoefde ik voor de sifon in de bodem geen uitsparing te zagen



[Sjakkie]

nu betrap ik mezelf op een leugen
het meest logische is dat ik hier een mooi einde aan brei ipv een nieuw draadje op te zetten
hierbij dan

vooreerst dank aan alle collega's hier boven, die mij goede raad gegeven hebben

dit is het ontwerp
buitenafmeting 480 mm diep - geleiders van 400 mm
zichtbare zijden in osb
hoeken in verstek 45° (de schuiven moet ik nog afstellen)
binnenkant in mpx berk
Bekijk bijlage 106525

dit is het geworden
de schuiven sluiten zacht, hebben geen handgreep, en er zit een duw&open-mechanisme in
de synchronisatiestang van de bovenste schuif zit lager dan de sifon
achteraf gezien hoefde ik voor de sifon in de bodem geen uitsparing te zagen

Bekijk bijlage 106526

Bekijk bijlage 106527

Bekijk bijlage 106528

Bekijk bijlage 106529 Bekijk bijlage 106530

Heel erg mooi geworden



[klusrob]

Ziet er goed uit, mooi industrieel uiterlijk. Is eens wat anders dan het altijd strakke met beplakt plaatmateriaal...
Hoe heb je het behandeld ivm vocht? Want daar lijkt het me toch wel gevoelig voor, of valt dat mee?



[FerryLeek]

Ooit zag ik op dit forum hierover een foto en mogelijks een ontwerp(tekening).
Helaas zoek ik nu vruchteloos.
De kast is 1.145 mm breed en 480 mm diep.
De fronten worden inliggend.
Het wasbekken ligt bovenop de kast.
De sifon komt in de kast.
Om geen diepte te verliezen wil ik in de achterkant van de schuiven een uitsparing in de vorm van een liggende U.
In die uitsparing is er plaats voor de sifon + de wateraansluitingen.
Omdat de schuiven ongeveer 1.000 mm breed zijn, vrees ik voor de stijfheid, vermits de achterwand niet doorloopt.
Enig idee hoe ik die zwakte in de achterwand op kan vangen ?
Dikkere bodem ? Metalen profiel er onder ? Profiel binnenin de schuif net voor de U ?

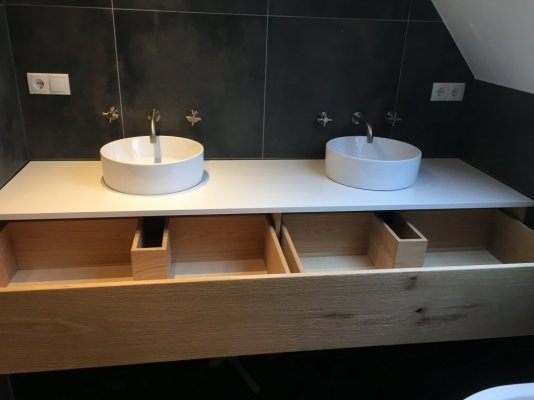

Mijn foto al eerder geplaatst voor dit onderwerp, ik heb de achterzijde en U- vorm van 15 mm eiken gemaakt, ook de bodem is 15 mm



[ZotVanHout]

Hoe heb je het behandeld ivm vocht?

er staan 3 lagen 1K kleurloze acryl pu lak van linitop op
die heeft een uithardingstijd van 3 weken
alhoewel er waterspattende kinderen in huis zijn, is het niet de bedoeling dat het water er na de wasbeurten op blijft staan
het zwakste punt blijft volgens mij de onderrand van het wasbekken
die gingen ze zelf afkitten
(samen met de spleet tussen kast & gipsplaat, waar de plakker op 480 mm diepte 6 mm schuin gegaan was)



[ZotVanHout]

Mijn foto al eerder geplaatst voor dit onderwerp

ja, het was jouw foto die ik in mijn geheugen had toen ik dit draadje startte, maar ik kon die niet terugvinden

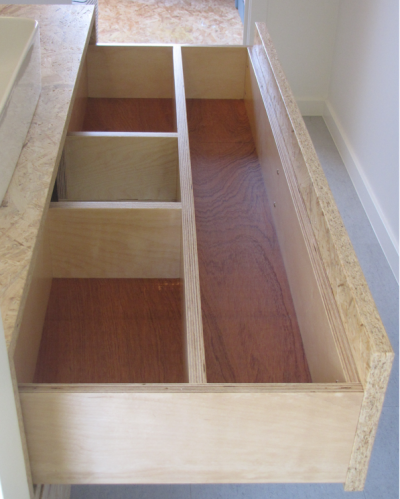

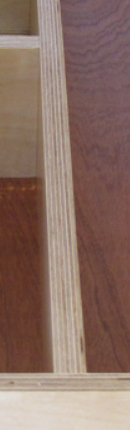

de stijfheid heb ik aangepakt door op halve diepte (tot aan de sifon) over de volle breedte een mpx van 18 mm te plaatsen + de bodem daar langs onder op te schroeven
de buitenwanden van de schuif zelf zijn 15 mm
