Hoi allemaal,

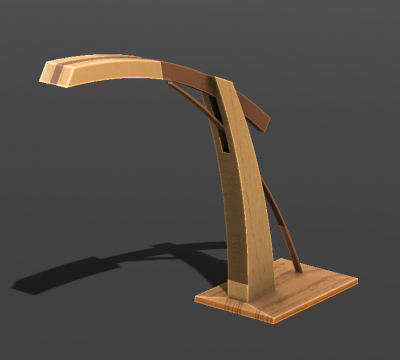

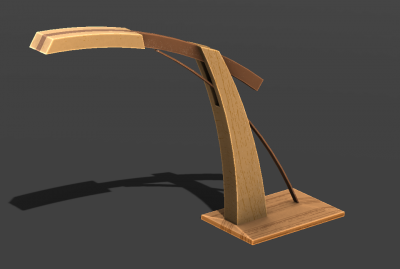

Om de spookschaaf een vuurdoop te geven, ben ik een bureaulampje aan het ontwerpen.
Het idee baseert zich op dat het dunne latje als bladveer fungeert ,en daarmee de lamp stabiel houdt.

Aangezien het rekenen aan een houten bladveer me niet echt betrouwbaar lijkt, ga ik de bladveer gewoon maar op dikte schaven/voorbuigen tot de constructie zo ongeveer stabiel is.Ik ga het draaipunt ook nog van enige klemkracht voorzien.

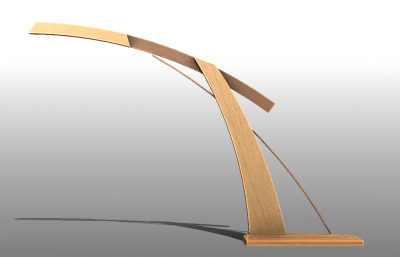

Iemand nog enige feedback over de vormgeving? De schets bevat nog weinig details qua techniek en afwerking dus daar zal ik later nog op uitweiden.

Groetjes,
Bart

  • Leuk
Waarderingen: thewieger

Kor

Actieve deelnemer
10 jun 2012
749
192
Mooie dynamiek in de lijnen, hij lijkt zo van tafel te willen springen. Om te voorkomen dat hij dat ook echt gaat doen, zal de voet moeten worden verzwaard.
M.b.t. de bladveer: hout is geen veerstaal, bij constante belasting zal een dun latje uiteindelijk meegeven.


JPAJS

Post veel
18 jun 2012
1.057
42
't hoofd van Overijssel
Mooie dynamiek in de lijnen, hij lijkt zo van tafel te willen springen. Om te voorkomen dat hij dat ook echt gaat doen, zal de voet moeten worden verzwaard.
M.b.t. de bladveer: hout is geen veerstaal, bij constante belasting zal een dun latje uiteindelijk meegeven.

En twee lagen hout met een dun laagje veerstaal er tussen verlijmd. Ik zou mij ook wel kunnen voorstellen dat het met beuken twee lagen ook mogelijk is. Één laag lijkt mij ook niet haalbaar.

Soort ikea test, van die stoel, op dit stukje van het ontwerp.


Laatst bewerkt:

thewieger

Actieve deelnemer
6 mei 2019
31
1
Wageningen
Mooi zeg! Mee eens dat het voetje verzwaard zal moeten zijn om te voorkomen dat hij omvalt, zoals getekend lijkt het zwaartepunt onder de arm naast het voetje te liggen. Dat moet boven het voetje komen.

Het idee om een dun plaatje verenstaal tussen twee dunne latjes te lijmen lijkt me goed voor de levensduur van de lamp, tenzij de latjes makkelijk te vervangen zijn. Daarmee houd je de strakke vormgeving en het accent op hout. Als je het staal onzichtbaar wil houden, dan zou je eventueel twee latjes kunnen nemen waarvan eentje iets dikker en het daar infrezen. Ik weet niet of en hoe verenstaal daarbij tegen roest beschermed moet worden.

Ik ben heel benieuwd hoe dit uitpakt, want als ik ooit de skills heb (en dat gaat traag met twee kleine kindjes en het bijbehorende gebrek aan tijd) dan zie ik hier wel iets in om voor m'n eigen nachtkastje te maken..


Joop van M

Actieve deelnemer
22 apr 2017
305
15
Geldrop
Hopelijk heb je ook nagedacht over weg werken elektriciteit kabels. Die kunnen het mooie dynamiek teniet doen.


HoutNerveus

Actieve deelnemer
8 mei 2020
112
82
25
Delft
Hoi allemaal,

Bedankt voor de vele reacties. Ik ga de genoemde aandachtspuntjes maar gewoon één voor één af :)

1) Balans:

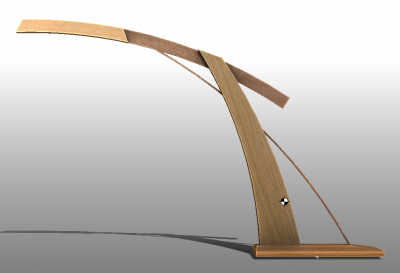

Het gewicht is inderdaad nogal gek verdeeld, dus daar ga ik sowieso nog wat aan doen. Gelukkig poept Solidworks er gewoon een massamiddelpunt uit als je het knopje weet te vinden. Mijn plan is om staalstrips onder de bodemplaat te bevestigen, daardoor zweeft de bodemplaat ook een paar millimeter boven de het tafelblad wat ik altijd wel een mooi effect vind. In onderstaand plaatje heb ik zo'n 500gr staal geintegreerd; het massamiddelpunt is aangegeven met het zwart-witte bolletje.
Maar naast dat het technisch stabiel moet zijn, mag het ook wel een beetje stabiel ogen, dus ik neem jaap's suggestie mee om de voet (ietsjes) naar voren uit te breiden.




2) De veer
Als ik jullie scepticisme (dat woord bedoel ik niet verkeerd) zo tot me neem denk ik er misschien wat te makkelijk over; ik ga er dus toch eerst een beetje aan rekenen en een paar modelletjes maken om te testen wat werkt.
Bedankt voor die feedback dus!

3) Electriciteit

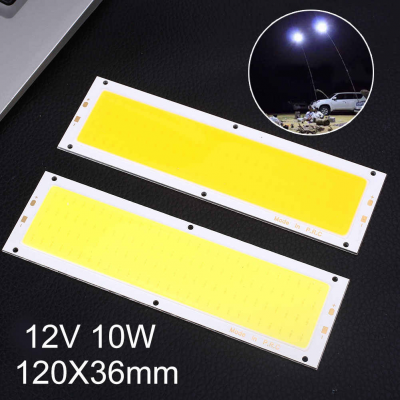

Daar heb ik al wel over nagedacht; in eerste instantiewilde ik de bovenarm ook nog een verschuifbare vrijheidsgraad geven; dat maakte de bedrading echter inderdaad erg lastig. Hoe ik het precies wil doen weet ik nog niet helemaal; waarschijnlijk een groefje aan de onderkant van de boog waar de bedrading door loopt. Ik wil gaan voor een 12V COB led paneeltje (geeft wat gelijkmatiger licht dus minder vervelend om in te kijken). Die 12v-kabeltjes zijn ook lekker makkelijk weg te werken. Ik twijfel nog waar ik de voeding wil installeren (in de bodem of een blokje bij stopcontact) en of ik al dan niet een dimbare schakeling wil. Ook het knopje moet nog ergens bedacht worden.


Technisch zijn er dus nog een hoop details uit te werken, maar het duurt ook nog even voor mijn led paneeltjes van alibaba er zijn :)

Groetjes,
Bart

Laatst bewerkt:

LFlab

Actieve deelnemer
7 mei 2018
300
22
Rosmalen
Dan is het nog op tijd om te vermelden dat die LED paneeltjes aansluiten net een beetje meer denkwerk vereist dan je zou denken op basis van de zeer beperkte informatie op Aliexpress of elders.

Als je simpelweg 12v op een LED aansluit gaat er heel veel stroom lopen, omdat het een diode is. En dan doet ie het heel even, heel fel :) (en dan is ie kapot)
Zeker omdat de Chinezen nogal enthousiast het wattage aangeven.....

Ik heb deze LED modules zelf ook al een aantal keer gebruikt, en als er 18W staat (die heb ik zelf oa) dan zou ik ze op niet meer dan een watt of 10 gebruiken. Dan blijven ze ook koeler.
Dus die 10W paneeltjes zou ik op een watt of 5-6 gebruiken, Als je al een voeding van 12v hebt zou ik ze parallel zetten met ieder een weerstand in serie. De waarde van die weerstand hangt af van de forward voltage van die LED module.
Ik heb volgens mij 2 van die smalle 18W strips in serie op een 24V voeding hangen met een weerstand (of eigenlijk een bosje) in serie, en dat werkt heel goed.
Die weerstanden verstoken best wat vermogen en moeten daar dus op berekend zijn (gebruik vermogensweerstanden) en worden warm.
Een alternatief is een PWM dimmer, daar heeft in de Elektuur een schemaatje voor gestaan, en daar heb ik eventueel een printje voor (misschien heb ik nog wel een gebouwd exemplaar liggen). Daar zit een regelaar op zodat je hem kunt dimmen, en de aansturing gebeurd efficienter waardoor er niet zo veel vermogen verstookt wordt.

Maar die LED modules zijn wel echt geweldig, een enorme puist licht, overigens moet je die wel op een metalen ding schroeven, ik gebruik van aluminium U profielen van de bouwmarkt, kijk je er ook wat minder makkelijk in. Want vergis je niet, het is HEEL erg fel.

Bij Aliexpress hebben ze nu ook modules die je direct op de netspanning kunt aansluiten. Daar kun je echt joekels van bouwlampen mee maken, die relatief weinig vermogen gebruiken. Maar.......
Die worden ook echt snoeiheet, en er zit een PWM schakeling in die te simpel is en veroorzaakt dat die dingen enorm flikkeren. Ik krijg daar enorm hoofdpijn van.

Afijn, lang verhaal :)

Mooi ontwerp van die lamp wel, denk wel dat je je COG nog wat verder naar rechts wil hebben, je wil niet alleen dat ie blijft staan, maar ook dat ie blijft staan als iemand er tegenaan tikt of zo.

Interessant trouwens die veer, zoals anderen ook al noemden zou ik hem van gelamineerd materiaal maken, je zou bijvoorbeeld dat heel dunne vliegtuig multiplex kunnen gebruiken wat ze bij de arnhemse fijnhouthandel hebben. veel laagjes en toch dun.


HoutNerveus

Actieve deelnemer
8 mei 2020
112
82
25
Delft
Dan is het nog op tijd om te vermelden dat die LED paneeltjes aansluiten net een beetje meer denkwerk vereist dan je zou denken op basis van de zeer beperkte informatie op Aliexpress of elders.

Als je simpelweg 12v op een LED aansluit gaat er heel veel stroom lopen, omdat het een diode is. En dan doet ie het heel even, heel fel :) (en dan is ie kapot)
Zeker omdat de Chinezen nogal enthousiast het wattage aangeven.....

Ik heb deze LED modules zelf ook al een aantal keer gebruikt, en als er 18W staat (die heb ik zelf oa) dan zou ik ze op niet meer dan een watt of 10 gebruiken. Dan blijven ze ook koeler.
Dus die 10W paneeltjes zou ik op een watt of 5-6 gebruiken, Als je al een voeding van 12v hebt zou ik ze parallel zetten met ieder een weerstand in serie. De waarde van die weerstand hangt af van de forward voltage van die LED module.
Ik heb volgens mij 2 van die smalle 18W strips in serie op een 24V voeding hangen met een weerstand (of eigenlijk een bosje) in serie, en dat werkt heel goed.
Die weerstanden verstoken best wat vermogen en moeten daar dus op berekend zijn (gebruik vermogensweerstanden) en worden warm.
Een alternatief is een PWM dimmer, daar heeft in de Elektuur een schemaatje voor gestaan, en daar heb ik eventueel een printje voor (misschien heb ik nog wel een gebouwd exemplaar liggen). Daar zit een regelaar op zodat je hem kunt dimmen, en de aansturing gebeurd efficienter waardoor er niet zo veel vermogen verstookt wordt.

Maar die LED modules zijn wel echt geweldig, een enorme puist licht, overigens moet je die wel op een metalen ding schroeven, ik gebruik van aluminium U profielen van de bouwmarkt, kijk je er ook wat minder makkelijk in. Want vergis je niet, het is HEEL erg fel.

Bij Aliexpress hebben ze nu ook modules die je direct op de netspanning kunt aansluiten. Daar kun je echt joekels van bouwlampen mee maken, die relatief weinig vermogen gebruiken. Maar.......
Die worden ook echt snoeiheet, en er zit een PWM schakeling in die te simpel is en veroorzaakt dat die dingen enorm flikkeren. Ik krijg daar enorm hoofdpijn van.

Afijn, lang verhaal :)

Mooi ontwerp van die lamp wel, denk wel dat je je COG nog wat verder naar rechts wil hebben, je wil niet alleen dat ie blijft staan, maar ook dat ie blijft staan als iemand er tegenaan tikt of zo.

Interessant trouwens die veer, zoals anderen ook al noemden zou ik hem van gelamineerd materiaal maken, je zou bijvoorbeeld dat heel dunne vliegtuig multiplex kunnen gebruiken wat ze bij de arnhemse fijnhouthandel hebben. veel laagjes en toch dun.

Bedankt voor de uitgebreide uitleg. Ik ben goed bekend met elektronica hoor, dus het gebruik van een ballast weerstand, verschillende soorten converters etc. is me bekend :) Het zijn i.i.g. goede tips want als je geen ervaring hebt met LED's en ze gewoon aansluit is de plezier kort.

Goed te zien dat je er goede ervaringen mee hebt, dat boezemt me vertrouwen in. Ik zat inderdaad te denken dat als ik hem op 5 watt kan instellen (er gaat maar 1 paneeltje in) dat ik al aan een halogeen equivalent zit van zo'n 50 watt; mijn inziens ruim voldoende voor een bureaulamp. Qua warmte zou het wel lastig kunnen worden, daar heb ik nog niet zo'n goed beeld van; het is een hoop oppervlak en als hij niet te hard staat valt de temperatuur misschien best mee. Maar met die Alie-dingen trek ik eigenlijk altijd pas conclusies als ik het in handen heb; dat duurt helaas nog even. Misschien dat ik dan toch nog de metaalwerkplaats in moet duiken.

Oh, en vliegtuigmultiplex is ook een goede suggestie!


LFlab

Actieve deelnemer
7 mei 2018
300
22
Rosmalen
Ik meende uit je tekening te begrijpen dat het uiteinde koper of messing is, dat zou een prima heatsink zijn :)


GH1

Actieve deelnemer
8 aug 2017
711
19
Qua warmte zou het wel lastig kunnen worden, daar heb ik nog niet zo'n goed beeld van; het is een hoop oppervlak en als hij niet te hard staat valt de temperatuur misschien best mee.
Ga er maar vanuit dat dit inderdaad de uitdaging wordt. De meeste van die China led's zijn al slecht ontworpen m.b.t. koeling. En voor het mooie zal iets als een diffusor eigenlijk ook gewenst zijn.

Aan de andere kant, zo vaak zal je 'm vast niet gebruiken. Meestal is het meer een blikvanger dan echt functioneel :).
