Het is nu al voor het derde jaar op rij dat ik houtenbekers draai voor een club.
Ik heb eer 2 jaar terug ook gedraaid als prijs voor de Open Dag Hout in Zutphen.
Wie naar het 25-jarig jubileum komt in tuinen van Appeltern op 18 mei kan ze bewonderen tijdens mijn demo van 11u00 tot 13u00.
Ze zullen naast me staan aan de centraal geplaatste draaibank.
Hier zie je een nieuw ontwerp van me en ik plaats opnieuw de volgorde van bewerkingen.
Deze werden getekend met het tekenprogramma autocad 3D.
001 beker.jpg003 Beker.jpg004 Beker.jpg


sirjacobsd

Oud hout
27 feb 2014
2.768
0
Ik zal het ganse traject uitleggen aan de hand van de middel grootste beker.
De andere 2 zijn precies hetzelfde.

Hier de 2D tekening uitgetrokken via de 3D tekening.

Een malletje uit een 3 mm MDF-stukje maken om de binnenkant te kunnen uitdraaien.

De houtsoortkeuze van de bekervorm is kerselaar.

Het stammetje opspannen tussen de centers en grof rond draaien.

Een kraagje aandraaien langs de motorkant om een opname te kunnen toepassen via de klauwkop.

Het werkstuk opspannen in de klauwkop en een bril plaatsen ter ondersteuning.

Een gat boren tot een zekere diepte een potboor waarvan ze gelijk komt met een raakpunt van het schuine malletje.
Daarna zal het verder geboord worden met een kleinere potboor tot het diepste punt.

De uitholling maken tot waar het geboord werd en regelmatig controle uitvoeren met het malletje dat de schuinte ongeveer klopt.

Een 2de potboor gebruiken waarvan de diameter gelijk is aan het kleinste deel van het malletjes.

Verder uithollen volgens het volledige malletje.

De binnenkant schuren tot korren 400.


sirjacobsd

Oud hout
27 feb 2014
2.768
0
Na het uithollen van de binnenkant mag de bril weg genomen worden.

De lengte, diepte van de beker aanzetten op de buitenkant.

Eeen vaste flens monteren op een meedraaiend schroefdraadstuk en plaatsen in het schuivende deel waar de centerpunten normaal gezien inkomen.

Papierkleefband aan de vaste flens doen om eventuele beschadiging te voorkomen.

De omwikkelde flens met kleefband voorzichtig schuiven in het uitgeholde gedeelte van de beker.
Er werd geen spanning opgestoken. Dit dient om het werkstuk stabiel te kunnen draaien langs de buitenkant.

De overgang van de kelkvorm naar de voet toe grof opmeten met een dikte passer en afdraaien aan het werkstuk.

De schuine kant van de kelk grof draaien.


sirjacobsd

Oud hout
27 feb 2014
2.768
0
Der overgang kelk naar de voet correct opmeten via de dikte passer en op dikte draaien aan het werkstuk.

De opening bovenaan de kelk correct opmeten en draaien aan het werkstuk

De schuine zijde aan de buitenkant correct draaien en via een grote gebogen dikte passer de evenwijdigheid controleren.

Het schuine gedeelte van de kelk aan de buitenkant schuren tot korrel 400.


sirjacobsd

Oud hout
27 feb 2014
2.768
0
De grootste diameter van de voet opmeten en per wat grof op diameter draaien

De lengte van de voet perfect aanzetten en de vorm draaien volgens de tekening.
Dit gebeurde constant door opmetingen via de diktepasser en stap voor stap de vormen toepassen.

Laatst bewerkt:

sirjacobsd

Oud hout
27 feb 2014
2.768
0
Weer wat tijd om wat info te plaatsen wat betreft de bekers.

Via het assenblokeersysteem die in de draaibank zijn, kan er bepaald worden waar er een horizontale lijn moet komen ter hoogte van de punt van de centerboor.
Doordat er op dat ogenblik geen centerpunt opzit, maar wel een klauwkop, moet ik de midden nemen van het zijdelingse gat.
Via de foto kun je waarnemen wat ik bedoel.

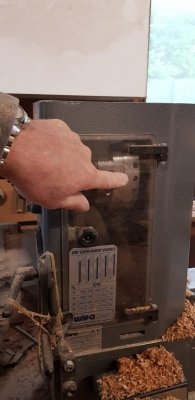

Achteraan de draaibank druk ik een spil in om te blokkeren.
Vooraan in het plexi-gedeelte zie je de schijfverdeling met 24 gaten.
De leunspaan wordt ingesteld tot precies de midden van het gat.
De eerste lijn wordt horizontaal getrokken en er worden 12 slagen geteld om de volgend horizontale lijn te trekken.

Normaal gezien was het de bedoeling om de bekers precies tot de helft recht af te doen, maar ik besliste op het moment zelf om er een soort van scheluwe beker van te maken.
Door het malletje dat gebruikt werd om de inwendige diepte van de beker te controleren onder de linkse kant te steken van mijn leunspaanblok creëerde ik een lichte schuinte om af te schrijven.
Dit werd toegepast langs de beide kanten van de beker.

Aanduiden wat er wegvalt.


sirjacobsd

Oud hout
27 feb 2014
2.768
0
Via een speciale slede met een vaste beugel en een bovenfrees wordt het wegvallende deel voor een groot deel los gefreesd.
Het geheel past direct in de leunspaanblok.
Het malletje blijft nog steeds onder de leunspaanblok zitten om ook schuin te frezen.
In stappen van een 2 à 3 mm wordt er een gleuf gefreesd.
Opletten dat je rakelings freesd aan de vaste flens die binnenin zit voor de stabiliteit.
Doe je de flens weg, dan trilt de beker enorm door zijn dunnen wanddikte.

Het wegvallende deel afzagen.
Ik heb nog ruim een stuk laten staan voor de zekerheid.
Bij de 2 andere heb ik meer correct afgetekend.
Ik kon het bij de andere 2 dan beter inschatten.

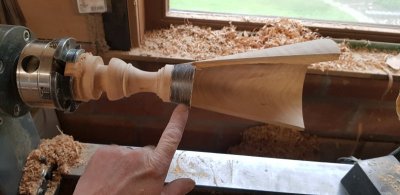

Bier zie je nu het resultaat van de scheluw gevormde beker.

De diepte nu correct aftekenen en uitwerken met een houtbeitel, zaag, dremel en schuurpapier.


sirjacobsd

Oud hout
27 feb 2014
2.768
0
De kortste zijde opmeten en aftekenen op de beker.
De langste zijn is niet meer nog omdat je deze automatisch hebt door het eerder inwendig uithollen via het malletje.

Twee grote duimspijkers lichtjes op de correcte plaats indrukken en een dun touwtje spannen.
De ronding komt automatisch.
Met een potlood wordt de schuinte nu afgetekend.

Via een dremel kan het overtollige deel weggewerkt worden, maar er werd +/- 1mm van de lijn gezaagd/gefreesdlangs het wegvallende deel.


sirjacobsd

Oud hout
27 feb 2014
2.768
0
Er wordt nu een schuurbolletje op de dremel geplaatst en daarmee wordt de vorm correct gemaakt.
Het fijn afwerken gebeurde ook met handschuurpapier
Al je goed kijkt op de komende foto's kan je zien dat het schuin begint bovenaan, naar de midden toe meer plat en naar het andere uiteinde toe weer schuin.
Dit moet je op gevoel gaan bijwerken.

Een gat boren om later het binnenste pinakeltje te kunnen bevestigen.

Hier het voorlopige resultaat van één beker langs verschillende invalshoeken bekeken.
Ik ben trots op de vormgeving.

Hier het voorlopig resultaat van de 3 bekers.

Laatst bewerkt:

sirjacobsd

Oud hout
27 feb 2014
2.768
0

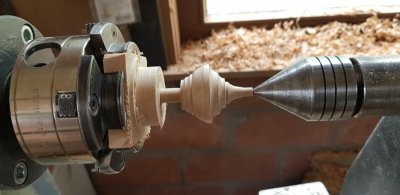

Nu het binnen pinakeltje maken.
Daarvoor werd er esdoorn gebruikt.

Via constante opmetingen op de tekening met een dikte passer wordt de vorm stelselmatig gedraaid.

Het pinakeltje inpassen.

Hier de bekers met alle binnen pinakeltjes erin.


sirjacobsd

Oud hout
27 feb 2014
2.768
0
De balletjes worden handmatig gedraaid.
Met andere woorden, er werd geen apparaat gebruikt.

Hiervoor werden malletjes gemaakt.
Er wordt een stukje triplex genomen waarvan er een gat ingeboord is via een potboor gelijk aan de diameter van het bolletje.
Op de aslijn zag je 2 hoeken aan van 45 graden;
Zo kan je telkens de vorm van het bolletje controleren zonder te stoten verder liggende delen van het opgespannen hout.

Een stukje wengé opspannen in de klauwkop .

Perfect rond draaien volgens het malletje.

De kopkant recht afsteken en de diameter van het bolletje aftekenen.
De middellijn/aslijn wordt ook afgetekend.

Via een bedanbeitel de halve bol draaien.

De lengte van het bolletje wat afsteken.

Nu de andere zijde rond steken en hier kan je duidelijk zien waarom de 45 graden aangezaagd worden aan het malletje.

Een gat boren volgens de diameter bovenaan het pinakeltje om het te kunnen bevestigen.

Het pinakeltje eens inpassen in het bolletje.

Het bolleje nog zo ver mogelijk rond draaien volgens het malletje en afsteken.
Het kleine resterende puntje bovenaan het bolletje nog wat handmatig bijsnijden en schuren.

Hier het voorlopig resultaat met een bolletje.


sirjacobsd

Oud hout
27 feb 2014
2.768
0
Nu rest er nog enkel het steunblokje te maken.
De houtsoort is es.
Via een passende potboor werd er een gat ingeboord om de beker zelf erin te kunnen lijmen.
De bekers zijn allemaal voorzien van een aangedraaide deugel onderaan.
De blokje zijn voorzien van een schuine kant onder 45 graden.
Dit kan je eraan zagen, frezen of schuren.
Ik heb ze eraan gezaagd met een heel goed snijdende zaag.

Via mijn leasercutter werd de naam, plaats en jaartal ingebrand.

Hier het resultaat van één beker.

Hier het resultaat van de beide bekers zonder afwerkingslaag.


sirjacobsd

Oud hout
27 feb 2014
2.768
0
De afwerkingslaag erop zetten.
Mijn keuze gaat bijna altijd naar 2 lagen sealer en 2 lagen vernis op cellulose basis.
Dit wordt altijd aangebracht met een luchtdrukpistool en compressor.

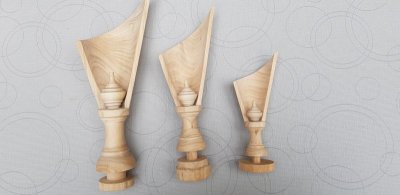

Hier het definitieve resultaat.
Wie zaterdag 18 mei naar Appeltern komt, dan mag je ze zeker komen bewonderen.
Ze staan, naast me tijdens de mijn demo van 11u00 tot 13u00.
Iedereen is welkom bij me op de centrale geplaatste draaibank


Zo, dit is weer één van mijn projecten die ik heel graag deel naar jullie toe.
Hopelijk heb je veel van mijn technieken bijgeleerd en wie weet kan je de technieken ergens toepassen.

Ik sta er zeker voor open om jullie vragen te beantwoorden.
Mocht je met kritische bedenkingen zitten, geef het graag door.

Groetjes Sirjacobs Didier.
