Horizontale houtopslag

[jabjab]

In het kader van het 1 komt het ander

Ik heb een nieuwe lintzaagmachine gekocht (Laguna BX14) en daardoor moet de indeling van mijn werkplaats weer eens over de kop. Ik wil nu graag een horizontale houtopslag maken voor planken. Ik zie in de diverse draadjes dan hier verschillende oplossingen voor zijn en ik twijfel een beetje wat het sterkste is.

ik zie dat mensen een dubbele rail uit de bouwmarkt gebruiken (is dat sterk genoeg? een stapeltje eiken planken weegt als snel wat)

ik zie ook dat mensen zelf een rek hebben gemaakt (zijn er forummers die dat ook hebben gedaan? hoe krijg je dat stevig?). heeft iemand hier tips of bouwplannen van? Ik meende dat ik dit wel eens voorbij heb zien komen op het forum maar kan het niet terug vinden.

wat zijn jullie gedachten?

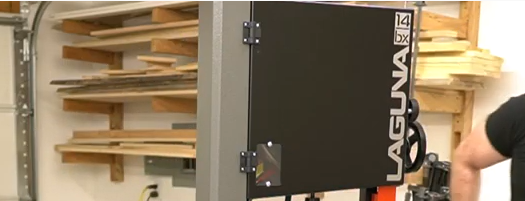

Ter voorbeeld: ik zag net in een YT video ook zo'n rek


Gr. Jan Albert



[chevy66]

Ik heb een slaapkamer voorzien van de goedkoopste enkel witte rails van de hornbach. Ze zitten om de 40 cm of zo. Bovenaan heb ik liggers van 60 cm, lager van 40cm. De slaapkamer is niet heel breed, daarom alleen lange boven hoofdhoogte. Alles ligt vol met hardhout. Aan een kant ligt er op de bovenste ligger een complete eiken toplaag laminaatvloer. Ik heb de staanders vanaf het plafond naar beneden gemonteerd, ze staan dus niet op de grond, maar hangen aan de schroeven. Zit al jaren zo.



[vandikte]

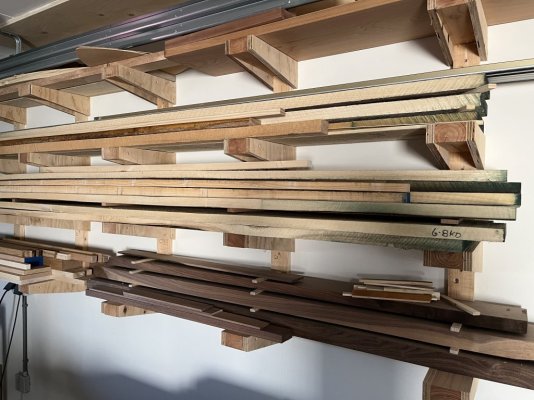

Ach, ik hou wel van een houten constructie



[jabjab]

Ach, ik hou wel van een houten constructie

Ai, Had ik gisteren direct even moeten bekijken

Heb je de "plankdragers" gewoon tussen de balken op de muur geklemd en met de zijstukken verstevigd?



[jabjab]

Ik geloof dat ik zelf het antwoord gevonden heb. ik denk dat zoiets als onderstaande video voor mij prima volstaat en niet de wereld kost..



[vandikte]

Ik heb balken met dwarsbalkjes geschroefd en dat verstevigd met multiplex gelijmd en geschroefd. Supersterke constructie



[thomasz]

De staanders zou ik op de grond laten steunen. De hele constructie ophangen aan de muur leidt al snel tot een gatenkaas. Steunend op de grond heb je m.i. maar 1 flinke bout/schroef bovenaan nodig om te zorgen dat de staander niet omvalt.



[L.N.]

Ik heb ook van die witte rails gebruikt, maar dan dubbele. Het voordeel is dat je gemakkelijk de hoogte kunt aanpassen naar gelang de houtvoorraad. Ik heb er ook een aantal leggers na een paar jaar wat hoger gezet, zodat er een machine onder kan.



[jmartens]

De staanders zou ik op de grond laten steunen. De hele constructie ophangen aan de muur leidt al snel tot een gatenkaas. Steunend op de grond heb je m.i. maar 1 flinke bout/schroef bovenaan nodig om te zorgen dat de staander niet omvalt.

Ik zou dit zeker niet met slechts 1 schroef aan de bovenzijde vastzetten. Ondanks dat het steunt op de grond blijft er toch een flinke trekbelasting op de schroef als gevolg van het gewicht van de planken en het moment dat dit creëert met als draaipunt het steunpunt in de vloer. De massa van de planken ligt nl. (gemiddeld) op het midden van de drager en niet alleen tegen de wand. Daardoor is er dus ook een kracht die aan de schroef trekt in de muur. Deze kracht is proportioneel aan het gewicht per drager en de hoogte vanaf het rotatiepunt.



[thomasz]

Ok, dan wordt het een keilbout



[mathieu]

Ok, dan wordt het een keilbout

Afhankelijk van het materiaal van de muur. Een keilbout werkt enkel in een massieve muur van voldoende hard en compact bouwmateriaal. Als je twijfelt zou ik chemisch anker gebruiken. Dat zit gegarandeerd vast.



[Joost79]

ik zie ook dat mensen zelf een rek hebben gemaakt (zijn er forummers die dat ook hebben gedaan? hoe krijg je dat stevig?). heeft iemand hier tips of bouwplannen van? Ik meende dat ik dit wel eens voorbij heb zien komen op het forum maar kan het niet terug vinden.

Zie de filmpjes van Matthias Wandel, geeft je een uitgebreide indruk hoe je sterke dragers van (vuren) hout kan maken!

Deze: How to build shelves
Of deze: Way-up-high cantilevered garage shelves



[SjoerdvR]

Ik heb een poos geleden een houten rek gemaakt, hier op de achtergrond te zien:

In de afgelopen jaren begon dit toch wat door te zakken. Doordat er geen eindstopjes op zaten viel het rek helemaal leeg na 1x aantikken. Na 3 keer begint dat toch aardig vervelend te worden.

Nu heb ik witte rails met plankdragers/schapdragers. die kunnen 50kg per stuk hebben.


Hier links op de foto te zien.
ongeveer 50 procent ligt vol met eiken, massief, en het zakt niet. Ik ben er erg content mee.

Wel heb ik nog steeds het probleem dat je te veel opslaat... zal wel een houtbewerkerskwaaltje zijn. En maar stapelen, en maa stapelen, tot het toch weer onoverzichtelijk wordt. Dan een keertje ruimen en opstoken maar, maar het blijft toch weer volkomen.... hoe doen jullie dat ?



[Joost79]

Dan een keertje ruimen en opstoken maar, maar het blijft toch weer volkomen.... hoe doen jullie dat ?

Meer ploeteren en minder toeteren?

Gekheid, ziet er goed uit!

Mooie lintzaag ook, welk model is dat?



[SjoerdvR]

Meer ploeteren en minder toeteren?

Gekheid, ziet er goed uit!

Mooie lintzaag ook, welk model is dat?

Dankje, dat is deze: Bouw lintzaag 16" (Matthias Wandel)



[Joost79]

Dankje, dat is deze: Bouw lintzaag 16" (Matthias Wandel)

Ik dacht de 18" zelfs. Moet ik ooit nog eens aan beginnen. Plannen liggen er in ieder geval



[Rdl]

Krijg als het goed is morgen de dragers van HBM binnen.
Zal wel even laten weten of het wat is.



[jelmer]

De dragers van Hbm heb ik hier in gebruik. Bevallen prima, zijn erg sterk en in 2 maten te krijgen.
Enige nadeel is, dat ze niet in hoogte verstelbaar zijn, maar het voordeel daarvan is, dat je niet teveel hout op hout kan stapelen, zodat het overzichtelijk blijft. Dus eigenlijk spreek ik mezelf nu tegen



[jabjab]

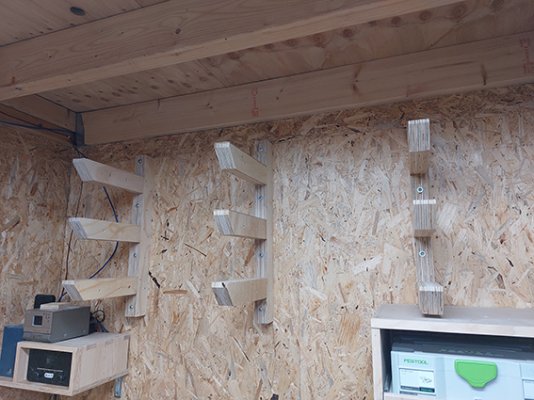

Ik ben voor de versie van (het door mijzelf gedeelde) YT filmpje . I.v.m. de beperkte ruimte heb ik drie dragers gemaakt voor planken van ca. 210 cm. Zit zo vast als een huis en ligt nu ramvol eiken planken



[Hightower]

Ik heb een poos geleden een houten rek gemaakt, hier op de achtergrond te zien:

In de afgelopen jaren begon dit toch wat door te zakken. Doordat er geen eindstopjes op zaten viel het rek helemaal leeg na 1x aantikken. Na 3 keer begint dat toch aardig vervelend te worden.

Nu heb ik witte rails met plankdragers/schapdragers. die kunnen 50kg per stuk hebben.

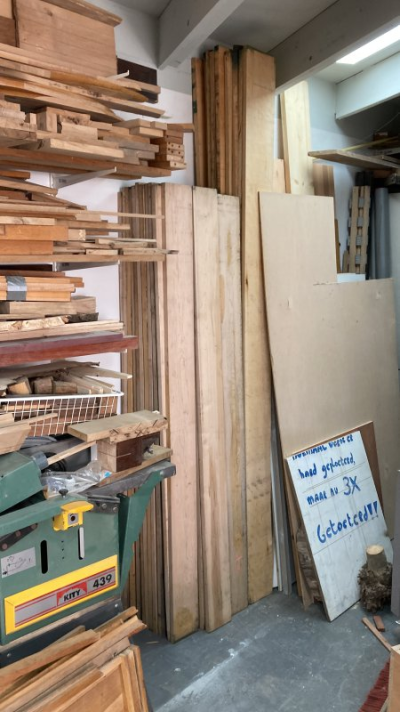

Bekijk bijlage 116881
Hier links op de foto te zien.
ongeveer 50 procent ligt vol met eiken, massief, en het zakt niet. Ik ben er erg content mee.

Wel heb ik nog steeds het probleem dat je te veel opslaat... zal wel een houtbewerkerskwaaltje zijn. En maar stapelen, en maa stapelen, tot het toch weer onoverzichtelijk wordt. Dan een keertje ruimen en opstoken maar, maar het blijft toch weer volkomen.... hoe doen jullie dat ?

Hoi Sjoerd,

Om de hoeveel cm heb jij een rails gemaakt op de muur? Op de foto zie ik alleen het eindstukje..


Grt Bas
