Hoogslaper met Ikea kasten

[Trip]

Goedemorgen allemaal,

Ik heb een opzetje gemaakt voor een hoogslaper voor de zoon van een collega.

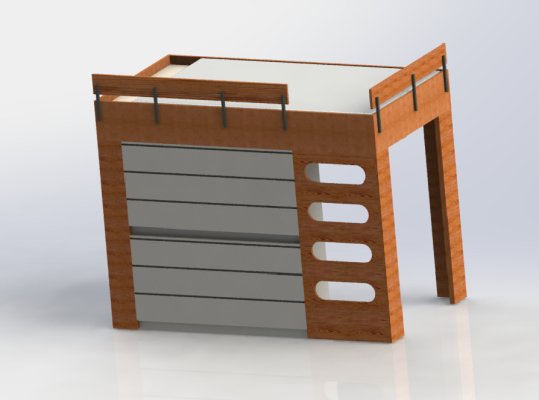

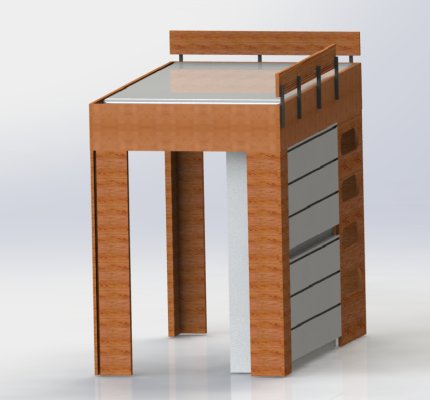

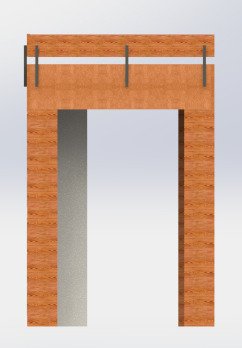

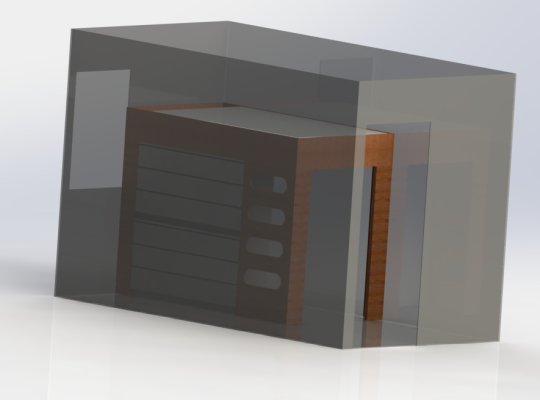

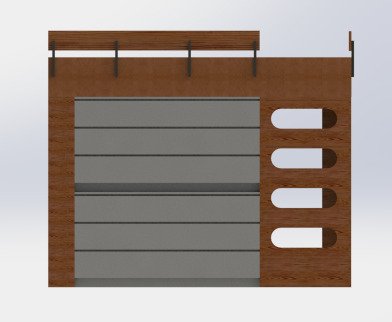

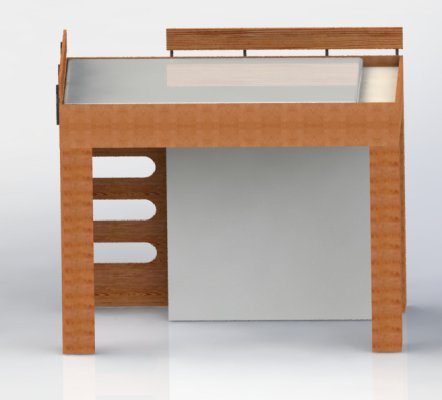

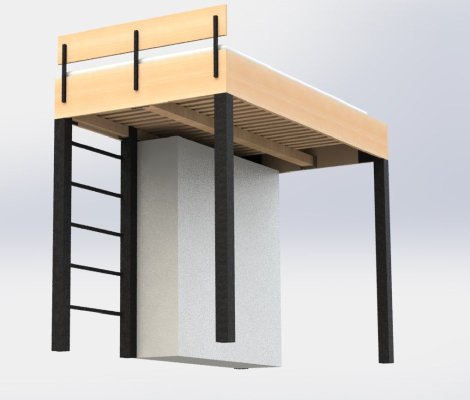

Zij wil hier graag IKEA ladekasten onder (Kullen) en ik kom dan op het ontwerp in de bijlagen. De Kullen kasten zijn gestapeld en daarachter is nog ruimte om een tv wat verborgen op te hangen en kan de kleine (nu 7 jaar) nog eronder chillen met een bean bag.
De matras wordt 120cm bij 200 cm en bij het hoofdeinde een plankje van 25 cm om telefoon e.d. neer te leggen, dan kan ik meteen wat stopcontacten inbouwen.
Nou wil ik de ombouw maken van planken 2250x300x20 mm voor de lange zijde en voor de korte zijde 1240x300x20 mm. De poten worden dan gemaakt van gelamineerde planken van 1440x200x20 mm (dus gelamineerd naar 40 mm) de plank aan de binnenzijde van de poot wordt 10 cm langer waardoor deze tegen de ligger van de lattenbodem komt te liggen en er ruimte is om het vast te zetten. De buitenste plank van de poot komt dus tegen de ombouw aan waardoor het vlak doorloopt. Trap van plaatmateriaal, dat is voor nu 20mm dik getekend maar zal voor comfort vast wat dikker moeten (mogelijk gewoon opdikken met een balkje er achter).

Nou is mijn vraag. Welke houtsoort is een beetje redelijk hiervoor (steigerhout valt af, ben ik helemaal klaar mee). Ik dacht zelf aan beuken. Waar zou ik dit goed kunnen halen, ik heb geen vvd bank dus graag als netjes gevlakt. De dikte van 20mm is een beetje een gokje, 22mm zou ook prima zijn.

De zijdes zonder leuning komen tegen een muur dus daar hoeft niets en ik ga daar ook het bed aan de muur bevestigen, dan hoeven er dus geen dwarsverbindingen te komen om te voorkomen dat er beweging in komt. In principe zijn de poten aan de kant van de muur dan ook voor het beeld en zou het mogelijk ook zonder kunnen.

Dus de vragen, waar haal ik geschikt hout vandaan? Welk hout zouden jullie doen? Welk plaatmateriaal zou hier goed bij passen voor de trap? Tips en tricks zijn ook altijd welkom

Mijn regio is overigens Leiden, dus enigszins in de buurt zou fijn zijn.



[j1eke]

Leuk project.
Ik ben niet in jouw omgeving bekend. Weet wel dat veel houthandels dezelfde maten geschaafd eiken aanbieden, zo zit deze redelijk bij jou in de buurt:

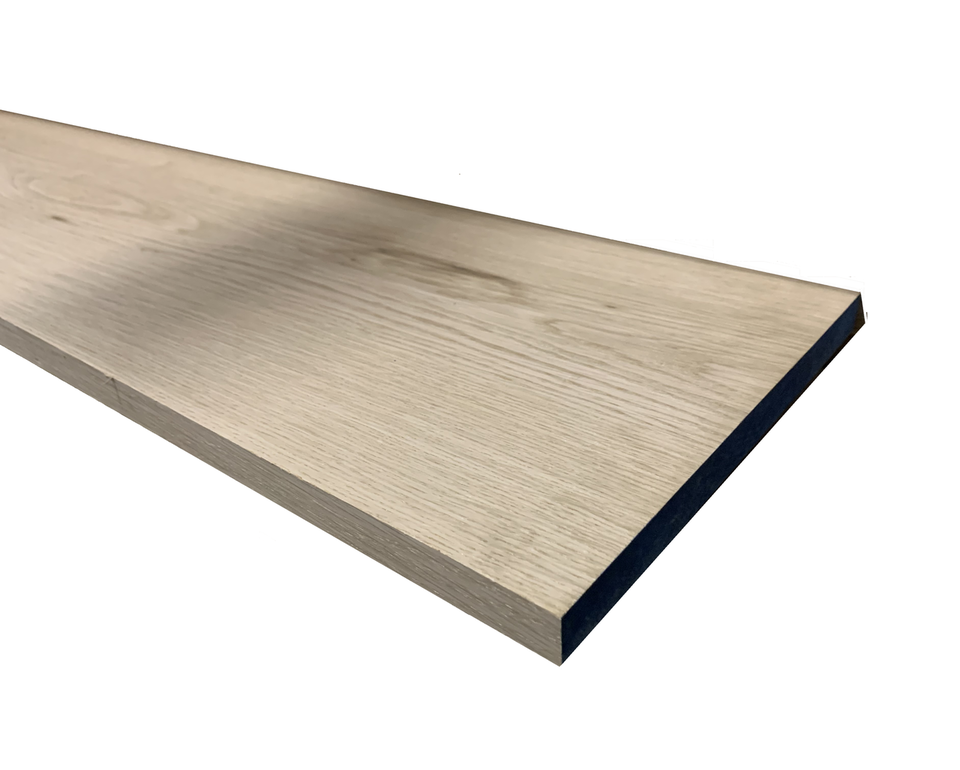

20 mm dikte eikenhout planken - Van Hameren Houthandel

Van Hameren houthandel is een houthandel in Ter Aar. Wij zijn gespecialiseerd in gebruikt hout, maar ook in fijnhout. Zoals iroko, mahoni, padoek.

www.vanhamerenhouthandel.nl

Zag wel dat ze bij jullie 50% duurder zijn dan hier in het oosten van het land, maar misschien kun je met wat shoppen nog een goedkopere vinden.

Denk dat je de houtsoort vooral moet laten afhangen van beschikbaarheid. Het zit allemaal in een constructie, dus er kan niet heel veel mee gebeuren, al is rond de 300mm wel erg fors. Geschaafd hout is gewoon moeilijker te vinden (en uiteraard duurder). Vooral ook omdat je flinke breedtes moet hebben. Of je moet zelf de mogelijkheid hebben om te kunnen verlijmen naar de juiste breedte.



[Trip]

Ik kom regelmatig in Kootwijkerbroek, dus als het daar in de regio inderdaad flink goedkoper is dan leen ik een keertje de bus van mijn zwager. Eiken zou ik echt tof vinden om te gebruiken. Alleen die lengte van 260cm is erg onhandig (net te kort om 2 delen voor een poot uit te halen en hou dan steeds planken over van 120cm-zaagsnede.



[j1eke]

De meeste breedtes hadden ze ook in 360cm, volgens mij. Dat lijkt me voor jou ideaal.



[j1eke]

Ter vergelijk zou je deze prijzen van een houthandel hier in Overijssel erbij kunnen houden.

Eiken geschaafd, kunstmatig gedroogd

Eiken meubelhout, geschaafd eiken, eikenhout en eiken op maat uit voorraad leverbaar!

www.houthandelvandeuveren.nl

Beetje Marktplaats ed in de gaten houden voor kleine partijtjes kan ook nooit kwaad.



[Trip]

Gezien de nogal extreme houtprijzen besloten meer staal toe te passen. Dit scheelt bijna 500 euro op de kosten voor het bed.

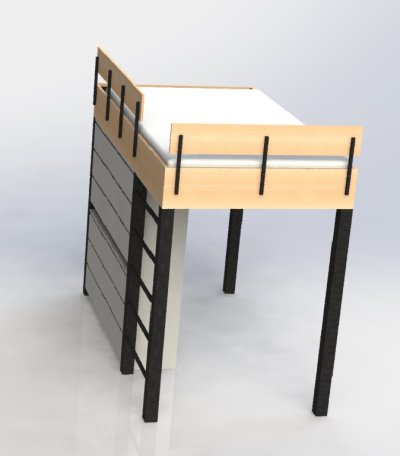

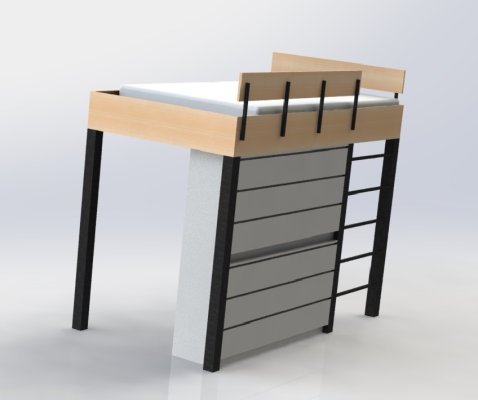

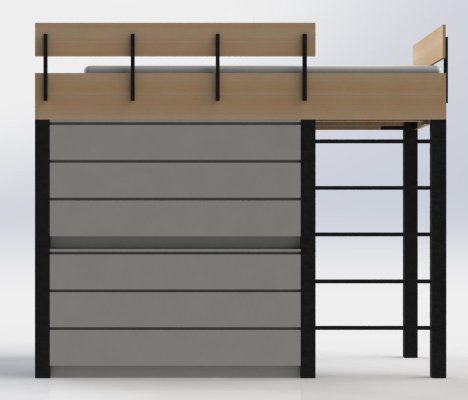

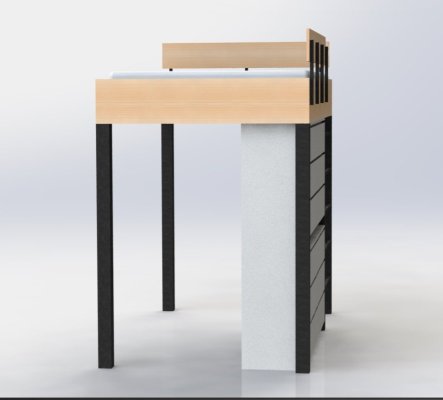

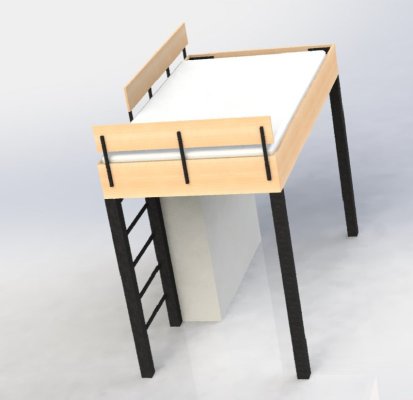

Het ontwerp ziet er nu als volgt uit:



[Trip]

Met eiken planken als ombouw, de IKEA kasten eronder, poten van 80x80x3 kokerstaal en de traptreden van 20x20x2 kokerstaal. Gezien de overspanning heb ik de centrale ligger (midden lattenbodem) geopteerd voor dubbele 44x69 balken. De houder daarvoor wordt gewoon een plaatje 3 mm staal met daarop dezelfde 20x20x2 gelast waar de balk in kan vallen. om de hoeken te verbinden maak ik zelf hoekstukken van 3 mm dik staal wat aan de bovenaan van de poten gelast zal worden. Het geheel wordt dan met flinke bouten nog aan de muur bevestigd aan de zijden war geen reling zit. Ik geloof dat dit stevig zat zal zijn voor de jaren die komen



[j1eke]

Klinkt goed. Verstandige keuze.



[the duke]

Puntje van aandacht, maak de traptreden niet te klein, als je met je blote onderdanen de trap op gaat, dan doet het zeer. Maak ze ook niet rond, doet ook zeer. Spreek uit ervaring, om het op te lossen was wel weer een dingetje.



[Trip]

Tnx, ik dacht aan kokerstaal 20x20x2 maar kan ook kokerstaal 40x20x2 doen. Dat zal mogelijk wat prettiger lopen inderdaad.
Persoonlijk vind ik het wel jammer het niet met hout te doen. Maar staal heeft ook zijn charme, en ik kan weer eens oefenen met lassen.



[j1eke]

Je kunt er altijd een houten trede op maken om het wat comfortabeler te maken.

Ik vond beide ontwerpen wel wat hebben. Denk dat deze in de praktijk wel fijn is, iets meer licht eronder en wat meer ruimte om eronder te komen.



[Trip]

Het is ook erg praktisch inderdaad. Maar het hout zou me extra uitdagen. Het voelt ook anders. Het houtwerk is meer vanuit mijn hart en het metaal werk meer vanuit een mechanische hoek. Voel met dan meer een ingenieur ofzo. Beide hebben zo hun eigen charme. Het hout zou ook meer uitdagingen geven denk ik bij het in elkaar zetten. Kijk er hoe dan ook naar uit om er aan te gaan werken. Ze krijgen het huis in mei dus zal tegen die tijd zijn. Gezien de problemen op de staalmarkt en de prijzen voor hout ook weer in de lift zullen gaan mogelijk wel op redelijk korte termijn vast alles in gaan slaan.



[Trip]

Inmiddels een stukje verder.

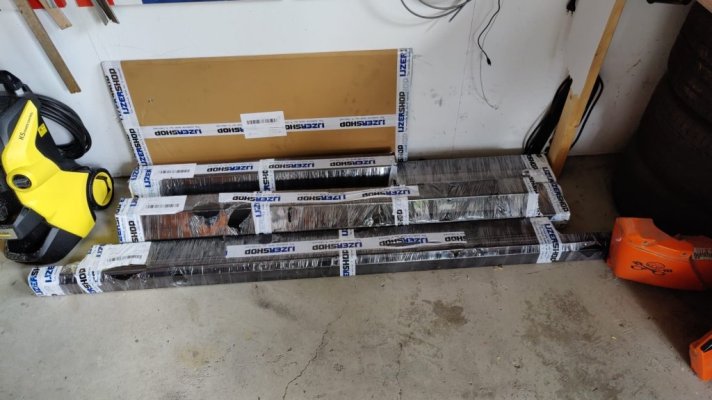

Staal laten leveren voor het bed. Het is een aardige stapel, het gaat geel licht bedje worden in ieder geval

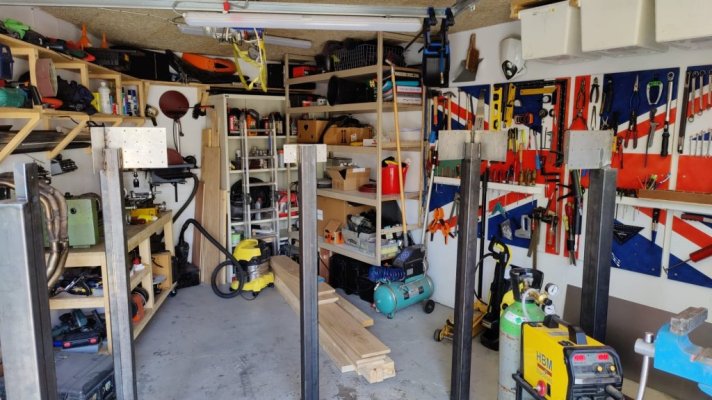

De afzonderlijke poten gemaakt en even globaal neergezet zoals ze moeten komen zodat ik wat overzicht heb.

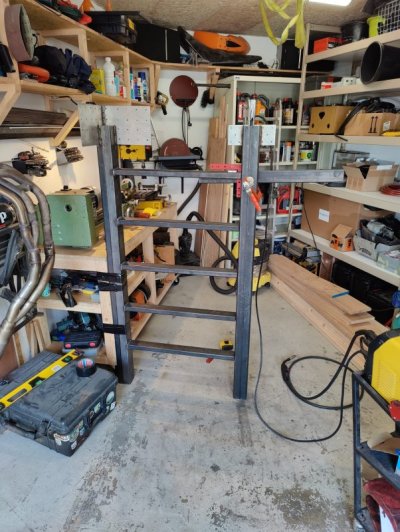

De trap aan het bouwen, eerst links gelast en toen rechtop gezet (nadat ik links waterpas heb gezet) zodat het in ieder geval goed staat als ik het in de kamer opbouw.

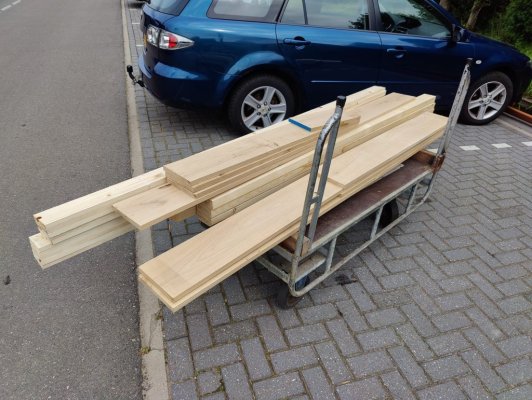

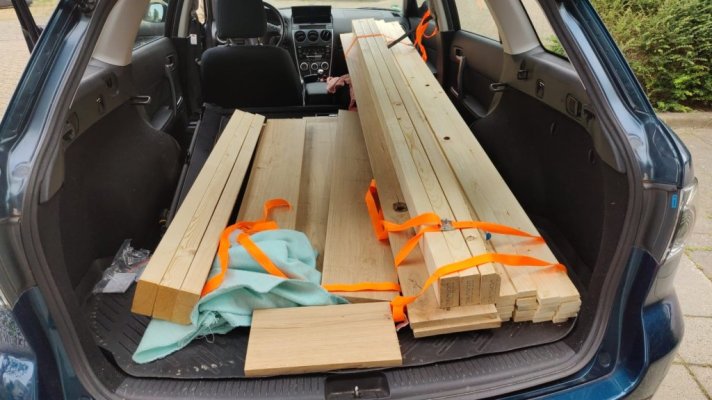

En al het hout gehaald bij Van Hameren. stond al mooi klaar voor me en ze hebben het ook nog even grof op maat gezaagd zodat het in de auto past
Zo dus:


Het laswerk is nu bijna klaar, alleen nog slijpen bij de treden, lassen is me wel eens beter af gegaan...
Maar daarna door met het hout werk Veel zin in en hopelijk nog een dag of 2 werk en dan installeren.

Als er nog mensen zijn met tips voor de afwerking van het hout dan hoor ik het graag. Het heeft niet veel nodig voor een bed en we willen natuurlijk de eiken look behouden. Dus ik denk aan een matte transparante lak.



[j1eke]

Leuk.
Gelukkig is er bij het lassen altijd de slijper om wat te verdoezelen.
A grinder and paint make the welder what he ain't .

Blanke lak lijkt me heel geschikt inderdaad, er zitten over z'n levensduur toch wel aardig wat handen aan het hout en bij een bed wil je eigenlijk geen onderhoud hebben.



[Trip]

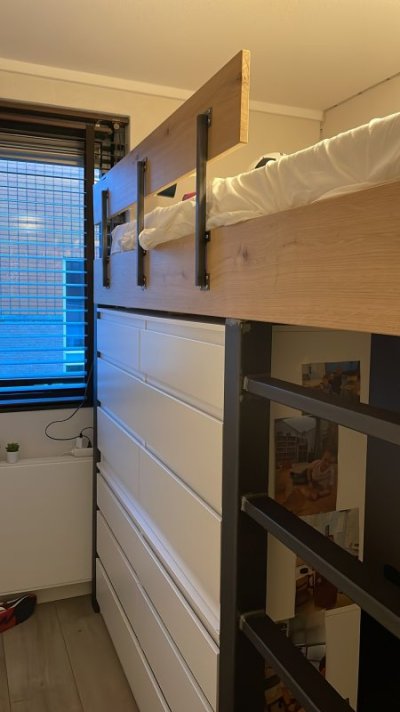

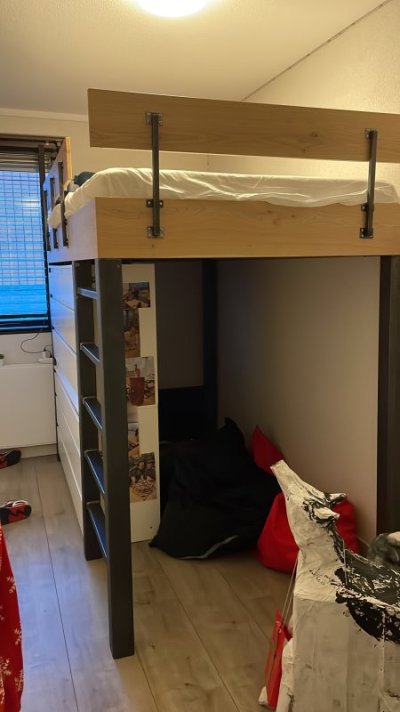

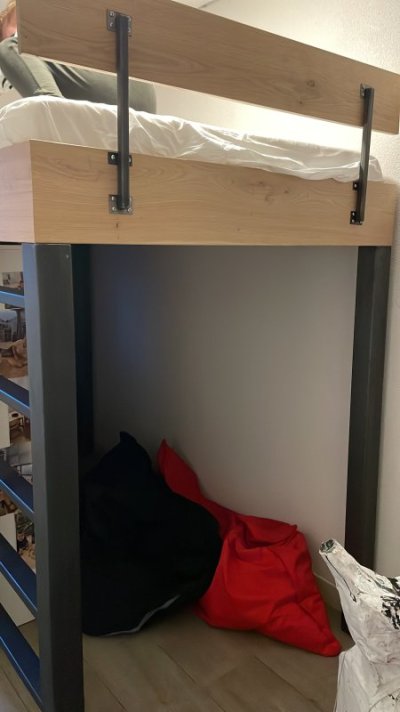

Even wat snelle foto's van het eindresultaat.



[Boktor026]

Goedemorgen allemaal,

Ik heb een opzetje gemaakt voor een hoogslaper voor de zoon van een collega.
Zij wil hier graag IKEA ladekasten onder (Kullen) en ik kom dan op het ontwerp in de bijlagen. De Kullen kasten zijn gestapeld en daarachter is nog ruimte om een tv wat verborgen op te hangen en kan de kleine (nu 7 jaar) nog eronder chillen met een bean bag.
De matras wordt 120cm bij 200 cm en bij het hoofdeinde een plankje van 25 cm om telefoon e.d. neer te leggen, dan kan ik meteen wat stopcontacten inbouwen.
Nou wil ik de ombouw maken van planken 2250x300x20 mm voor de lange zijde en voor de korte zijde 1240x300x20 mm. De poten worden dan gemaakt van gelamineerde planken van 1440x200x20 mm (dus gelamineerd naar 40 mm) de plank aan de binnenzijde van de poot wordt 10 cm langer waardoor deze tegen de ligger van de lattenbodem komt te liggen en er ruimte is om het vast te zetten. De buitenste plank van de poot komt dus tegen de ombouw aan waardoor het vlak doorloopt. Trap van plaatmateriaal, dat is voor nu 20mm dik getekend maar zal voor comfort vast wat dikker moeten (mogelijk gewoon opdikken met een balkje er achter).

Nou is mijn vraag. Welke houtsoort is een beetje redelijk hiervoor (steigerhout valt af, ben ik helemaal klaar mee). Ik dacht zelf aan beuken. Waar zou ik dit goed kunnen halen, ik heb geen vvd bank dus graag als netjes gevlakt. De dikte van 20mm is een beetje een gokje, 22mm zou ook prima zijn.

De zijdes zonder leuning komen tegen een muur dus daar hoeft niets en ik ga daar ook het bed aan de muur bevestigen, dan hoeven er dus geen dwarsverbindingen te komen om te voorkomen dat er beweging in komt. In principe zijn de poten aan de kant van de muur dan ook voor het beeld en zou het mogelijk ook zonder kunnen.

Dus de vragen, waar haal ik geschikt hout vandaan? Welk hout zouden jullie doen? Welk plaatmateriaal zou hier goed bij passen voor de trap? Tips en tricks zijn ook altijd welkom

Mijn regio is overigens Leiden, dus enigszins in de buurt zou fijn zijn.

Bekijk bijlage 116948

Waarom toch altijd die presentatie tekeningen? Maak technische tekeningen, die zijn veel duidelijker



[Trip]

Heb je een punt, maar de gemiddelde klant zegt dat weinig natuurlijk. Maar kan je de SolidWorks file wel sturen



[Boktor026]

Heb je een punt, maar de gemiddelde klant zegt dat weinig natuurlijk. Maar kan je de SolidWorks file wel sturen

Wij willen de technische tekeningen zien



[AvdLinden]

De presentatie tekening bied wel wat inzicht in welke afwerking word gedacht. Dat is ook bepalend voor technische keuzes.



[Trip]

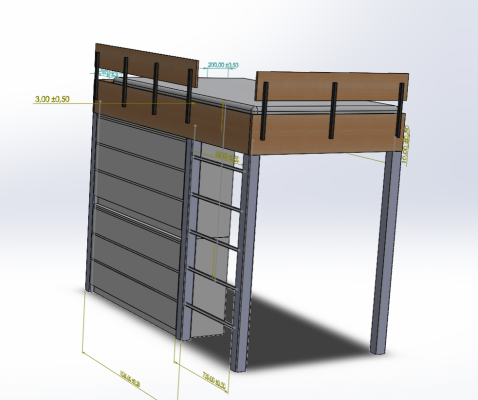

Tot mijn grote spijt is een SW file niet hier te plaatsen. Dus dus is de gebruikte tekening, het merendeel van de maten heb ik gehaald uit de afzonderlijke parts.
