frezen in plexiglas

jokke

Actieve deelnemer
10 jul 2009
467
2
Enkele mallen gefreesd in plexiglas voor een instrumentenbouwer. De juiste frees is hierbij van belang. Een spiraalfrees met 1 snijvlak zorgt er voor dat, mist een goede verhouding van het toerental en de aanvoersnelheid, de plexi mooi verspaand waardoor er geen gesmolten freesresten aan het werkstuk blijven hangen. De frees heeft een diameter van 6 mm en een toerental van 20000 t/m. Meer was beter maar mijn machine haalt niet meer. De aanvoersnelheid was ongeveer 7500 mm/min.

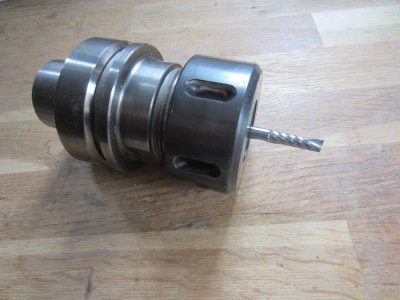

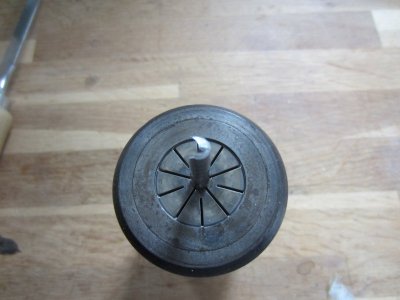

De frees:

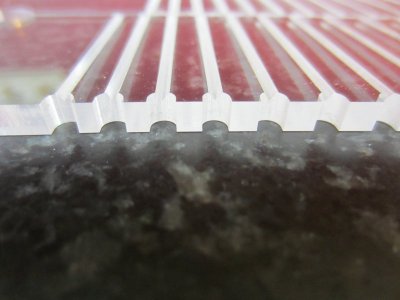

Het resultaat:

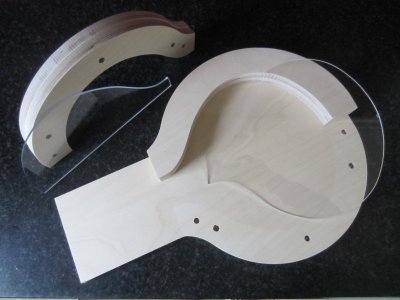

Bouw- en afschrijfmal voor mandoline. De mallen in berken multiplex zijn gefreesd met een diamantfrees.
De mallen in plexiglas met een lmt kunststoffrees.

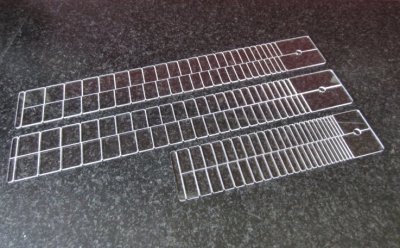

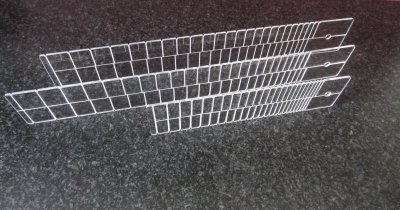

Mallen voor de frettenschaal. (de metalen deeltjes op de hals van een gitaar of mandoline...)

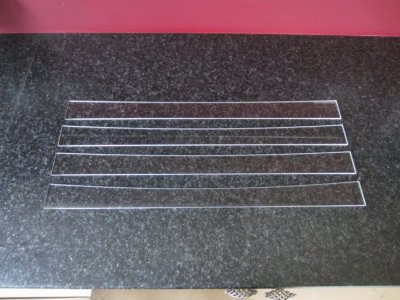

Mallen voor de welving van de rug


Pel

Oud hout
25 aug 2015
5.285
2
Midden Limburg
Mooi gefreesd, geen uitbrekers het is een kwestie van genoeg testen voor aleer je met het echte werkstuk begint. Ik zaag het soms op de cirkelzaag maar die maakt toch te weinig toeren, maar door er een triplexplaatje onder te leggen en alles goed aandrukken dan gaat het wel. Maar wat jij hebt uitgefreesd is toch wat complexer als een rechte lijntje zagen.:)

Groet Pel.


Toxiq

Oud hout
28 aug 2013
5.891
1
Flevoland
Dat ziet er strak uit Jokke
welke diepte per gang hanteer je op die snelheid
Ik neem aan dat je gegoten plexiglas hebt gebruikt


jokke

Actieve deelnemer
10 jul 2009
467
2
Dit is inderdaad gegoten plexiglas. De dikte is 4 mm en ik heb meteen de volledige dikte door gefreesd.


Toxiq

Oud hout
28 aug 2013
5.891
1
Flevoland
impressive.....dan had je er flink de gang in
welke freesjes gebruik je (heb je een link ?)

Mijn eerste kennismaking met plexiglas was niet zo een groot succes
