Ervaringen Universeel Onderstel voor Afkortzaag

[mathieu]

Ik heb zo een goedkoop universeel onderstel gehad, maar het weggegeven omdat ik het niet gebruikte en het in de weg stond. Op zich werkte dat goed, maar het geheel was toch wat wiebelig. Vooral de rollen zijn een aandachtspunt. Mogelijk moet je ook hulpstukken maken om de zaag op de klemmen te bevestigen.
Als je veel op locatie moet zagen is het handig als je de zaag op handhoogte hebt staan. Maar voor enkele sneden werken blokjes ook prima.
Het idee van een een opplooibare tafel is eigenlijk ook niet zo gek. Neemt wat meer ruimte in, maar kan handig zijn voor andere dingen. De tegelzetter wat hier gewerkt heeft, gebruikt ook een campingtafel om de tegels op te snijden. Zowel tegelsnijder als slijpwerkjes doet hij op die tafel.



[The Boktor]

7033: Hoelang is het bed en hoelang zijn die verlengstangen/uitschuivers per kant? (incl het "verborgen gedeelte".)

Iemand die dezelfde vragen kan beantwoorden voor de 7023?



[Rdl]

Ben over een uurtje weer thuis met de houtbuit uit Zwolle.
Zal dan effe meten voor je.



[Rdl]

Bed is een meter
Uitschuifbaar is 75
Het verborgen gedeelte zit in het bed dus kan ik niet meten zonder em te demonteren.



[chevy66]

Ik heb zo'n opvouwbare zaagbok van volgens mij elu. Met aan een kant een verlenging. Die gebruik ik ook vaak voor de tegelsnijder en de tegelzaag. Het originele onderstel voor die zaag, was voor een kabouter. Ik heb er zelden de afkortzaag op staan .



[The Boktor]

Mijn oog is uiteindelijk gevallen op de DE7023, de lange versie dus.

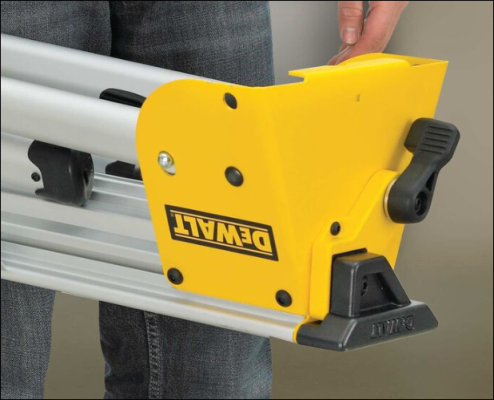

Nu zie ik op de onlinefotos dat bij de nieuwe modellen de de vergrendelhefboompjes zijn vervangen door draaiknoppen in axiale richting.
Iemand al ervaring hiermee?
Weet iemand de werking van deze vergrendeling? Wellicht een tekening? Kan die opengeschroeft worden?

Ik vraag dit om te bepalen of ik een oud of nieuw model ga aanschaffen.

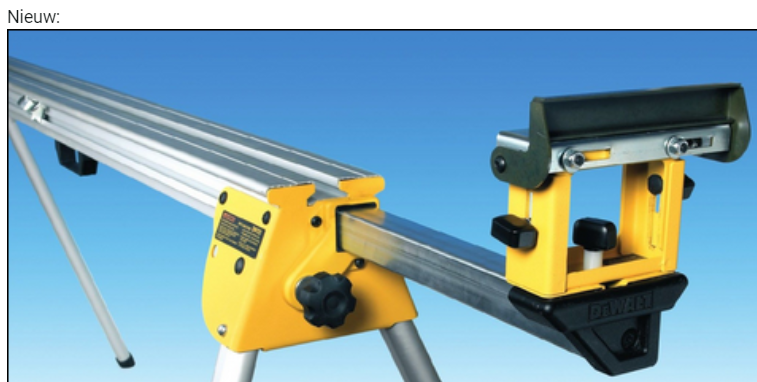

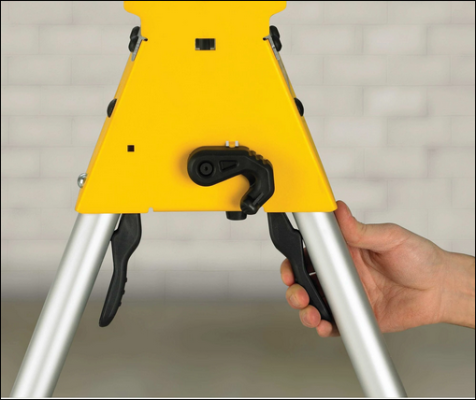

Nieuw:

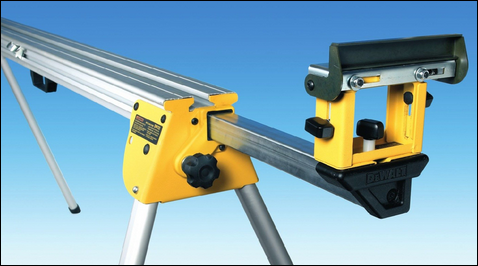

Oud:



[wilm10]

Ik heb zelf een bosch onderstel. Zit stevig in elkaar kan weinig aan kapot. Volgens mij kan je er alle zagen op kwijt ondat de beugels middels een sleuf werken. Totaal gewicht 22 kg en zeker voldoende breed. Je ziet ze vaker voor onder de 100 euro.



[handig18]

Nou, die schroefversie (draaiknop) is echt niet nieuw, deze heb ik zeker al 10-15jaar. Hij kan inderdaad opengeschroefd worden. Ik had namelijk ook de lange versie, maar omdat dit voor mij niet zo goed uitkwam heb ik deze ca 35cm ingekort. Nu zit hij zo’n bertje tussen de lange en de korte in.



[ZotVanHout]

op de plaatjes die je toont, zijn oud en nieuw moeilijk te vergelijken omdat je niet dezelfde delen toont
wat jij als nieuw betitelt beschouw ik als oud
mijn model van meer dan 12 jaar oud komt praktisch volledig overeen met dit plaatje
op welke draaiknoppen je doelt, is mij niet duidelijk
er staan er op de uitschuifstang, en aan de zijkanten + op het binnenmidden van de verplaatsbare steun
die steun moet in de hoogte verstelbaar zijn, omdat de stang doorbuigt
mijn voorkeur gaat uit naar knoppen omdat je die kan aantrekken
op die hefbommpjes kan gauw speling zitten, tenzij je die kan bijstellen



[Rdl]

op de plaatjes die je toont, zijn oud en nieuw moeilijk te vergelijken omdat je niet dezelfde delen toont
wat jij als nieuw betitelt beschouw ik als oud
mijn model van meer dan 12 jaar oud komt praktisch volledig overeen met dit plaatje
op welke draaiknoppen je doelt, is mij niet duidelijk
er staan er op de uitschuifstang, en aan de zijkanten + op het binnenmidden van de verplaatsbare steun
die steun moet in de hoogte verstelbaar zijn, omdat de stang doorbuigt
mijn voorkeur gaat uit naar knoppen omdat je die kan aantrekken
op die hefbommpjes kan gauw speling zitten, tenzij je die kan bijstellen

Bekijk bijlage 113833

Alle foto's tonen hetzelfde onderdeel.
De klem knop/hendel van de uitschuif armen.
Ik zelf heb de hendel versie, nooit problemen mee gehad maar ook nog nooit die met knop getest.



[The Boktor]

Mijn oog is uiteindelijk gevallen op de DE7023, de lange versie dus.
Nu zie ik op de onlinefotos dat bij de nieuwe modellen de de vergrendelhefboompjes zijn vervangen door draaiknoppen in axiale richting.
Iemand al ervaring hiermee?
Weet iemand de werking van deze vergrendeling? Wellicht een tekening? Kan die opengeschroeft worden?

Ik vraag dit om te bepalen of ik een oud of nieuw model ga aanschaffen.

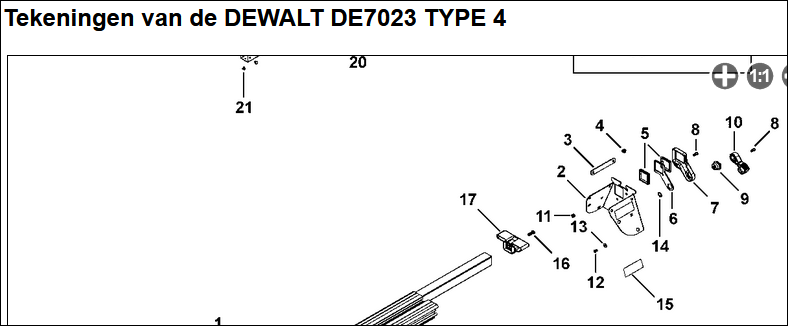

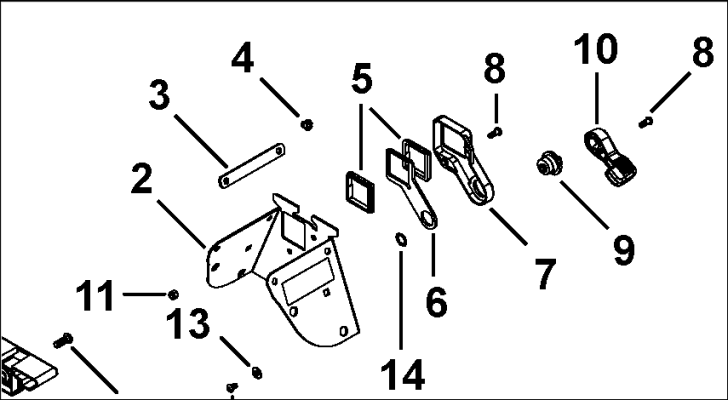

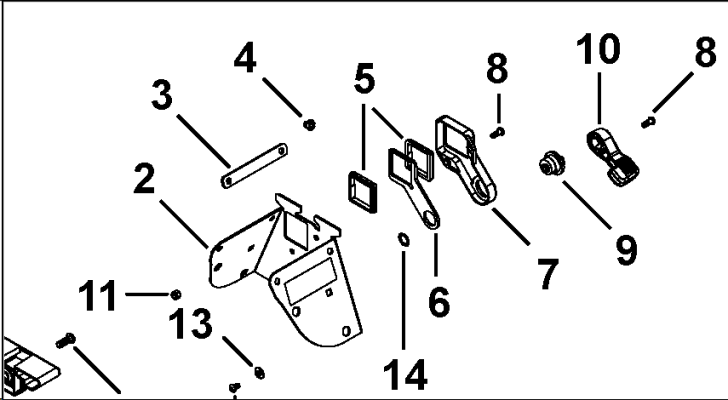

Inmiddels een tekening gevonden van de vergrendeling. De werking is nog een beetje gissen.
Nr 9 is een nokje.



Verder schreef ik over oud en nieuw...
Dewalt ff gebeld...
Niemand heeft vooralsnog een antwoord op de vraag welke versie oud of nieuw is...
Nu gaan ze de FBI inschakelen...

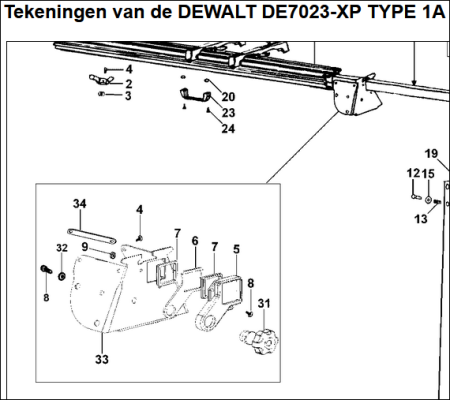

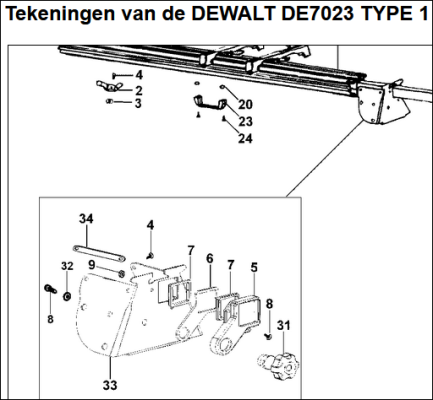

Draaiknop is nr 31 bij type 1 en type 1A

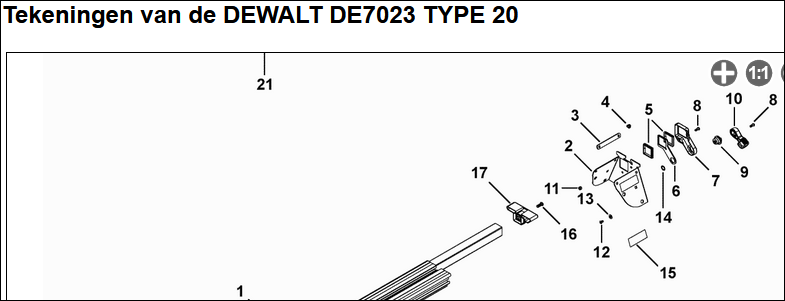

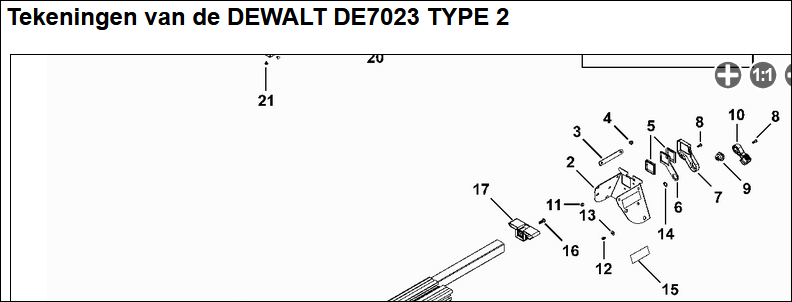

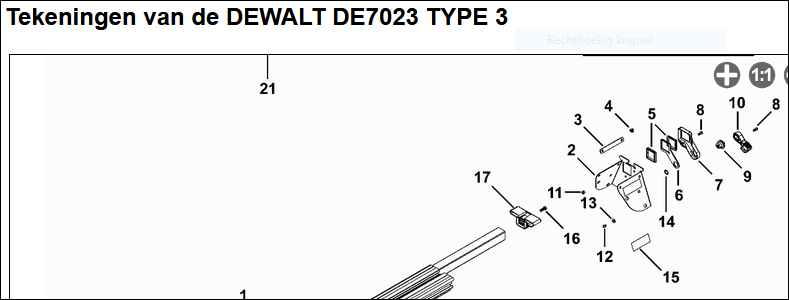

Hendeltje is nr 10 bij type 2, 3, 4 en 20.

Bron: https://www.kruis.nl/onderdelen/zoeken?q=de7023

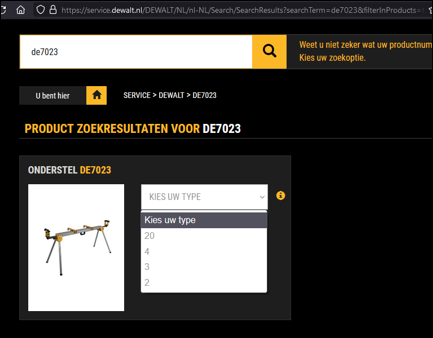

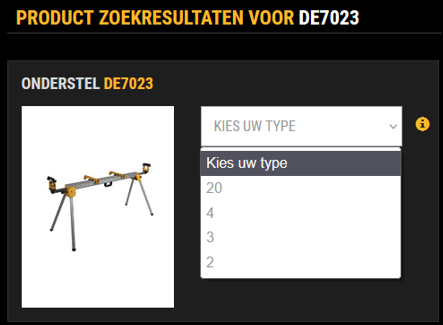

(Zelfs de lijst van Dewalt zelf is korter...):
(Zie 2 berichten verder)













Zijn er hier forumleden die het bouwjaar en/of type nummer kunnen vermelden?
Of hoe oud hun model met zekerheid al is?

(Sorry, ik ga er nu verder op in dan m'n bedoeling was.... .)
(Ik doe het nu alleen nog omdat ik er nieuwsgierig naar ben.)



[The Boktor]

Alle foto's tonen hetzelfde onderdeel.
De klem knop/hendel van de uitschuif armen.
Ik zelf heb de hendel versie, nooit problemen mee gehad maar ook nog nooit die met knop getest.

Kan je aangeven of jouw hendeltje "aangepast" kan worden als er wat speling op komt?



[The Boktor]

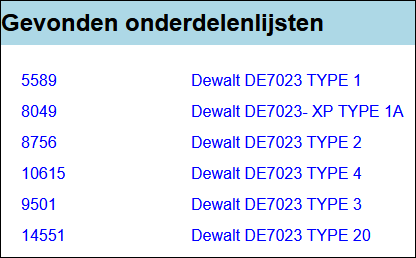

(Zelfs de lijst van Dewalt zelfs is korter...):
(Zie 2 berichten verder).

Bij deze:



[Rdl]



[The Boktor]

Jij had toch met hendeltje?

Jaartal?
Minimale leeftijd?



[Rdl]

Jij had toch met hendeltje?

Jaartal?
Minimale leeftijd?

Ja hendel.
En leeftijd gok 4/5 jaar oud.
Lang genoeg om het te vergeten



[The Boktor]

Uiteindelijk voor de lange Dewalt DE7023 gekozen. Vooralsnog happy
Dank voor alle input!



[Rdl]

Uiteindelijk voor de lange Dewalt DE7023 gekozen. Vooralsnog happy
Dank voor alle input!

Met een knop of hendel



[The Boktor]

Met hendel.
Volgens mijn weegschaal 14 Kg, zonder de montage beugels.
Een reactie van Dewalt blijft vooralsnog uit...
