Eiken deurtjes

[Willems Ontwerp]

Ik ben bezig om een inbouwkast te renoveren en wil daarvoor eikenhout gebruiken. De schappen zijn geen probleem en die zijn al klaar maar ik twijfel over mijn idee mbt de deurtjes. Het liefste zou ik ze willen maken uit 2 á 3 verlijmde planken van 20mm dik zonder ze in een frame te steken, de planken alleen vormen dus de deurtjes.
Is dat vragen om problemen met kromtrekken?

Uiteindelijke maat van 1 deurtje moet zijn 800*352*20mm (hoogte*breedte*dikte)



[Roeland]

Dat kan maar wel kwartiers eiken gebruiken (wagenschot) en voldoende ventilatie in het keukenkastje aanbrengen.

Groetnis,

Roeland



[ZotVanHout]

Het liefste zou ik ze willen maken uit 2 á 3 verlijmde planken van 20mm dik zonder ze in een frame te steken, de planken alleen vormen dus de deurtjes.
Is dat vragen om problemen met kromtrekken?

bij een breedte van 352 mm best 3 planken
zelf zou ik voor 4 gaan
als je de jaarringen om en om legt, werken de 4 stroken mekaar bij het kromtrekken tegen
panelen die ik samenstel, maak ik steeds op bruto-maat, lijmen inbegrepen
daarna krijgen ze de tijd om te werken
nadien over de vlakband + door de vandikte



[Willems Ontwerp]

Dat kan maar wel kwartiers eiken gebruiken (wagenschot) en voldoende ventilatie in het keukenkastje aanbrengen.

Groetnis,

Roeland

Helaas zijn de planken dosse gezaagd maar ventilatie is geen probleem. Het betreft trouwens een inbouwkast in de woonkamer, niet de keuken



[Willems Ontwerp]

bij een breedte van 352 mm best 3 planken
zelf zou ik voor 4 gaan
als je de jaarringen om en om legt, werken de 4 stroken mekaar bij het kromtrekken tegen
panelen die ik samenstel, maak ik steeds op bruto-maat, lijmen inbegrepen
daarna krijgen ze de tijd om te werken
nadien over de vlakband + door de vandikte

Zo dacht ik het te doen, alleen hoop ik niet dat ze krom trekken want ik heb geen vd bank en zal dat dus met de hand moeten vlakken



[ZotVanHout]

ik heb geen vd bank en zal dat dus met de hand moeten vlakken

met de hand zal het ook te doen zijn
wens je het strak af te werken, plaats dan een zoekertje naar collega's die een vvd hebben
in jouw omgeving is er heel wat houtactiviteit



[Willems Ontwerp]

Nu ik deurtjes wil maken heb ik ook scharnieren nodig maar zie niet zo goed welke te gebruiken.

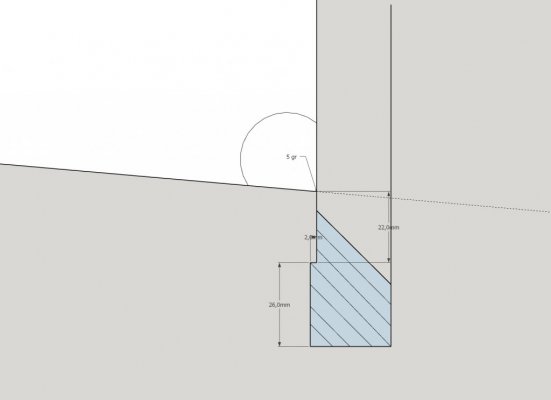

In onderstaande tekening is de situatie.

- Het witte vlak is een legplank die tevens als deurstop dient. Deurtjes zullen 20mm dik zijn.
- Tussen de legplank en het originele deurkozijn zit 22mm maar de stijl steekt 2mm terug en is 26mm breed.
- De hoek van het scharnier zal 5 graden negatief moeten zijn, dit is de hoek waarin de plank ligt.

Nu wil ik graag zwarte scharnieren omdat ik dit nu eenmaal mooi bij eik vind staan
De tegenover liggende zijde is positief 5 graden maar dat kan ik met een normale 90 graden scharnier wel laten sluiten.
Het scharnier dient inliggend te zijn vanwege de montage tegen de kastwand. Echter vraag ik me af of ik dan het deurtje nog wel open krijg.

Wat zijn de mogelijkheden mbt scharnieren?



[ZotVanHout]

de maten die je opsomt, kan ik niet allemaal op de tekening terugvinden
bv de deuren zijn 20 mm, maar die zie ik niet direct
wit is de legplank
er is een heel grote grijze zone, waar ik buiten het blauwe gestreepte deel geen onderscheid tussen de verschillende elementen zie
kan je op de tekening de delen benoemen ?



[Willems Ontwerp]

de maten die je opsomt, kan ik niet allemaal op de tekening terugvinden
bv de deuren zijn 20 mm, maar die zie ik niet direct
wit is de legplank
er is een heel grote grijze zone, waar ik buiten het blauwe gestreepte deel geen onderscheid tussen de verschillende elementen zie
kan je op de tekening de delen benoemen ?

Excuus, de tekening is een helicopterview. De deurtjes zijn niet ingetekend. Het gearceerde deel is de muur/kozijn en loopt recht naar boven, tussen de twee lijntjes. De dikte daarvan is niet belangrijk. Het grote grijze gebied telt hierin niet mee.
Duidelijker?



[ZotVanHout]

Duidelijker?

heb het er nog moeilijk mee
misschien kan je de deurtjes tekenen op de plaats waar je ze wil
de dikte van de deur + de mogelijke scharnier zullen bepalen hoe groot de opening/voeg tussen deur en zijkant wordt

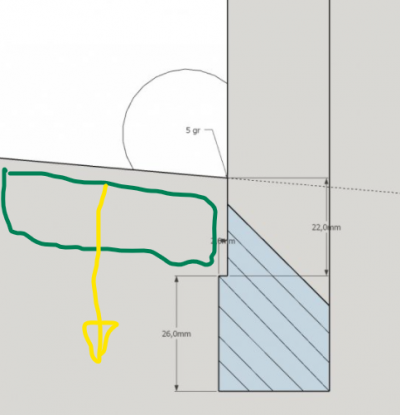

is het donkergroen de deur + de gele pijl de draairichting ?



[Willems Ontwerp]

heb het er nog moeilijk mee
misschien kan je de deurtjes tekenen op de plaats waar je ze wil
de dikte van de deur + de mogelijke scharnier zullen bepalen hoe groot de opening/voeg tussen deur en zijkant wordt
is het donkergroen de deur + de gele pijl de draairichting ?

Bekijk bijlage 101295

Correct!



[ZotVanHout]

misschien kan ik jou even op weg helpen
heb onlangs deze besteld voor inliggende deuren van 22 dik
voorkant deur komt wel gelijk met de zijkant van het corpus, dus geen 26 mm naar achteren inliggend

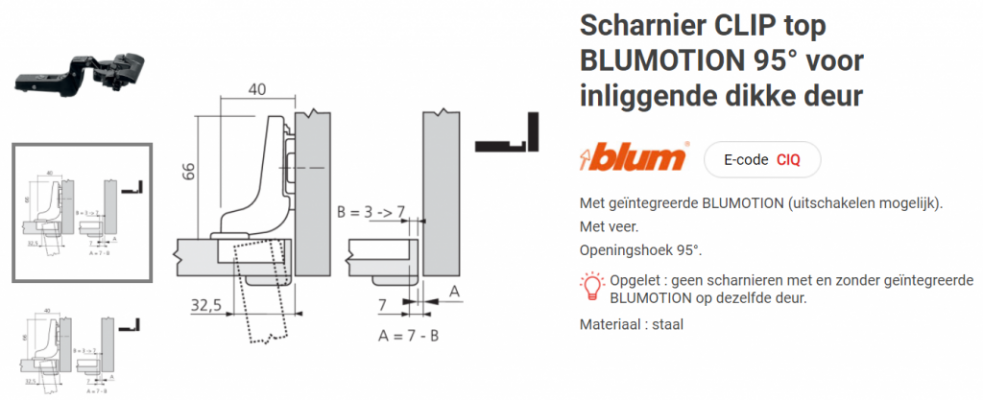

Scharnier CLIP top BLUMOTION 95° voor inliggende dikke deur kopen | Ijzerwaren LMC Store

Ontdek ons Scharnier CLIP top BLUMOTION 95° voor inliggende dikke deur en al onze uit een brede selectie van ijzerwaren voor professionals bij LMC Store. Levering binnen 24/48 uur

www.lmcstore.com

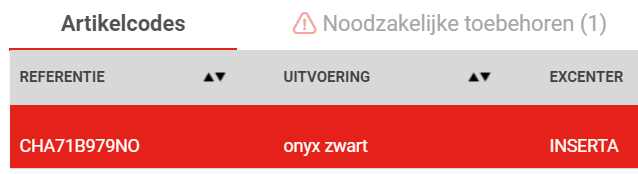

code is van lmc
oorspronkelijke blum code heeft zeker 979 achteraan
ik denk dat de 71 er ook voor staat

ik veronderstel dat je een montageplaat nodig zal hebben die 3 mm opligt

dit is mijn 1ste gebruik van dit type scharnier
ik heb eerst 2 setjes gekocht + een testopstelling gemaakt
na neuzen in catalogi + er een punthoofd van krijgen, is dat de beste aanpak



[Willems Ontwerp]

misschien kan ik jou even op weg helpen
heb onlangs deze besteld voor inliggende deuren van 22 dik
voorkant deur komt wel gelijk met de zijkant van het corpus, dus geen 26 mm naar achteren inliggend

Scharnier CLIP top BLUMOTION 95° voor inliggende dikke deur kopen | Ijzerwaren LMC Store

Ontdek ons Scharnier CLIP top BLUMOTION 95° voor inliggende dikke deur en al onze uit een brede selectie van ijzerwaren voor professionals bij LMC Store. Levering binnen 24/48 uur

www.lmcstore.com

code is van lmc
oorspronkelijke blum code heeft zeker 979 achteraan
ik denk dat de 71 er ook voor staat

ik veronderstel dat je een montageplaat nodig zal hebben die 3 mm opligt

dit is mijn 1ste gebruik van dit type scharnier
ik heb eerst 2 setjes gekocht + een testopstelling gemaakt
na neuzen in catalogi + er een punthoofd van krijgen, is dat de beste aanpak

Bekijk bijlage 101301
Bekijk bijlage 101300

Aha, die afbeelding maakt t een stukje duidelijker qua draaien/scharnieren. Ik dacht dat de deur, eenmaal open, in het verlengde van de wand/corpus kwam en dan kun je hem dus niet openen.
Het deurtje komt precies op de plek waar je hem tekende, dus op de 22mm zijde van de corpus.
Ik begrijp alleen de montageplaat van 3mm niet. Wat doet dat in verschil met 0mm?
Is dat puur om meer afstand van de corpus te geven?

Tevens, sluit het deurtje wel in de negatieve hoek van 5 graden of moet ik dan eenzelfde scharnier pakken met een negatieve hoek? Kleinste is - 15 zag ik.

Bedankt voor je hulp!



[ZotVanHout]

Ik begrijp alleen de montageplaat van 3mm niet. Wat doet dat in verschil met 0mm?
Is dat puur om meer afstand van de corpus te geven?

ja
de voorzijde van je corpus is breder dan de rest
hier 2 mm
dat kan je opvangen door het gat voor de scharnier dichter tegen de zijkant van de deur te maken of een montageplaat van 3 mm te nemen
omdat het slechts 2 mm is, zou je het met een montageplaat van 0 mm kunnen
maak in ieder geval een testopstelling

Tevens, sluit het deurtje wel in de negatieve hoek van 5 graden of moet ik dan eenzelfde scharnier pakken met een negatieve hoek? Kleinste is - 15 zag ik.

de scharnieren die ik vermeld heb, gaan verder dan 90°, dus meer naar binnen
met andere heb ik voor jouw toepassing geen ervaring



[Willems Ontwerp]

ja
de voorzijde van je corpus is breder dan de rest
hier 2 mm
dat kan je opvangen door het gat voor de scharnier dichter tegen de zijkant van de deur te maken of een montageplaat van 3 mm te nemen
omdat het slechts 2 mm is, zou je het met een montageplaat van 0 mm kunnen
maak in ieder geval een testopstelling

Bekijk bijlage 101309


de scharnieren die ik vermeld heb, gaan verder dan 90°, dus meer naar binnen
met andere heb ik voor jouw toepassing geen ervaring

Ok, dank je wel!



[Willems Ontwerp]

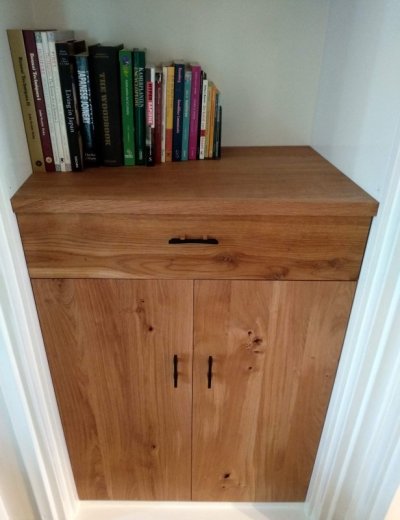

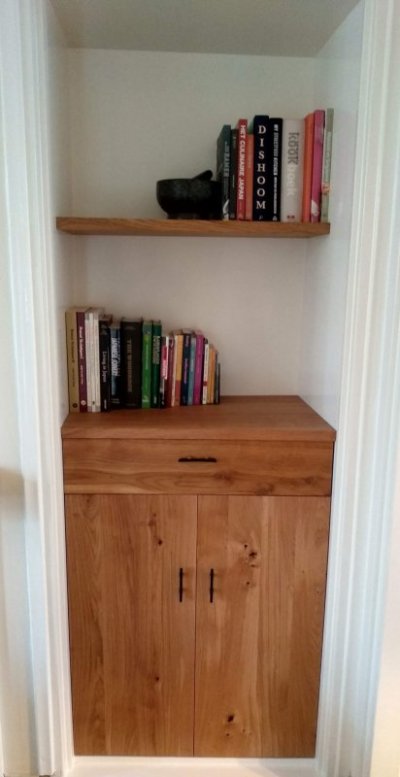

En hier het resultaat
Super bedankt voor je hulp @ZotVanHout , de scharnieren zijn perfect en het rechter deurtje sloot precies in de juiste hoek!



De planken hebben een hoek van 5 graden, de bovenste met het brede deel naar links en de middelste naar rechts. De bovenste is minder diep om hem makkelijker bereikbaar te maken. (Ik ben niet zo groot )

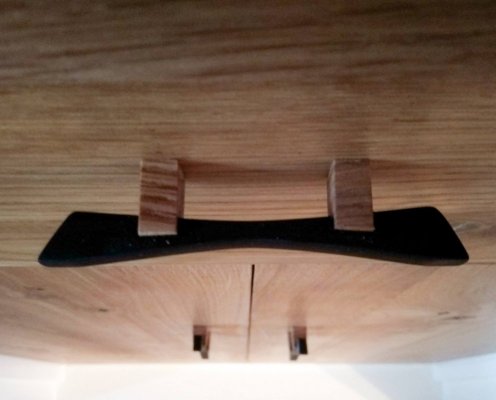

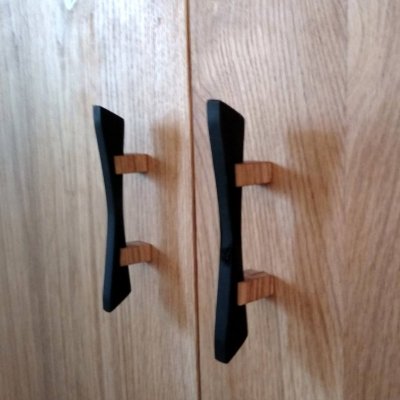

Lade en deurgrepen zijn van ebben.
