Dubbel verstek: hoe bepaal je de hoek?

[Koenfu]

Weet niet of ik dit goed beschrijf als 'dubbel verstek' maar hier is het probleem:

Ik ben een soort barkrukje aan het maken met aan 2 zijden van de zitting een zijkantje dat omhoog loopt onder een hoek van 55 graden. De 2 zijkanten raken elkaar in de hoek. Hoe bepaal ik nu de hoek voor het verstek van de zaagsnede op het raakvlak? Met een foto wordt het denk ik duidelijker:

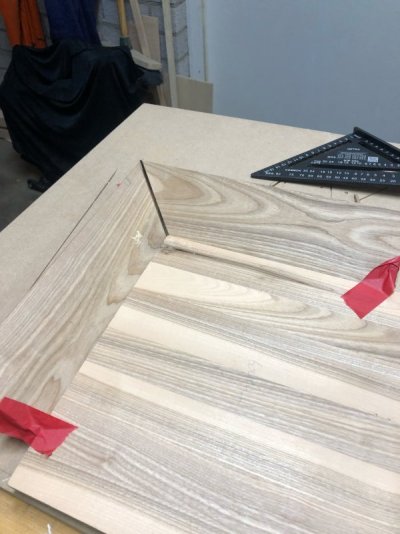

Hier had ik de zaagsnede onder 45 graden gezaagd omdat de zitting een haakse hoek heeft. Maar dat komt niet goed uit: er zit een kier. De hoek van de zaagsnede moet dus kleiner. Maar hoe klein? Ik krijg dat niet uitgerekend.



[thomasz]

Hoi,
Geen ervaring mee, maar ik kwam dit tegen met verwijzing naar een excel.

Tureluurs - Dubbel verstek hoe doe je dat?



[vandikte]

Compound Miter Angle Calculator and Template Generator - Inch

Deze is wel erg mooi weergegeven en duidelijk



[Koenfu]

Hoi,
Geen ervaring mee, maar ik kwam dit tegen met verwijzing naar een excel.

Tureluurs - Dubbel verstek hoe doe je dat?

Dank je, precies wat ik zocht! Die Excel waarnaar gelinkt wordt rekent het precies uit en in mijn geval is het antwoord 39.3 graden



[mink]

Ik zou zulk een dubbel verstek gewoon op de afkortzaag doen:
afkortzaag gewoon instellen op 45 graden,
en de lat niet vlak leggen, maar precies in de hoek waarin die ook gemonteerd wordt in het meubel.
Wanneer je van boven op het werkstuk kijkt, is de hoek ook precies 45 graden.

Edit: afgaand op de foto dacht ik dat @Koenfu bezig is met een lijst/rand rondom de zitting van een barkruk, in het horizontale vlak van de zitting.
Bij beter lezen zie ik nu dat het gaat om zijkanten (regels?) die juist aan de zijden van de kruk zitten. Maar dan kan ik de foto niet goed plaatsen.
Dan kun je nog steeds met 45 graden werken, maar dan de zijkant regels schuin zetten tegen een aanslag, zodat je het bovenaanzicht 'nadoet'.



[Superkees]

Die foto is Escher waardig. Ik kan er geen chocola van maken.



[knotwilg]

Uit m'n schriftje:

plank eind hoek: atan( cos( plank eind hoek ) * tan( hoek / 2 ) )

fase: asin( sin( plank eind hoek ) * sin( hoek / 2 ) )

plank eind hoek, is "hoe schuin je de plank afzaagt", de hellingshoek.
hoek, is de hoek tussen de twee planken, voor een vierkant 90°
fase, hoe schuin je zaagblad staat als je de plank eind hoek zaagt.

Heel veel berekeningen



[Koenfu]

Die foto is Escher waardig. Ik kan er geen chocola van maken.

Lastig om het goed op de foto te krijgen. Het is eigenlijk een dienblad met schuine opstaande randen.



[mink]

Met een paar extra foto's uit andere hoeken genomen zou verhelderend kunnen werken.
Ik begrijp nu dat het toch een zitting-paneel is met een lijst er om heen van 'planken' die bijna in het platte vlak liggen, maar toch niet geheel: ik schat onder een hoek van 5 of 10 graden omhoog naar buiten toe.
Dan zou ik die planken in diezelfde schuine ligging onder de 45graden afkortzaag leggen.



[thomasz]

Kom op zeg:

Dienblad met opstaande rand 92250

Houten dienblad. Kleuren geel en blauw. Heeft gebruikerssporen. Breedte: 59 CMDiepte: 46 CMHoogte: 9 CM

www.tweedehands050.nl



[WouterE]

Ik neem aan dat er nog iets van een kussentje inkomt?
Want als iemand z'n billen op die schuine rand parkeert, gaat je
lijmnaad het niet zonder meer houden, denk ik.



[Superkees]

Lastig om het goed op de foto te krijgen. Het is eigenlijk een dienblad met schuine opstaande randen.

Ik zie het nu beter. De verwarring komt omdat het werkstuk vrijwel naadloos over gaat naar de achtergrond van de werkbank. En de latjes zijn proefstukjes, waarbij het linkse latje te kort is.



[Risikoos]

Doordat de zijkant onder een hoek staat heb je zoals je al doorhad een dubbele hoek, volgens de gegeven berekeningen blijkbaar ~39° over de breedte van de plank, je hebt alleen ook een hoek over de dikte van de plank (mijn gok ~84°).
Tenzij je een speciale zaag hebt waarbij je het blad onder een dubbele hoek kunt zetten (of zelf onder een dubbele hoek kunt zagen) krijg je het mooiste resultaat door wat Mink al noemde.
Het te zagen deel onder de montagehoek tegen de aanslag drukken en dan 45° verstek.
Dan krijg je alle rare hoeken cadeau



[schrijnwerker]

Zoals Risikoos omschrijft heb ik het ook gedaan met mijn fruitschaal.
Zie hier



[studiohettinga]

Dank je, precies wat ik zocht! Die Excel waarnaar gelinkt wordt rekent het precies uit en in mijn geval is het antwoord 39.3 graden

Hier is wellicht ook iets handigs te vinden; ik heb er zelf nog niet mee gewerkt:
Tapered polygon miter cut table.

Making splayed miter joints
