In mijn badkamer komt een verhoogde (zandcement) douchevloer. Nu ben ik aan het bekijken hoe ik het beste de afvoer van de douchegoot kan laten lopen.

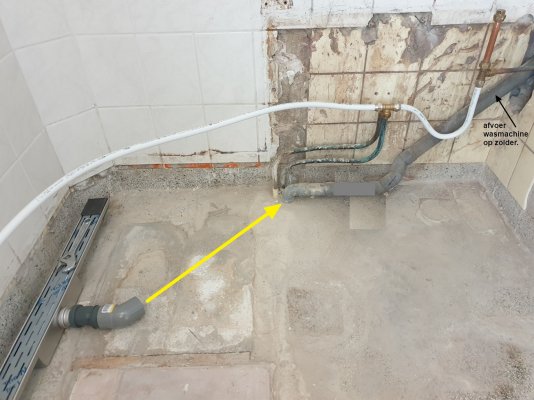

In de badkmr loopt ook de pvc-afvoerpijp vanuit de wasmachine op zolder (hierop was ook de badkuip aangesloten).
Als ik nu de douchegoot verbind met de pvc-afvoerpijp (bijv met T-stuk) dan vermoed ik dat de douchegoot volloopt met water vanuit de wasmach als die een wasje doet.

Hebben jullie ideeën hoe ik dit het beste kan oplossen?

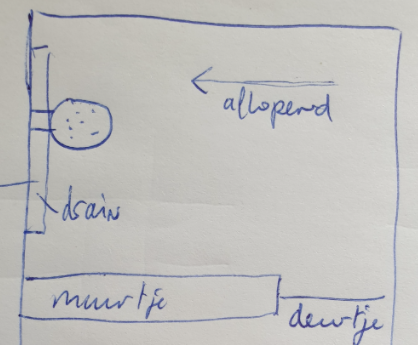

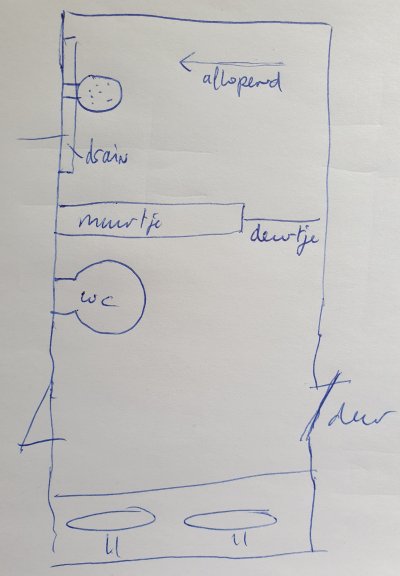

ps ik maak over lengte van ca 75cm een halfhoog celbeton muurtje (8cm dik) tegen de wand aan waarin de leidingen en afvoer zin weggewerkt.


Bijlagen

  • badkmr afvoerbuis.jpg
    badkmr afvoerbuis.jpg
    915,2 KB · Weergaven: 41

the duke

Actieve deelnemer
11 jan 2020
77
14
Groningen, stad
ER is een t stuk met een 45 graden aansluiting, je kan een testje doen of het op die manier is aan te sluiten, dit is het simpelste. De wasmachine op het doorgaande stuk, en de douche onder de hoek van 45 graden


chevy66

Oud hout
19 jul 2013
2.710
205
Ik zou op de plaats waar de afvoer de grond in gaat een 90 gr t stuk maken. De douchegoot gaat op de zij aansluiting en de leiding van boven leg je zo dat hij aan de bovenkant van het t stuk kan worden aangesloten.


rbo

Nieuw lid
30 jul 2020
15
0
Ik zou op de plaats waar de afvoer de grond in gaat een 90 gr t stuk maken. De douchegoot gaat op de zij aansluiting en de leiding van boven leg je zo dat hij aan de bovenkant van het t stuk kan worden aangesloten.

Ik zou op de plaats waar de afvoer de grond in gaat een 90 gr t stuk maken. De douchegoot gaat op de zij aansluiting en de leiding van boven leg je zo dat hij aan de bovenkant van het t stuk kan worden aangesloten.

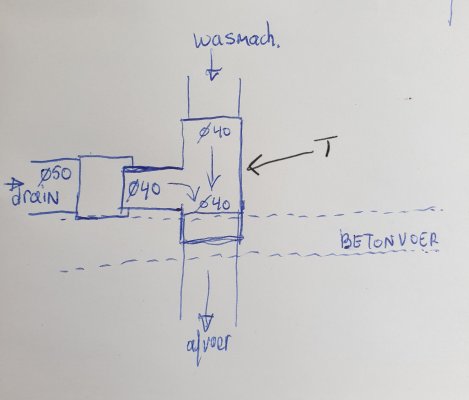

Zoals op deze afb. ?


Bijlagen

  • 20201018_132218.jpg
    1,8 MB · Weergaven: 38

chevy66

Oud hout
19 jul 2013
2.710
205
Ja, dat lijkt me de beste oplossing in jouw situatie. Ik hoop niet dat je een regendouche gaat instaleren met een cw 6 ketel er achter, want uit ervaring weet ik dat dan de overloop ook nat wordt.


rbo

Nieuw lid
30 jul 2020
15
0
Ja, dat lijkt me de beste oplossing in jouw situatie. Ik hoop niet dat je een regendouche gaat instaleren met een cw 6 ketel er achter, want uit ervaring weet ik dat dan de overloop ook nat wordt.
Deze begrijp ik niet helemaal. Zie afb.


Bijlagen

  • 20201018_141312.jpg
    1,7 MB · Weergaven: 25

rbo

Nieuw lid
30 jul 2020
15
0

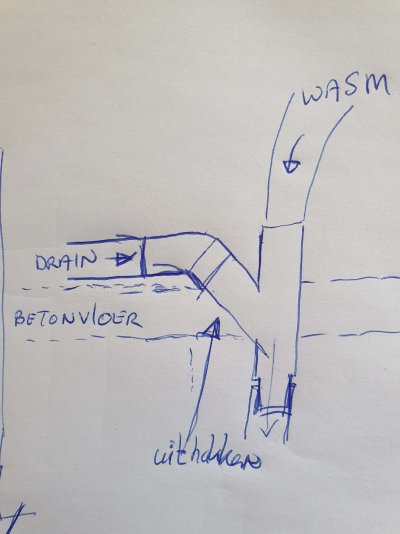

Ik denk dan met een Y-stuk. Moet dan wel proberen beton weg te hakken zodat y-stuk kan zakken ivm afschot drainafvoer.


Bijlagen

  • 20201018_152606.jpg
    895,7 KB · Weergaven: 31

McTucker

Actieve deelnemer
17 okt 2015
254
96
Gutowo Lubawa / Hengelo OV
Heb laatst ook zoiets bij de hakken gehad.
Heb het gedaan zoals rbo het hierboven beschreef.
Die oplossing werkt goed.
Het beton is makkelijker weg te hakken, wanneer je rondom eerst gaten boort.


chevy66

Oud hout
19 jul 2013
2.710
205
Als je een 45 gr bocht gebruikt kan de lucht nergens heen. Dan weet je zeker dat de overloop nat wordt. Die draingoten wateren toch al slecht af, door de beperkte mogelijkheden voor een stankafsluiter.


rbo

Nieuw lid
30 jul 2020
15
0
Als je een 45 gr bocht gebruikt kan de lucht nergens heen. Dan weet je zeker dat de overloop nat wordt. Die draingoten wateren toch al slecht af, door de beperkte mogelijkheden voor een stankafsluiter.
Dus toch beter 90 graden t-stuk gebruiken?

Als je een 45 gr bocht gebruikt kan de lucht nergens heen. Dan weet je zeker dat de overloop nat wordt. Die draingoten wateren toch al slecht af, door de beperkte mogelijkheden voor een stankafsluiter.
Dat gebeurd toch ook bij een 90 gradenbocht!!! Op een riolering hoort (meestal bij het dak) een ontluchting, waardoor het probleem van lucht wordt voorkomen.

M.vr.gr. Jan


Wim Kluck

Oud hout
28 feb 2010
6.125
368
Gaanderen
Als je een 45 gr bocht gebruikt kan de lucht nergens heen. Dan weet je zeker dat de overloop nat wordt. Die draingoten wateren toch al slecht af, door de beperkte mogelijkheden voor een stankafsluiter.
Gaat het erom dat die vacuum trekt? Dat wil zeggen dat er een sifon leeg getrokken word als een van de twee punten gebruikt wordt? Een beluchter kan dan uitkomst brengen.


chevy66

Oud hout
19 jul 2013
2.710
205
Je gebruikt 45 graden bochten in het platte vlak. Als je ze gebruikt bij de aansluiting op een standleiding, kan het water wel weg, maar de waterkolom kan geen lucht aanzuigen, waardoor je water niet goed wegstroomt. Je wil geen beluchter uit je douchevloer omhoog hebben steken.

  • Leuk
Waarderingen: Marijn
Je gebruikt 45 graden bochten in het platte vlak. Als je ze gebruikt bij de aansluiting op een standleiding, kan het water wel weg, maar de waterkolom kan geen lucht aanzuigen, waardoor je water niet goed wegstroomt. Je wil geen beluchter uit je douchevloer omhoog hebben steken.
In een normaal huishoudelijk rioolstelsel zit een doorvoer in het dak als eindpunt van het leiding stelsel. Die zorgt dat de waterkolom lucht aan kan zuigen.

M.vr.gr. Jan


Marijn

Actieve deelnemer
8 feb 2012
132
47
Eindhoven
In een normaal huishoudelijk rioolstelsel zit een doorvoer in het dak als eindpunt van het leiding stelsel. Die zorgt dat de waterkolom lucht aan kan zuigen.

M.vr.gr. Jan
Ik sluit me aan bij chevy, in het horizontale vlak geen 90 graden bochten, in standleidingen geen 45 graden bochten gebruiken. Ik heb in een proefopstelling bij geberit met transparante afvoerbuizen het verschil gezien. Een douchegoot heeft zeker een goede beluchting nodig om te functioneren, dit wordt met 45 graden teveel geblokkeerd. Ongetwijfeld zijn er mensen bij wie het wel werkt, haakse aansluitingen (of liever 88 graden, zoals bv deze Pvc T-stuk 88°, 3x inwendig lijm, grijs, KOMO, 110 mm - Wildkamp.nl ) werken alleen beter.


chevy66

Oud hout
19 jul 2013
2.710
205
Voor de geintresseerden, wavin heeft een handige uitgave. Handboek voor binnenriolering afvalwater. Daarin kan je het antwoord op de meeste vragen terugvinden. Ik ga er maar van uit dat ze daar weten waarover ze het hebben.


ZotVanHout

Post veel
8 jan 2016
1.942
384
Klein-Brabant, Vlaanderen
het principe is heel eenvoudig: water heeft voldoende niveauverschil nodig om vlot weg te lopen
het water van de wasmachine komt met hoge snelheid + hoge druk van boven
als het niveauverschil met de douchegoot te klein is, of de weg naar daar zonder veel hindernissen is, dan loopt de wasmachine eerst in de douche leeg, en loopt daarna de douche leeg
ik zou de aansluiting van de douche zo laag mogelijk plaatsen, indien mogelijk zelfs onder de doucheverdieping, dus tegen het plafond van de verdieping er onder
90°-bochten zijn ten stelligste afgeraden, zoals de meeste collega's reeds aanhaalden
bij mijn weten bestaan er y-aansluitingen waar de 2 ingangen binnenin nog over een zekere afstand gescheiden lopen, zodat de ene de andere niet vult
kan je de goot niet tegen de muur van de afloop van de wasmachine plaatsen ?
de beste test is alle afvoeren plaatsen (zonder de douche te plaatsen) + door beide afvoeren de maximaal te verwachten hoeveelheid water laten lopen
dan merk je direct hoe het uit zal draaien wanneer je de douche volledig geïnstalleerd hebt



chevy66

Oud hout
19 jul 2013
2.710
205
Wasmachine water is drukloos. Je hebt geen persriool, dus transport berust op zwaartekracht. De slang van je wasmachine hoort in een open buis uit te monden. Zodra het water de slang van de wasmachine heeft verlaten zorgt de zwaartekracht voor het transport. Voor de rest van je advies zou ik je aanraden het bovengenoemde werkje van de wavin te bestuderen.
