Deurtjes afhangen met IKEA Utrusta scharnieren

[Musicus]

Zoals beschreven in een ander topic ben ik bezig met het maken van een kastenwand met Metod elementen. Ik maak de deurtjes echter zelf uit MDF en deze krijgen een andere maat dan de standaard deurtjes van IKEA. Omdat IKEA niet met 32mm systeemboringen werkt maar met hun eigen gaatjes patroon zit ik een beetje te denken hoe ik straks de deuren kan plaatsen.

Aan de ene kant is het makkelijk om de Utrusta scharnieren van IKEA te kopen. Deze passen immers op de gatenrij zoals nu al in de corpus zit. Maar hoe bepaal ik dan de juiste positie van de potscharnier in de deur? Omdat ik een hoge kast van 2 meter opdeel in 2 ongelijke delen werkt het niet om een deur van IKEA als mal te gebruiken. Ergens halverwege zal namelijk een extra scharnier moeten komen. Ik heb wel een aftekenmal van Hettich, maar die is bedoeld voor de normale montageplaten en niet het systeem van IKEA.
Ik kan ook normale scharnieren en montageplaten kopen, dan maak je natuurlijk geen gebruik van de gatenrij zoals die nu in de corpus zit.

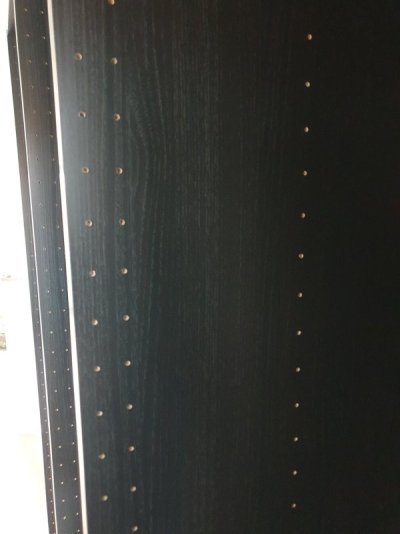

Dit is het systeem van IKEA:



Edit:
Bedacht me net, als ik nou een lijn trek door het hart van de 2 gaten in de kast dan zou dat het middelpunt moeten zijn waar ik de mal van Hettich op kan leggen. Dan moet ik alleen dat streepje overnemen terwijl iemand de deur op de juiste positie tegen de kast aanhoudt.
Laat ik dat eens uitproberen om te kijken of de potafstand overeenkomt.



[JochemK]

Je kunt toch prima een deur van IKEA als mal gebruiken, daarmee weet je hoe ver de pot van de rand van de deur af komt, hoogte lijkt me daarna niet al te lastig bepalen?



[chevy66]

Je kan de gaten toch uitmeten? Je hebt toch een voorbeeld? Stukje glad schilderstape en een scherp potlood..



[Kloekloek]

Gewoon goed meten en aftekenen. Je hoeft de deur nog niet eens voor de corpus te houden. Ik heb hetzelfde gedaan, en heb een mal van Kreg gebruikt om de potscharnieren in te boren.

Deze dus.



[Musicus]

Jullie hebben gelijk.
Inmiddels een deurtje opgehaald en ik ga eens meten.



[ZotVanHout]

Aan de ene kant is het makkelijk om de Utrusta scharnieren van IKEA te kopen.

bij mijn recent weten zijn die utrusta's een andere naam die ikea aan de blums geeft, die ze inkopen
ik vermoed dat er zelfs 'blum' op staat
twijfel je aan de juiste afmetingen, zaag dan een strook van 100 mm op de lengte van de deuren die je wenst te plaatsen + controleer of die goed staat
zo doe ik het altijd
een nieuwe strook van 100 mm zagen is zo gepiept
een nieuwe deur maken = jezelf vervloeken



[JochemK]

Ik ben het weer eens met collega @ZotVanHout eens ;-)



[Musicus]

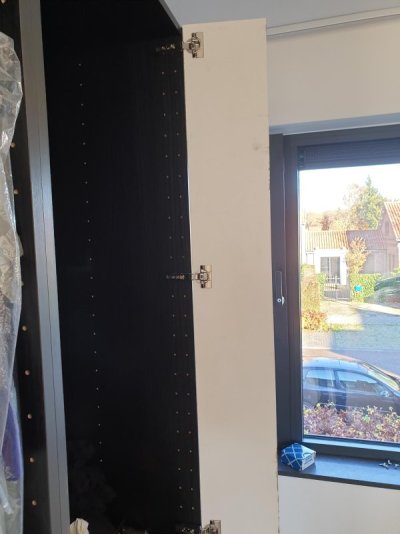

Inmiddels een proef stuk gezaagd en na wat meetwerk de scharnieren geplaatst. Blijkt prima te passen, dus meteen een malletje gemaakt voor de positie van de 35 mm boor en de 2 8mm gaten.



[ZotVanHout]

meteen een malletje gemaakt voor de positie van de 35 mm boor en de 2 8mm gaten.

heb je ons een foto van dat malletje ?



[Musicus]

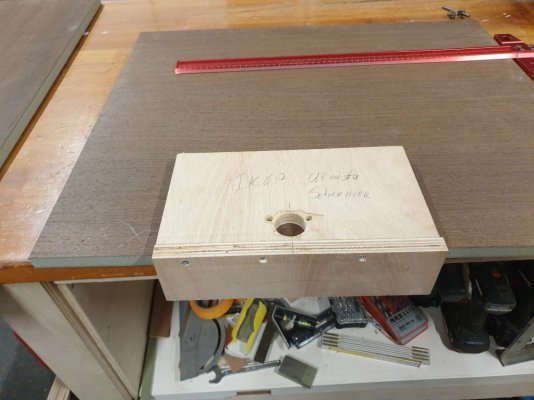

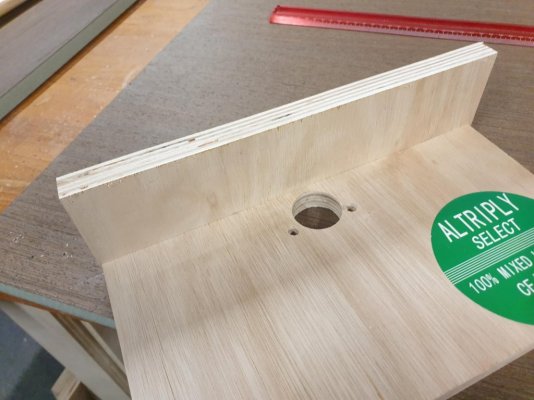

Ach dat is echt heel erg simpel. Een stuk multiplex met een aanslag ertegenaan en dit onder de originele IKEA deur gelegd en de bestaande gaten doorgeboord tot in de mal. Nu gebruik ik die om een centreer gaatje te maken in de nieuw te maken deuren.
Het echte boren doe ik niet met die mal maar waarschijnlijk met de kolomboormachine.
