Camvac afzuiging in kleine werkplaats

[sibejan]

Geïnspireerd door Hooked On Wood Dennis overweeg ik de volgende set-up voor mijn werkplaats (zie hier en hier zijn filmpjes op youtube).

Afgezogen dient te worden (zelden gelijktijdig):
- een HBM 200 VlakVanDikte (2eH, heeft nog niet gedraaid bij mij) = kan ø100mm afzuigingsbuis op geschoven worden
- een Mafell Erika 85 cirkelzaagtafel (niet de nieuwste, waarvan ik overigens de bovenste nooit aangesloten heb (foei!)) = afzuiging via Y-splitter ø63mm, naar ±45 en 40mm
- een Yeti CNC (die ik zelden langer dan 2 uur continu laat draaien) = ø±45mm (mogelijk dat ik hier nog 'ns een grotere afzuig-mond hier op ga fabriceren)
- Mischien later nog 'ns een klein lintzaagje en/of houtdraaibankje.
Mijn kapex wordt al met een oude Festool Midi en een kleine cycloon afgezogen, en ik heb een nieuwe Midi voor het handgereedschap.

Dit wil ik doen met:
A. een Record Power CGV286-4 CamVac stofafzuiging 36 liter 2000 Watt (€479) (dus de kleinste 2 motorige) of de (kleinste 3 motorige) Record Power CGV386-6 CamVac stofafzuiging 90 liter 3000 Watt (€799!!!)
B. i.c.m. een cycloon, te weten deze Oneida-Air Super Dust Deputy 4/5 Cycloon van kunststof (€290!!! + 80 dagen wachten) (met inwendig ø89mm in/uitlaat) of een goedkopere rip-off Cycloonfilter model L €89 (inwendig ø75) of dezelfde maar dan XL €170) (inwendig ø100).
C. E.e.a. verbinden met spiraalbuis en blast-gates, zoals in dit filmpje, waarvoor ik de geschikte winkel nog moet vinden.
D. Wellicht dat ik later deze dure NanoMax CV Cartridge FIlters for Camvac Dust Extractors koop ($219 of $329, ex. opsturen vanuit Canada), of weet jij toevallig een (liefst goedkoper) adresje in de buurt voor iets met dezelfde specs, @kiesvoorhout?
E. En dan - als ik weer 'ns tijd over heb - misschien nog 'ns zo'n silent box zoals Hooked on Wood met HEPA filters.

Dan mijn vragen:​

1. Wat zijn jullie op- en aanmerkingen of tips voor dit plan?
2. Qua A neig ik naar de goedkopere 2 motorige - goeie keuze of niet?
3. Qua B - hebben jullie nog betere of goedkopere voorafscheiders?
4. Qua C - waar koop ik goed(kope) spiraalbuis, evt. ronde bochten en blastgates?
5. Is er een lokaler en goedkoper equivalent voor de NanoMax filters (D)?

Eerder vandaag kaapte ik trouwens dit draadje hierover ook al ietsje.



[twdi]

Ik heb de 2 motorige camvac 386-5 en gebruik hem voor mijn dewalt zaagtafel en Hammer A31 vlakvandiktebank. Ik heb geen buizensysteem aangelegd omdat onze garage ook als werkplaats dient. De camvac staat op een verrijdbaar plateau'tje en zo rij ik hem steeds bij de machines. Wellicht zou een afzuiger beter zijn voor de VVD maar de camvac werkt voor mij op deze manier goed. Wel heb ik extra slangenklemmen om de slangen gezet omdat die er wat gemakkelijk uitdraaien.

Succes met je keuze



[dvherk]

In plaats van de NanoMax filter kwam ik deze per toeval tegen. Zien er bijzonder goed uit.
3D printed houder. Kan je zelf filter kopen in de klasse die jij wil.
Die NanoMax dindgen zijn maar MERV15, dat is geen HEPA niveau. Dat begint pas bij MERV17 en hoger.
Deze filters gebruikt Dennis van Hooked on Wood voor zijn fluiterbox en lijken passend te maken te zijn voor ook de CamVac; link

Helaas is dat ding nog steeds niet in zijn webshop gepubliceerd. Wat me deed zoeken op 3D printing modellen.... en gevonden.
Doe er je voordeel mee. Scheelt flink knaken vs de NanaMax filter ->

Recordpower CamVac filter cartridge add-on

Even the power and simplicity of the Recordpower CamVacs are outstanding - especially for it's pricepoint - there is a big downside of this device: The filter system. To be more precise, it seems to be from the 90s as there are simply 3 bags (2 times cotton and one paper) used to keep all...

cults3d.com

Printables

www.printables.com

Hij heeft btw ook een hele aardig dubbel drukventiel voor 2 motorige Camvac gemaakt; Demo druk ventiel



[dvherk]

Dit wil ik doen met:
A. een Record Power CGV286-4 CamVac stofafzuiging 36 liter 2000 Watt (€479) (dus de kleinste 2 motorige) of de (kleinste 3 motorige) Record Power CGV386-6 CamVac stofafzuiging 90 liter 3000 Watt (€799!!!)
B. i.c.m. een cycloon, te weten deze Oneida-Air Super Dust Deputy 4/5 Cycloon van kunststof (€290!!! + 80 dagen wachten) (met inwendig ø89mm in/uitlaat) of een goedkopere rip-off Cycloonfilter model L €89 (inwendig ø75) of dezelfde maar dan XL €170) (inwendig ø100).
C. E.e.a. verbinden met spiraalbuis en blast-gates, zoals in dit filmpje, waarvoor ik de geschikte winkel nog moet vinden.
D. Wellicht dat ik later deze dure NanoMax CV Cartridge FIlters for Camvac Dust Extractors koop ($219 of $329, ex. opsturen vanuit Canada), of weet jij toevallig een (liefst goedkoper) adresje in de buurt voor iets met dezelfde specs, @kiesvoorhout?
E. En dan - als ik weer 'ns tijd over heb - misschien nog 'ns zo'n silent box zoals Hooked on Wood met HEPA filters.

Dan mijn vragen:​

1. Wat zijn jullie op- en aanmerkingen of tips voor dit plan?
2. Qua A neig ik naar de goedkopere 2 motorige - goeie keuze of niet?
3. Qua B - hebben jullie nog betere of goedkopere voorafscheiders?
4. Qua C - waar koop ik goed(kope) spiraalbuis, evt. ronde bochten en blastgates?
5. Is er een lokaler en goedkoper equivalent voor de NanoMax filters (D)?

Eerder vandaag kaapte ik trouwens dit draadje hierover ook al ietsje.

1. wil ik ook gaan doen
2. ik zou voor de kleinste 2 motor gaan (286-4) - geen capaciteit in dat ding nodig
3. Deze Axminister is van metaal, kan je direct aarde. Zou iig zelf voor de 100mm poort gaan.
4. hier mooie/die blast gates gevonden, maar prijzig.
5. ja - 3D printing. Zie mijn andere/eerdere post



[MacDirk]

Wat is het uiteindelijk geworden Sibejan? Ik wil iets vergelijkbaars en ben wel benieuwd naar je ervaringen.
Ik twijfel vooral over de grote van de cycloon. Al het af te zuigen gereedschap heeft aansluitingen tot 50mm, behalve mijn zaagtafeltje met 100mm. Beetje dezelfde situatie als jij met je vlakvandikte bank hebt.
Kies ik een goedkopere kleine cycloon en accepteer ik dat deze de afzuiging op de zaagtafel beperkt. Of kies ik een duurdere grote cycloon?



[diablo668]

Redelijk laat t.o.v. de topic start, maar misschien heeft iemand er in de toekomst nog iets aan.

Mijn setup is een CGV336-4 (55l/2motor) gecombineerd met een Dust Commander XL (cycloon) en Dust Command 60LX (steel drum). Dit alles samen op een klein karretje om alles mobiel te houden (moet voorlopig de garage nog delen met de auto).

Waarom deze? Prijs/verkrijgbaarheid op moment van aankoop (09-2023) kwam dust commander (met stalen drum) het gunsteruit (en voor kleiner gereedschap had ik al een dust commander s30 in gebruik met een festool ctm midi).

De camvac wordt gebruikt voor de zaagtafel (met 50-100 geprinte adapter), freestafel en de van dikte bank.
Meer dan vermogen genoeg voor deze toepassing en geen issues met langere tijd draaien (2h schaven bv.). Als je vaste installatie overweegt zou je de 3 motor variant kunnen overwegen, maar als je dicht bij je gereedschap komt is de 2m variant prima (draai meestal maar 1 motor zelfs).

Tot nu toe zeer tevreden van (vooral bij het schaven!). Het hele zeer fijne stof gaat er nog wel wat door de cycloon heen (1% ofzo), dus niet geheel onderhoudsvrij wat betreft de camvac, maar verder vangt deze alles op.



[cleopatra]

Wat is eigenlijk de meerwaarde (buiten de diameter slang aansluiting) van zo'n camvac en een dustcommander etc. ten opzichte van mijn 30,- euro cycloon van Amazon in combinatie met een voerton van de Welkoop en een paar rubberen ringetjes rond de boutjes? Ik bedoel dit niet vervelend of alles-moet-goedkoper, maar ben wel nieuwsgierig. In mijn kleine schuur gebruik ik geen machines anders dan de gebruikelijke invalzaag, bovenfrees etc. en de 2x 0,5 pk bovenarmmachines dus zit het dan in de soort machines alleen die meer nodig hebben?



[diablo668]

De meerwaarde (voor mij) van de camvac/cyclone vs stofzuiger/kleine cycloon is vooral bij bewerkingen met grotere verspaning (schaven/vandikte, tafelfrees, ...). De camvac/cyclone gaat dat veel beter afvoeren, zal minder snel verstopt raken en de ton zal ook minder snel vol geraken. (Als je gaat schaven met een kleine stofzuiger/cyclone moet je echt elke 15minuten de ton leegmaken.)

Ik gebruik hem ook bij de tafelzaag, maar daar is bij de afzuiging geen extra voordeel tov. een normale stofzuiger (toch niet bij mijn makita tafelzaagje). Ivm de layout van mij garage is er wel een praktisch voordeel omdat ik mijn kleine stofzuiger/cycloon dan niet de hele tijd moet afkoppelen en verplaatsen (maar alleen daarvoor zou ik niet investeren in een camvac/cycloon).



[Menno86]

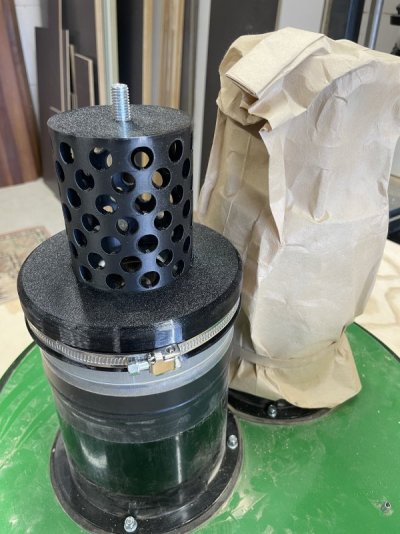

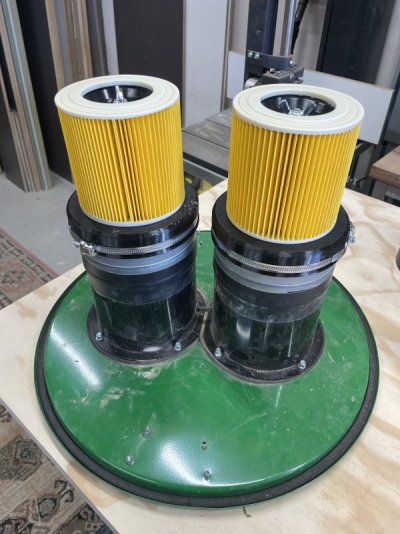

Misschien enigszins off topic, maar via Jonathan van gereed3d.nl heb ik de alternatieve Camvac filters laten printen en daarmee mijn stofzuigers geupgrade. Het werkt perfect! Via deze link kun je nu complete setjes bestellen bij hem met filters en al. (Voeg even mijn naam toe bij bestellen, dan verdien ik er ook nog wat aan )
