Bouwen werkbank met ujk parf guide systeem
- Onderwerp starter Bartolomus
- Startdatum

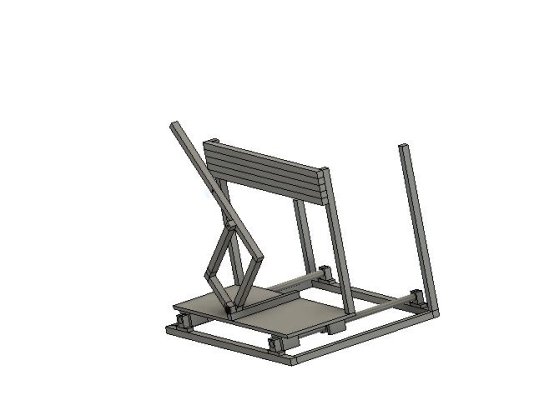

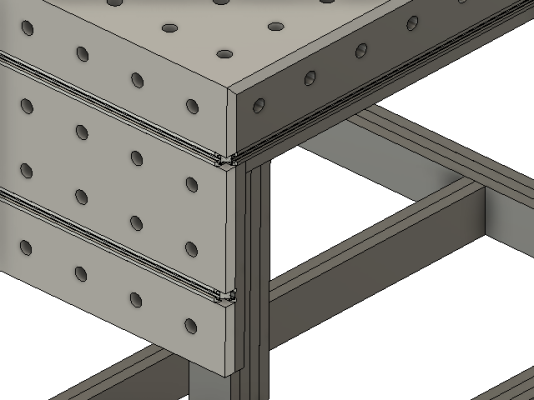

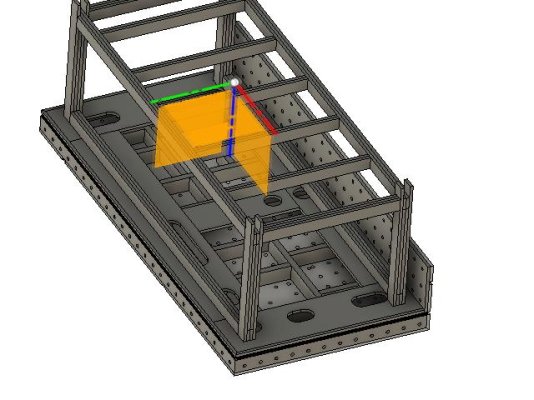

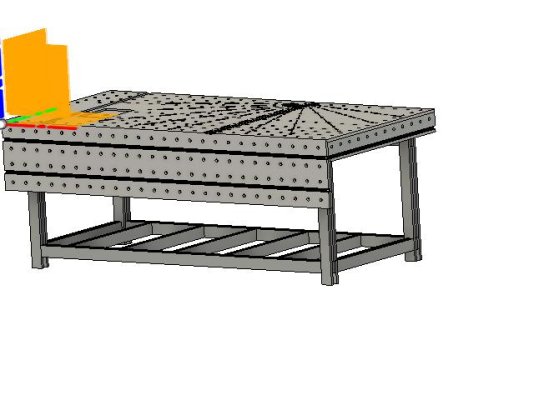

Nog enkele schetsen van de werkbank. Ook ben ik een pantorouter aan schetsen van 2020 aluminium.
Wat me opvalt is dat men voor dit soort werkbladen begint met gaten aan een rand of hoek en van daaruit het blad op 'wandelt'.
Men heeft ooit geprobeerd mij te leren hoe ik een scheepsbouwkundig lijnenplan moest maken. Voor een lijnenplan is een exact rooster nodig. Dat rooster moesten we uitzetten vanuit het midden van de tekening omdat je op die manier de minste stappen hoeft te maken. Papier kwam van de grote rol. Die tekeningen waren makkelijk 2 meter of meer lang.
Het kader rond de tekening zette je later uit op basis van het rooster dat je had opgezet en het teveel sneed je eraf.
Ik zou verwachten dat het gatenpatroon in zo'n tafel nauwkeuriger wordt als je werkt vanuit het midden en later de rand op maat zaagt vanuit het rooster.
Men heeft ooit geprobeerd mij te leren hoe ik een scheepsbouwkundig lijnenplan moest maken. Voor een lijnenplan is een exact rooster nodig. Dat rooster moesten we uitzetten vanuit het midden van de tekening omdat je op die manier de minste stappen hoeft te maken. Papier kwam van de grote rol. Die tekeningen waren makkelijk 2 meter of meer lang.
Het kader rond de tekening zette je later uit op basis van het rooster dat je had opgezet en het teveel sneed je eraf.
Ik zou verwachten dat het gatenpatroon in zo'n tafel nauwkeuriger wordt als je werkt vanuit het midden en later de rand op maat zaagt vanuit het rooster.
In de handleiding van de UJK Parf guide staat ook dat je in eht midden moet beginnen omdat dit het zuiverst is.
Volgens mij zegt Peter Parfitt het ook nog ergens in een van de filmpjes, maar dat weet ik niet zeker.
Volgens mij zegt Peter Parfitt het ook nog ergens in een van de filmpjes, maar dat weet ik niet zeker.

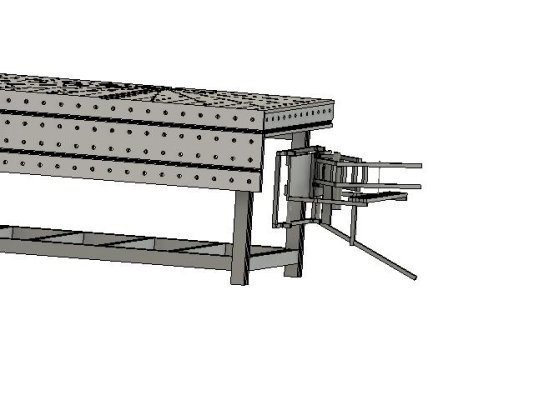

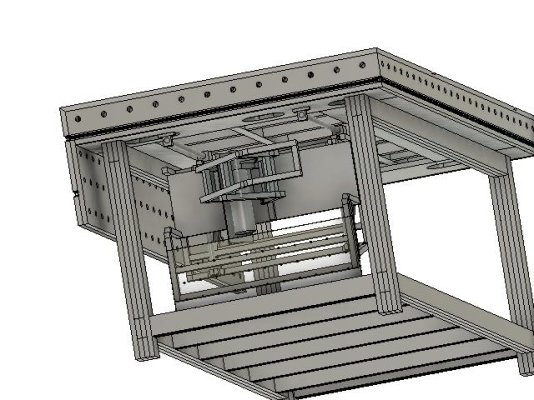

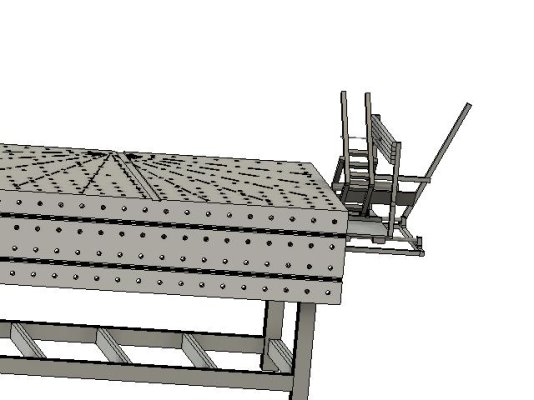

De pantorouter in de werkbank geplaatst. Het is straks de bedoeling dat die bij niet gebruik 90 graden naar beneden kantelt en onder de tafel schuift.
Als je dat allemaal zelf gaat bouwen is dat (voor mij in ieder geval) een uitdaging. Heb je de werktafel van klavieratelier op you tube al eens bekeken. Wel in het duits.
www.woodworking.nl
Te koop aangeboden prachtige MFT volgens voorbeeld "Klavieratelier"
Korte beschrijving MFT werkbank gebouwd volgens voorbeeld van “Klavieratelier” Voorzien van: 30mm volberken werkblad met 19mm gatenpatroon 200x900 cm. (LxB). Gereedschapskast met deuren en lader van berken 24 mm. Afkorteenheid met Festool FS-1400 geleiderail en in hoogte verstelbare...
www.woodworking.nl
Zeker een onze eigen hooked on wood natuurlijk.Als je dat allemaal zelf gaat bouwen is dat (voor mij in ieder geval) een uitdaging. Heb je de werktafel van klavieratelier op you tube al eens bekeken. Wel in het duits.
Te koop aangeboden prachtige MFT volgens voorbeeld "Klavieratelier"
Korte beschrijving MFT werkbank gebouwd volgens voorbeeld van “Klavieratelier” Voorzien van: 30mm volberken werkblad met 19mm gatenpatroon 200x900 cm. (LxB). Gereedschapskast met deuren en lader van berken 24 mm. Afkorteenheid met Festool FS-1400 geleiderail en in hoogte verstelbare...
Ik heb heel veel respect voor Hooked on wood en kijk al zijn youtube filmpjes. De woorden onze eigen Hooked on wood zijn de jouwe.
Naar mijn mening heeft hij dit forum als springplank gebruikt. Daar is niets mis mee. Masave hout lift ook mee
en de houtdraaierij van ronald kanne ook. Van de laatste twee komen regelmatig bijdrage en die mis ik al lang van hooked on wood. Ook ik heb in het verleden wel een gebruik gemaakt van dit forum om traffic op mijn website te verkrijgen. (vuurwerk jaren geleden)
Mss is het wijs om hier even naar te kijken:
De afstandsgaten liggen niet op één lijn.
Wel netjes opgelost door de fabrikant.
De afstandsgaten liggen niet op één lijn.
Wel netjes opgelost door de fabrikant.
Ik had het ook nog niet gezien. Kwam het net vandaag tegen.
Best slim van die youtuber om dat eens te controleren.
Mss was er wel een aanleiding voor om dat te doen.
Best slim van die youtuber om dat eens te controleren.
Mss was er wel een aanleiding voor om dat te doen.
15 graden patroon met de ujk dat gaat trouwens niet lukken. Je kan alleen 30 en 60 graden. Daarom nu in dubio. Of gewoon alleen 90 graden en dan naast de zaag snede een t track maken met een mitre gauge bv
JessEm Mite-R-Slide™ II.
Die kan ik ook voor de router gebruiken. Of tevreden zijn met 30 en 60 graden.Zo zoals gemeld had ik nog wat andere werkzaamheden in huis maar ondertussen een start gemaakt met de bouw van de werkbank. Ik merk dat de eerste werkbank waarschijnlijk het lastigst is omdat ik op de vloer moest werken. Nu er eindelijk wat is wat een genot om aan te staan.

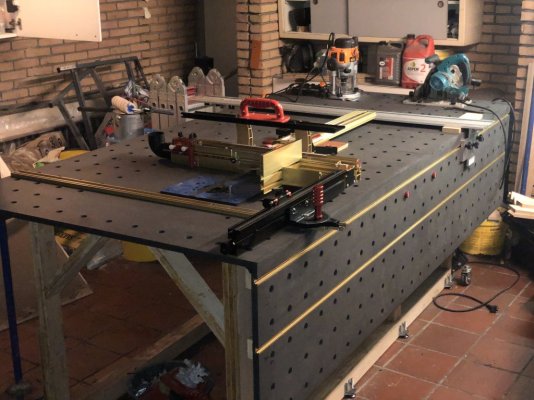

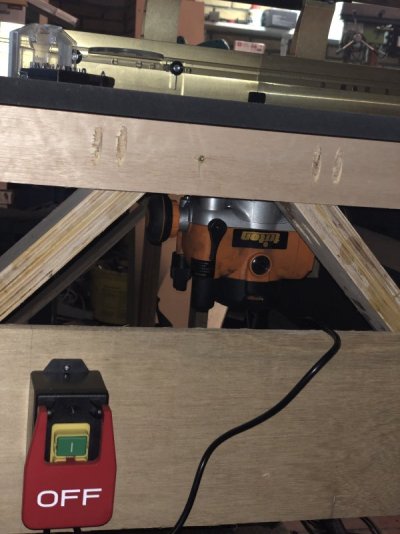

Hierbij de status.
Hierbij de status.
Bijlagen

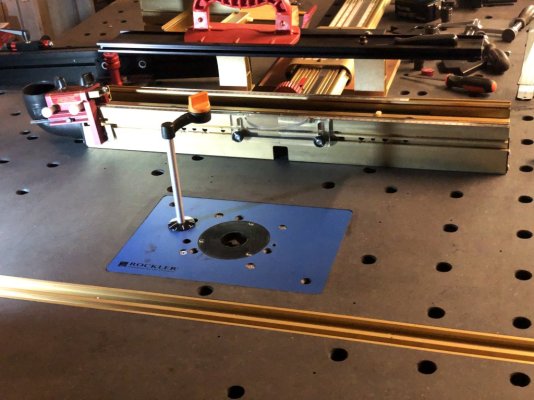

Ook lukte het wel om met parf guide systeem 15 graden hoeken te maken. Dus zaagtafel kan nu iedere 15 graden gesteld worden.
Ik lees dit bericht nu pas. Springplank? Ik denk dat ik dat gevoel ook heb Wim. Een soort van waardering, aandacht of erkenning voor dit forum had ik verwacht. Goed, het is geen halszaak.
Het hoeft ook niet. Er staat nergens in de forumregels dat het moet. Als ik op zijn Youtube filmpjes zie hoe schoon zijn werkplaats is, dat heb ik nergens gezien in werkplaatsen die veel gebruikt worden. Hij kan natuurlijk de uitzondering zijn op de regel. Als ik de kwaliteit van zijn filmpjes zie dan zijn die bijna professioneel. Daar gaat veel tijd inzitten. Dus als je werkt en nog een bijbaan hebt aan het promoten van chinese spullen en hoge kwaliteit filmpjes maakt heb je niet veel tijd om op ons forum te zitten. Maar ik heb respect voor de dingen die hij maakt. Ze zijn mooi.
@Superkees een Forum ontgroei je niet, hier zit een giganitsche bom aan kennis van de leden van het forum. Ik denk meer dat hij er geen zin in heeft hier zaken te posten gezien zijn kanaal nu enorm goed loopt. In het begin poste hij regelmatig en naderhand niks meer. Maar anyway, die werkbank die gebouwd gaat worden is het topic en ik ben erg benieuwd naar het eindresultaat. Laten we niet teveel afwijken
