Bosch GCM 12 GDL Afkort en verstekzaag

JochemK

Actieve deelnemer
15 okt 2016
128
16
Delft
Is er iemand op het forum die bovenstaande zaag (Bosch GCM 12 GDL) heeft en een paar maten voor mij zou willen opnemen? Ik heb een sketchup model gevonden maar die afmetingen komen niet overeen met wat er op de site staat (en daar zijn ook nog verschillende afmetingen te vinden) dus ik probeer nu te achterhalen wat de 'waarheid' is.

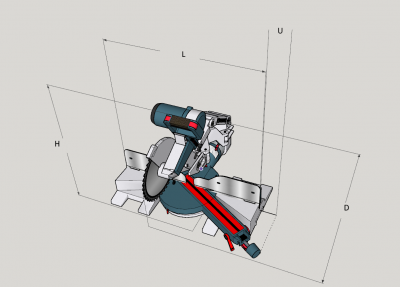

H = maximale Hoogte
L = Lengte van de basis
D = maximale Diepte, van achterste punt tot voorkant van de verstel knop, in de haakse stand (beetje ongelukkig getekend)
U = Uitslag van de verstel arm in de uiterste verstek stand (rechts, 60 graden)

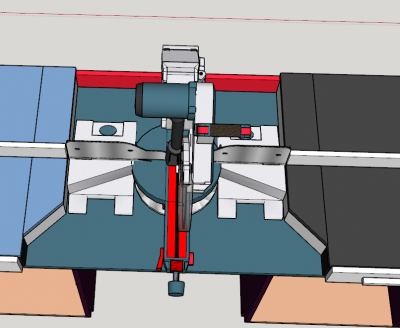

Ik probeer te bepalen hoe ik 'm zodanig in zou kunnen bouwen dat hij nog wel de volledige slag heeft, ongeveer zo. Plaatje gepikt van sketchup ook.


Waarom ik dat zelf niet meet? Ik heb 'm nog niet en hoop een van jullie wel. Bedankt alvast!


RedWoodWorking

Actieve deelnemer
5 okt 2017
154
23
Boxtel, NL
Hallo Jochem,

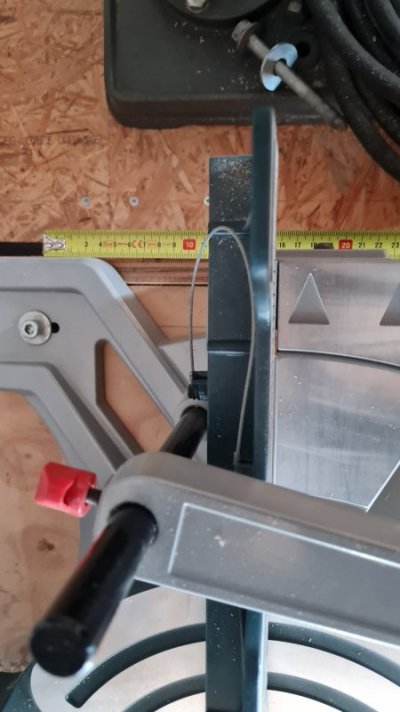

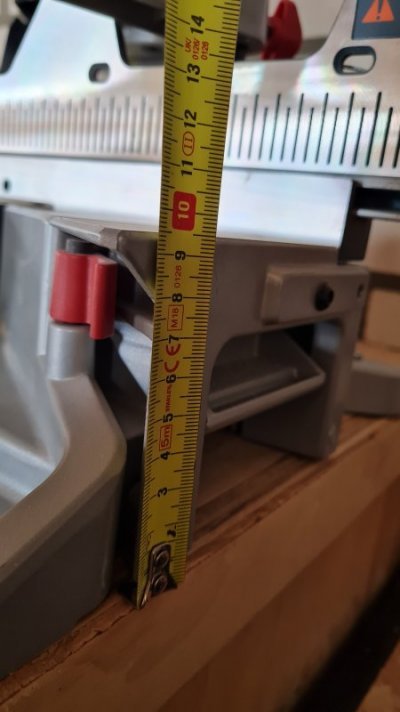

ik kom uit op:
H = 695mm
L = 680mm als absoluut minimum (als je de flipstop er af haalt), anders 700mm
D = 505mm
U = +95mm (vanaf de 680mm gerekend zeg maar)

Ik hoop dat dit helpt!

  • Leuk
Waarderingen: JochemK

JochemK

Actieve deelnemer
15 okt 2016
128
16
Delft
Overigens, de opgegeven maten van de site:

Afmetingen machine (breedte x lengte x hoogte)670 x1100 x740 mm

De praktijk lijkt toch iets anders te zeggen dus. Bijzonder.
