Hallo,

Ik heb wat advies nodig als nieuweling. Ik ben een reeks kasten aan het maken, greeploos. Uit een hele reeks zijpanelen moet ik een stuk uitzagen, zie tekening hieronder. Ik wil dit zo efficient mogelijk doen, zijn toch stuk of 14 panelen. Hou zouden jullie dit aanpakken ? Op de zaagtafel en de fence afstellen 14 keer in een richting en 14 in de andere? Ik heb wel geen zaagtafel meer maar dat kan geregeld worden.

Alvast bedankt voor mee te denken.



[Marijn]

Ik zou een mal maken en het dan met de bovenfrees (met kopieerfrees of kopieerring) doen. Nadeel is dat er een kleine radius blijft in de binnenhoek.



[shop85]

Ik zou een mal maken en het dan met de bovenfrees (met kopieerfrees of kopieerring) doen. Nadeel is dat er een kleine radius blijft in de binnenhoek.

Ja dat kan ook. ik meen me te herinneren dat er dan een stukje verder gefreesd wordt, dan heb je alsnog een rechthoek, het stukje erachter zie je toch niet. dat kan ik morgen wel eens proberen.



[ZotVanHout]

het verband tussen greeploos (front ?) en zijpanelen is mij niet duidelijk
welk deel op de tekening wil je wegzagen ?



[shop85]

het verband tussen greeploos (front ?) en zijpanelen is mij niet duidelijk
welk deel op de tekening wil je wegzagen ?

Het gedeelte dat 57 x 38 is. Daarin komt dan een L stuk.



[Marijn]

Ja dat kan ook. ik meen me te herinneren dat er dan een stukje verder gefreesd wordt, dan heb je alsnog een rechthoek, het stukje erachter zie je toch niet. dat kan ik morgen wel eens proberen.

Je kunt ook dezelfde radius aan je L greeplijst frezen, dan sluit alles mooi aan zonder kieren.
De aluminium of rvs greeplijst die in keukens gebruikt worden hebben ook zo'n radius.
De greeplijst kun je dan met een klein stoelhoekje aan je corpus vastzetten.



[Dico]

Hallo,

Ik heb wat advies nodig als nieuweling. Ik ben een reeks kasten aan het maken, greeploos. Uit een hele reeks zijpanelen moet ik een stuk uitzagen, zie tekening hieronder. Ik wil dit zo efficient mogelijk doen, zijn toch stuk of 14 panelen. Hou zouden jullie dit aanpakken ? Op de zaagtafel en de fence afstellen 14 keer in een richting en 14 in de andere? Ik heb wel geen zaagtafel meer maar dat kan geregeld worden.

Alvast bedankt voor mee te denken.

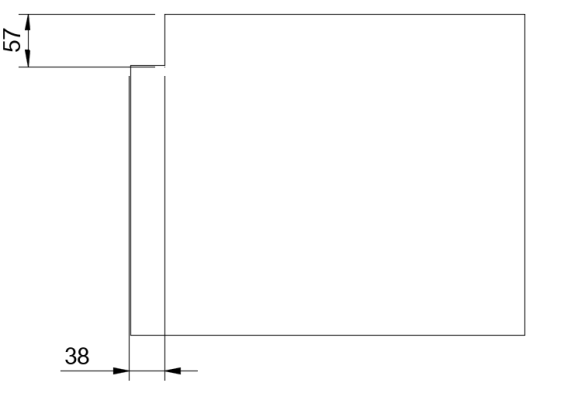

Bekijk bijlage 117333

Ik zou de kastjes lager maken en een L lat voor op de kasten maken. Achter aan een eventueel in het middenen regel van de zelfde maat maken heb je gelijk steun voor je blad. In jou constructie moet je allemaal losse latjes in je kasten maken. Das tobben. Hou wel rekening met minimaal 35 mm ruimte tussen blad en front voor het greeploze



[ZotVanHout]

Het gedeelte dat 57 x 38 is. Daarin komt dan een L stuk.

het is me nog niet duidelijk

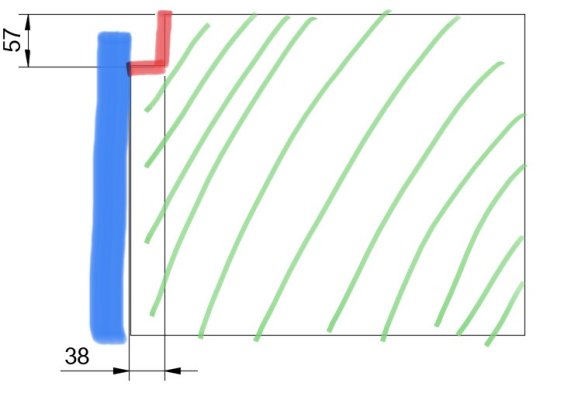

groen = zijpaneel
rood = rechthoek van 57 x 68 die er uit moet
blauw = inliggende deur
?



[jorisvh]

als je de greeplijst zelf maakt uit plaatmateriaal zou ik de korpussen ook minder hoog maken en de greeplijst uit 1 stuk doorlopend, op de korpussen zetten (en in het midden en achteraan ook voor ondersteuning van het blad).

als je plastiek of alu greeplijst aankoopt is frezen met een mal het handigst, lijkt mij. die profielen zijn gewoonlijk ook afgerond met R 10-12mm.



[jorisvh]

zo, vermoed ik:

• groen = zijpaneel
• rood = L profiel greeplijst
• blauw = voorliggend front



[Marijn]

het is me nog niet duidelijk
groen = zijpaneel
rood = rechthoek van 57 x 68 die er uit moet
blauw = inliggende deur
?
Bekijk bijlage 117344

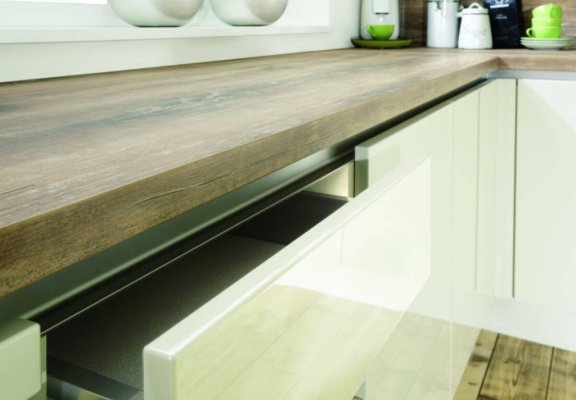

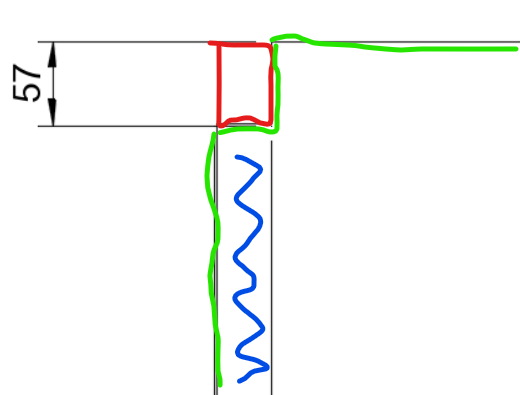

Misschien helpt deze afbeelding, de fronten zijn opliggend en vallen gedeeltelijk over de greeplijst heen.



[ZotVanHout]

nu is het mij duidelijk, @jorisvh & @Marijn
tja, wanneer op de tekening in de vraagstelling enkel het zijpaneel staat + er op 38 mm achter de kopse kant een vertikale lijn loopt . . .
die rechthoek uit dat zijpaneel halen kan met een freesje + L-mal of een wipzaag
ook uit de hand, bij voorkeur met een japanse zaag naast een L-mal
aan het zijpaneel op zijn kant over een tafelzaag voeren zou ik omwille van de instabiliteit niet beginnen
tenzij je daar speciaal een slede voor maakt

aan



[shop85]

nu is het mij duidelijk, @jorisvh & @Marijn
tja, wanneer op de tekening in de vraagstelling enkel het zijpaneel staat + er op 38 mm achter de kopse kant een vertikale lijn loopt . . .
die rechthoek uit dat zijpaneel halen kan met een freesje + L-mal of een wipzaag
ook uit de hand, bij voorkeur met een japanse zaag naast een L-mal
aan het zijpaneel op zijn kant over een tafelzaag voeren zou ik omwille van de instabiliteit niet beginnen
tenzij je daar speciaal een slede voor maakt
Bekijk bijlage 117347
aan

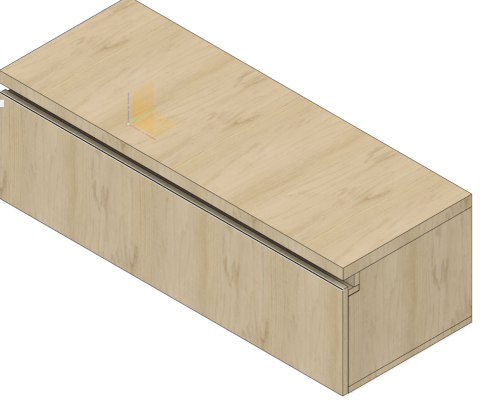

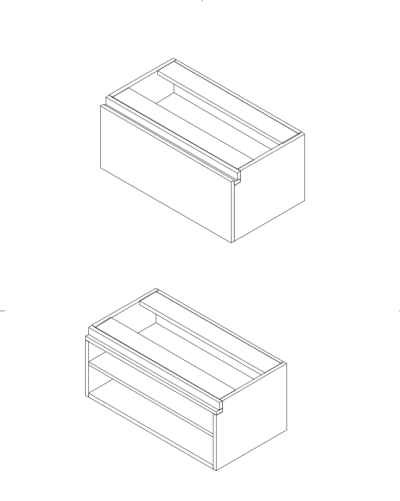

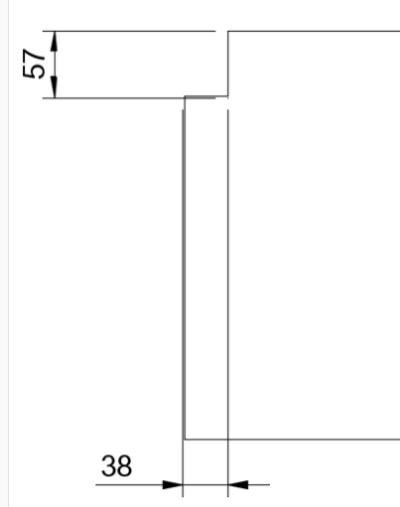

Klopt zoals Marijn en Martijn zeggen. Ik zal volgende keer de volledige tekening meegeven dan is dadelijk duidelijk wat ik wil doen. Even wat dingen uit Fusion360 gehaald ( zie hieronder)

Mijn bedoeling is dus inderdaad die L uit de zijpanelen verwijderen (ik heb er 14 te doen) , en een profiel maken van 2 stukken voor de greep

@ZotVanHout , mee eens , op de zaagtafel gaat alleen mits een goed hulpstuk.

Ik zie wel een paar opties dus, een maal en uitzagen met een japanse zaag, uitfrezen met een L-mal en profiel afronden.

Ik zie alvast een paar opties

• Uitfrezen met L-mal , radius afronden van de greep.
• Uitzagen met Japanse zaag en L-Mal

@jorisvh , minder hoog ? Er is nu 28 mm tussen het front en tablet. Zou je nog minder nemen dan? @Dico zegt miminaal 35mm , ofwel heb ik jou verkeerd begrepen.

@Dico, jou werd me ook voorgesteld. Maar heb mijn twijfels of dat wel uitziet als je de kast opent dan, of vergis ik me?

Bedankt allesinds voor de vele reacties, had ik niet verwacht.






Uit de hand zie ik niet zo zitten.



[jorisvh]

@jorisvh , minder hoog ? Er is nu 28 mm tussen het front en tablet. Zou je nog minder nemen dan?

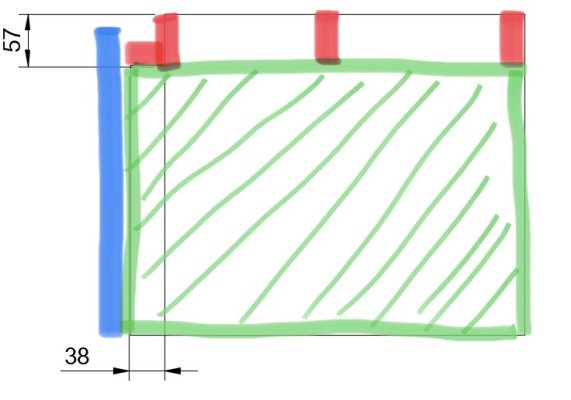

Met “ook minder hoog” bedoelde ik (zoals @Dico ook bedoelde, denk ik), de zijdes minder hoog maken en de greeplijst bovenop de zijdes zetten ipv er uit te halen, zo dus:

• groen = zijpaneel
• rood = L greeplijst + ondersteuning werkblad
• blauw = voorliggend front

rood kan dan over de verschillende korpussen doorlopen.

als ik plaatdikte 18mm veronderstel blijft er van de uitsparing 57x38 maar 39x20mm over.

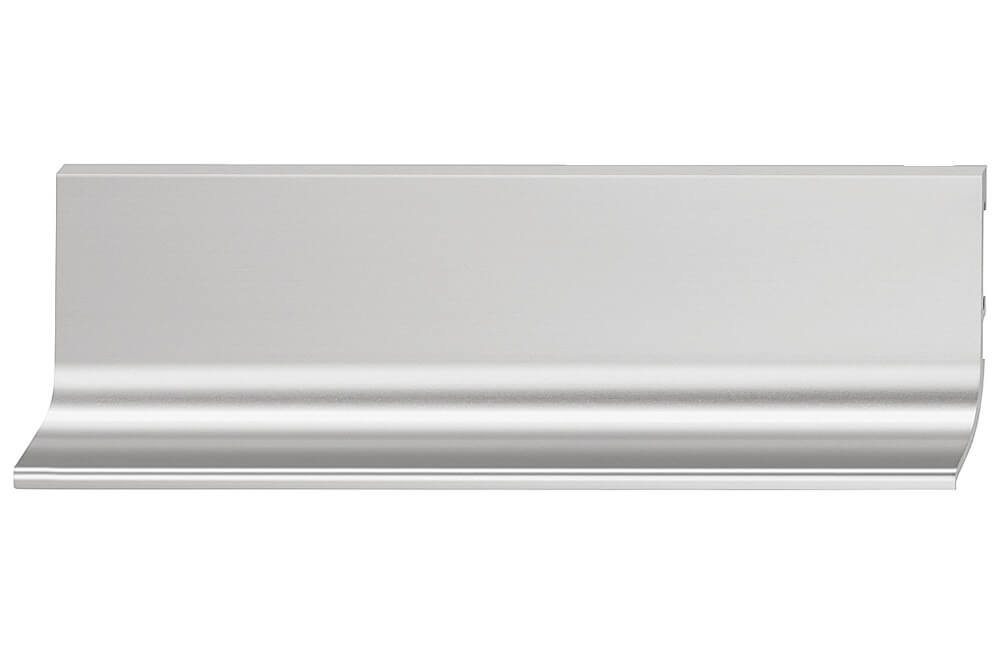

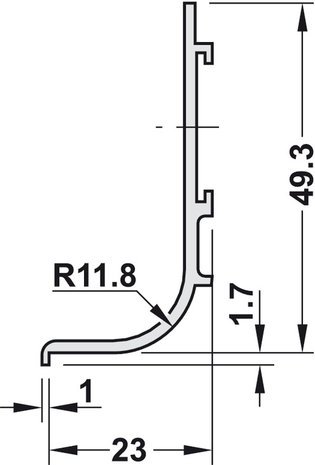

met 28 tussen front en werkblad heb je dan een rand van 11mm om te grijpen. dat lijkt weinig. ik zou me voor de maatvoering baseren op afmetingen van commercieel beschikbare greeplijsten, bvb

Greeplijsten L-profiel kopen - Meubelbeslag Online

Greeplijsten met L-profiel voor in de keuken: zwart, rvs, wit en vele andere kleuren. ✅ Continu groeiend assortiment. ✅ Alle A-merken onder één dak.

www.meubelbeslagonline.nl

je verliest dus bijna 5cm nuttige hoogte door de greeplijst (de 18mm van de greeplijst zelf heb je anders voor en bovenregel nodig). dat lijkt me gezien de verhoudingen van je ontwerp relatief veel.
een alternatief om greeploos te bekomen is tip-on beslag.

als je toch de uitsparing wil: de 14 fronten mooi aligneren en samenklemmen en dan in 1 keer zagen op een stevige formaatzaag met roltafel en scherp zaagblad zou ik nog wel aandurven.
gezien je locatie kan woodfactory Beringen misschien een oplossing zijn.



[shop85]

Ik wil inderdaad push to open gebruiken. Ik verlies nu 57 cm door die 'greep' eigenlijk is het meer visueel want die 11 mm is maar weinig inderdaad. Ik heb het ontwerp niet gemaakt maar het wel voor mij , misschien toch maar eens over nadenken dan....



[Dico]

Met “ook minder hoog” bedoelde ik (zoals @Dico ook bedoelde, denk ik), de zijdes minder hoog maken en de greeplijst bovenop de zijdes zetten ipv er uit te halen, zo dus:

• groen = zijpaneel
• rood = L greeplijst + ondersteuning werkblad
• blauw = voorliggend front

Bekijk bijlage 117359
rood kan dan over de verschillende korpussen doorlopen.

als ik plaatdikte 18mm veronderstel blijft er van de uitsparing 57x38 maar 39x20mm over.
met 28 tussen front en werkblad heb je dan een rand van 11mm om te grijpen. dat lijkt weinig. ik zou me voor de maatvoering baseren op afmetingen van commercieel beschikbare greeplijsten, bvb

Greeplijsten L-profiel kopen - Meubelbeslag Online

Greeplijsten met L-profiel voor in de keuken: zwart, rvs, wit en vele andere kleuren. ✅ Continu groeiend assortiment. ✅ Alle A-merken onder één dak.

www.meubelbeslagonline.nl

Bekijk bijlage 117361

je verliest dus bijna 5cm nuttige hoogte door de greeplijst (de 18mm van de greeplijst zelf heb je anders voor en bovenregel nodig). dat lijkt me gezien de verhoudingen van je ontwerp relatief veel.
een alternatief om greeploos te bekomen is tip-on beslag.

als je toch de uitsparing wil: de 14 fronten mooi aligneren en samenklemmen en dan in 1 keer zagen op een stevige formaatzaag met roltafel en scherp zaagblad zou ik nog wel aandurven.
gezien je locatie kan woodfactory Beringen misschien een oplossing zijn.

Zo bedoelde ik m ja. Ik hou altijd 35 mm tussen blad en bovenkant front. Greeplijst kan mooi doorlopen over alle corpussen zo.



[bobmartin]

Van alle panelen een pakketje maken met extra voor en achterpaneel (16 dus), samenklemmen en dat 2 x de invalzaag erdoor. Ben je in 1 keer klaar en alles is gelijk.



[jorisvh]

Ik wil inderdaad push to open gebruiken.

als je push-to-open wil, dan kan je die greeplijst toch helemaal weglaten?



[shop85]

als je push-to-open wil, dan kan je die greeplijst toch helemaal weglaten?

Kan inderdaad. Maar dan moet ik de fronten opnieuw zagen als ik die ruimte wil winnen. Ik heb deze morgen een freesmal getekend om de L uit te frezen. Het weglaten van de greep zou ook heel het design veranderen. Dus ik ga het zo laten.

Bedoeling is dat het zo gaat zijn:



[ZotVanHout]

missen we hier eenvormigheid tussen de greeplijsten links + rechts ?
