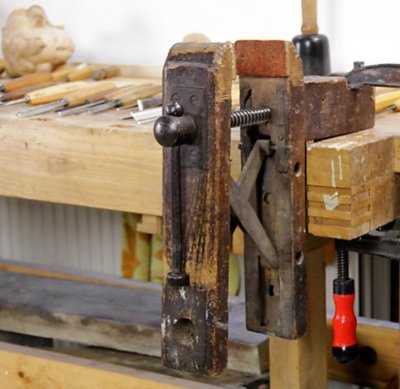

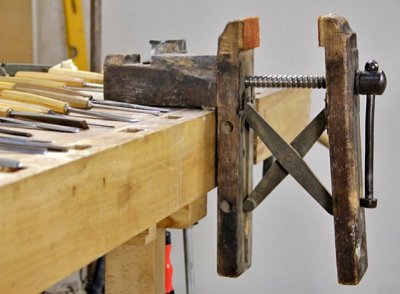

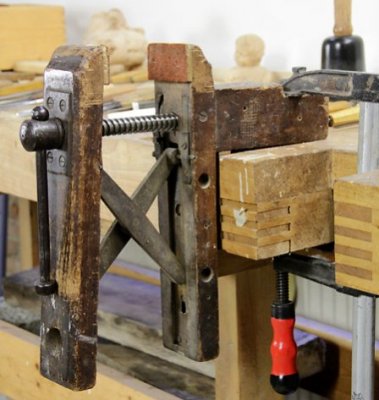

Jaren geleden kreeg ik gereedschap van de weduwe van een overleden meubelmaker. Er was een houten bankschroef bij waar ik al zeer veel plezier aan gehad heb. De klemkracht is zeer groot en er is een soepel glijdend X mechanisme waardoor de twee bekken automatisch parallel blijven. De stabiliteit van het geheel is ook zeer goed. Doordat het voor de werkbank hangt kan men het werkstuk niet alleen frontaal maar ook aan beide zijden beter bereiken. Een aanrader .
groeten ,
ornament
http://www.houtsnijden.eu

_MG_3141bvk.jpg _MG_3144bvk.jpg

Laatst bewerkt:

verbertus

Actieve deelnemer
17 jun 2012
49
0
Gent (be)
Bedankt ArtHarg,

Het leuke van de bankschroef van Ornament is dat die zo compact is en daardoor flexibel inzetbaar. De (gietijzer?) schaar lijkt op de foto niet groter dan de beitels.Ik neem aan dat die schaar niet in hout gebouwd kan worden, omdat de krachten daarvoor te groot zijn.

Maar zo'n Crisscross van Benchcrafted met dat prachtig glijdende handwiel zet wel aan het dromen...

Bert

Laatst bewerkt:

ornament

Post veel
29 nov 2011
1.487
3
Ja, het is een zeer flexibel inzetbare kleine bankschroef.
Het is geen concurrent van een grote aan de werkbank gemonteerde bankschroeven, maar een complementaire uitrusting.

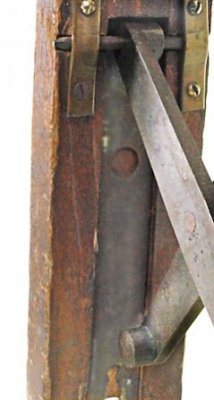

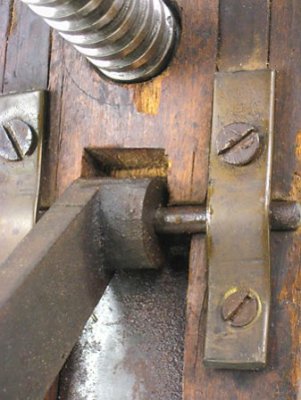

Het kruis loopt niet in geleiders. Ik moet de voorste bek dus opentrekken indien er iets grote in moet, dit gaat bijzonder licht en soepel. De kleine assen die het bovenaan op hun plaats houden zijn twee stukken van eenzelfde spijker. Het metalen wrijfvlakken zijn gemaakt uit de zijkanten van een slot. De onderste kanten van het kruis zij gewoon niet geleid. Ze worden tegen de wrijfvlakken gedrukt wanneer er geklemd wordt. Je ziet de gaten voor de klink en sleutel.
Duidelijk eenvoudige zelfbouw door een plantrekker, vertrekkend van gekochte of gerecupereerde spindel en (merkloos) kruis.
Het is stabiel, functioneel, en hoogst nuttig.

IMG_7374bvk.jpg IMG_7369avk.jpg

Ornament
http://www.houtsnijden.eu

Laatst bewerkt:

WR1944

Oud hout
Dit is iets dat me zeer aanspreekt. Iets van niets maken. Kijken wat er in je werkplaats aanwezig is en daarvan iets functioneels maken.
Een verbetering (?) zou kunnen zijn om een trekveer aan te brengen tussen de twee rollers aan de achterkant. Dan zal de bek vanzelf opengaan als je de schroef draait. Maar dat zijn details.


ornament

Post veel
29 nov 2011
1.487
3

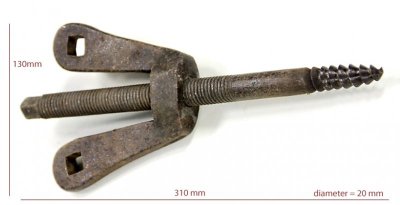

De oude vleugelmoer van de oude beeldenschroef heeft kleine spanwijdte. Dit is niet altijd even handig. Door de relatief korte as met schroefdraad en de vorm van de vleugels is het wel zo dat de toppen van de vleugels meestal onder een draadstang uitkomen en zich met een stok ertussen makkelijker laat aandraaien.

Met enkel een houtdraadbout, met iets dat als vleugels kan dienen, draadstang en verbindingsstuk kan er iets handiger gelast worden.

graag jullie ideeën hierover

groeten,
Ornament
http://www.houtsnijden.eu


ornament

Post veel
29 nov 2011
1.487
3

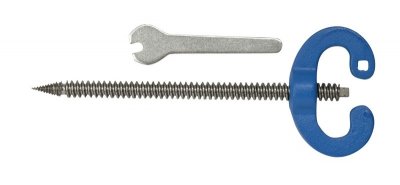

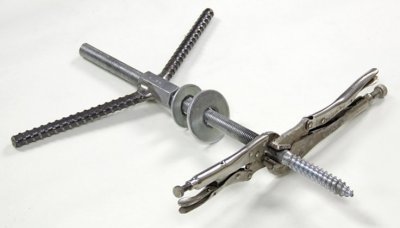

Vroeger maakte ik de traditionele vierkante achteruiteinde en een vierkant gat in een vleugel. Zodat de vleugelmoer als sleutel kon dienen om de schroef in het hout te draaien. Bij de lange beeldenschroeven doe ik het niet meer. Deze schroeven worden door middel van twee griptangen, op het blanke stuk geplaatst, in het hout gedraaid. Hierdoor kan er met meer kracht gedraaid worden.



groeten,
ornament
http://www.houtsnijden.eu


ornament

Post veel
29 nov 2011
1.487
3
hallo allen,

de onderstaande bankschroef werd reeds getoond
_MG_3145cvk.jpg antieke versie

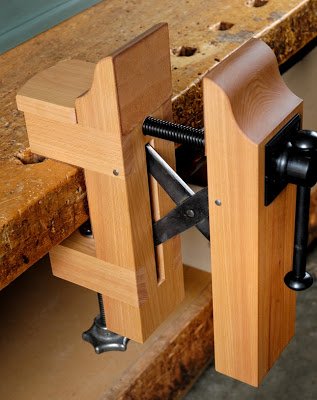

Ik vond op het internet een hedendaagse kopie van dit bankschroefje.
Benchcrafted maakte er onlangs ééntje voor de " Handworks" show. Als toepassing voor hun Crisscross. Ze hebben blijkbaar een kleiner exemplaar gegoten.

benchcrafted etaux.jpg
http://benchcrafted.blogspot.be/2013/05/an-etau-for-you.html

in de link hierboven vind je meer informatie , en meer foto's.

Chris Schwartz sprak ook over dit soort bankschroeven in zijn blog

http://www.popularwoodworking.com/w...kbenches/meet-the-etaux-from-old-salem’s-shop

Ik gebruik mijn stabiele, antieke, exemplaar zoveel, dat ik het echt niet missen kan.

groeten,
Ornament
http://www.houtsnijden.eu

Laatst bewerkt:

Steven Gauwberg

Post veel
9 feb 2011
941
1
Stekene
www.houtentiek.be
Ik heb een gelijkaardig soort bankschroefje, maar ipv het kruis is (was, want is in de loop der jaren blijkbaar verdwenen) er een stok die door een gat glijdt.
Ik gebruik het heel vaak, veelal voor kleine latjes en soms voor de zwaluwstaartjes van een klein kistje te maken.

De spindel is echter in hout, maar je kan ruim voldoende kracht zetten om iets heel goed te klemmen.

Had er al over zitten denken om in samenwerking met Tuoh een serietje te maken, net omdat het zo'n handig hulpmiddel is.
Omdat je het bovenop je werkbank schroeft heb je een betere werkhoogte vind ik om zwaluwstaarten te zagen.

'k Wil dat kruissysteem wel eens onderzoeken, misschien is het te integreren in hetgeen ik voor ogen heb ;-)

Groeten,
Steven


Oceans'11

Post veel
22 mrt 2013
967
0
NL, Drachten
www.oceans11.nl
Mag ik het hardop zeggen ??? Ik doe het gewoon...

I ♥ het Woodworking forum !!


Ongelooflijk wat ik het afgelopen halfjaar heb bijgeleerd. En - on topic - ik leer nog dagelijks weer bij. Want wat een prachtige constructie om werkstukken in te klemmen !!!


ornament

Post veel
29 nov 2011
1.487
3
Hallo allen

Het nabouwen van zo'n kruis is doenbaar voor iemand die kan lassen. Omdat er van mislukte pogingen kan geleerd worden deze post over iemand die het probeerde . Er is ook een filmpje waarin gedemonstreerd wordt hoe dit kruis in zijn opdracht faalt bij het aandraaien van de bankschroef. 6mm dik staal is niet weinig maar het kruis is groter dan die voor een kleine " bijzetbankschroefje". Ook de rest van de afmetingen van het gebruikte staal is onder-gedimensioneerd. Bovendien is het zo dat de cilinders aan de uiteinden ontbreken .

http://awalkinthewoods-woodworking.blogspot.be/2012/05/st-peters-cross-1st-failed-attempt.html

filmje
http://www.youtube.com/watch?v=uyTRxNYE874

groeten,
Ornament
http://www.houtsnijden.eu

Laatst bewerkt:

ornament

Post veel
29 nov 2011
1.487
3
hallo allen,

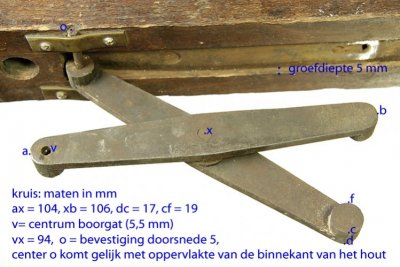

ten behoeve van degene die het aan het nabouwen zijn, nog wat maten over het kruis in de "desktop bankschroef".



De as o is half verzonken. De groef wordt langzaam dieper in de omgeving van o om het kruis te bergen.
Het kruis is 7 mm dik en het is rond het scharnierpunt x juist 30 mm breed

groeten,
Ornament

http://www.houtsnijden.eu

Laatst bewerkt:

houtenklaas

Post veel
17 jan 2011
1.192
2
Ouderkerk aan den IJssel
Mooi voorbeeld en mooi filmpje.
Misschien is het gebruikte kruis wel sterk genoeg, maar had het veel lager moeten zitten. Immers, van bovenkant klem tot spindel vormt een kant (1) van een hefboom, en van spindel tot midden van het kruis de andere kant(2). In het voorbeeld is de (1) langer dan (2). Door het kruis tot bijna aan de vloer te laten zakken wordt de hele lengte van de hefboom benut, en heeft het kruis dus minder te verduren.

Groet, Karel
