Anti-flip-clip voor Festool TS55

jwjgielen

Actieve deelnemer
1 apr 2012
56
8
Op Pinterest zag ik een foto die verwijst naar de festoolownersgroep. Het is alleen een foto, geen maatvoering etc. De clip voorkomt dar de invalzaag van de rail afkantelt bij het zagen van hoeken < 90°.

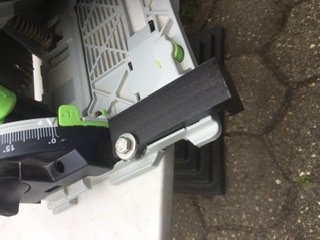

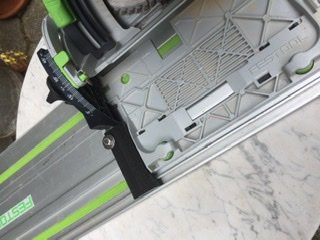

Omdat ik regelmatig met de invalzaag en rail 45 ° hoeken moet zagen heb ik mij vandaag maar eens kwaad gemaakt met mijn Myford frees machine.

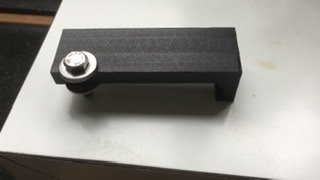

Ik heb de clip gemaakt van POM dat ik had liggen. De clip wordt met een 6mm boutje vastgezet in het reeds in de zool aanwezige 6-kant gat met een moer.

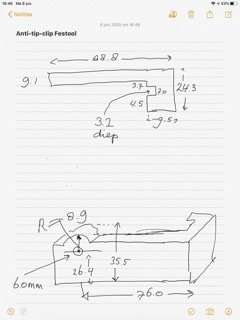

Voor de 3D printers onder ons, meteen maar een maatschets gemaakt.
Als iemand het gaat printen houd ik mij aanbevolen voor een exemplaar.
1BE00422-0DB3-4F0F-8DB6-41C509070E2C.jpeg4AF568B6-EA2D-4C1F-BE49-7CEB99887A95.jpg086793DC-3BB6-4E67-AD18-52488A5CC414.jpeg


rjmulder

Post veel
6 nov 2014
913
18
Twente
www.rjmaakt.nl
Dat ziet er interessant uit heb de tekening opgeslagen morgen eens even tijd voor vrij zien te maken.
Welke lengte maat staat er helemaal bovenaan? is dat 88.8?


jwjgielen

Actieve deelnemer
1 apr 2012
56
8
De lengtemaat is inderdaad 88.8 mm. Zie nu dat de tekening net verkeerd om is. Maten kloppen wel. Tussen de clip en de zool leg ik nog een 6mm carosserie ring. De clip ligt dan helemaal vlak in het zool profiel.


Laatst bewerkt:
  • Leuk
Waarderingen: rjmulder

jwjgielen

Actieve deelnemer
1 apr 2012
56
8

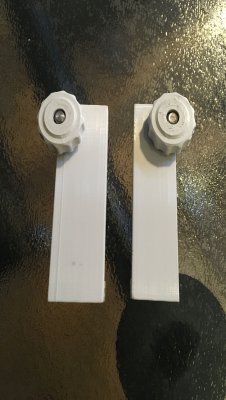

Met veel genoegen mocht ik van “RJ maakt“ twee anti-flip-clips ontvangen.
RJ heeft ze 3D geprint.

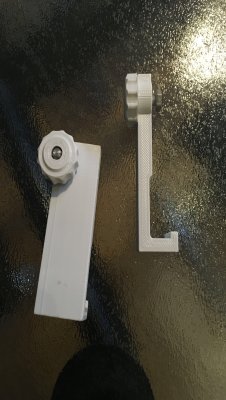

Er kunnen op de TS55 twee clips worden gemonteerd. Ze hebben verschillende afmetingen en zijn gespiegeld.
Ik gebruikte bij mijn gefreesde versie een moer en knopbout, maar Robert Jan een bout en geprinte knopmoer wat natuurlijk veel handiger is. Robert Jan heeft een website RJ maakt!B72A1D5F-B755-4E06-BFD7-2DA24DAE93A6.jpeg5BB9B7C9-BEC6-4B49-BD9D-899165CB3BB5.jpeg

  • Leuk
Waarderingen: rjmulder

rjmulder

Post veel
6 nov 2014
913
18
Twente
www.rjmaakt.nl
Zelf heb ik de knop andersom gedaan is wat makkelijker aan en los te draaien en de knop is er ook niet af te trekken dat de moer blijft zitten (al moet je dan wel heel veel kracht zetten ;) )


mdamsma

Actieve deelnemer
15 mei 2011
244
2
Robert Jan,
ziet er goed uit
wanneer kan ik er twee bestellen ?
erg handig , nu nog in het festool groen 😎

groet Menno

  • Leuk
Waarderingen: rjmulder
