Afzuigkap voor de inca 343.190

  • Hallo {username}, je postbus van het priveberichten systeem loopt vol.

Kampie

Nieuw lid
9 dec 2019
21
0
Vught
Ben in het bezit van een mooie inca vlaken vandiktebank de 343.190 met aandrijving aan de zijkant.
Helaas mis ik een goede opvang voor de spaanders, de afzuigeenheid.
Ik ben van plan die nu zelf te maken.

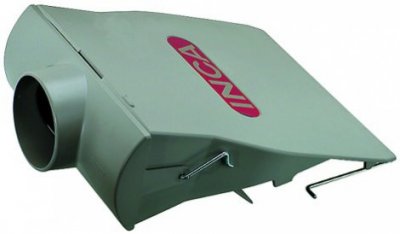

Zover ik weet bestaan er 2 modellen, maar een model kan zowel voor boven als onder gebruikt worden en heeft een verstelbare 100 mm afzuiguitgang.
Dat model zou ik graag zeld willen nabouwen van dun buigbaar hardboord of mdf.
Ik zoek iemand met zo'n spaanopvang die mij enkele foto’s wil sturen zodat ik een goed beeld heb van de constuctie.
Ik heb op internet gezien dat zo’n afzuigeenheid minstens €350,00 moet gaan kosten, maar een goede foto hen ik van de binnenkant nog niet kunnen vinden.
Bij voorbaat dank.

Laatst bewerkt:

handig18

Post veel
17 feb 2013
1.223
8
Oss

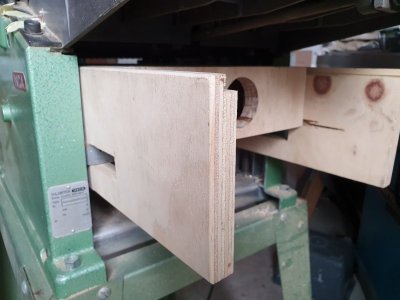

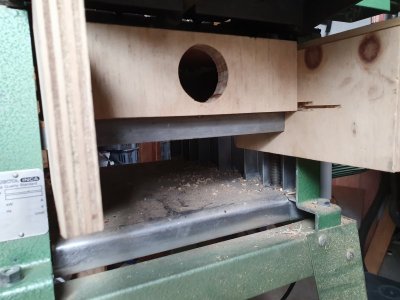

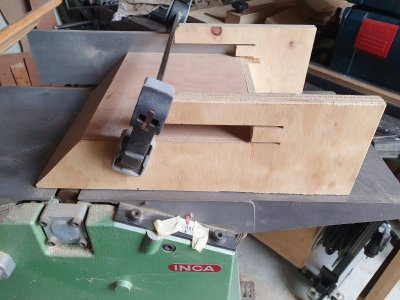

Zo heb ik het gedaan.
Simpel en werkt prima.
1 deel kan kan ik gebruiken voor het vlakken en beide samen voor de vandiktebank.


Kampie

Nieuw lid
9 dec 2019
21
0
Vught
Beste Arjen,
Bedankt voor jouw reactie.
je hebt er iets moois van gemaakt. Zoiets moet ik ook gaan proberen.
Ik zoek eigenlijkeen paar goede foto’s van de originele afzuigkap die ik dan probeer na te bouwen.
Die originele past zowel onder als bovenop.
Dat lijkt mij een stuk practischer.
Nogmaals bedankt.


Kampie

Nieuw lid
9 dec 2019
21
0
Vught
Beste Handig18,

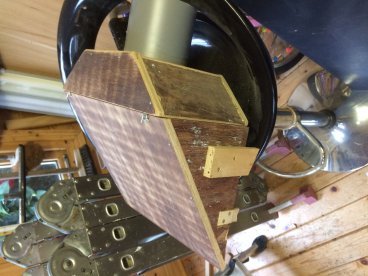

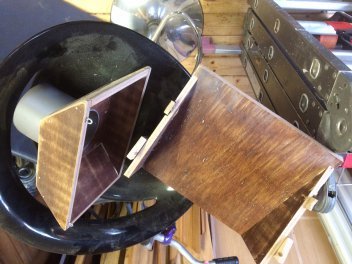

Ook jij hebt een originele afzuigkap in elkaar gezet, die mij inspireert tot creativiteit.
Wil toch eerst proberen het originele ontwerp zo dicht mogelijk te benaderen en vraagdus naar foto’s ervan.
Dank


ArjenH

Actieve deelnemer
22 jun 2016
115
0
De orginele afzuigkap kan alleen maar voor vandikte schaven gebruikt worden . Als je deze namaakt moet je er dus nog een maken voor vlakschaven. Zonde van de tijd lijkt mij.

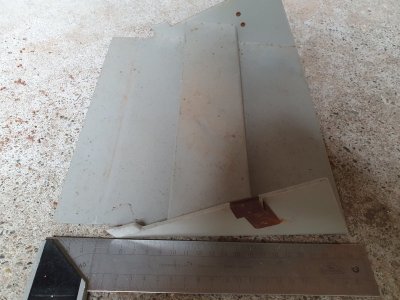

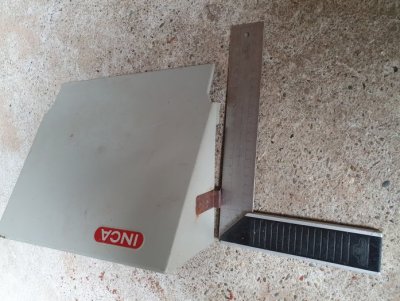

Hieronder wat fotos van het origineel(welke ik dus nooit gebruik) en de variant die boven en onder te gebruiken is. Deze is alleen geschikt voor een 50mm aansluiting. 100 zou ook kunnen maar dan moet je hem 2x zo dik maken.


Bijlagen

ArjenH

Actieve deelnemer
22 jun 2016
115
0
Oke, ik wist niet dat er een ander model was, die van mij is namelijk te breed om er onder te stoppen. Daar kan ik je niet mee helpen.
Gr Arjen
