afzuiger aangesloten op zaagtafel

[3dmazter]

Ik heb vandaag eindelijk de afzuiging op mijn zaagtafel kunnen afmaken.
hij heeft een onder en bovenafzuigpunt.

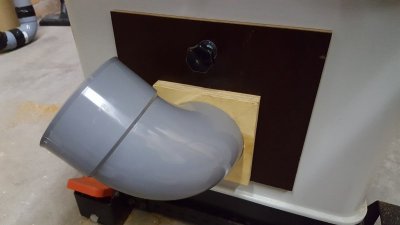

Nieuwe deur met 125mm aansluiting ipv 100mm

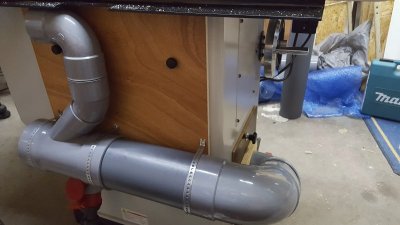

Buizen aan de achterkant van de machine opgehangen aan een plaat welke vast zit aan draadbusjes welke achter op de machine zaten.

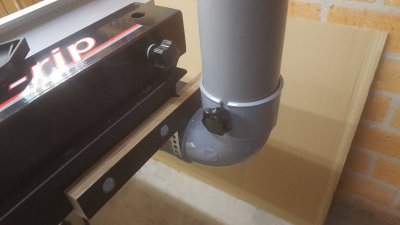

Buis naar boven toe.
Hier kan ik de hele bovenkant loshalen als ik verdekte snedes moet maken of als de buis in de weg zit van grotere werkstukken.

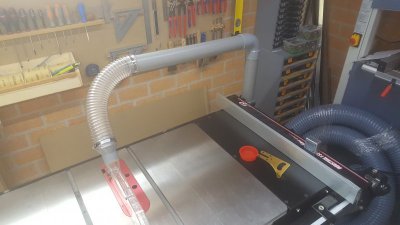

Deel boven tafel naar de beschermkap.
Dit is allemaal 75mm buis en slang.

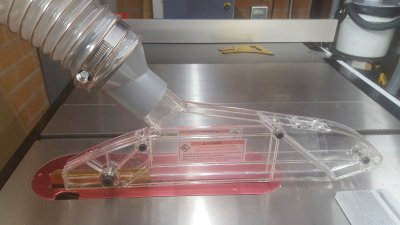

Aansluiting op de kap met verloop van 75 naar 50mm


Ik heb de machine overal afgeplakt.
Tochtstrip tussen de motordeur.
En de gleuf tussen de tafel en kast dichtgemaakt met buisisolatie.

Het hele systeem werkt meer dan goed.
Alle fijnstof wordt keurig afgezogen.



[Viepert]

Mooi man, ik neem aan dat hij nu op zen parkeerpositie staat. Of blijft ie zo tegen de muur staan



[vandikte]

Mooie oplossing hoor!



[3dmazter]

Nee dit is zijn parkeerplek.
Voor gebruik rol ik em naar het midden van de werkplek.



[Atmoz]

Gaaf!
Ziet er goed uit

Draait die buis mee als je hem naar zijn "zaag positie" rolt?



[3dmazter]

nee ik kan de flex slang loskoppelen van de zaag.
Hier komen nog wel 2 klemmen op zodat ie er niet uitvalt tijdens het zagen.



[Viepert]

Haha, ik dacht al. Dan worden het korte plankjes als je hem zo laat staan

Blijft een mooi ding. Mocht ik er ooit het geld voor hebben dan komt er ook een Harvey in de garage te staan.
Toch wel het enige merk wat de "USA" achtige zaagtafels hier in NL levert.
De rest van de grote zaagtafels zijn alemaal met roltafel. En dat gaat toch niet passen.



[willem1958]

Dat is een hele nette oplossing 3dmazter, ziet er goed uit!



[deTafelvanHendrick]

3dmazter, hoe/waarmee reinig jij het oppervlak van je zaagtafel? Gr, Hendrick



[Jensioo]

beste 3dmatzer, topic is al oud en misschien gebruik je deze opstelling niet meer maar wat voor apparaat heb je aangesloten voor de afzuiging?



[3dmazter]

3dmazter, hoe/waarmee reinig jij het oppervlak van je zaagtafel? Gr, Hendrick

Ik gebruik 'balistol' hiervoor.
maar op de foto's is het blad nog nieuw dus glimt ie nog.
Maar ik vind dat hij best goed blijft met afentoe een laagje balistol.
Om de zoveel tijd even ontvetten en schoonmaken met remmemreiniger van de action om alle vuil weg te halen.
Daarna weer een laagje olie.



[3dmazter]

beste 3dmatzer, topic is al oud en misschien gebruik je deze opstelling niet meer maar wat voor apparaat heb je aangesloten voor de afzuiging?

Hier kun je lezen hoe en wat er aan zit kwa afzuiger.
https://www.woodworking.nl/showthre...t-met-cycloon-en-automatische-filterreiniging
Dit is tot op heden het zelfde en werkt meer dan fantastisch.
Reststof onder de filter is na 2 jaar werken ongeveer een halve eetlepel vol.



[wijk0983]

Hoi, <<reststof onder de filter is na twee jaar ongeveer een halve eetlepel vol>>, dat roept bij mij de vraag op of er niet iets is overgedimenisoneerd is , of dat je gewoon te weinig stof maakt zo'n microfilter aan het werk te zetten. Ik vraag het alleen om te begrijpen wanneer een twee traps systeem z'n nut echt heeft. Ik dacht vroeger dat de cycloon er vooral voor was om grove delen (spanen van vlakvandikte) af te scheiden maar nu denk ik dat ie bijna alles doet wat in een (hobby) werkplaats wordt aangeboden aan houtstof e.d. Zou het ook goed werken zonder cycloon?

grteoten, Hans



[3dmazter]

De cycloon filterd alles af groot klein stof.
alle fijnstof welke er nog doorgaat komt in de filter terecht.
Daar valt het naar beneden in de opvangzak.
Het werkt dus uitstekend.
Zonder cycloon kan ook alleen komt dan al je zuigafval in de onderste plastic zak terecht en zorgt dit ook voor beschadiging van het filter door grote delen die er tegen aan klappen met hoge snelheid.
Dan is een thien baffle nog wel aan te raden.
Maar voordeel van cycloon is dat het filter schoon en heel blijft en het makkelijk te legen is.
En doordat het filter niet vol loopt met stof is de zuigkracht veel beter.
Met cycloon alleen fijn stof in de filter .
zonder cycloon alle stof in de filter.



[trilliwilli]

Een cycloon is officieel ook een voorafscheider die je kostbare filter beschermt, dat filter is ook alleen voor fijnstof, grove spanen zijn niet schadelijk voor de gezondheid, maar zijn natuurlijk wel minder hinderlijk als ze worden weggezogen.

Dat lijkt hier dus goed te werken.
