Afgeknotte tafelpoot (kegel) maken

[Bosquet]

Goedemiddag allen !

Ik ben al even aan het speuren gegaan op het web, en daar is wel iets te vinden over het berekenen en maken van een afgeknotte kegel.
Maar ... daar wordt steeds gewerkt met dun materiaal (papier, plaatstaal etc.).

Nu ben ik eigenlijk op zoek naar een site, een formule of ... ... die mij laat zien hoe ik een afgeknotte, kegelvormige tafelpoot kan maken van bijv. 18 mm of 22 dik plaatmateriaal. Denk dan ook aan de hoek die tussen de lange zijden van mijn 6, 12 of 24 'taart-punten' moet komen.

Wie weet een mooie tool, website of ... ... ( ??? ) te vinden waarmee ik dat kan berekenen en eventueel maken.
Ben heel benieuwd !

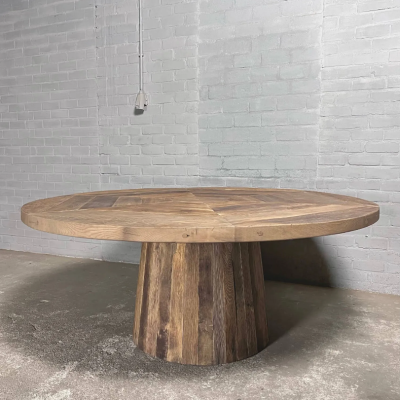

Foto dienst als voorbeeld



[Efvee]

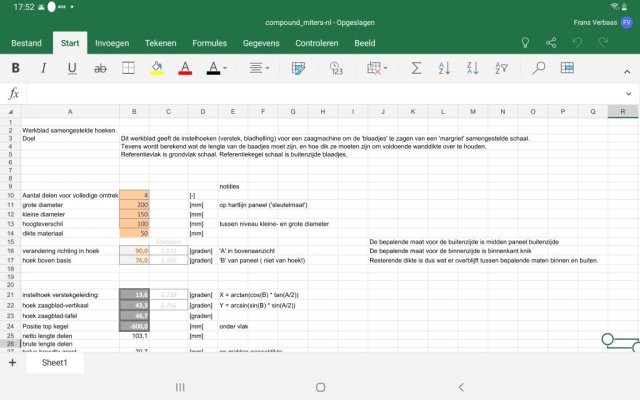

Probeer dit werkblad eens. Geen garantie dus probeer eerst even met een restje MDF of zo.
Het is een bewerking van een werkblad dat eerder op dit forum is besproken voor gesegmenteerd draaiwerk.
Ik heb het uitgebreid met een berekening van de resterende wanddikte bij rond draaien.



[H@ns]

Zoek even op “standhoek berekenen”
Het feit dat de segmenten onder een hoek staan is nog niet zo lastig. Maar omdat het (de poot als geheel) ook weer onder een hoek staat wordt het wel lastig rekenen.

Het begint bij een uitslag maken van een cirkel en dan de hoeken van de afzonderlijke segmenten bepalen. Gewoon tekenwerk en een gradenboog of zweihaak gebruiken.
Maar dan de standhoek berekenen en vervolgens de juiste graden daaruit bepalen vergt wat rekenwerk en kennis
Geen heel makkelijk klusje kan ik je vertellen!



[thomasz]

Geen berekeningen, maar misschien heb je hier wat aan. Ziet er niet erg ingewikkeld uit, alleen een mal om de segmenten schuin te zagen.
Je zou een proef kunnen doen met 4 segmenten, de hoeken dan 45 graden zagen. En dan eens kijken of dat inderdaad werkt.

In het Engels blijkt het een 'stave calculator' te heten:

Stave Calculator for Splayed Joinery – WoodBin

En hier hoe je e.e.a berekent:



[Superkees]

Er is eens een vergelijkbare vraag gesteld in een topic over een zelfbouw cycloon. En daarin zat volgens mij ook iets van een rekentool.



[Bosquet]

Bedankt voor alle reacties ! Ik zal zo als eerste eens even kijken naar het excel-werkblad.
Uiteraard ga ik even testen voordat we met duurdere materialen gaan werken ...

Ik laat even weten zodra ik tijd heb gevonden om een test-exemplaar te maken !



[JimLahey]

Ik zou juist graag een soortgelijke poot met plaatmateriaal maken om vervolgens te behandelen met beton cire. Kun je me in een richting wijzen waar ik meer kan vinden over hoe je dit maakt? Ik kom zelf steeds weer op dit topic als ik zoek. Ook op Engelse termen nog geen succes gehad. Bedankt!
