Aansluiten Antieke Stofafzuiger

[Philippe1234]

Goedendag,

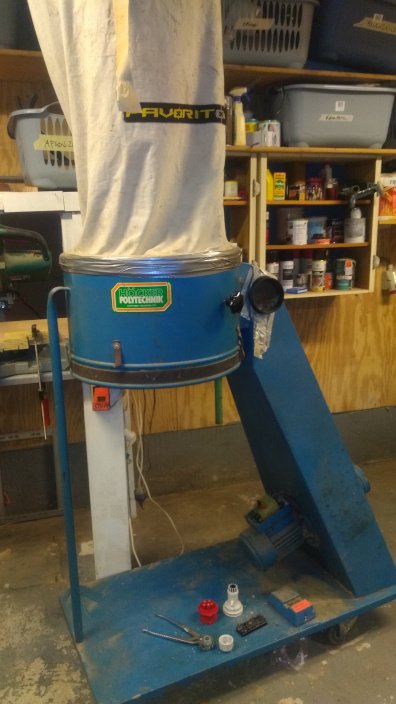

Heeft er iemand ervaring met oude krachtstroom aansluitingen? Ik heb een oude stofafzuiger overgenomen van iemand maar sta voor een raadsel wat betreft de aansluiting.

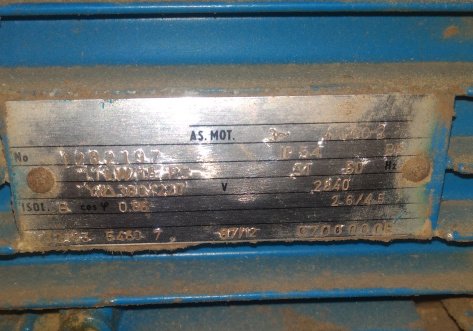

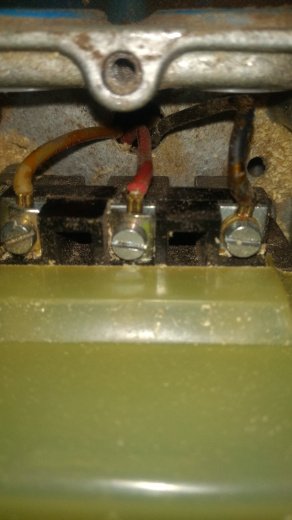

Ik heb een 3 fasen, 5 polen 380v krachtstroom aansluiting in mijn werkplaats. Deze stofafzuiger heeft echter maar 3 draden. De kleuren daarvan begrijp ik ook niet helemaal.

Zie afbeeldingen.



[Jurriaan]

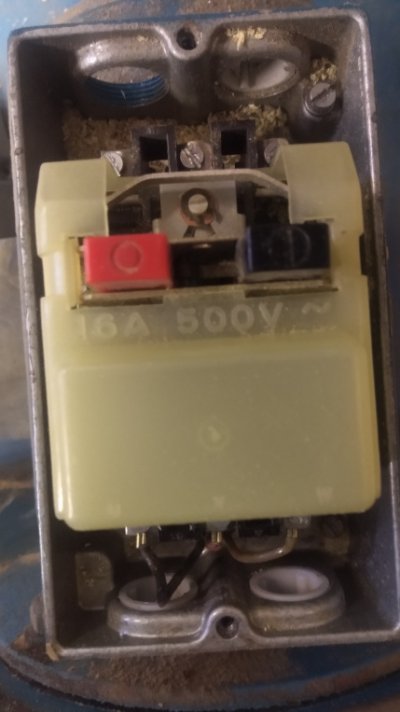

Ik zie bovenaan de schakelaar 4 draden (ook de aarde rechtsboven telt mee!). Dat is heel normaal. Maar zie ik onderaan die schakelaar nu een bruggetje en dan 2 draden er uit komen? Dat is wel apart - ik zou daar iemand met verstand van zaken naar laten kijken, het risico op kortsluiting lijkt me te groot zo.



[chevy66]

Is gewoon een krachtstroom afzuiger . 3 fasen en een aarde. In je nieuwe stekker komt er geen draad op de N aansluiting. Even controleren of hij de goede kant op draait. Anders 2 fase draden in je stekker omwisselen.



[Philippe1234]

Bedankt voor jullie reacties. Die aarde draadaansluiting had ik niet gezien! Voelt een beetje tegennatuurlijk om de nul aansluiting leeg te laten.



[chevy66]

Een nul heb je alleen nodig voor een stuurstroomcircuit zonder trafo.



[Superkees]

Nou, bij een ster-driehoek schakeling heb je de nul ook nodig.



[chevy66]

Voor wat?



[handig18]

Deze moet in ster worden aangesloten en 3fasen + aarde heb je nodig en geen nul.



[thomasz]

Hier een plaatje met nieuwe en oude draadkleuren. Overigens trekt elektriciteit zich niks aan van de kleur van een draad

Google-Ergebnis für https://123groepenkast.nl/Files/10/222000/222295/FileBrowser/images/oude-en-nieuwe-draadkleuren.jpg



[boudewijn_de_bouwer]

Hier een plaatje met nieuwe en oude draadkleuren. Overigens trekt elektriciteit zich niks aan van de kleur van een draad

Google-Ergebnis für https://123groepenkast.nl/Files/10/222000/222295/FileBrowser/images/oude-en-nieuwe-draadkleuren.jpg

Klopt electriciteit gaat door draden heen, ongeacht de kleur. Maar voor de ts: gebruik aub de juiste kleuren. Scheelt jou of de volgende eigenaar veel gedonder, zeker als je niet precies weet wat je doet.



[chevy66]

Dat zijn de kleuren voor een huisinstallatie. In de kabel die hij tussen zijn machine en zijn stekker zet, zijn de draadkleuren meestal bruin, grijs en zwart voor de fasen, blauw voor de 0 en geelgroen voor de massa.
