3 fasen 400V naar 3X230V ?

[LMO]

Hey,

Ik heb thuis 3 fasen 400V. Ik heb 2 aandrijvers liggen (entraineur). De Holz-her ETZ 400V en een Magik 3x230V.
De Magik heeft mijn voorkeur, maar is het mogelijk zonder transfo rechtstreeks op mijn 400V net aan te sluiten? Ik dacht dat dit mogelijk was?
Waar moet ik opletten bij het aansluiten?

Elektronica is al even geleden en ik vind geen klaar antwoord op internet.



[ZotVanHout]

Ik heb thuis 3 fasen 400V.

ik vermoed dat het 3x400 + N is
ik gok dat je de rechtse aansluiting kan maken
laat die gok door de collega's bevestigen

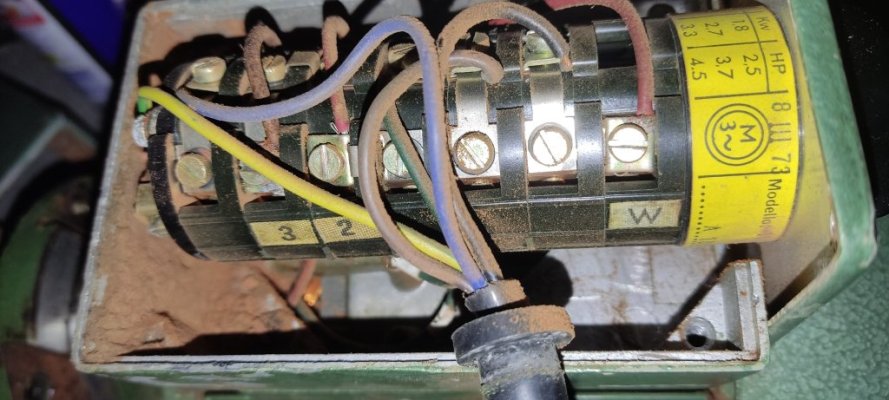

heb je een foto van de aansluitingspunten ?



[LMO]

Klopt ik bedoel de 3x400N + N

Ok ik wacht nog even af of er nog kunnen bevestigen



[chevy66]

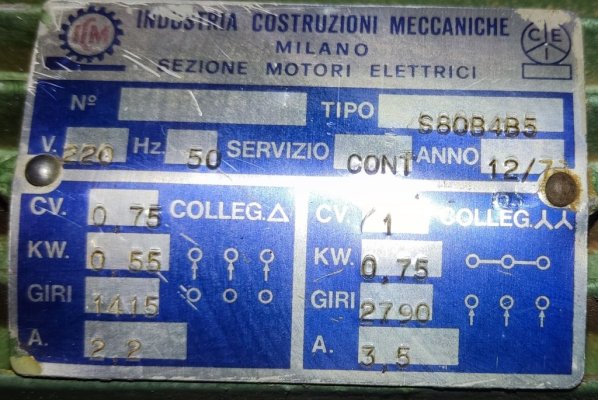

Die 2 toerenmotor moet op 3 x 220. Die kan niet zonder trafo op 3 x 380.



[chevy66]

Vermoedelijk voor de belgische markt. Als je hem wil gebruiken op 3 x 380, dan zal je een nieuwe driehoek dubbel ster elektromotor moeten kopen. De bedrading wordt dan net zo aangesloten als nu.



[ZotVanHout]

Die 2 toerenmotor moet op 3 x 220. Die kan niet zonder trafo op 3 x 380.

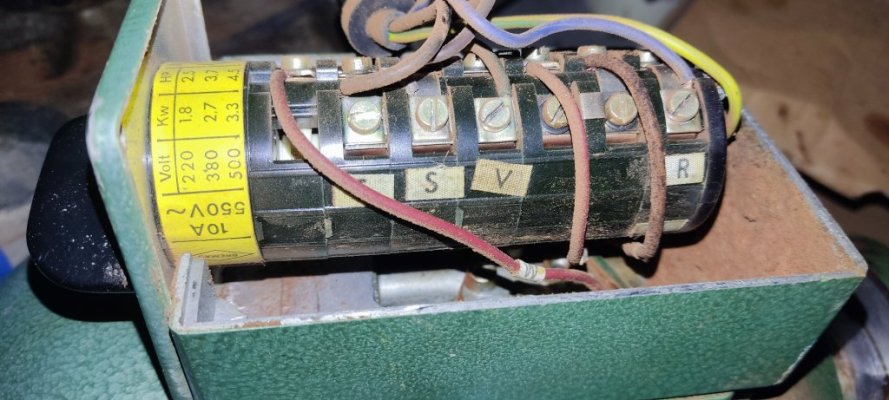

waarom staat er 380 op ?
draait een in ster geschakelde 380 niet op 220 ?



[chevy66]

Omdat het een schakelaar is, die voor verschillende voltages kan worden gebruikt. Er staat ook 500 volt op. De motor is geen 220/380 motor. Het is een 220 motor met 2 toerentallen. Het lage toerental in driehoek, het hoge toerental in dubbel ster.



[hoalt]

Allen,
Ons lichtnet heeft 230 V tussen fase en nul. Tussen 2 fasen is er 230 x Wortel(3) = 400V.
Dus tussen 2 fasen 400V (dit is de driehoek schakeling) en tussen fase en nul 230V (dit is de ster schakeling.)
Deze motor kan dus in ster of in driehoek aangesloten worden.
Bij sommige motoren is er een ster/driehoek schakelaar waarbij eerst in ster opgestart wordt en daarna de motor in driehoek gezet wordt.



[hoalt]

Ster-driehoekschakeling - Wikipedia

nl.wikipedia.org



[chevy66]

Alleen als je rook wil zien. Je hebt geen nul. Alleen drie fasen. Deze motor is voor een 110/220 stroom net. Dit hadden we vroeger ook in delen van nederland, bijvoorbeeld in amsterdam. Het komt ook nog in delen van belgie voor. Een ster driehoek schakeling is voor een 220/380 motor. Maar als je een 380 motor met 2 toerentallen hebt, kan die dus alleen op 380.



[LMO]

Deze motor kan dus in ster of in driehoek aangesloten worden.
Bij sommige motoren is er een ster/driehoek schakelaar waarbij eerst in ster opgestart wordt en daarna de motor in driehoek gezet wordt.

Bij deze is het voor de 2 snelheden, het is een entraineur voor een frees. Ik denk als ik alles nakijk verander ik de snelheid en schakeling via de schakelaar, maar kan ik geen 400V aansluiten. Werken beide op 230V maar gebruiken ze de extra fase voor de snelheid af te stellen.

Nu was ik reeds bezig met het idee om mijn frees op een frequentieregelaar aan te sluiten. Ik heb hiervoor reeds een omvormer gekocht, binnenkort bestel ik de nieuwe motors. (dat is een ander verhaal)

Misschien is het een idee voor bij de aandrijver de schakelaar vervangen met een potentiometer en een extra frequentieregelaar in mijn stuurpaneel te installeren, die kan dan dienst doen als omvormer?

Dan ga ik mij wel nog even verder moeten instuderen..



[chevy66]

Als je een frequentieregelaar met een 3 x 220 uitgang op je motor zet, kan dat prima. Je sluit hem aan op of de hoge, of de lage snelheid. Je kan dan met de potmeter het toerental regelen.
