2 platen tot 1 werkblad verlijmen ....

Ro Derrick

Nieuw lid
25 nov 2020
6
2
Beste allemaal ,

Ik heb een stalen frame en wil daar een dik werkblad op waar ik vervolgens "dog holes" , "zwaluwstaart sleuven" voor mijn matchfit klemmen wil frezen en mijn triton router met lift in wil monteren.
Ik heb 2 platen 45 mm multiplex met HPL coating die ik aan elkaar wil verlijmen tot 1 werkblad.
Ik dacht aan een verlijmfrees of vingerfrees en dan heb ik wel een festool 1010 maar zie dat de meeste frezen tot 35 mm gaan en ik ben nog "nieuw" dus zal nog veel moeten leren....
Zeker nu er ook een Shaper origin inmiddels staat , waar ook veel mee kan , alleen ik moet het nog leren :)

Iemand die mij in Rotterdam en nabije omgeving een adres kan geven of iemand weet die een helpende hand kan bieden ?

Dank alvast !


Wim Kluck

Oud hout
28 feb 2010
7.816
1.138
Gaanderen
Als beginner zou ik niet beginnen met een verlijmfrees. Zijn voor die maten behoorlijk aan de prijs. Het afstellen is best lastig, helemaal voor de eerste keer.
Ik zou ze koud tegen elkaar aanzetten met een veer er in. Moeten de lijmkanten wel zuiver vlak zijn.
Koop een schijffrees en een plat stuk aluminium van 2-3 mm lijmen en vast. Bijna nooit een probleem met de hoogte. Je kan ook lamello,s ervoor nemen en ook met de schijf frees fezen. 7-delige HM schijffreesset Dit is een redelijke kwaliteit tegen een lage prijs. Je kunt er ook prima groeven mee frezen in niet te dik materiaal, veel sneller dan met een vingerfrees.


Luccio

Actieve deelnemer
24 feb 2020
59
23
Rijswijk
Bij 45 m’n kun je de matchfit klemmen niet in je dogholes gebruiken ivm de bocht die je moet maken.

Ik weet niet of je dit van plan bent, maar anders zit je vast aan 18mm platen.


Wim Kluck

Oud hout
28 feb 2010
7.816
1.138
Gaanderen
Bij 45 m’n kun je de matchfit klemmen niet in je dogholes gebruiken ivm de bocht die je moet maken.

Ik weet niet of je dit van plan bent, maar anders zit je vast aan 18mm platen.
Ik dacht dat de grens zo rond de 22 mm lag voor de holes. Anders moet je of andere benchdogs gebruiken
of de gaten aan de onderzijde verzinken tot 18 mm.


Wim Kluck

Oud hout
28 feb 2010
7.816
1.138
Gaanderen

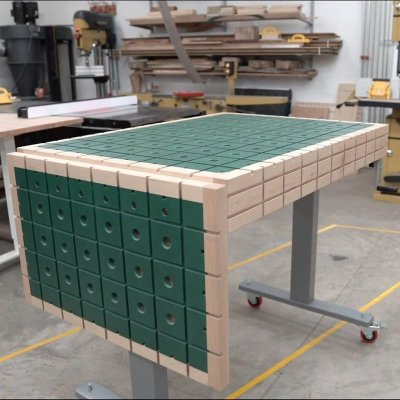

Ik vind het er prachtig uitzien. Overweeg ook om beide systemen te combineren.
Ik denk dan dat ik de benchdogs alleen ga gebruiken voor te zagen en de matchfit voor de klemfuncties.
Het boren is best wel wat werk dus om ze allemaal te boren? Wel het 3 mm gaatje. Maar ja dat ziet er weer niet mooi uit.
Aan de andere kant als je de frees er inbouwd dan heb je op die plekken niets aan je holes.


Ro Derrick

Nieuw lid
25 nov 2020
6
2
Voor de gaten heb ik :

- UJK Parf Mk II Guide System met Parf Dust (PGS) - ( maak zelf perfecte 20 mm gatenrijen in je werkblad duurzamere versie) en een set Veritas Benchdogs.
- UJK Chamfer & Reamer Tool Combined / Afschuin- en Verruimingsgereedschap voor 20 mm Dog Holes

Voor de sleuven : de matchfit dovetail en een relief bit.

Eerst met de Shaper origin de woodpecker plaat monteren plus de t tracks voor de fence en dan met het parf systeem verder.
Daarna de sleuven frezen voor de matchfit.

Althans ..... dat is het plan :)

  • Leuk
Waarderingen: Wim Kluck

Wim Kluck

Oud hout
28 feb 2010
7.816
1.138
Gaanderen
Ik hoop dat je hey nieuwe type afschuin apparaat hebt die op de boormachine past. Ik kreeg last van mijn onderarmen. (4 platen van 122x61) Het type wat ik heb moet je met de hand draaien.


Spaander

Post veel
26 jul 2011
1.903
70
West-Friesland
Ik hoop dat je hey nieuwe type afschuin apparaat hebt die op de boormachine past. Ik kreeg last van mijn onderarmen. (4 platen van 122x61) Het type wat ik heb moet je met de hand draaien.
Wim, ik heb het afgerond met een freesje, zie:
Het bouwen van mijn MFTC (ontwerp BenchWorks)
16 januari 2017 - Update 19, afb 5-6-7-8-9 en 10
20 mm gaten afronden met een Ecotools R2 freesje en mijn oude Bosch (je)

Mvg, :).

  • Leuk
Waarderingen: Wim Kluck

Wim Kluck

Oud hout
28 feb 2010
7.816
1.138
Gaanderen
Wim, ik heb het afgerond met een freesje, zie:
Het bouwen van mijn MFTC (ontwerp BenchWorks)
16 januari 2017 - Update 19, afb 5-6-7-8-9 en 10
20 mm gaten afronden met een Ecotools R2 freesje en mijn oude Bosch (je)

Mvg, :).
Bedankt voor het opfrissen van mijn geheugen maar dat was wel weer boven gekomen. Maar of er in mijn verzameling een r2 zit weet ik niet. Ik ben nog lang niet zover.


Wim Kluck

Oud hout
28 feb 2010
7.816
1.138
Gaanderen
De laatste frees die ik moest kopen had eco tools niet. Werd cmt 45 gr frees 12 mm Heel ander prijsje nou ja prijsje. Het merk wat ik vroeger verkocht rvs frezen kosten nu r 1.6 ruim 60 euro. Dat doe ik dus alleen als ik veel meters moet maken in lastig materiaal.


klusrob

Post veel
27 jun 2011
1.353
699
Omgeving Eindhoven
Ik heb de gaten van mijn werkblad (beuk) ook met een freesje in de bovenfrees afgerond.

CMT frezen (en zaagbladen) bestel ik altijd bij Mobiltecnica in Italië. Scheelt heel wat in prijs tov hier halen en ook in een paar dagen in huis.


elzenmaa

Actieve deelnemer
23 nov 2014
110
20
Ik heb een blad van 25 mm MDF en daar gaat het indraaien van de railklemmen net niet meer. Heb dat opgelost door extra gaten van 25 mm bij te boren.
