Hulp gevraag bij reparatie DeWalt 1600s radiaalzaag

[Victor1]

Ik heb vorige week een DeWalt 1600s radiaalzaag gekocht. Helaas waren er toch een paar mankementen:
De bevestigingsring om de klauw/juk met motor en blad van links naar rechts te sturen is kapot. Zie afbeelding) Hierdoor kan de positie niet vastgeklemd worden. Ik heb veel webshops bezocht maar ik kan geen klemring vinden. Weet iemand waar ik zo'n ring kan krijgen? Het is me ook een raadsel hoe ik deze ring kan bevestigen. Iemand tips?
Ik wil de machine ook gebruiken om te schulpen maar kan nergens een spouwmes en anti kickback vingers vinden. Iemand tips?

Alvast bedankt.



[chevy66]

Wat mis je nu precies? Maak eens duidelijke foto's van je onderdelen . Is je motor voorzien van bevestigingspunten voor een spouwmes en terugslag pallen? Is de zaag gemaakt bij tatry in italie?



[chevy66]

Als je machine is voorzien van een steun met een 16 mm gat voor de terugslagbeveiliging kan er volgens mij geen spouwmes op. Je hebt daarvoor een kap nodig, zoals op een DW729 zit. Daar zit een bevestiging voor zowel een spouwmes als een terugslagbeveiliging op. Op de website van kruis kan je zien, hoe de onderdelen er uit zien. Ze zijn helaas niet langer nieuw leverbaar volgens hun site.



[Victor1]

Beste chevy66,

Hartelijk dank voor je reactie. Ik had niet gedacht antwoord te krijgen op mijn bericht. Ik heb inmiddels meer fotos gemaakt en zal ze morgen plaatsen met duidelijke uitleg.



[chevy66]

Het is helaas moeilijk om informatie te vinden over oudere in europa gebouwde dewalts.



[L.N.]

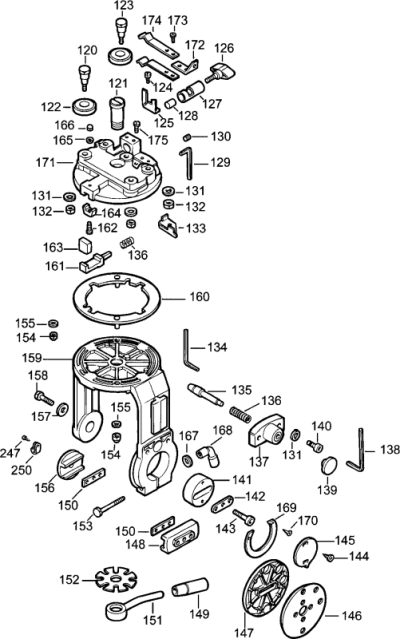

@Victor1: Ik kan eigenlijk niet zien wat er mis is met de bevestigingsring. Kun je dat verduidelijken? Helpt deze tekening? Die is van een ander model Dewalt radiaalzaag, maar de opbouw van de machine is hetzelfde:



Als je het onderdeel van jouw radiaalzaag kunt opmeten, dan kan ik zien of deze hetzelfde is als de DW125. Misschien is die wel nog leverbaar.

@chevy66: Veel van de Dewalt radiaalzagen (zoals de DW1251) zijn in Europa gebouwd. Daar is genoeg over te vinden.



[chevy66]

Ik ben benieuwd wat je dan kan vinden? Bouwjaren, types, toebehoren, uitwisselbaarheid van onderdelen, zeg maar van bouwjaar 1959 tot 1975. Machines gebouwd bij tatry in italie, machnes gebouwd in antwerpen, de verschllen, de gelijkenissen. En dan met name de professionele machines op krachtstroom. Dus bijvoorbeeld de DW 1600, DW 1875.



[Victor1]

@Victor1: Ik kan eigenlijk niet zien wat er mis is met de bevestigingsring. Kun je dat verduidelijken? Helpt deze tekening? Die is van een ander model Dewalt radiaalzaag, maar de opbouw van de machine is hetzelfde:

Bekijk bijlage 121291

Als je het onderdeel van jouw radiaalzaag kunt opmeten, dan kan ik zien of deze hetzelfde is als de DW125. Misschien is die wel nog leverbaar.

@chevy66: Veel van de Dewalt radiaalzagen (zoals de DW1251) zijn in Europa gebouwd. Daar is genoeg over te vinden.



[Victor1]

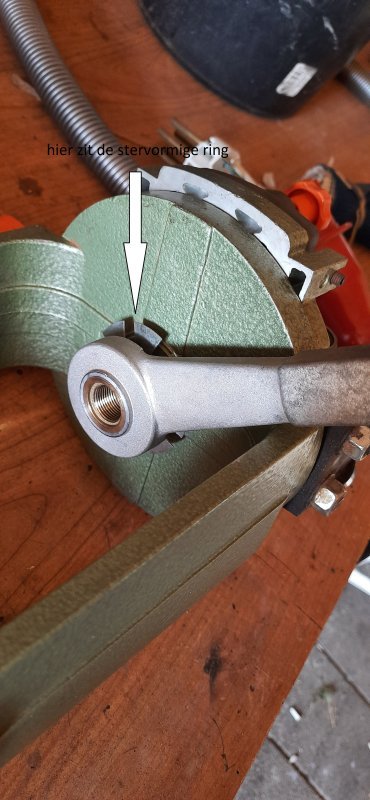

Beste mensen, ik heb foto's gemaakt en zal mijn hulpvraag verduidelijken. Ik heb uitputtend, maar zonder resultaat, geprobeerd de stervormige borgring (nr 152 op de bouwtekening van LN hierboven, een spouwmes en antikickback vingers te op internet te vinden (oa Kruis en engelse sites).

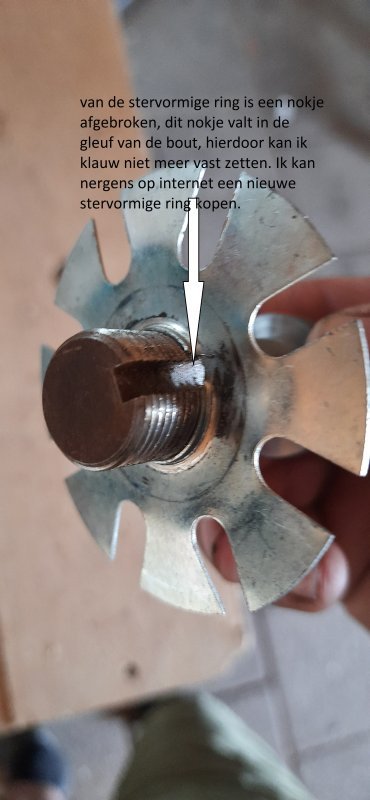

@LN er is een nokje van de stervormige ring afgebroken - zie foto

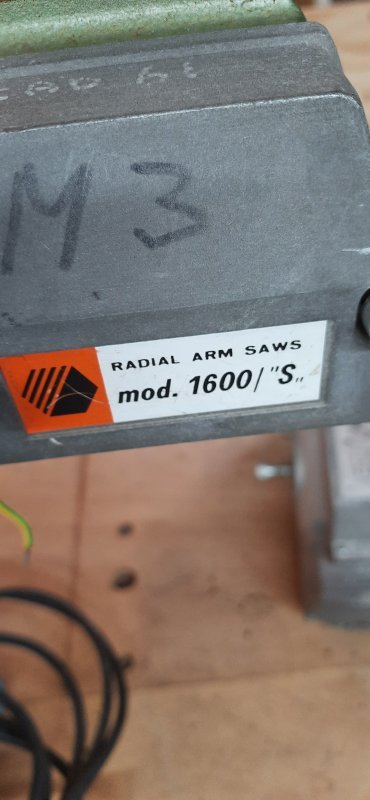

@chevy 66: ik kan weinig info vinden. bouwjaar onbekend, land van fabricage onbekend. HEt is een 1600s op krachtstroom.

De hulpvraag:

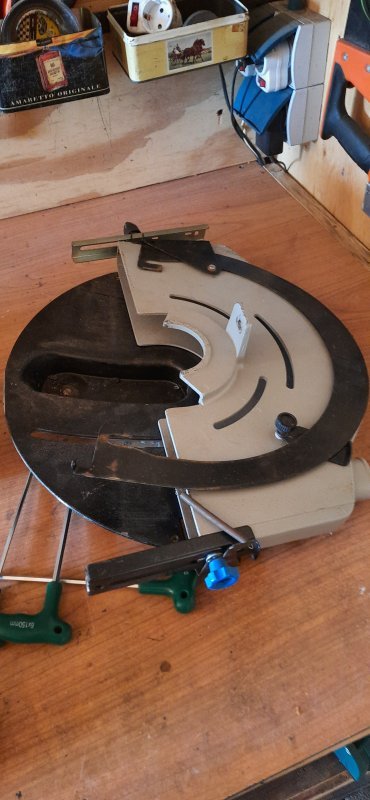

A kan ik nog ergens een spouwmes en antikickbackfingers krijgen en passen deze op mijn machine (zie foto)

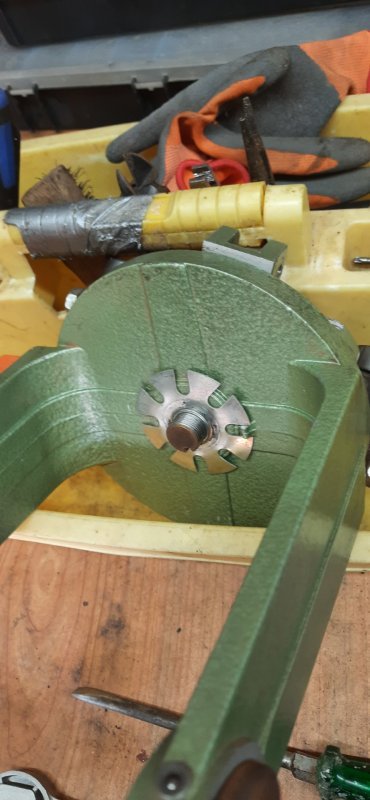

B kan ik nog ergen een stervormige borgring vinden (zie foto)

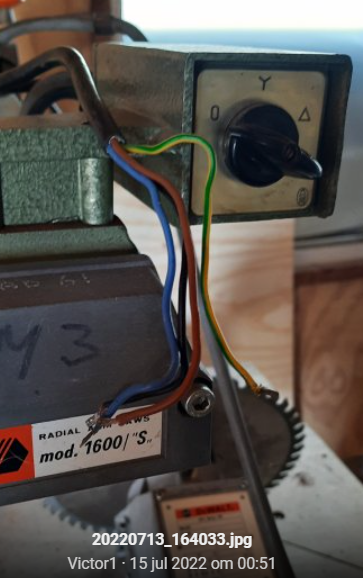

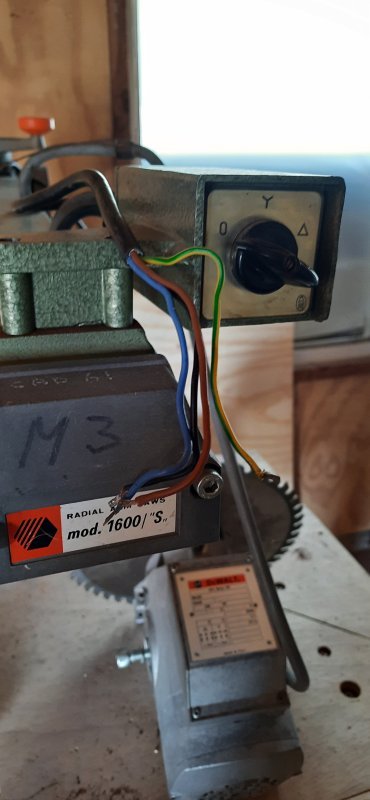

C hoe kan ik een 5 polige krachtstroom stekker aan de 4 aderige kabel bevestigen. Welke kleuren aan welke polen? (zie foto)

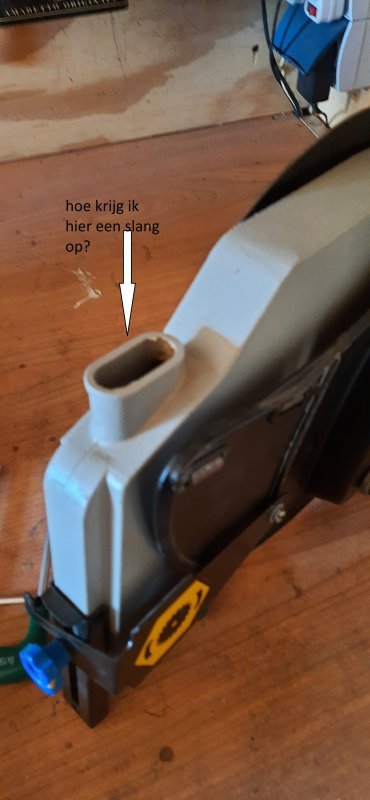

D hoe kan ik een afzuigslang aan de ovale opening van de beschermkap monteren. Er is een rubber verloopstukje maar deze is ook ovaal.

Op de foto's heb ik tekst ter verduidelijking getypt.

Bedankt voor jullie tijd



[ZotVanHout]

C hoe kan ik een 5 polige krachtstroom stekker aan de 4 aderige kabel bevestigen. Welke kleuren aan welke polen? (zie foto)

van welke draad is dit een foto ?
de bruine verwijst naar de huidige kleur voor een stroomdraad
grijs en zwart zijn de bijkomende kleuren bij krachtstroom
geelgroen is de aarding
de schakelaar geeft aan dat je van een ster- naar een driehoeksschakeling overgaat



[fantic]

Bruin, zwart en blauw zijn de 3 fasen op de stekker L1, L2 en L3 Geel/groen is aarde, door het wat ongelukkig fotograferen lijken er meer aders in de kabel te zitten.



[chevy66]

Bij een 5 polige stekker gebruik je de nul niet.. Massa gaat aan de dikke, de 3 draden gaan aan de overige drie pennen. Draait de motor de verkeerde kant op, dan moet je twee van de fase draden omwisselen. Testen zonder zaag op de as. De foto's laten weinig nuttige informatie zien. Maar het lijkt me een bij tatry in italie gebouwde machine. Met een 3 kw motor. Zaag max 350mm. Bouwjaar ergens jaren 80. Gezien de kleur, denk ik dat de kap van een elu radiaalzaag komt. Als je foto's maakt waar wat meer details op te zien zijn en een foto van de hele machine helpt dat. Dat nokje aan de veer, zou ik met wat las materiaal terugbrengen en op maat vijlen. Is de motor rond met een platte onderkant, of meer vierkant? Wat is de as maat?



[chevy66]

Het rubberen knietje staat bij kruis nog als leverbaar. Kijk bij dw 729. Dat is de zelfde machine als de elu ras, waar jouw grijze kap van af komt. Ik heb nog wat spullen van zo'n dw 729, maar of die passen, kan ik je niet vertellen. Maak betere foto's. De sluitring geeft kruis ook nog als leverbaar op. Of hij past is afhankelijk van de maat van je as.



[LFlab]

Ten aanzien van D zou mijn oplossing zijn, heel nauwkeurig in 3d CAD modelleren en 3d printen, misschien is er op sites zoals Thingiverse, Myminifactory, Cults3d of Grabcad wat te vinden (beetje een gok, maar je weet nooit).



[chevy66]

Er staat een dw 726 in onderdelen op marktplaats. Bij de kap zitten in ieder geval de kick back veertjes en volgens mij ook de bevestiging voor een spouwmes. Ik heb hier nog twee spouwmessen liggen, met de bijbehorende boutjes en plaatjes.



[Victor1]

Bruin, zwart en blauw zijn de 3 fasen op de stekker L1, L2 en L3 Geel/groen is aarde, door het wat ongelukkig fotograferen lijken er meer aders in de kabel te zitten.

het zijn 4 aders inderdaad. verwijzen de codes L1, L2, L3 naar de aansluitpunten van een 5 polige krachtstroomstekker? Zo ja, dan moet het me lukken.



[Victor1]

Het rubberen knietje staat bij kruis nog als leverbaar. Kijk bij dw 729. Dat is de zelfde machine als de elu ras, waar jouw grijze kap van af komt. Ik heb nog wat spullen van zo'n dw 729, maar of die passen, kan ik je niet vertellen. Maak betere foto's. De sluitring geeft kruis ook nog als leverbaar op. Of hij past is afhankelijk van de maat van je as.

ja. ik heb het gezien bij kruis. Maar het rubberen knietje is heeft ook een ovale opening volgens mij. Dus dan dezelfde vraag: hoe sluit ik een slang op het knietje aan.

De sluitring leverbaar bij kruis? Ik heb meer dan 20 tekeningen bestudeerd maar bij mij zegt hij: niet meer leverbaar. Als u een link heeft ben ik u dankbaar.



[Victor1]

Er staat een dw 726 in onderdelen op marktplaats. Bij de kap zitten in ieder geval de kick back veertjes en volgens mij ook de bevestiging voor een spouwmes. Ik heb hier nog twee spouwmessen liggen, met de bijbehorende boutjes en plaatjes.

jemig, wat een fantastische hulp krijg ik hier op het forum. Denkt u dat de spoumessen en kickback vingers op mijn beschermkap passen? Ik heb immers een dw1600s .Zie fotos



[Victor1]

Bij een 5 polige stekker gebruik je de nul niet.. Massa gaat aan de dikke, de 3 draden gaan aan de overige drie pennen. Draait de motor de verkeerde kant op, dan moet je twee van de fase draden omwisselen. Testen zonder zaag op de as. De foto's laten weinig nuttige informatie zien. Maar het lijkt me een bij tatry in italie gebouwde machine. Met een 3 kw motor. Zaag max 350mm. Bouwjaar ergens jaren 80. Gezien de kleur, denk ik dat de kap van een elu radiaalzaag komt. Als je foto's maakt waar wat meer details op te zien zijn en een foto van de hele machine helpt dat. Dat nokje aan de veer, zou ik met wat las materiaal terugbrengen en op maat vijlen. Is de motor rond met een platte onderkant, of meer vierkant? Wat is de as maat?

alweer! volgens mij moet ik eruit komen met jullie hulp! ik heb ook aan deze oplossing met laswerk gedacht. Als ik nieuw niet kan krijgen ga ik voor deze oplossing.

IK maak nog meer fotos van de kap en van de hele machine. zaag is inderdaad 350mm volgens mij is de motor 4 pk. Ik ga NU naar werkplaats voor uw vragen.



[Dencom]

ja. ik heb het gezien bij kruis. Maar het rubberen knietje is heeft ook een ovale opening volgens mij. Dus dan dezelfde vraag: hoe sluit ik een slang op het knietje aan.

Zoek op verloop ovaal rond

AEG Electrolux Verloop Ovaal / Rond Stofzuiger 9001967166

AEG, Electrolux, Stofzuiger, Verloop, Koppeling, Voor Buis, ZE050,

www.onderdelenexpert.nl
