Advies gevraagd m.b.t. methodes om complexe 3d bochten te maken

[PaslodeR]

Goedemorgen allen,

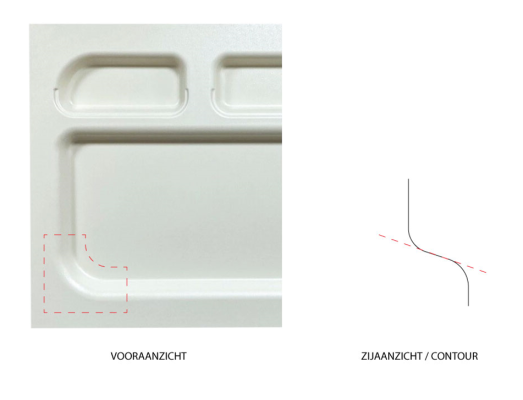

Ik ben op zoek naar manieren om complexe 3d bochten uit hout (plaatmateriaal) te maken (mallen en lamineren wellicht?). De vorm die ik momenteel probeer te maken is als aangegeven in deze afbeelding:


Het is een tamelijk complexe bocht (sowieso voor mijn brein) want gebogen in meerdere vlakken.

Hoe zouden jullie dit aanpakken? Advies over welke zoekwoorden ik zou moeten gebruiken om hier meer over te vinden zijn al welkom, want ik heb geen idee hoe ik dit moet noemen in het Nederlands (of let alone Engels).

Bij voorbaat dank! En alvast een prettige vrijdag allemaal!

NB ik wist niet zeker in welk subforum ik deze vraag moest stellen, het leek me in de jachtbouw te passen, maar mocht het op een andere plek beter passen, dan hoor ik het natuurlijk graag.

Groeten,

PaslodeR



[henkverhaar]

profielfrees en freesmal?



[Superkees]

Ik denk dat je zou moeten kijken hoe een CNC dit doet. Dan kom je op meerdere freesgangen, waarbij je voor de bovenste bocht een bolfreesje met een kleine straal gebruikt, voor het schuine gedeelte bestaat er wellicht een freesje met verstelbare snijplaten en voor het onderste deel een frees die de bochtstraal zo goed mogelijk benadert.

Of je moet wellicht meer naar hoe met dat vroeger zou doen: steken, snijden en schuren, totdat je de juiste vorm hebt.



[PaslodeR]

Dank voor de adviezen, ik had moeten vermelden dat het redelijk dunwandig zou moeten worden. Zelf denk ik dan al snel aan lamineren, maar omdat ik daar geen enkele ervaring mee heb (anders dan weten wat het betekent heb ik ook geen enkel idee hoe dit aan te vliegen.

Maar het maken uit massief hout is niet de bedoeling: het uiteindelijke werkstuk bestaat uit 4 bochten en is dan 60cm bij 60cm.

Groeten,

PaslodeR



[Superkees]

Uit wat voor hout wil je het dan wel maken?



[Jurriaan]

Je kunt natuurlijk ook van 2 kanten CNC frezen. Dan kan het dun worden.



[PaslodeR]

Uit wat voor hout wil je het dan wel maken?

Ik had zelf bedacht dat het wel te lamineren zou moeten kunnen met 1,5mm okoumé, want dat heb ik hier staan, maar ik heb dus geen idee hoe dat in dit geval qua lamineren en malletje bouwen etc. zou moeten. Gevalletje klok, klepel

Hoe zou je zo'n 3d bocht nou noemen als je er op zou willen zoeken? Iemand een idee?

Prettig weekend alvast by the way



[rolandvs]

Hoe dik is de zijaanzicht of contour. Zijn standaard freesbeitel die het profiel in een keer kunnen maken. Ik snap niet hoe je bij complex komt. Is standaard beitel en mal of met hulpstuk in middelpunt vastzetten.
Weet ook niet of dit 3d zo compleet is. Dan werk ik tegenwoordig 5d



[Efvee]

De geëigende methode uit modelbouw is laagjes hout/triplex/board zagen, stapelen en dan schuren of vullen, afhankelijk hoe groot je de gaten hebt gemaakt.



[Bert Vanderveen]

De simpelste vorm van 3D is "compound angle". De neus van de oude "Hondekop"treinstellen van onze NS is daar een voorbeeld van. Buigen over twee assen, dus. Zelfde als vormen over twee assen in afnametechnieken zoals frezen en cnc.
Kijk eens naar het Youtube filmpje van deze Engelsman waarin hij een wasbekken maakt van multiplex:

Ook compound angles, dus. Herleid tot meerdere, gestapelde, 2d-vormen. Een zelfde techniek kun je gebruiken voor het maken van mallen voor lamineren met dunne stroken hout.



[henkverhaar]

Dieptrekken (niet echt geschikt voor hout...); lamineren uit heel dun fineer (of beter, met papier...); gieten (hout omzetten in viscose...)



[knotwilg]

lamineren uit heel dun fineer

Heel lang geleden, gebruikten we houtkrullen om engeltjes voor in de knerstboom te maken. Die werden eerst geweekt in water en dan in vorm gedraaid en gebogen. Met wasknijpers werd de vorm behouden tot de krullen droog waren. Dan plakken.
Misschien is iets dergelijks hier een optie?

Kun je nat hout eigenlijk lijmen?



[henkverhaar]

Kun je nat hout eigenlijk lijmen?

Absoluut. Met een watergedragen lijm. Zoals een PVA lijm, of een ureum-formaldehyde lijm of fenol-formaldehyde lijm; voor UF lijmen is het zelfs beter als het hout niet kurkdroog is. Wel klemmen totdat het geheel goed droog is (dus niet alleen uitgehard...)

Bevochtigd hout dat droog was lijmt volgens mij wel (veel) beter dan groen hout...



[PaslodeR]

Bedankt allen voor jullie reacties, zit veel bruikbaars en inspirerends tussen! Ik ga er mee aan de slag en het eindresultaat laat ik t.z.t. wel zien.

Groeten,

PaslodeR
