Zwaluwstaartjes - layout

[denbelg]

Ik ben wat aan het experimenteren met dovetails, ik denk dat dit zwaluwstaartjes zijn in het nederlands? Voor het correct zagen neem ik aan dat het vooral oefenen is (momenteel gebruik ik nog een saw guide). Maar voor layout zag ik niet meteen "optimale" methodes.

Online zie ik vooral mensen dit met een passer doen of uitrekenen.

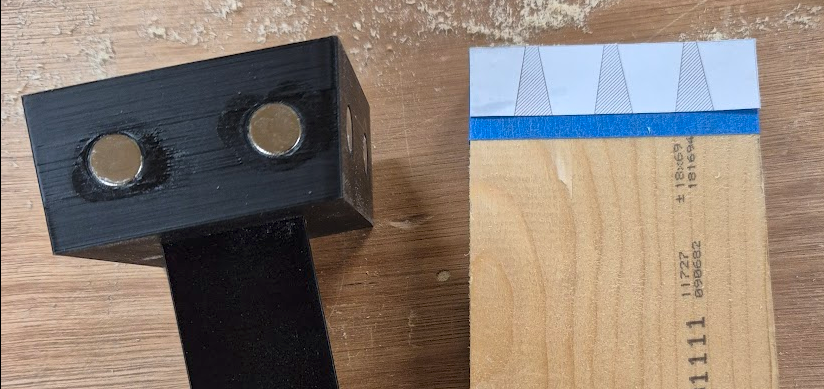

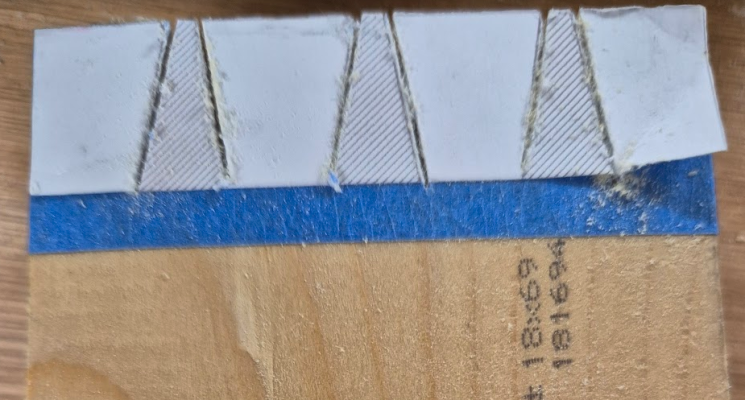

Ik dacht het met templates te doen:





Welke methodes gebruiken jullie om enigzins snel de layout te doen?



[MarcelvdW]

Ik heb zelf een houten blokhaakje gemaakt waarmee het gemakkelijk aftekenen is
maar dat ligt nu in m'n werkplaats (en ik zit met een glas wijn achter de laptop ;-)

Het idee is zoals dit



[thomasz]

Nog een aftekenhulpstuk:

Peaktool zwaluwstaart aftekenhulpstuk zwart - Baptist

Dubbel zwaluwstaart aftekenhulpstuk. Met dit hulpstuk tekent u makkelijk 1:5 en 1:8 hoeken af voor zwaluwstaartverbindingen in zacht- en hardhout.

baptist.nl



[thomasz]

De grootte en de verdeling van de zwaluwstaarten hangen af van het soort hout, de dikte, de breedte en je eigen voorkeur. Daar zijn dus wel aftekenmallen voor de hoeken voor, maar voor zover ik weet geen mallen om in één keer alle zwaluwstaarten af te te tekenen.
Jouw idee met papieren malletjes is zo gek nog niet.



[denbelg]

Zulk een hulpstuk helpt met de hoek, maar (tenzij ik iets mis) toch niet specifiek met de layout right?

Daarmee bedoel ik: berekenen hoe breed dit moet zijn, hoever uit mekaar etc? Om snel te kiezen (en over te brengen) welke je juist wilt:



[MarcelvdW]

Met de layout bedoel je hoeveel vertandingen je uitzet over de zijdes die je in elkaar wilt laten grijpen toch?

Hier voor het gemak een plaatje van internet


Werk je met in verhouding dunner / breder spul dan op bovenstaande tekening
dan pas je het aantal tanden/staarten daar op aan.
Op het oog en gevoelsmatig moet het ook een goede verhouding zijn.

En zoals hierboven: je maakt een gelijke verdeling van de staarten
en je eindigt aan beide zijdes met de helft daarvan.



[Peter de B.]

Misschien heb je hier iets aan.



[boertje125]

Snel en met de hand is een beetje tegenstrijdig.
er is niets mis met jouw methode om er een printje op te plakken.
Maar anders is de methode die @MarcelvdW aangeeft het meest praktisch.
voor de standaard uitvoering Marcel deelt de breedte door 6 maar dat kan ook een ander even getal zijn.
Soms wil je echter een ander effect vooral als je met verschillende kleuren hout werkt.
dan is het maar net wat je mooi vind.



[Rizz]

Wmb is een passer toch lekker snel en altijd symmetrisch
