Welke verbinding voor hoek balken aan muur

IJsvogel

Nieuw lid
16 jun 2021
4
0
Waalwijk
Ik heb al veel geleerd via dit forum, maar heb nu een constructie waar ik niet helemaal uit kom, ben al dagen aan het zoeken wat de beste oplossing is. Het volgende is het geval; ik wil in mijn houten woning (grenen blokhut van 90mm) een vide van 300 x 300 cm maken, enkel om op te slapen. Deze vide komt op balken van 70 x 170mm aan de randen, en balken van 45 x 145 er tussen. Nu schroef ik aan één buitenmuur een balk van 70 x 170 en wil daar de andere balk van 70 x 170 in een hoek van 90 graden op laten rusten. Doe ik dat nu het beste met een pen/gat (mortise and tenon), half hout, randeelverbinding of iets anders? Ik wil wel alleen hout in het zicht, geen metalen balkdragers o.i.d.


ZotVanHout

Oud hout
8 jan 2016
3.683
859
Klein-Brabant, Vlaanderen
Ik heb al veel geleerd via dit forum
en je hebt je nu als nieuw lid aangemeld
welkom !
(wat jouw kundigheid + uitrusting zijn, kunnen we nog niet inschatten)
Nu schroef ik aan één buitenmuur een balk van 70 x 170
als je deze balk tegen een buitenmuur schroeft, dan is de doorsnede meer dan voldoende
randeelverbinding

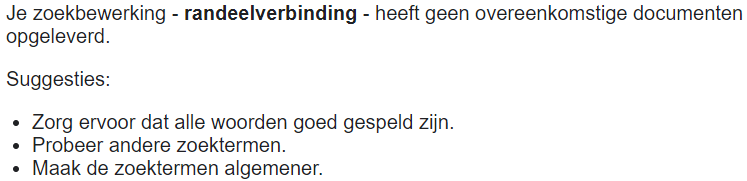

ik sta altijd klaar om mijn noord-nederlands bij te schaven, maar google zegt 'noppes'

Ik wil wel alleen hout in het zicht, geen metalen balkdragers o.i.d.
als houten draagstruktuur voor een plat dak, heb ik zo iets in mekaar getimmerd
gewoon de moederbalken iets ingefreesd & daarin de kinderbalken neergelaten
nou ja, moeder en kind hebben dezelfde doorsnede
als je denkt dat dit het kan worden, dan maak ik een paar foto's
heb er ook een freesmal voor gemaakt

voetnoot: bij een vraag naar praktische raad is een schets altijd nuttig


IJsvogel

Nieuw lid
16 jun 2021
4
0
Waalwijk
Dank voor het welkom! :)
Mijn kundigheid: zit in een hele andere hoek dan hout, maar wel technisch inzicht, ik freubel alles zelf in en om het huis, m.b.v. youtube/google. Ben in bezit van afkortzaag, Makita invalzaag met lineal, zelfbouw freestafeltje en zaagtafel.

Hoe die randeelverbinding erin komt weet ik niet, ik bedoel(de) een raveelverbinding :)

De kinderbalken (45x145) heb ik al ingefreesd in de moederbalk (70x170) m.b.v. een mal en kopieerring, maar ik twijfel over de laatste balk, die ook 70x170 is, hoe die te bevestigen op een nette en stevige manier.


ZotVanHout

Oud hout
8 jan 2016
3.683
859
Klein-Brabant, Vlaanderen
Mijn kundigheid: zit in een hele andere hoek dan hout, maar wel technisch inzicht, ik freubel alles zelf in en om het huis, m.b.v. youtube/google. Ben in bezit van afkortzaag, Makita invalzaag met lineal, zelfbouw freestafeltje en zaagtafel.
hierbij heb je jezelf dan voorgesteld
altijd handig om te weten welk hout we in het vuur hebben

ik bedoel(de) een raveelverbinding
De kinderbalken (45x145) heb ik al ingefreesd in de moederbalk (70x170) m.b.v. een mal en kopieerring, maar ik twijfel over de laatste balk, die ook 70x170 is, hoe die te bevestigen op een nette en stevige manier.
die van 70x170 komt dus in L-vorm tegen de moederbalk ?
eigenlijk is het een kinderbalk
waarom dan geen 45x145 ?
het meest eenvoudige is die tegen de kop van die 70x170 te schroeven
schroefgaten met prop opvullen


IJsvogel

Nieuw lid
16 jun 2021
4
0
Waalwijk
die van 70x170 komt dus in L-vorm tegen de moederbalk ?
eigenlijk is het een kinderbalk
waarom dan geen 45x145 ?
het meest eenvoudige is die tegen de kop van die 70x170 te schroeven
schroefgaten met prop opvullen
Ja, klopt, maar omdat het de buitenste is wil ik deze gelijk houden aan de andere 2, puur esthetische redenen.

Maar is dat ook de mooiste en stevigste oplossing? Aangezien het er maar 1 is mag het best wat werk kosten om er iets moois/beters van te maken.


ZotVanHout

Oud hout
8 jan 2016
3.683
859
Klein-Brabant, Vlaanderen
omdat het de buitenste is wil ik deze gelijk houden aan de andere 2, puur esthetische redenen.
. . .
Maar is dat ook de mooiste en stevigste oplossing? Aangezien het er maar 1 is mag het best wat werk kosten om er iets moois/beters van te maken.
je wil deze kinderbalk, die dezelfde doorsnede heeft als de moederbalken, op dezelfde hoogte plaatsen als de moederbalken

ik ga er mee akkoord dat een prop aan de buitenzijde van de raveelverbinding niet de meest discrete manier is om die grote kinderbalk te bevestigen
je dient immers rekening te houden met de tekening, en die kan verschillend zijn tov de tekening van de balk

ik denk aan alternatieven met een verbinding die onzichtbaar blijft, of aan de binnenzijde zit
1) standaarddeuvels + lijmen
nadeel is dat die deuvels kort zijn
ik denk dat een 8 mm niet langer dan 40 mm is, zodat je moet vermijden dat de buitenbalk gewoon naar
beneden tuimelt
ofwel koop je een stuk rondhout met ribbels & maak je je deuvels op maat
2) schuine gaten in de moederbalk boren + daarin schroeven die de buitenbalk aantrekken
volgens het principe van de kreg jig's

stevigst ?
dat zijn houttrekbouten
esthetisch zijn die niet echt
tenzij je ook hier met een prop werkt
die evenmin perfekt esthetisch is

  • Leuk
Waarderingen: IJsvogel

IJsvogel

Nieuw lid
16 jun 2021
4
0
Waalwijk
je wil deze kinderbalk, die dezelfde doorsnede heeft als de moederbalken, op dezelfde hoogte plaatsen als de moederbalken

ik ga er mee akkoord dat een prop aan de buitenzijde van de raveelverbinding niet de meest discrete manier is om die grote kinderbalk te bevestigen
je dient immers rekening te houden met de tekening, en die kan verschillend zijn tov de tekening van de balk

ik denk aan alternatieven met een verbinding die onzichtbaar blijft, of aan de binnenzijde zit
1) standaarddeuvels + lijmen
nadeel is dat die deuvels kort zijn
ik denk dat een 8 mm niet langer dan 40 mm is, zodat je moet vermijden dat de buitenbalk gewoon naar
beneden tuimelt
ofwel koop je een stuk rondhout met ribbels & maak je je deuvels op maat
2) schuine gaten in de moederbalk boren + daarin schroeven die de buitenbalk aantrekken
volgens het principe van de kreg jig's

stevigst ?
dat zijn houttrekbouten
esthetisch zijn die niet echt
tenzij je ook hier met een prop werkt
die evenmin perfekt esthetisch is
Dank voor je hulp! Ik ben er ondertussen enigszins uit, ook met behulp van een buurtbewoner met ver gevorderde timmervaardigheden. Ik heb de moederbalk op dezelfde manier ingefreesd als voor de kinderbalken (die mal had ik toch al) en de zijbalk voorzien van een 'pen' in die maat. Bevestigen ga ik doen met je optie 2, schroeven schuin erin, een van boven een een van binnenuit, welke later afgedekt worden.
Nogmaals dank voor je hulp! :)
