Welk scharnier ?

[boeda]

Beste forumleden,

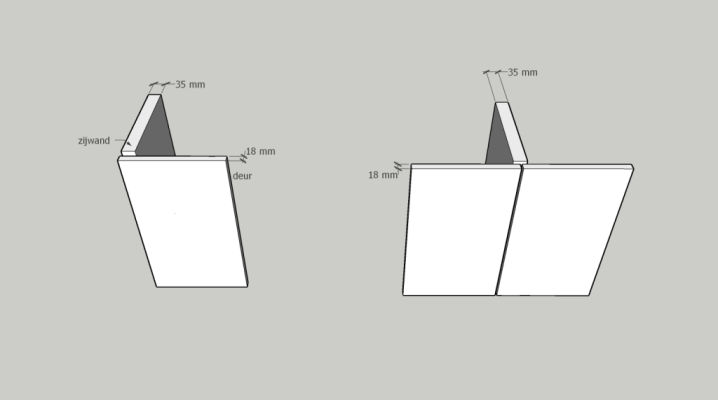

Ik zie door het bos de bomen niet meer, kan mij hier iemand op weg zetten om het juiste scharnier en montageplaat te vinden voor de twee situaties opgegeven in de bijgevoegde tekening en hoe de boor positie te bepalen (boormal?). Blum of Hettich of ander degelijk merk maakt mij niet uit.

Mijn probleem is vooral de dikte van de zijwand of tussenwand. voor de zijwand zou ik voor een full opdek gaan, in het midden zou ik voor een half opdek gaan.

Alle info is welkom.
Benny



[bobmartin]

Blum Catalogue 2022-2023 NL V3

176 Scharnieren 〉 MODUL – scharnieren 〉 Standaardscharnier Catalogus 2022/2023 • KA-150 100°-scharnier Webcode DQE3XA Gebruik Bestelinformatie Hoekaanslag

publications.blum.com



[rinus]

Voor de zijwand voorliggend en voor de tussenwand halfvoorliggend.

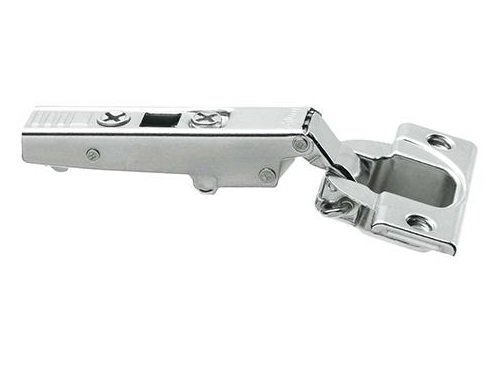

Blum scharnier nodig? | Klik Hier voor info - Meubelbeslag Online

Groot Assortiment Blum Scharnieren voor verschillende toepassingen. ✅Professionele Service en Snelle Levering.

www.meubelbeslagonline.nl



[Jurriaan9]

Nuttige info. Kan ik van de week toepassen met het maken van een underlayment kastenwand.



[dvh]

Beste forumleden,

Ik zie door het bos de bomen niet meer, kan mij hier iemand op weg zetten om het juiste scharnier en montageplaat te vinden voor de twee situaties opgegeven in de bijgevoegde tekening en hoe de boor positie te bepalen (boormal?). Blum of Hettich of ander degelijk merk maakt mij niet uit.

Mijn probleem is vooral de dikte van de zijwand of tussenwand. voor de zijwand zou ik voor een full opdek gaan, in het midden zou ik voor een half opdek gaan.

Alle info is welkom.
Benny
Bekijk bijlage 124590

Je zou een frontopdek van resp. +/- 33mm en +/- 16mm moeten hebben voor je opliggende en halfopliggende deuren. In de Blum catalogus vind ik toch niet direct scharnieren hiervoor.
Is het een optie om je deuren inliggend te maken?



[rinus]

Ja, want er zijn voorliggende, halfvoorliggende en inliggende scharnieren. Zie mijn eerdere link.



[Emilio]

Beste forumleden,

Ik zie door het bos de bomen niet meer, kan mij hier iemand op weg zetten om het juiste scharnier en montageplaat te vinden voor de twee situaties opgegeven in de bijgevoegde tekening en hoe de boor positie te bepalen (boormal?). Blum of Hettich of ander degelijk merk maakt mij niet uit.

Mijn probleem is vooral de dikte van de zijwand of tussenwand. voor de zijwand zou ik voor een full opdek gaan, in het midden zou ik voor een half opdek gaan.

Alle info is welkom.
Benny
Bekijk bijlage 124590

De tussenwand is standaard, dus die staat netjes in de catalogus, maar waarom zou je de kopse wand zo dik willen maken? Dat maakt het mogelijk onnodig lastig?



[boeda]

De tussenwand is standaard, dus die staat netjes in de catalogus, maar waarom zou je de kopse wand zo dik willen maken? Dat maakt het mogelijk onnodig lastig?

Is een bestaande kast waar klant deuren aan wil, aan de zijkant gelijkkomend met de buitenkant.



[boeda]

Je zou een frontopdek van resp. +/- 33mm en +/- 16mm moeten hebben voor je opliggende en halfopliggende deuren. In de Blum catalogus vind ik toch niet direct scharnieren hiervoor.
Is het een optie om je deuren inliggend te maken?

Heeft de klant zijn voorkeur niet, is een bestaande kast.



[jorisvh]

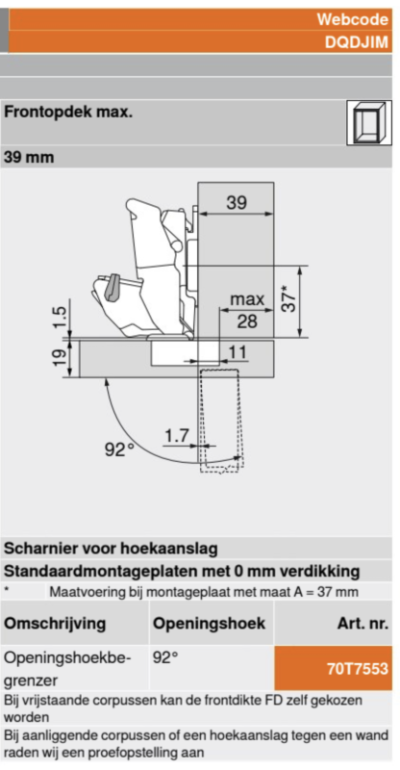

De 35mm opdek (links) kan met een 125gr scharnier, montageplaat 0mm, boorafstand 24mm (afstand zijkant deur tot buitendiameter 35mm gat - wat hieronder max 28mm is).

Blum-catalogus en -werkhandboek 2022-2023_nl

90 Scharnieren 〉 CLIP top BLUMOTION | CLIP top – scharnieren 〉 Toepassing dikke deuren Catalogus 2022/2023 • KA-150 125°-scharnier Webcode DQDJIM Gebruik

publications.blum.com

De rechtse, 16mm opdek kan met een standaard hoekaanslag 110gr scharnier, montageplaat 0mm, boorafstand 5mm.



[Wim Kluck]

Ik adviseer maak een proefopstelling. Eigenlijk voor alles dikker dan 22 mm hout./plaat.



[boeda]

De 35mm opdek (links) kan met een 125gr scharnier, montageplaat 0mm, boorafstand 24mm (afstand zijkant deur tot buitendiameter 35mm gat - wat hieronder max 28mm is).
Bekijk bijlage 124668

Blum-catalogus en -werkhandboek 2022-2023_nl

90 Scharnieren 〉 CLIP top BLUMOTION | CLIP top – scharnieren 〉 Toepassing dikke deuren Catalogus 2022/2023 • KA-150 125°-scharnier Webcode DQDJIM Gebruik

publications.blum.com

De rechtse, 16mm opdek kan met een standaard hoekaanslag 110gr scharnier, montageplaat 0mm, boorafstand 5mm.

Bedankt voor de informatie hier kan ik zeker mee verder.



[hahnwerke]

De 35mm opdek (links) kan met een 125gr scharnier, montageplaat 0mm, boorafstand 24mm (afstand zijkant deur tot buitendiameter 35mm gat - wat hieronder max 28mm is).
Bekijk bijlage 124668

Blum-catalogus en -werkhandboek 2022-2023_nl

90 Scharnieren 〉 CLIP top BLUMOTION | CLIP top – scharnieren 〉 Toepassing dikke deuren Catalogus 2022/2023 • KA-150 125°-scharnier Webcode DQDJIM Gebruik

publications.blum.com

De rechtse, 16mm opdek kan met een standaard hoekaanslag 110gr scharnier, montageplaat 0mm, boorafstand 5mm.

Weer wat geleerd, ik wist niet dat dit soort scharnieren bestonden!

Rick
