Goedemiddag. Ik ben een handige klusser maar houtbewerking is vrij nieuw voor mij. Nu heb ik mijzelf voor de uitdaging gesteld om een TV meubel te maken. Na het nodige potloodwerk heb ik eea uitgewerkt in Fusion 360 en dit wilde ik graag eens aan de woodworkers voorleggen voor feedback, tips en tricks.

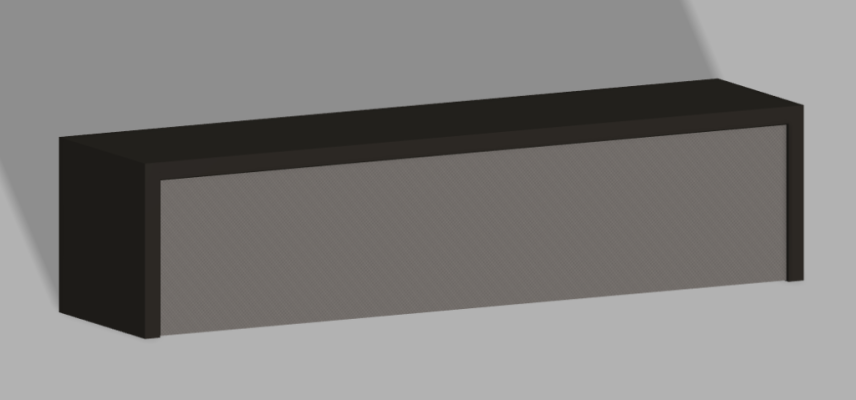

Het betreft een vrij minimalistisch ontwerp: een zwevend meubel met een dikke omkadering, met als front één grote lade die bekleed is met speakerdoek. Hierachter kan ik dan een soundbar plaatsen. De bruto maten zijn 40 x 40 x 164 cm. Ik heb bewust gekozen voor een front uit één stuk en een lade in plaats van een vaak geziene klep omdat me dat praktischer en mooier lijkt.
Ik heb alles ontworpen rondom twee ikea maximera lades. Deze hebben de goede maat, degelijke rails en stelmogelijkheden voor het front. Het front wordt op beide lades gemonteerd.

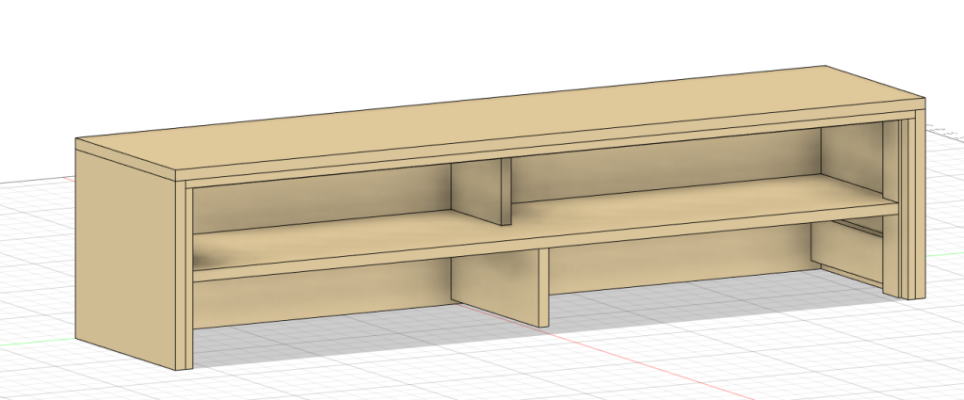

Om het dikke kader te verkrijgen gebruik ik voor al het hout 22mm MDF wat aan de binnenkant opgedikt is met nog eens een strook van 22mm. Ik kom precies uit met één plaat MDF die ik bij de houthandel laat zagen bij gebrek aan een zaagtafel. Verstek is dus niet mogelijk.
Het meubel zal in elkaar gezet worden met lamellen en lijm, en schroeven vanuit de achterwand en binnenzijde waar nodig. Ik zie het meest op tegen het superstrak afwerken en lakken van het frame maar dat hoort er nu eenmaal bij

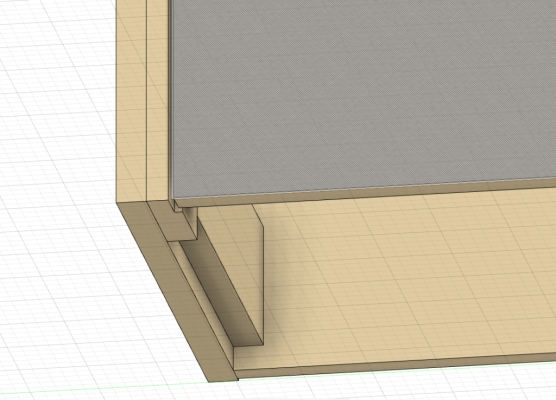

Concrete praktische vraag m.b.t het front: wat is handig qua marges rond het ladefront? Het front moet tussen het frame vallen waarbij het iets terugvalt. Ik ben van plan om hem 5mm te verzinken, en rondom het front 3mm speling aan te houden. Het front heeft ook 3mm overlap over de ingefreesde rand zodat je nooit langs het front de kast in kijkt. Zijn dit redelijke marges? Ik wil natuurlijk dat de lade ten alle tijden goed sluit, maar anderzijds ben ik ook weer bang om teveel speling aan te houden en daarmee een kier te creeren...

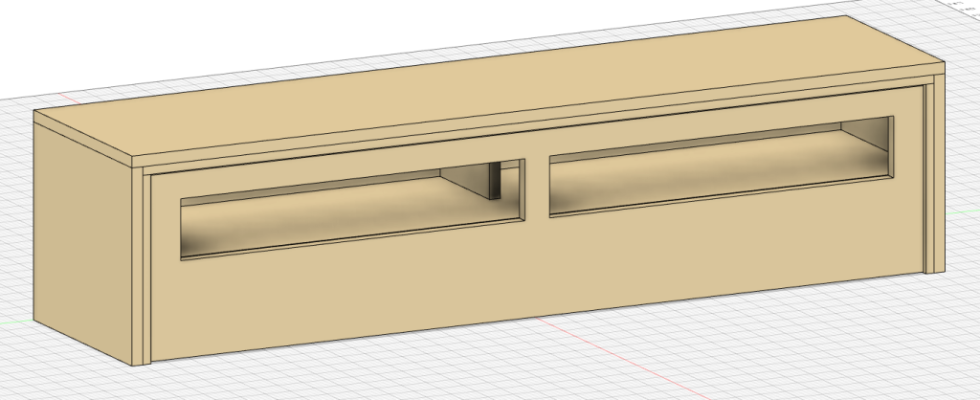

Nog een praktische vraag: ik wil de opening in het front zo groot mogelijk maken om het geluid niet teveel dwars te zitten. Wat voor breedte zou ik aan kunnen houden voor de rand boven en tussen de openingen waarbij het geheel nog wel stevig (en recht) blijft? ik heb nu 5cm in gedachten; zou ik dit misschien nog iets kunnen verkleinen?
Het betreft een vrij minimalistisch ontwerp: een zwevend meubel met een dikke omkadering, met als front één grote lade die bekleed is met speakerdoek. Hierachter kan ik dan een soundbar plaatsen. De bruto maten zijn 40 x 40 x 164 cm. Ik heb bewust gekozen voor een front uit één stuk en een lade in plaats van een vaak geziene klep omdat me dat praktischer en mooier lijkt.
Ik heb alles ontworpen rondom twee ikea maximera lades. Deze hebben de goede maat, degelijke rails en stelmogelijkheden voor het front. Het front wordt op beide lades gemonteerd.
Om het dikke kader te verkrijgen gebruik ik voor al het hout 22mm MDF wat aan de binnenkant opgedikt is met nog eens een strook van 22mm. Ik kom precies uit met één plaat MDF die ik bij de houthandel laat zagen bij gebrek aan een zaagtafel. Verstek is dus niet mogelijk.
Het meubel zal in elkaar gezet worden met lamellen en lijm, en schroeven vanuit de achterwand en binnenzijde waar nodig. Ik zie het meest op tegen het superstrak afwerken en lakken van het frame maar dat hoort er nu eenmaal bij
Concrete praktische vraag m.b.t het front: wat is handig qua marges rond het ladefront? Het front moet tussen het frame vallen waarbij het iets terugvalt. Ik ben van plan om hem 5mm te verzinken, en rondom het front 3mm speling aan te houden. Het front heeft ook 3mm overlap over de ingefreesde rand zodat je nooit langs het front de kast in kijkt. Zijn dit redelijke marges? Ik wil natuurlijk dat de lade ten alle tijden goed sluit, maar anderzijds ben ik ook weer bang om teveel speling aan te houden en daarmee een kier te creeren...
Nog een praktische vraag: ik wil de opening in het front zo groot mogelijk maken om het geluid niet teveel dwars te zitten. Wat voor breedte zou ik aan kunnen houden voor de rand boven en tussen de openingen waarbij het geheel nog wel stevig (en recht) blijft? ik heb nu 5cm in gedachten; zou ik dit misschien nog iets kunnen verkleinen?
