Trapdraaibank

[de Haan]

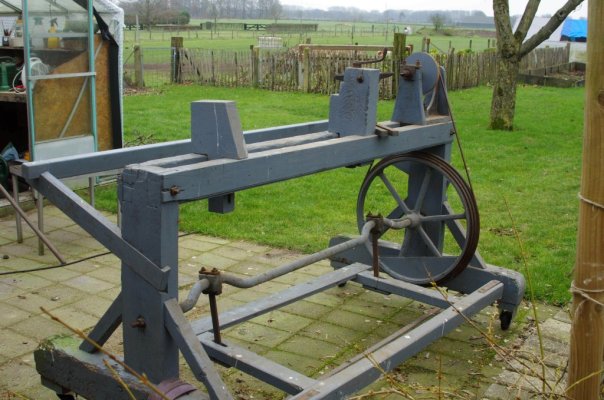

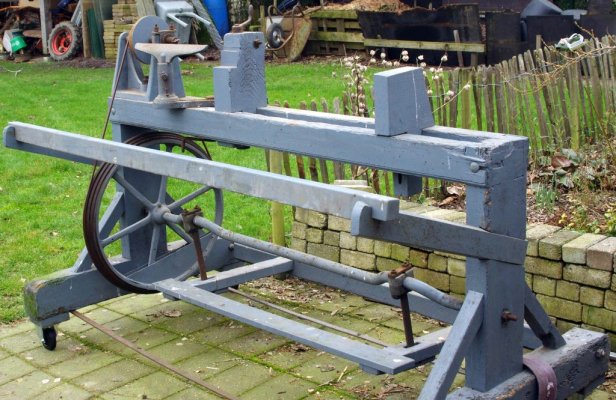

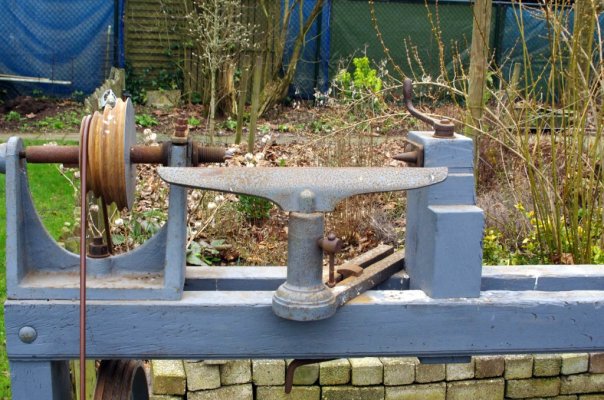

Ik zag op marktplaats een houten trapdraaibank te koop staan en kon hem niet laten staan.
Heeft 4 snelheden.
Je kan zittend draaien, dan wordt de draaibank gelijk een stuk zwaarder.
Tussen de centers zit 140cm en een centerhoogte van 25cm.
Ondanks zijn leeftijd zit er in het houtwerk nergens speling en is daardoor erg stijf.

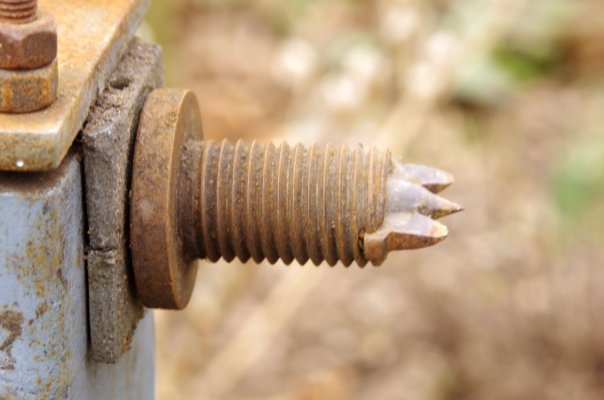

Alleen de as op de vaste kop is 30mm en een klein beetje, moet dus zien dat dat M33 word.
Als iemand dit wil maken of ergens te koop weet.



[EdP]

Leuk ding . Ik heb ‘m ook voorbij zien komen op marktplaats. Goed voor de conditie, lijkt me.



[Efvee]

Die 'M30 en een beetje' is mogelijk UNC 1 1/4"?



[de Haan]

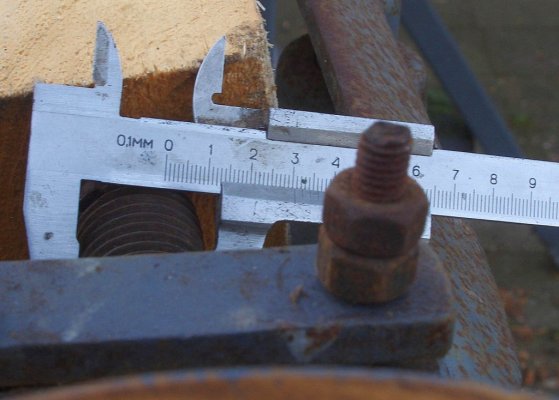

Die UNC 1 1/4 is als ik het lees 31,750mm wat ik op de schuifmaat meet kan je op de foto hieronder lezen.

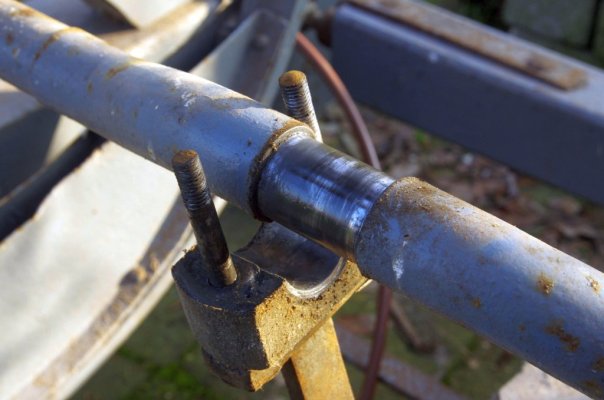

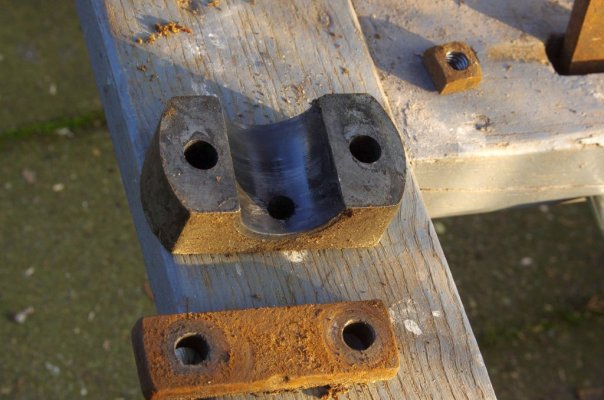

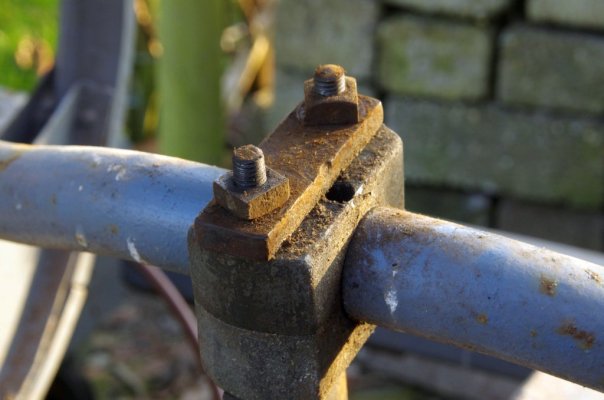

Ik heb de lagers ook even bekeken, maar daar wil ik niet al teveel aan doen.
Alleen het gaatje waar de olie in moet wil ik een net rond stokje inmaken met een knopje eraan.



[Efvee]

Jammer. Voor UNC 1 1/4 zijn er wel adapters.



[Wim Kluck]

Die schuifmaat is prima voor houtbewerking om maten over te zetten. Ik heb echter zware twijfel of deze wel nauwkeurig is.



[AvdLinden]

Die schuifmaat is prima voor houtbewerking om maten over te zetten. Ik heb echter zware twijfel of deze wel nauwkeurig is.

Die zal best af kunnen wijken. Maar dat zal geen 1,25 mm zijn.



[thomasz]

1,25 mm slijtage in diameter of expres zo gefrabiceerd voor een wat ruime montage zou toch kunnen.



[henkvanzuylen]

Wat een leuke machine! Je hebt er wel ruimte voor nodig



[Jurriaan]

Met een schuifmaat de schroefdraad bepalen is lastig, zeker als het een oude is en ze ook dingen door elkaar gehaald kunnen hebben. Je hebt toch echt een schroefdraadmeter nodig:

Wat is een schroefdraadmeter en hoe gebruik ik deze? | Blog INDI



[chevy66]

Dat is eigenlijk een draadspoed meter. Schroefdraad meten doe je met een caliber of een schroefdraad meter. Dit is een micrometer met losse bekken, die de draadhoek hebben. Aan de ene kat een punt, de kegel. Aan de andere kant een v vormige inzet, de kim.



[de Haan]

Wat ik gemeten heb is de diameter van de as, ik heb nog niet de spoed van de draad gemeten, maar als dat nodig is dan is dat zo te doen



[AvdLinden]

Je kunt nog kijken of de draad niet conisch is. Dan kan het ook nog G7/8 zijn. Dan heeft die 14 gangen per inch.
Hier een leuke PDF

https://jeveka.com/assets/cms/b30a5e1e-6f52-43ef-9979-fd1e4a522eed/Alles%20over%20schroefdraad.pdf



[chevy66]

En of de punt hoek van de draad 55 of 60 graden is.



[de Haan]

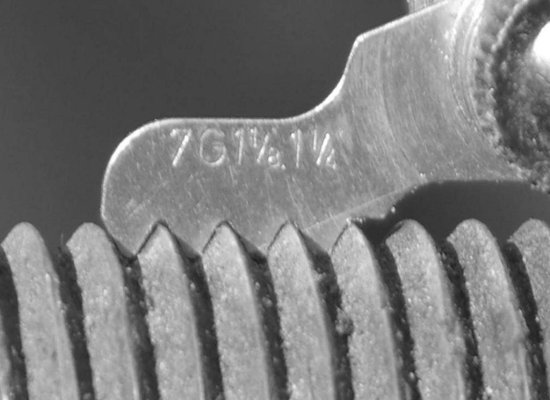

Dit heb ik gemeten.

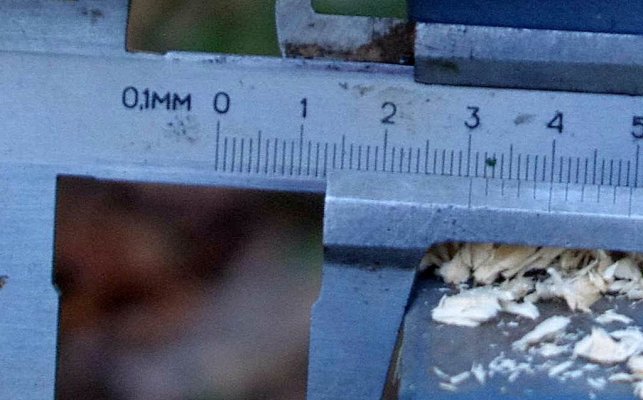

Nog een uitvergroting



[de Haan]

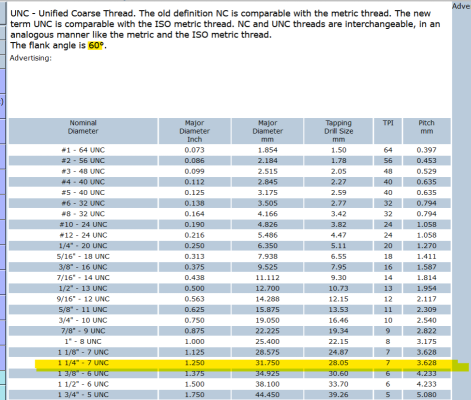

Dit is dacht ik de maat die er nu opzit, WW 1 1/4-7G



[chevy66]

Je meet op je schuifmaat 30,4mm. 1 1/4 is 31,75.



[de Haan]

Welke maat schroefdraad zou er dan opzitten?
Of de draad er gewoon afhalen en en er een bus op krimpen en borgen en daar M33 op snijden



[de Haan]

Foutje



[chevy66]

De meenemer, zit die in een cilindrische boring? Of zit er iets van een conus in die as. Bij zulke oude machines zit er vaak fantasie draad op assen. Het was vaak een kwestie van wat er op de as kon. Als je de hulpstukken die op die draad moeten ook maakt, is het geen probleem.
