Ik heb een aantal gedroogde stammetjes hout liggen, onder andere gouden regen en hulst.
Daarvan heb ik een theedoos gemaakt. Royaal formaat (292 x 180 x 91 mm), zodat ook de grotere theezakjes er in passen.
Het ontwerp is in SketchUp gemaakt, onderdeel voor onderdeel en die later in een totaalplaatje samengevoegd (kon ik meteen zien of alle maten juist waren).
Wat een afval zeg, maar zo ruimt het aardig op in de garage.
Fase 1, het zagen, schaven en lijmen van de onderdelen. Daarna het geheel op maat schaven, doos op 12 mm, binnenwerk 3 mm en de panelen voor bodem en deksel op 10 mm. In de zijkanten van de doos heb ik aan de binnenzijde groefjes gefreesd (b = 3 mm en 2 mm diep) voor het inlaten van het binnenwerk.
De hoekverbindingen zijn onder 45 graden tegen elkaar gelijmd en ik heb daarna ter versterking met een zaagmal in de hoeken onder 45 graden groeven gezaagd (3,2 mm breed) en die opgevuld met plaatjes gouden regen.
Pas daarna heb ik het deksel losgezaagd (dus begonnen met een dichte doos)!
De scharnieren heb ik 2 mm diep en 6 mm breed ingefreesd. Om de kwadranten te laten verzinken heb ik onder 60 graden gaten geboord in de zijkanten van zowel de doos als het deksel.
Het geheel is afgewerkt met Danish Oil, dat ik met een doek gevuld met watten heb aangebracht.
Hieronder wat foto's.

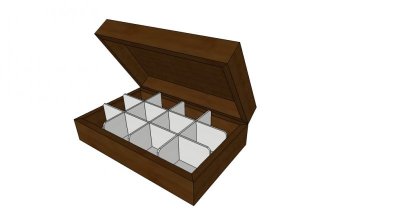

Het totaalplaatje in SketchUp
Scharnier frezen
gat boren (met boorstandaard) voor magneetsluiting
binnenwerk doos met 3 mm groefjes voor binnenwerk en afgedekt (met plaatje 1mm) magneetje
het binnenwerk van hulst 3 mm dik
doos gereed, wordt nog een stuk donkerder door de invloed van licht

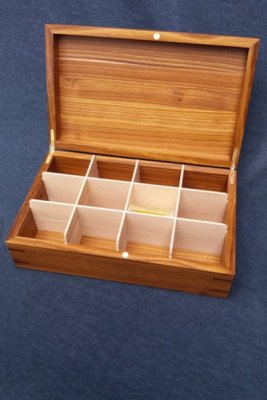

doos in geopende toestand. De kwadrantscharniertjes houden het deksel mooi in positie
detail kwadrantscharnier
