Systainerkast MDF

[gdebuck]

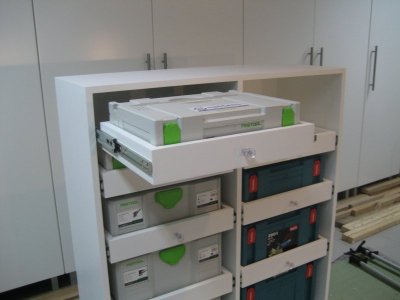

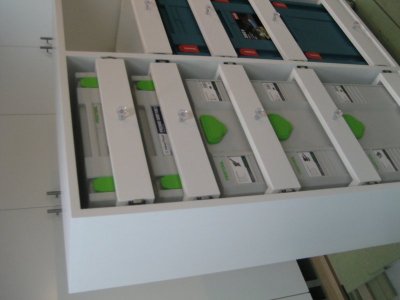

Wie kent er niet de systainer opbergdozen van Festool en Makita. Zeer handige opbergdozen. Ik wou mezelf eens een kast maken om deze systainers in op te bergen. Hieronder kan je het resultaat zien van een opbergkast met uitschuifbare lades. De kast is gemaakt uit watervaste MDF van 18mm dikte. Alle verbindingen zijn gemaakt met lamello's. De schuiflades zijn van het merk Hettich.



[Athanor]

Mooi resultaat! Zou ik ook nog eens moeten doen..... Ik heb naast Festool een allegaartje aan systainers dus dat is nogal een rommeltje. Jij hebt het keurig opgelost.


Fons



[matrex-online]

mooi! wie kent het probleem niet.. alles netjes in systainers en opgestapeld en altijd de onderste nodig. Daar ga je weer met overstapelen......



[degele]

Netjes, praktisch en mooi. En nog verplaatsbaar ook.
gr,
Danny



[gdebuck]

Inderdaad, het probleem dat matrex-online aanhaalde heeft mij doen beslissen een dergelijke kast te maken met schuiven. Geen gedoe meer om steeds alles te moeten verplaatsen als je de onderste nodig hebt.



[franksken]

Leuk, een streekgenoot op het forum Mooi gedaan die systainerkast!



[miekol]

Mooi kastje!

Vroeg me wel af of je ook een inleg voor je Makita 3901 in de M-Box hebt? Heb hier weleens naar geïnformeerd, maar werd mij toen verteld dat hier geen inleg voor bestond!



[caba]

Zeer mooi! Kon dit allemaal uit een mdf paneel op meerdere nodig gehad?



[gdebuck]

Naar ik me meen te herinneren heb ik 1 mdf plaat gebruikt voor de schuiven te maken en dan nog 2 mdf platen voor de kast zelf te maken.
Een volgende maal zou ik wel opteren dat de geleiders ingefreest zouden zijn in de schuiven.



[zuma]

Mooi resultaat idd. Wat wel een gemiste kans is, is dat de geleiders niet in hoogte verstelbaar gemaakt zijn zodat je ook een andere indeling kan maken. Een volgende keer wellicht met het 32mm aan de slag en gaten rijen boren.



[franksken]

Kan je toevallig zeggen om welk type van geleider het gaat? Ik gebruik nu de movento van Blum, maar dit lijkt me wel een interessant alternatief. Weet je nog hoeveel ze kosten per paar? Dank. Frank



[gdebuck]

De geleiders die gebruikt zijn zijn van het merk Hettich.
Volledig uittrekbare geleider voor houten schuiflades Kogelgeleider KA5632 12,7 mm inbouwbreedte en belastbaarheid van 45kg per schuif.
De prijs die ik ervoor betaald heb komt op 12,75 Euro (ex BTW) voor een paar.



[Jurjen]

Mooi resultaat, ga binnenkort ook aan de slag met een nieuwe kast



[caba]

Hoe heb je de hoogte van de kast bepaald?



[gdebuck]

Om de hoogte te bepalen van de kast ben ik uitgegaan van mijn aantal systainers en de hoogte van mijn systainers. En met een 3D-tekenprogramma Sketchup van google ben ik dan maar aan de slag gegaan. Eens de kast in Sketchup gemaakt was het eenvoudig om de afmetingen uit dit tekenprogramma te halen.
Door gebruik te maken van een 3D tekening heb je al een goed idee van de verhoudingen en kom je tot geen verassingen te staan eens je met je platen aan het werk gaat.



[Paulo1997]

zou je de sketchup tekeningen kunnen uploaden?
ben zelf ook van plan zo een soort kast te gaan maken, en daarbij lijkt mij de tekening erg handig.



[Asterix]

zou ook graag de sketchup tekeningen willen inzien. Wellicht een beetje aanpassen aan het 32mm systeem om flexible te blijven.

Maar moet zeggen dat ik het een mooie systainerkast vind.



[Paulo1997]

ik wil mijn plannen ook wel sturen alleen weten ik niet hoe dat moet via privé bericht



[jefmen]

ik wil mijn plannen ook wel sturen alleen weten ik niet hoe dat moet via privé bericht

Bestand ergens uploaden bijvoorbeeld bij dropbox en je kan hem daar delen en die link naar iemand sturen.



[gdebuck]

zou ook graag de sketchup tekeningen willen inzien. Wellicht een beetje aanpassen aan het 32mm systeem om flexible te blijven.

Maar moet zeggen dat ik het een mooie systainerkast vind.

Hallo Asterix.

Stuur mij een privé berichtje met je email-adres toe. Dan zal ik jou via deze weg de sketchup bestanden doormailen.
