Speelgoedtreintje

[Jan-Pieter]

Eind vorig jaar vond ik bij m'n oude spullen nog dit houten speelgoedtreintje:

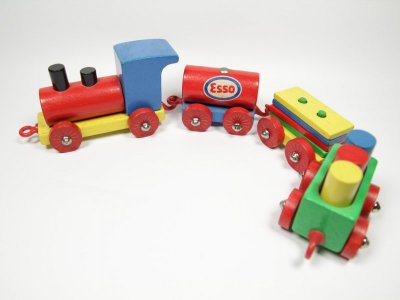

M'n kleine nichtje vond het erg leuk om mee te spelen, vooral het puzzelen met de plankjes en de cylinders. Ik vind het treintje ook leuk dus dat blijft hier haha. Ik ga binnenkort weer 's bij d'r langs en het leek me wel aardig om een treintje voor haar te maken.

Ik kan natuurlijk het oude treintje kopiëren maar een eigen versie is leuker. Vorige week 3 profit gatenzagen besteld (51mm, 38mm en 32mm) en vrijdag heb ik deze locomotief ontworpen in 3d:



Op de assen na zou ik alles zelf kunnen maken, die maak ik van een 6mm beuken stok. De pijpen hoop ik te kunnen maken met m'n proppenboren.

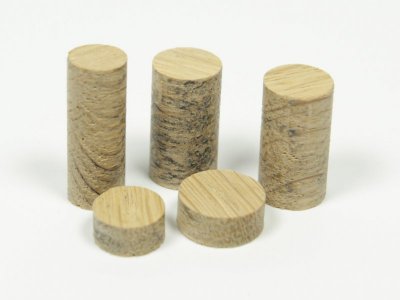

Wat restjes kersen bij elkaar gezocht en op dikte gefreesd. Eerst met forstner bits verzonken, vervolgens met een 6mm houtboor de centers uitgeboord en uiteindelijk uitgezaagd met de gatenboren.

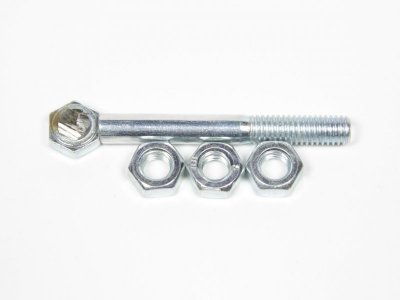

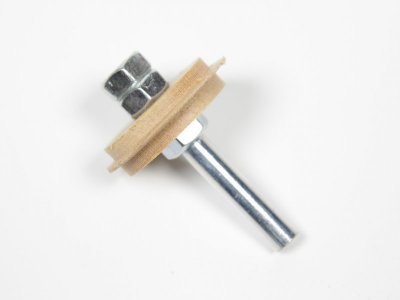

In het ons bekende houten wielen maak youtubefilmpje zag ik de wielen op een bout geklemd worden en de bout op het schroefdraad vastgezet worden in de kolomboor. Ik weet eigenlijk niet of dat wel verstandig is maar ik had nog bouten liggen met een glad stuk. Een bout kennis laten maken met m'n dremel.



Zijn er trouwens M6 bouten met een glad stuk en langer schroefdraad? Want voor dikkere wielen gaat dit niet lukken.

Een wiel erop en het kan in de kolomboor.



Ik heb wel eerst het gros weg geschuurd op m'n bandschuurmachine.



[Jan-Pieter]

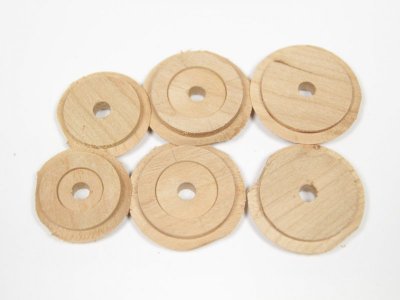

De wielen glad geschuurd.

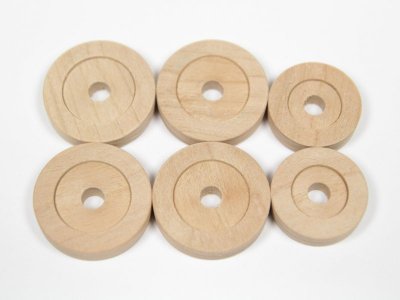

Hier het resultaat.

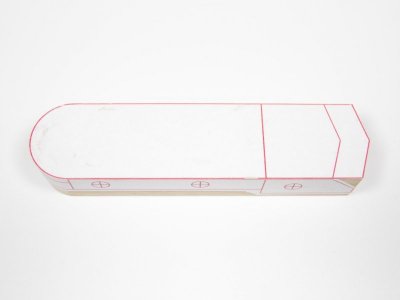

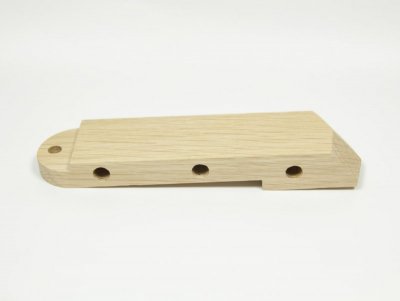

Tijd voor het onderstel. Uitgezaagd met m'n Hegner figuurzaag.



Voor de voorkant heb ik het blad van m'n figuurzaag op 45 graden gezet. Dat was wel lastig zagen. De rest heb ik gezaagd met m'n lintzaagje.

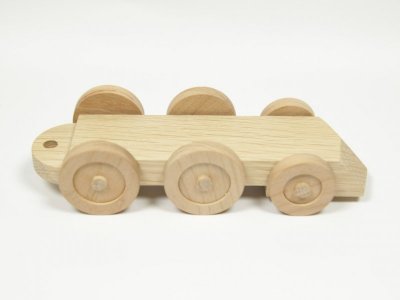

Even testen of het wil rollen.



Alle wielen rollen



[mcbons]

Ben jaloers op die wielen van jouw.



[Toxiq]

Wat een leuk project



[peterl]

Dat is leuk werk kinders zijn er weer blij mee



[SilverApe]

Erg leuk, ben benieuwd naar het eindresultaat en de vele foto's die daar naartoe leiden

groeten,
Aaron



[J.art]

Leuk leuk! Al een kort fotoverslagje ! gaat een supermooie trein worden! Zie je zo al!
Groetjes Jolien



[Jan-Pieter]

Bedankt iedereen.

Nu is de treincabine aan de beurt.

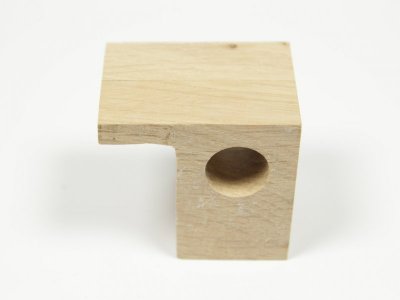

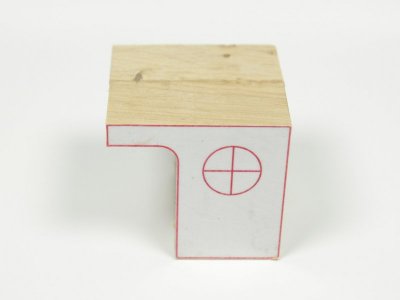

2x uitgezaagd met m'n Hegner en op elkaar gelijmd. Slecht plan want het was na afloop veel werk alles weer gelijk te krijgen. Volgende keer frees ik ze op dikte, lijm ik ze aan elkaar, boor ik het hoekje uit en zaag het dan uit op de lintzaag.

Dit was het resultaat.

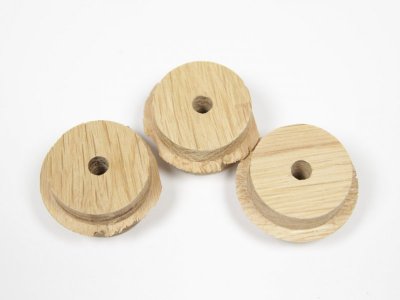

Op de grote cylinder heb ik me wel verkeken. De gatenboor loopt namelijk vast na enkele milimeters als ik ermee in eiken boor. M'n kolomboor van 375W is niet sterk genoeg. Na veel werk had ik dit.

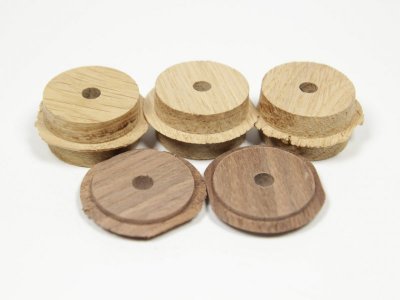

Veel chipout dus eerst de schijfjes maar gefreesd, wat ook nog 's chipout veroorzaakte toen ik een te grote stap nam. Uiteindelijk was ik 12mm kwijt wat ik ga aanvullen met noten. Een stukje noten op dikte gefreesd en uitgeboord.



Alles sluit nu wel mooi aan als ik het op een stokje rijg. Dat wordt dan ook de volgende stap, de schijfjes op een stokje lijmen. Dan hoop ik de verkregen cylinder glad te kunnen schuren met de kolomboor.



[Jan-Pieter]

Even de treincabine op het onderstel gelijmd.

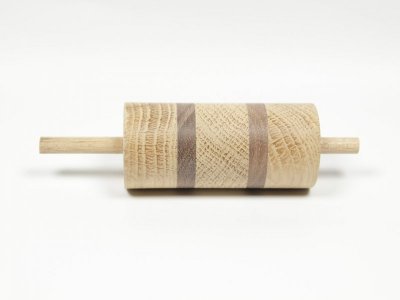

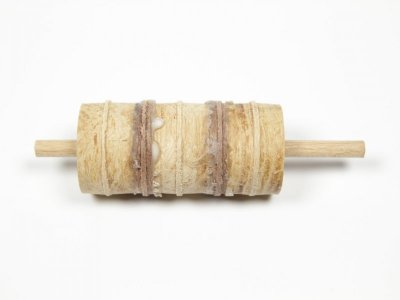

De schijven voor de stoomketel op een stokje gelijmd en voor geschuurd op de bandschuurmachine.

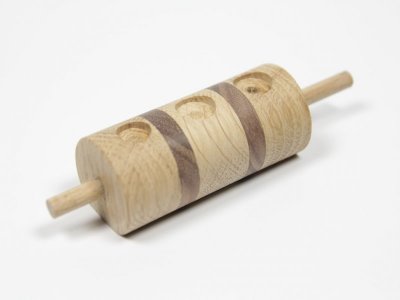

Het geheel in m'n kolomboor gezet met de onderkant van het stokje door een plankje. Om het recht te schuren heb ik een plankje met een rechte hoek gebruikt.



Hierna heb ik met de bandschuurmachine een onderkant geschuurd. Met een vlakke onderkant kon ik de gaten voor de stoompijpen uittekenen en boren.



[Jan-Pieter]

De stoompijpen, pijptopje en voorkant van de stoomketel uitgeboord.

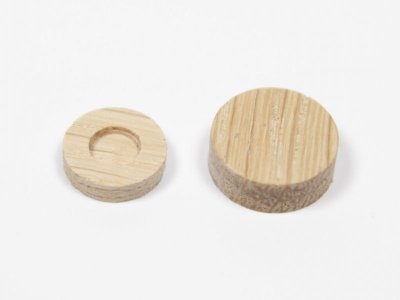

Topje en voorkant op dikte gefreesd. Het midden van de voorkant heb ik uitgefreesd zodat ik het over het restantje van het stokje kan zetten en het dan precies in het midden zit. Helaas kon ik het topje niet vastzetten om uit te boren. Misschien dat ik toch een kleiner topje doe zoals in het ontwerp. Verzonken lijmt makkelijker en zit steviger.

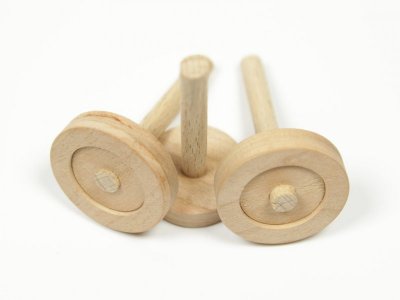

Alvast de wielen gelijmd op de assen.



[peterl]

Moguh dat is zo mooi e ook die houtsoorten prachtig zo.



[Jan-Pieter]

Het topje waar ik m'n twijfels over had heb ik opnieuw gemaakt van dezelfde grootte. Plankje vast geklemd op m'n kolomboor, verzonken met een forstnerboortje en vervolgens uitgeboord met een proppenboor.

Het treintje had ik helaas nog niet af voor m'n bezoek aan m'n nichtje van eind mei, maar ik had wel alle onderdelen klaar. Het werd dus een puzzel Op een volwassen toon heb ik m'n nichtje van 2 uitgelegd dat het nog niet af was en dus weer mee terug zou gaan. Dit begreep ze en met de nodige concentratie zette ze het treintje in elkaar, vervolgens haalde ze het weer uit elkaar en besloot het nog een keer in elkaar te zetten waarna ze me hielp bij het uit elkaar halen en inpakken.

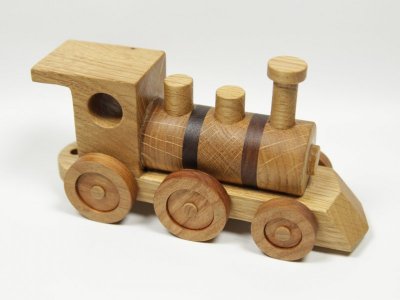

Inmiddels is het treintje af en krijgt ze het zondag.

Om aanlopen te voorkomen heb ik sluitringen tussen de wielen en het onderstel geplaatst.



[houtenklaas]

Wow, echt eer van je werk!



[rmenkveld]

Geweldig resultaat! erg mooi!



[willem1958]

Wat een leuke trein is het geworden!



[janwillem]

Mooie treintje geworden! Ik zou bijna kinderen willen nemen , maar toch maar even wachten



[Pel]

Mooi treintje Jan Pieter, deze hou ik nog in mijn gedachte want ik wil er ook een maken, bedankt voor het delen.

Groet Pel.



[Hedge]

Heel mooi gemaakt. Leuk die banan van verschillend hout op de ketel.



[Jan-Pieter]

Iedereen bedankt voor de complimenten.

Tips voor het opspannen van dikkere wielen in m'n kolomboor en hoe ik het beste de gaten van wielen van 6mm kan vergroten naar 8mm of 10mm zijn welkom. Voor het treintje vind ik 6mm assen mooi maar voor autootjes zijn dikkere assen leuker en steviger.



[quatorze]

Iedereen bedankt voor de complimenten.

Tips voor het opspannen van dikkere wielen in m'n kolomboor en hoe ik het beste de gaten van wielen van 6mm kan vergroten naar 8mm of 10mm zijn welkom. Voor het treintje vind ik 6mm assen mooi maar voor autootjes zijn dikkere assen leuker en steviger.

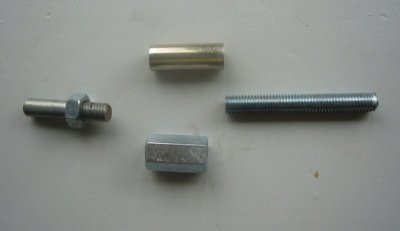

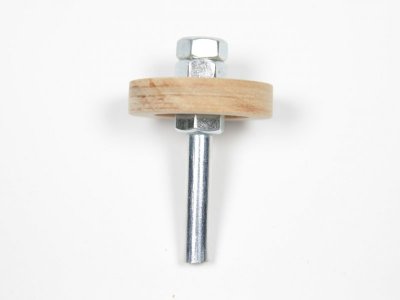

Voor het opspannen van dikkere wielen zou dit misschien een oplossing kunnen zijn, met behulp van ronde of zeskantige koppelmoeren:


Een andere oplossing is: op 6 mm rondstaf schroefdraad tappen tot de gewenste lengte/dikte en dan een gedeelte zonder schroefdraad er aan te laten voor het inspannen in de boorkop.
Voor het opruimen van 6 naar 8 of 10 mm heb je speciale boren met een "pilot-stukje" van 6 of 8 mm maar ik weet niet of het borende stuk dan precies 8 of 10 mm is. Het zijn eigenlijk boren voor verzinken van koppen van inbusbouten. Misschien zou je ook van een 6 mm boor met een verzinkgedeelte de boor kunnen vervangen door een stuk rondstaf en dan kijken of het aparte verzinkgedeelte het gat op diameter schraapt, maar de maten van het verzinkstukje kloppen meestal niet. Dus dan zou je in de laatste 2 gevallen alles op maat moet slijpen. Je zou ook een hulpstuk kunnen maken waarbij je het wiel fixeert met een boor van 6 mm op de kolomboortafel en vervolgens een boor van 8 of 10 mm inspant en zo het gat groter maakt.
Dit zijn wat ideetjes, misschien dat er nog meer forumleden zijn die iets bedacht hebben, zelf doe ik het opruimen met een hulpstukje.
