Scheppach TFE-30 geleider probleemtje

[thomdebom]

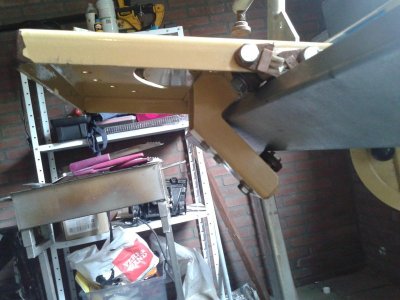

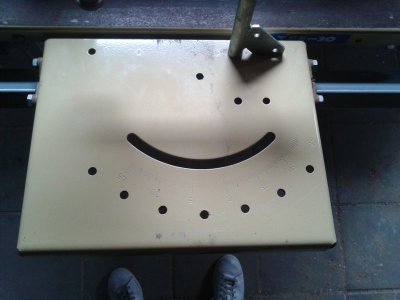

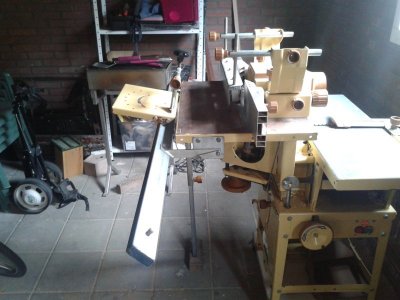

Ben vandaag is begonnen met het monteren van het frees hulpstuk aan mij Scheppach HM2. Nu heb ik de geleiderail vastgezet en daarop komt het beweegbare deel. Dit beweegbare deel kan er maar op 1 manier op worden bevestigd, maar het loopt niet vlak met de tafel (zie foto). En wanneer ik het beweegbare deel aan het begin van de geleiderail erop schuif en het bruine pinnetje omhoog trek krijg ik het er met geen mogelijk overheen geduwd.

Hoe kan ik dit beweegbare deel stellen ? Of hoort het niet bij het frees hulpstuk?



[jartoos]

Ik denk dat de lagers over het vlakke deel van de metalen geleider moeten lopen en niet over de hoeken zoals op de foto.
Is dit niet mogelijk ?



[thomdebom]

Weet ik eigelijk wel zeker, maar krijg het er met geen mogelijkheid overheen gerold. Heb de achterste lagers nu maar los gehaald en het beweegbare deel in het midden van de geleiderail geplaatst. Een lager is gewoon weg te groot om terug te plaatsen dus ga ff op zoek naar een kleiner maatje. Misschien dat het helpt. Dank voor je tip



[flyer]

Is er misschien 1 lager dat dmv een excentrische as gesteld kan worden?
Wordt vaak toegepast om speling te kunnen opheffen.



[thomdebom]

Ik heb alle lagers bekeken maar geen een die een excentrische as had. Uiteindelijk maar wat krachttermen en een hamer met een handdoek erop los gelaten Man man man wat een gezeik, maar uiteindelijk zit het nu op zijn plaats.

Groetjes



[Ronald L.]

De onderste lager op de foto moet onder de koker lopen, niet ertegen.
Je behoort de tafel in de lengte op de koker te schuiven.
De lagers zitten excentrisch vastgeschroefd, als je de boutkop draait krijg je meer ruimte.

Succes
