Probleem met hoogteverstelling freesmachine SAC TS 130

uncommon

Actieve deelnemer
13 feb 2017
75
15
Utrecht
Hallo!

Ik heb een vraag over mijn frees machine, een SAC TS 130. Het probleem zit hem in de hoogte verstelling.

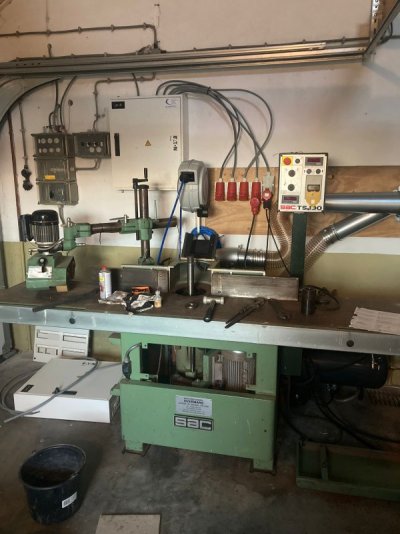

Deze machine heb ik ongeveer 1,5 jaar geleden gekocht van een timmerfabriek die er mee stopte. Deze machine had bij hen ook al 6 maanden stil gestaan. Het is inmiddels dus zo'n 2 jaar geleden dat ik de machine daar werkend heb gezien. Hier werkte de hoogte instelling. Inmiddels zijn we 2 jaar verder, en staat de machine op zijn tijdelijke plek bij mij in de garage. In afwachting om te verhuizen naar de werkplaats. Echter zal ik eerst een kozijn, en deur moeten maken en plaatsen voor als deze machine door de deur past bij de werkplaats.

Het heeft even geduurd om de machine op zijn plek te krijgen, en elektra aan te sluiten, de afzuiging aan te leggen, juiste freeskop te vinden. Nu besloot ik vorige maand om toch eens te gaan beginnen met frezen. Het is mij gelukt om de machine draaiend te krijgen. Echter zit de hoogte verstelling vast. ''Helaas'' is dit elektronisch geregeld en niet met een handwiel. Nu heb ik de kap die alle elektra beschermd eraf gehaald, hier bevinden zich 4 stoppen. 3 x 4 ampère en 1 x 10 ampère. Deze stoppen heb ik doorgemeten en waren in orde. Vervolgens heb ik vanmiddag de beschermkap aan de voorkant eraf gehaald en hem volledig stof vrij gemaakt. Daar waar het kon heb ik kruipolie in laten lopen, hiermee hopend het probleem te verhelpen. Ik heb de naar beneden knop ingehouden en de as met een rubberen hamer een tik gegeven, tevergeefs. Ik heb gezocht naar een manual maar deze is niet te vinden van de TS 130 (wel van de TS 110 en TS 145). Op de Italiaanse marktplaats stond een gelijke machine, ik heb de handelaar gemaild maar deze had ook geen handleiding.

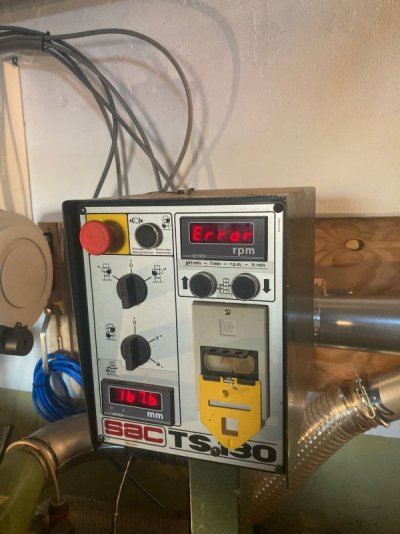

Op het display (zoals op de foto te zien) staat error als ik hem aanzet. De verkoper van de machine heeft mij verzekerd dat dat er altijd heeft gestaan maar dat dat geen effect had op de hoogte instelling. De machine draait in principe ook (beide kanten op) maar alleen de hoogte instelling werkt niet

Nu ben ik benieuwd wat ik nog meer kan doen? Ik heb wel wat kennis van machinebouw maar elektra is mij redelijk onbekend. Eigenlijk ben ik opzoek naar de gouden tip, of iemand die met mij mee zou kunnen kijken dit probleem op te lossen (hier wil ik graag voor betalen). Mocht iemand een machine reparateur kennen in de omgeving Utrecht dan hoor ik het graag.

Alvast bedankt voor het meedenken,

Jurjen

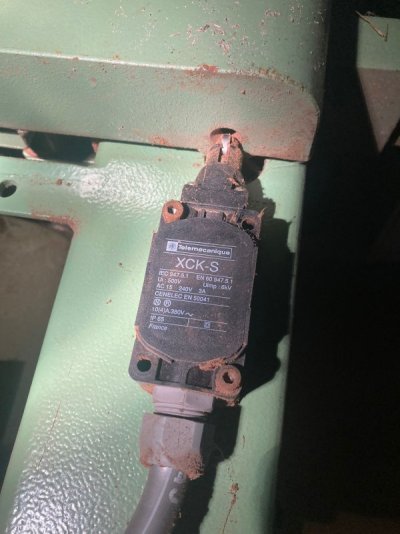

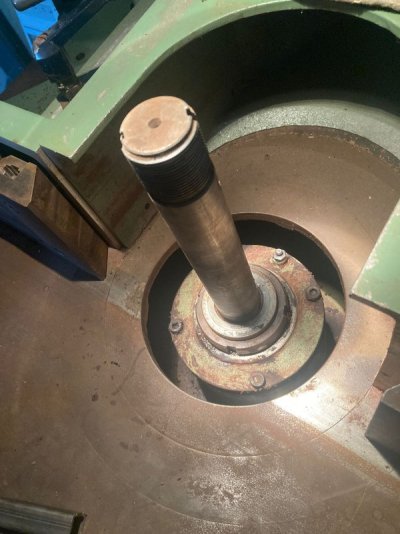

Zie fotos:


Bijlagen

  • WhatsApp Image 2022-01-10 at 17.02.33.jpeg
    WhatsApp Image 2022-01-10 at 17.02.33.jpeg
    67 KB · Weergaven: 35
  • WhatsApp Image 2022-01-10 at 17.02.32 (1).jpeg
    WhatsApp Image 2022-01-10 at 17.02.32 (1).jpeg
    86,2 KB · Weergaven: 32
  • WhatsApp Image 2022-01-10 at 17.02.32.jpeg
    WhatsApp Image 2022-01-10 at 17.02.32.jpeg
    98,1 KB · Weergaven: 32
  • WhatsApp Image 2022-01-10 at 17.02.31.jpeg
    WhatsApp Image 2022-01-10 at 17.02.31.jpeg
    128,3 KB · Weergaven: 32
  • WhatsApp Image 2022-01-10 at 17.02.30.jpeg
    WhatsApp Image 2022-01-10 at 17.02.30.jpeg
    84,3 KB · Weergaven: 33
  • WhatsApp Image 2022-01-10 at 17.02.30 (1).jpeg
    WhatsApp Image 2022-01-10 at 17.02.30 (1).jpeg
    91,3 KB · Weergaven: 33
  • WhatsApp Image 2022-01-10 at 17.02.29.jpeg
    WhatsApp Image 2022-01-10 at 17.02.29.jpeg
    90,8 KB · Weergaven: 34

chevy66

Oud hout
19 jul 2013
4.773
1.136

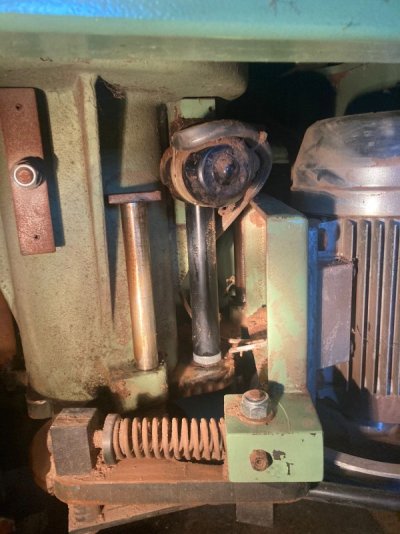

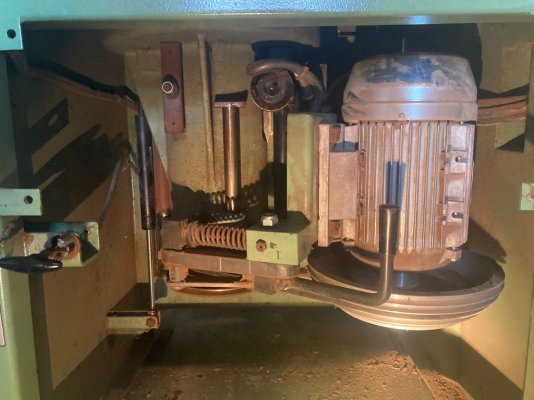

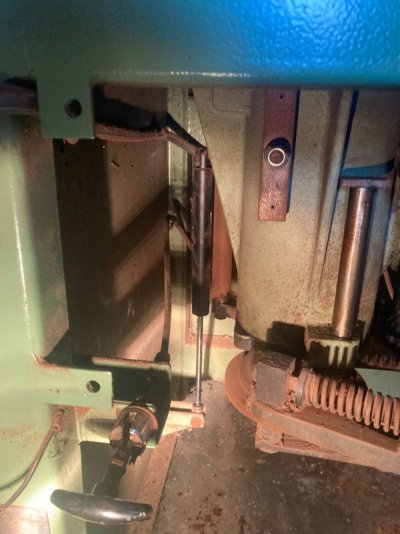

Heb je ook een plaatje van de hoogteverstelling? Er zal ergens een motor zitten die de schroefspindel van de hoogteverstelling aandrijft.


uncommon

Actieve deelnemer
13 feb 2017
75
15
Utrecht

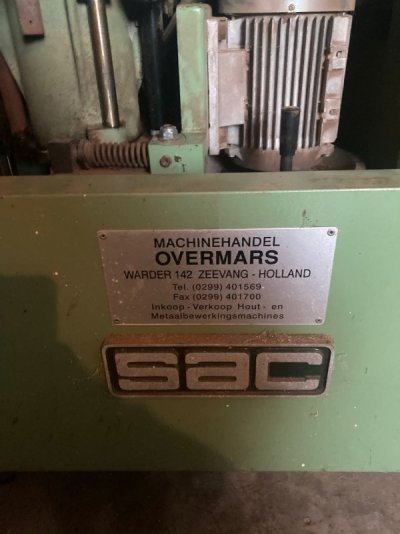

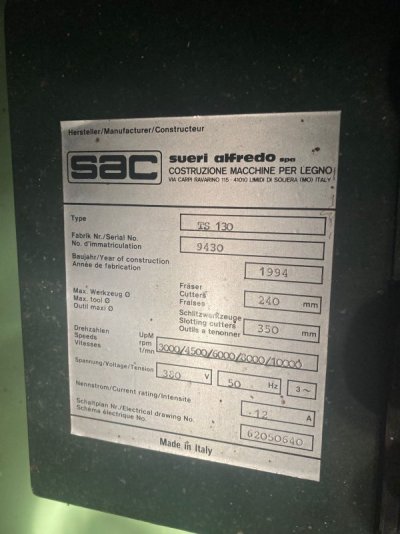

Hierbij nog wat foto's van de type plaatjes.

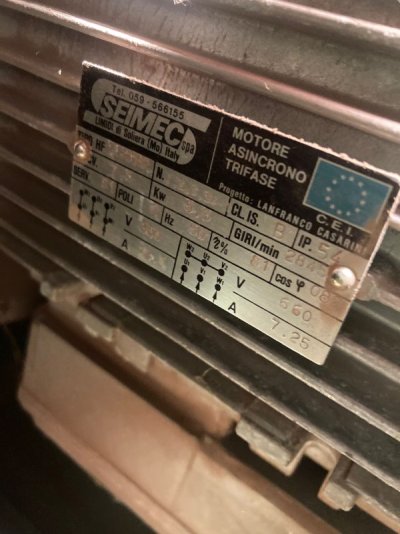

Eerste foto is van het plaatje wat echt op de motor zit. Ik denk niet dat dit de losse motor is van de spindle is aangezien dit een grote bak is. Ik neem aan dat dit van de frees is.


Bijlagen

  • WhatsApp Image 2022-01-10 at 17.58.03.jpeg
    WhatsApp Image 2022-01-10 at 17.58.03.jpeg
    84,8 KB · Weergaven: 29
  • WhatsApp Image 2022-01-10 at 17.57.49.jpeg
    WhatsApp Image 2022-01-10 at 17.57.49.jpeg
    85,1 KB · Weergaven: 27
  • WhatsApp Image 2022-01-10 at 17.57.31.jpeg
    WhatsApp Image 2022-01-10 at 17.57.31.jpeg
    80,1 KB · Weergaven: 30

uncommon

Actieve deelnemer
13 feb 2017
75
15
Utrecht
Na een nachtje in de kruipolie te hebben gestaan is het mij vandaag gelukt om de spindle te laten bewegen. Waarschijnlijk door het jaren stil staan en de vliegroest dat hij hier mee moeite had. Nadat ik de achterzijde van de machine had opengemaakt en hier al het stof had verwijderd, de lopende delen had gesmeerd ging de machine weer omhoog en omlaag. Vervolgens heb ik alle onderdelen nogmaals gesmeerd en de spindle 20 x op en neer laten gaan. Gelukkig hoefde ik geen onderdelen te vervangen. Tevens heb ik de nipple die onder de freeskop zat een beetje nieuw vet gegeven.

Ik ben van plan de machine nu elke 2 weken even op en neer te laten gaan zodat deze niet meer vastloopt. Ik wil graag @chevy bedanken voor het meedenken!

  • Leuk
Waarderingen: MartijnEHV
