Onderstel vandiktebank: welk plaatmateriaal?

Woutmans

Actieve deelnemer
7 jul 2020
27
3
Utrecht
Mijn vandiktebank krijgt een nieuw onderstel. Ik wil het mooi compact maken, ik zit alleen met het materiaal waar hij op komt te staan. Het is best een zwaar apparaat dus MDF dat na verloop van tijd doorbuigt wil ik niet gebruiken. Welk hout is erg stevig en buigt niet door?


Woutmans

Actieve deelnemer
7 jul 2020
27
3
Utrecht
Hangt of staat jouw motor? Met mijn huidige aandrijfriemlengte moet ik mijn motor hangen (de aansluiting voor electriciteit zit aan de andere kant van de bevestigingsbouten dus als ik hem staand wil hebben kom ik riem tekort omdat de motor dan 'hoger' is aan die kant).


MaartenS

Post veel
29 jul 2012
1.031
54
Omgeving Amersfoort
Mijn vandiktebank krijgt een nieuw onderstel. Ik wil het mooi compact maken, ik zit alleen met het materiaal waar hij op komt te staan. Het is best een zwaar apparaat dus MDF dat na verloop van tijd doorbuigt wil ik niet gebruiken. Welk hout is erg stevig en buigt niet door?

euujj... woutur, je Tweakersboy Fraggert hier ;-)

Laat even weten om wat voor machine/gewicht het gaat, is het een klein bankje of een ding van 800 kg? Heb je maten van je gewenste box?

in principe kun je met MDF prima uit (pak dan wel fatsoenlijke harde persing zoals bijvoorbeeld dat vochtwerende v313). Bouwmarkt MDF werkt sowieos niet prettig en is gewoon prul

Het ligt voornamelijk aan de constructie of iets doorbuigt of niet, als je een rechthoekige box maakt met een tussenschot dan ben je al een heel eind.

@trigger ;-)

  • Leuk
Waarderingen: Woutmans

jelmer

Post veel
10 jan 2009
1.364
75
Fryslân
Hangt of staat jouw motor? Met mijn huidige aandrijfriemlengte moet ik mijn motor hangen (de aansluiting voor electriciteit zit aan de andere kant van de bevestigingsbouten dus als ik hem staand wil hebben kom ik riem tekort omdat de motor dan 'hoger' is aan die kant).

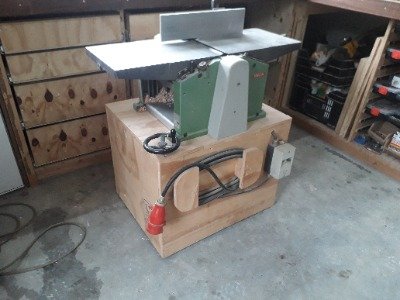

Mijn motor hangt. Ik heb de motor op een stuk underlayment gezet en op 1 kant 2 scharnieren, zodat de riemn door het gewicht op spanning staat. Ik heb in het onderstel een luik gemaakt om eventueel bij de motor te kunnen. Ook kan ik mijn geleider daar kwijt.

  • Leuk
Waarderingen: Woutmans

Woutmans

Actieve deelnemer
7 jul 2020
27
3
Utrecht
euujj... woutur, je Tweakersboy Fraggert hier ;-)

Laat even weten om wat voor machine/gewicht het gaat, is het een klein bankje of een ding van 800 kg? Heb je maten van je gewenste box?

in principe kun je met MDF prima uit (pak dan wel fatsoenlijke harde persing zoals bijvoorbeeld dat vochtwerende v313). Bouwmarkt MDF werkt sowieos niet prettig en is gewoon prul

Het ligt voornamelijk aan de constructie of iets doorbuigt of niet, als je een rechthoekige box maakt met een tussenschot dan ben je al een heel eind.

@trigger ;-)
Het gaat om een Kity 635 die is iets kleiner dan de Inca(?) hierboven. Dat ding zal zo'n 20 KG zijn en de motor zo 10 KG. Ik wil het onderstel in ongeveer 50 x 70 maken. Ik denk dat een tussenschot sowieso een goed idee is, de motor wil ik een apart compartiment hebben zodat daar niets tegenaan kan komen. En daarnaast heb ik dan ruimte voor de accessoires van de Kity.

Mijn motor hangt. Ik heb de motor op een stuk underlayment gezet en op 1 kant 2 scharnieren, zodat de riemn door het gewicht op spanning staat. Ik heb in het onderstel een luik gemaakt om eventueel bij de motor te kunnen. Ook kan ik mijn geleider daar kwijt.
Hee, dat is een aardig idee, zwaartekracht om de riem op spanning te houden. Ben je niet bang dat de motor dan gaat klapperen en de snaar eraf vliegt (dit is eigenlijk meer een vraag aan mezelf, aangezien jij al jaren hiervan gebruik maakt) ?


MaartenS

Post veel
29 jul 2012
1.031
54
Omgeving Amersfoort
Het gaat om een Kity 635 die is iets kleiner dan de Inca(?) hierboven. Dat ding zal zo'n 20 KG zijn en de motor zo 10 KG. Ik wil het onderstel in ongeveer 50 x 70 maken. Ik denk dat een tussenschot sowieso een goed idee is, de motor wil ik een apart compartiment hebben zodat daar niets tegenaan kan komen. En daarnaast heb ik dan ruimte voor de accessoires van de Kity.

reken ook even het gewicht van het te bewerken werkstuk, als dat dikke eiken balken zijn van 3 meter komt er aardig wat bij.

In principe kun je dat onderstel dan gewoon maken van OSB, multiplex, MDF, maakt allemaal niet zo heel veel uit.


jelmer

Post veel
10 jan 2009
1.364
75
Fryslân
Hee, dat is een aardig idee, zwaartekracht om de riem op spanning te houden. Ben je niet bang dat de motor dan gaat klapperen en de snaar eraf vliegt (dit is eigenlijk meer een vraag aan mezelf, aangezien jij al jaren hiervan gebruik maakt) ?
Veel oudere machines werken met dit principe. De riem is er bij mij nog nooit afgegaan. Het voordeel van dit idee, is dat de riem altijd op spanning staat. Dus als de riem iets oprekt met de jaren, merk je dat niet.

Hout er wel rekening mee, dat als je de motor in een apart "hokje" zet, dat er wel luchttoevoer moet zijn om de motor te koelen. Ik heb bij mij een groot gedeelte van de bodem open, zodat rommel niet blijft hangen, en de motor koel blijft.

  • Leuk
Waarderingen: trigger en MaartenS

3dmazter

My best friend was a carpenter ✞
10 aug 2014
1.403
24
35
Enkhuizen

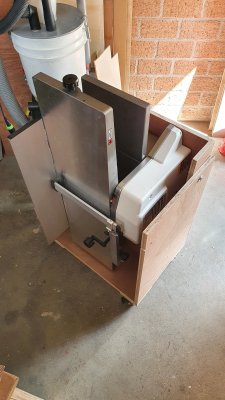

Zo heb ik hem gemaakt.
Van 18mm multiplex.
Je kan hem eenvoudig inklappen waardoor de machine vertikaal komt te staan en zo een stuk minder ruimte in neemt.
Bijkomend voordeel van wielen is dat ik lange delen kan verwerken door de kar langs het hout te laten rijden als hij het er doorheen trekt.



  • Leuk
Waarderingen: MaartenS

L.N.

Post veel
11 jul 2014
1.415
98
Het meeste plaatmateriaal vanaf 12mm zal sterk genoeg zijn. Hou er rekening mee dat een dichte kast als klankkast kan gaan werken. Dat had ik bij mijn Inca vlak/vandiktebank ook. Mijn Metabo HC 260 staat op een motorheftafel, waardoor ik deze onder mijn werkbank kan zetten als ik deze niet gebruik en tegelijk op een ergonomische hoogte kan werken als ik deze wel gebruik. Zie voor meer info dit topic.


Woutmans

Actieve deelnemer
7 jul 2020
27
3
Utrecht
Het meeste plaatmateriaal vanaf 12mm zal sterk genoeg zijn. Hou er rekening mee dat een dichte kast als klankkast kan gaan werken. Dat had ik bij mijn Inca vlak/vandiktebank ook. Mijn Metabo HC 260 staat op een motorheftafel, waardoor ik deze onder mijn werkbank kan zetten als ik deze niet gebruik en tegelijk op een ergonomische hoogte kan werken als ik deze wel gebruik. Zie voor meer info dit topic.
Handig! Ik ben van plan een half open onderstel te maken. Jouw oplossing gaat voor mij niet werken, de motor is bij Inca's en Kity's extern.


L.N.

Post veel
11 jul 2014
1.415
98
Handig! Ik ben van plan een half open onderstel te maken. Jouw oplossing gaat voor mij niet werken, de motor is bij Inca's en Kity's extern.

Je kunt bij de Kity de motor er ook naast plaatsen, zoals vaak wordt gedaan bij de Kity K5. De K5 zijn eigenlijk 4 Kity machines, waaronder een vlakvandiktebank, die op 1 tafel worden gemonteerd en allemaal dezelfde motor delen. Het is afhankelijk van jouw situatie of het monteren van de motor naast de Kity ruimte oplevert of juist ruimte kost.
