Mijn eerste serieuze "houten" project, een aantal jaren geleden, was de bouw van een Paulk Miter Saw station.
Niet geplaagd door enige ervaring en/of inzicht netjes de tekeningen besteld bij Ome Ron (in de metrische uitvoering), materiaal gehaald bij de lokale bouwmarkt (jajaaaa) en het apparaat volgens de tekeningen in elkaar gezet >
Exact volgens de tekeningen dus. De beschrijving die ik indertijd heb gepost staat hier.
Ik heb de afgelopen jaren veel plezier van dit afkortstation gehad, maar liep in het gebruik toch tegen een paar nadelen aan.
In willekeurige volgorde:
* Als ik op de andere werkbank aan het werk ben (de Moravian), gebruik ik het afkort station als afleg tafel, soms ook voor montage werk. Daar is het werkvlak te smal voor. De "outriggers" zijn smal en bedoeld om slechts het af te korten hout op te leggen.
* De zwaluwstaarten waarmee deze outriggers in het feitelijke zaagstation vallen zijn wat grof, dit geeft speling waardoor deze enigszins kunnen scharnieren. Dat komt de nauwkeurigheid niet ten goede. Ligt ook aan het niveau van mijn vaardigheden toendertijd.
* De torsiebox rond de zaag is een prachtige verzamelplaats voor zaagsel. Door de verstijvingsribben die op de bodem van de torsiebox zijn aangebracht, kun je er niet zo lekker bij om het schoon te kunnen maken.
* De schragen die voor de ondersteuning zorgen van het geheel, zijn perfect voor een zaagtafel die je vaak moet verplaatsen. Voor een min of meer permanente opstelling zijn ze niet geschikt. Ze steken iets uit aan de voor en achterzijde (A-vorm ten goede van de stabilieit van het geheel), waardoor ik constant m'n nek brak over die dingen. Die heb ik als eerste een paar jaar geleden al vervangen door iets anders,

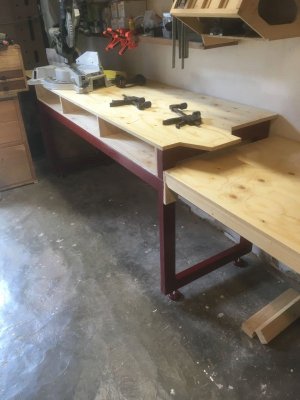

Foto's van de laatste opstelling:

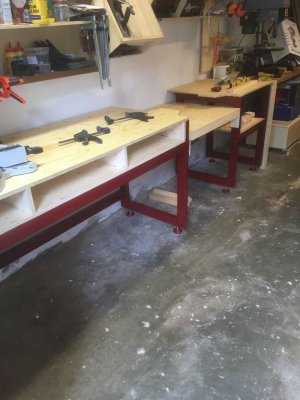

En vanaf de andere kant:
Ook door de wat ongelukkig geplaatste poten, kon ik niet optimaal gebruik maken van de ruimte onder het afkort station. Als ik iets aan het knutselen ben, ben ik dus nu constant spullen heen en weer aan het sjouwen en da's niet praktisch
.
Ik heb nu gekozen voor een groot werkvlak aan de linker zijde en een kort werkvlak aan de rechter, beiden met de volledige diepte tot de muur. Tekeningen heb ik ouderwets met een potloodje, lineaal (en gummetje natuurlijk) op schaal op een paar velletjes A4 uitgevogeld, tijdens de koffie op een zondagmorgen. Ik kan het nog niet opbrengen om het met Sketchup te doen: kost me nu gewoon teveel tijd.
Allee: een teasertje:

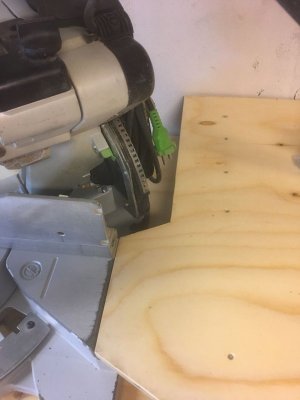

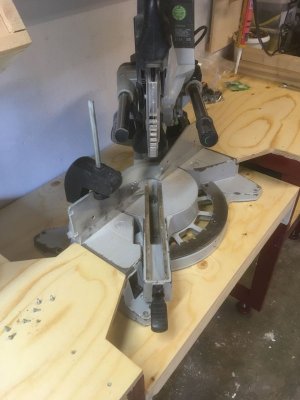

Het linker blad uitgefiguurzaagd, op breedte en op lengte. Het uitsteeksel sluit straks aan op de Kapex. Gebruikte materiaal hiervoor: een knappe kwaliteit Underlayment zonder messing en groef, 18 mm dik. Wordt vervolgd.
