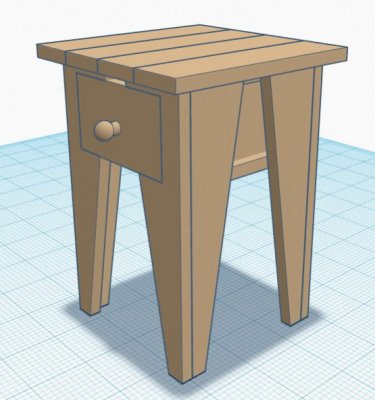

Ik ben bezig met een nachtkastje te maken uit pallethout omdat ik er 1 nodig heb (logisch eigenlijk). Bedoeling is dat het simpel, snel en goedkoop is. Het is een tijdelijke oplossing tot ik een betere gemaakt/gekocht heb. Het ontwerp heb ik zelf gemaakt en het ziet er zo uit:



Het hangt samen met houtlijm en spijkers. Snel en simpel dus. Ik dacht dat jullie er misschien ook iets aan zullen hebben, dus bij deze een bouwverslagje. Afmetingen geef ik mee in het rood (in mm) op de foto's.


Ik had onder andere een pallet liggen waarbij de latten niet over de ganse lengte lopen. In de plaats daarvan zijn het kortere latjes, die in het midden ook nog eens vastgespijkerd zijn op de dwarslat van de pallet. Ze maken ze niet meer zo degelijk als vroeger :) Dus met die korte stukjes ging ik aan de slag om een paneeltje te verlijmen voor de bovenkant:

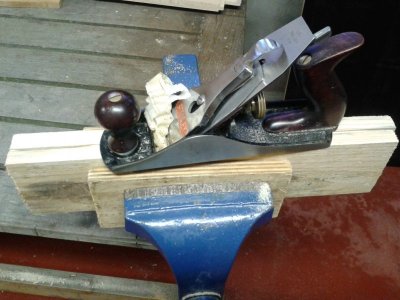

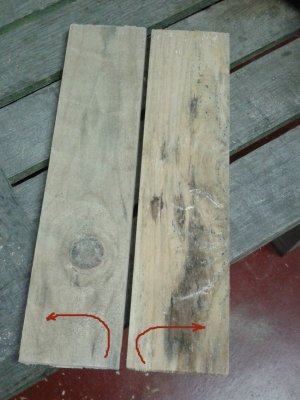

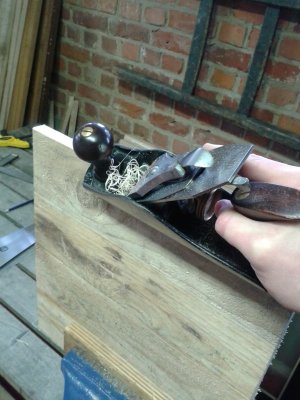

Om een goeie lijmverbinding te hebben moeten de planken naadloos aansluiten, wat uiteraard nog niet het geval was. Daarom heb ik de randen van 2 planken samen geschaafd (beetje zoals een boek dichtklappen dat open ligt met de kaft naar boven, zie rode pijltjes op vorige foto):

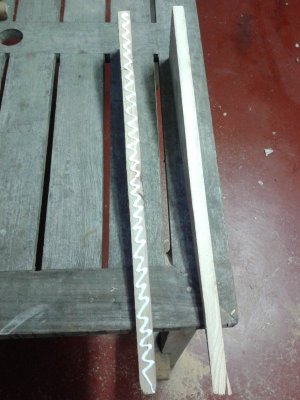

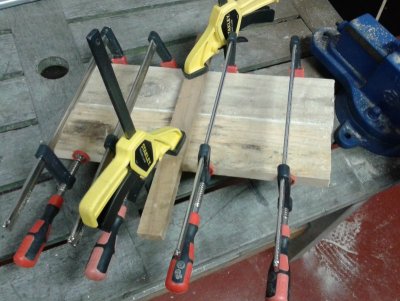

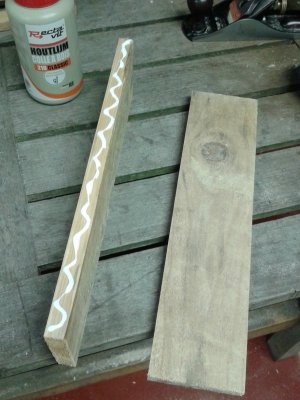

Voordeel van deze methode is dat je niet eens haaks hoeft te schaven. Als je licht hellend schaaft, compenseert de ene hoek de andere. Na getest te hebben of de plankjes nu wel mooi aansluiten lijm ik ze aan elkaar:

IMG_20170127_172529.jpg IMG_20170127_173206.jpg

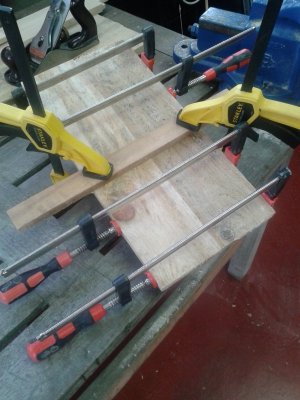

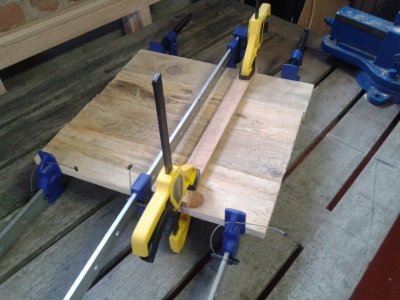

Om het mooi vlak te houden, klem ik er nog een latje op (hier met gele lijmklemmen). Deze volledige handeling doe ik nogmaals met 2 andere planken:



Daarna schaaf ik de randen van beide kleinere paneeltjes samen, en lijm ik ze ook aan elkaar:



Je kan natuurlijk de 4 planken ineens aan elkaar lijmen, maar ik heb altijd vlakker resultaat als ik het in 2 stappen doe. Hier is dit wel belangrijk omdat je nadien niet meer kan vlak schaven, anders ben je het ruige uiterlijk kwijt. Let er ook op dat de groeiringen om en om liggen bij het verlijmen, zodat je minder kans loopt dat het paneel bol komt te staan:

Where wood will move.JPG

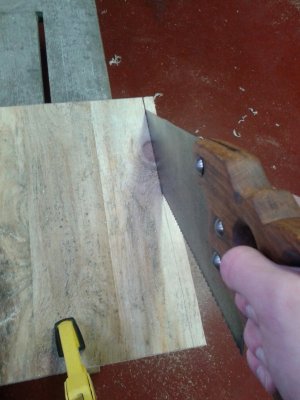

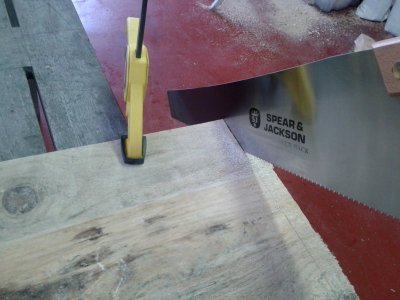

Laat de lijm voldoende drogen (reken iets meer tijd dan wat de fabrikant zegt) en zaag vervolgens op maat: 360x360 mm. Hier doe ik het met handzagen, maar het kan uiteraard ook met tafelzaag. Dwars op de nerf gebruik ik een afkortzaag:



Met de nerf mee gebruik ik een schulpzaag:


Ik hoor wel eens beweren dat je met een afkortzaag ook kan schulpen, maar ik durf dit tegen te spreken. Het is veel efficiënter om de juiste zaag te gebruiken. Je kan met een schulpzaag wel afkorten indien die een fijne vertanding heeft, maar dit terzijde.

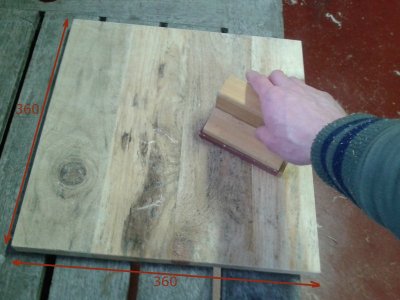

Daarna breek ik alle kantjes met de handschaaf en schuur ik nog eens snel beide zijden met een grove korrel:

IMG_20170201_134919.jpg IMG_20170201_140351_modified.jpg

Het paneeltje is nu af. Het lijkt misschien veel werk als je dit zo leest, maar de uitleg neemt haast evenveel tijd in beslag als het maken zelf (lijmtijd niet meegerekend).

Wordt vervolgd...


Leroowj

Actieve deelnemer
1 apr 2016
392
0
Leuk met pallethout werken :) zelf heb ik ook een nachtkastje gemaakt. Leuk ontwerp, ik persoonlijk vind alleen de poten iets te grof.


CSK

Actieve deelnemer
30 jan 2013
602
57
Provincie Zeeland
Leuk project, én leuk verslag!
Ik heb ook veel met pallethout gewerkt, erg leuk om mee te starten. Het is dan ook niet zo erg als er een keer wat mis gaat met (nagenoeg) gratis hout.


BossyRangs

Post veel
30 nov 2015
1.495
343
Torhout, België
Bedankt voor de leuke reacties! De interesse is er, dus dan ga ik hier verder.

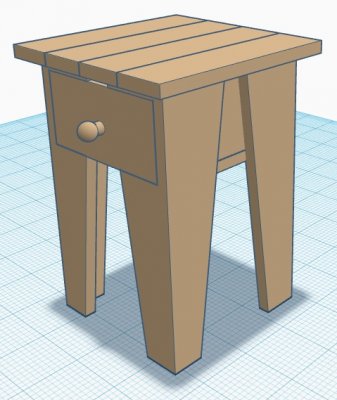

@Leroowj: pootjes zijn inderdaad beetje grof, maar tijdens het klussen heb ik afgeweken van het plan, en daarna het ontwerp terug aangepast aan de werkelijkheid. De pootjes zijn nu iets smaller naar onder toe:


@CSK: inderdaad heel leuk om met pallethout te werken, want het is moeilijk om het echt te verprutsen en het steekt ook niet zo nauw.

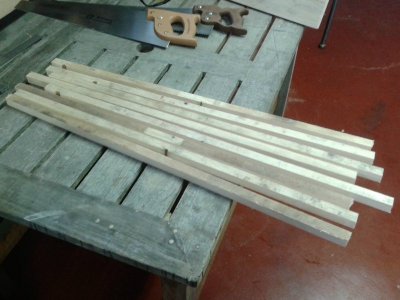

Volgende stap is planken verzagen tot latjes van 20 mm breed. Heb er ineens een heleboel gezaagd met de tafelzaag, met de bedoeling om meerdere nachtkastjes ervan te maken:


Je kan ze natuurlijk ook met de hand zagen met de schulpzaag. Dan blijf je best beetje van je potloodlijn weg, en schaaf je tot de lijn. Deze latjes kort je af tot 220 mm (3x) en 260 mm (2x):

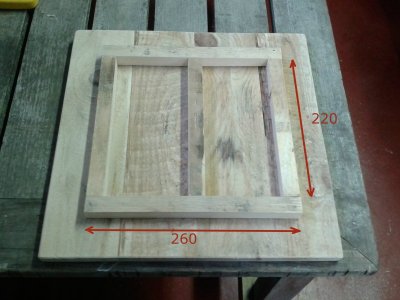

Hier liggen ze los op de onderkant van het paneeltje:

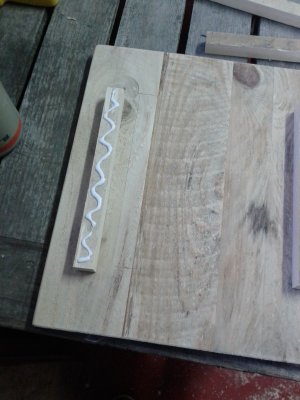

Positioneer ze zodat de afstanden tot de rand gelijk zijn. De 3 latjes die in de richting van de nerf van het paneel lopen, lijm en spijker je vast:

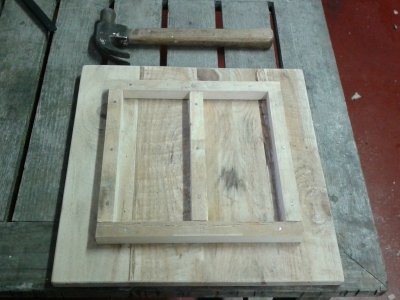

De 2 latjes van 260 mm die dwars staan spijker je vast. Dit omdat het paneel kan uitzetten en krimpen dus je mag het hout niet vastzetten. Spijkers kunnen die bewegingen nog enigszins opvangen. Dit geeft uiteindelijk zoiets:


Terwijl de lijm droogt, beginnen we aan de poten.


BossyRangs

Post veel
30 nov 2015
1.495
343
Torhout, België

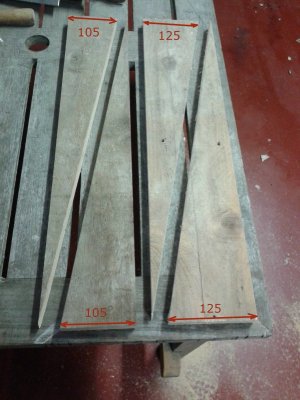

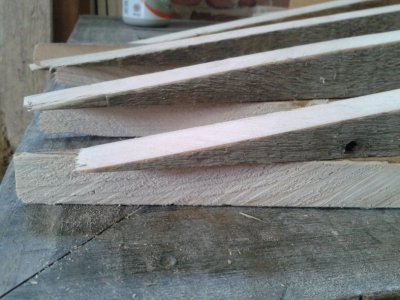

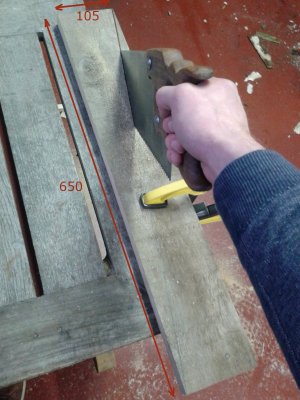

Daarvoor heb je 2 planken nodig van 105 breed en 650 lang, en eveneens 2 planken van 125 breed en 650 lang. Die zaag je allemaal langs de diagonaal doormidden:

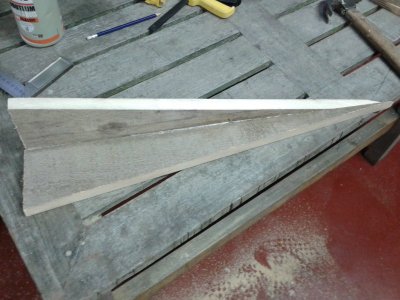

Dit zijn twee doormidden gezaagde planken van verschillende breedte:


Dit is genoeg voor 2 poten, dus dit doe je nog eens.

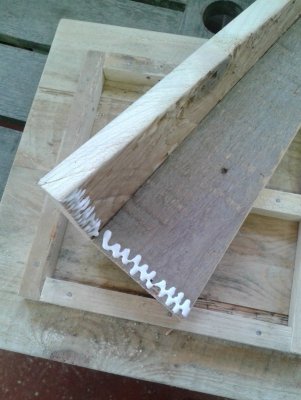

Neem nu 1 driehoek van 105 mm breed en 1 van 125 breed, en spijker en lijm ze samen:



Let erop dat je die van 105 mm aanbrengt op die van 125, en niet omgekeerd. Op die manier heb je dus een hoek gemaakt die langs beide zijden 125 mm breed is. Doe dit nu 4 maal en je hebt alle poten:

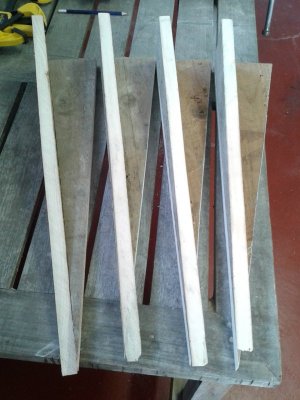

De uiteinden ervan komen niet mooi gelijk, en zijn uiteraard te spits:


Daarom kort je alle poten af tot 480 mm, om uiteindelijk een nachtkastje te hebben van 500 hoog:


Daarna bevestig je de poten aan het paneel:



Daarvoor gebruik ik lijm en schroeven van 40 mm lang. De gaten boor ik voor met boor die smaller is dan de schroeven.

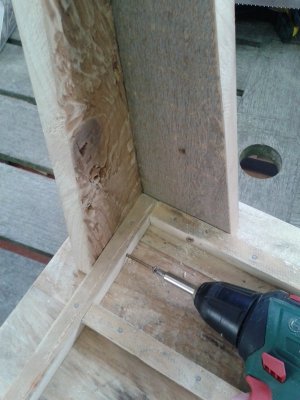

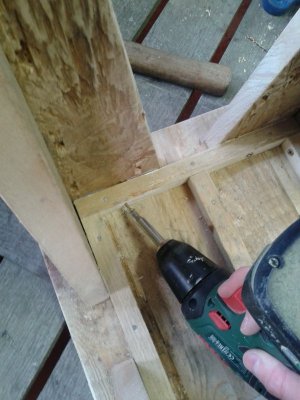

Voor de laatste poot heb je weinig plaats, dus hou je de boor best ondersteboven:

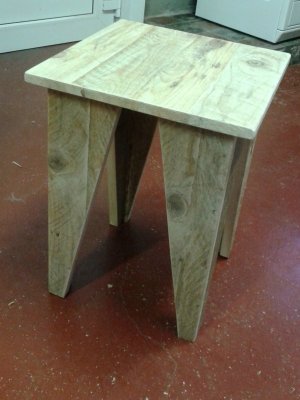

Dit is dan het resultaat:


Als je een bijzettafeltje wou, dan ben je nu klaar :)


BossyRangs

Post veel
30 nov 2015
1.495
343
Torhout, België

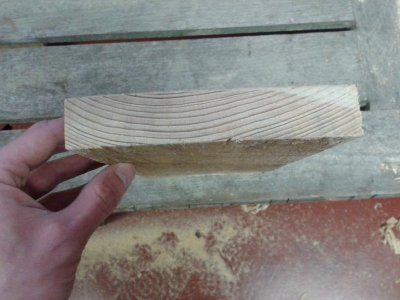

Er moet natuurlijk nog een lade in, dus we gaan verder. Graag had ik een hoogte gehad van 130 mm, zodat er toch wel wat in kan. Na wat zoeken een plank gevonden van die breedte. Die staat wel behoorlijk bol:

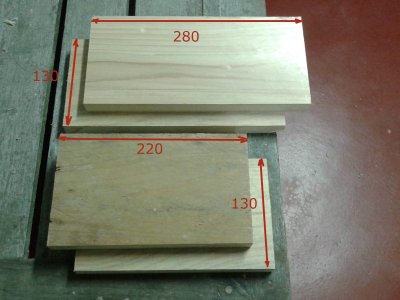

Daarom leek het me best om dit terug vlak te schaven. Nadeel is dat je dan wel het ruwe aspect verliest, maar ik hou wel van het idee dat de binnenkant van je lade proper oogt. Je kan de lade maken door de delen koud aan elkaar te zetten met spijkers, maar ik kies ervoor om ze met zwaluwstaarten te maken als oefening. De lade heeft een breedte van 220 mm en een lengte van 280 mm. Voor zwaluwstaarten mogen de aparte plankjes dus ook die afmetingen hebben (voor koud verbinden moet je nog rekening houden met de dikte van je planken):


Merk op dat ik 1 stukje aan 1 kant ruw gelaten heb. Dit wordt dan de voorkant, zodat het esthetisch mooi past in het geheel. Later meer.


BossyRangs

Post veel
30 nov 2015
1.495
343
Torhout, België
Ok, hier zijn we weer. Zoals gezegd maak ik de lade met zwaluwstaarten. Ik ben dus wat afgeweken van het "snel en simpel" concept, gewoon omdat ik het leuk vind om te doen. Je kan het dus evengoed koud aan elkaar zetten met lijm en spijkers, en dan blijft het een beginnersproject. Maar ik geef hier toch even mee hoe ik de zwaluwstaarten maak. De methode is gebaseerd op die van Paul Sellers:
https://www.youtube.com/watch?v=OCYjoj6cfno&t=412s

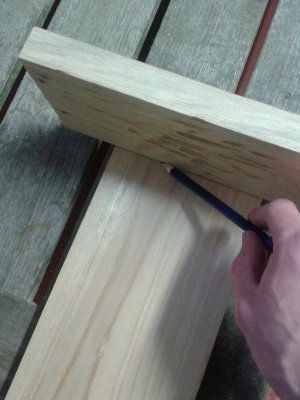

Eerst zet je de dikte van de stukken die je verbindt op elkaar over:

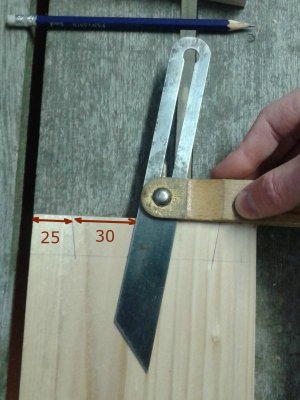

Daarna teken je de staarten af met de zweihaak op een zijkant (langste stuk) van de lade:


Daarvoor gebruik je een helling van 1:7. Als je een rechthoekige driehoek tekent met rechthoekszijden 10 en 70 mm, dan geeft de schuine zijde je de juiste helling. De afstand tussen de staarten en de afstand tot de rand kies je beetje zelf (zie rode cijfers).

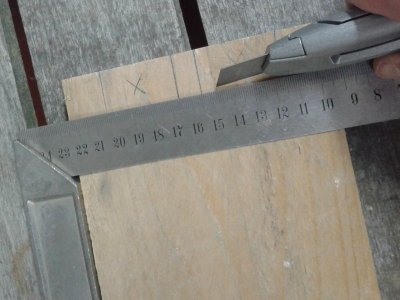

Daarna markeer je de stukjes die weg mogen met een kruisje (dit is geen overbodige stap, geloof me) en traceer je de diktelijn nog eens met een mesje. Dit doe je enkel op de plaatsen met een kruisje, zodat je lijn niet zichtbaar is in het eindresultaat. Deze lijn zet je met je winkelhaak over op de randen en achterkant. Daar mag de lijn wel doorlopen omdat die toch niet zichtbaar is.

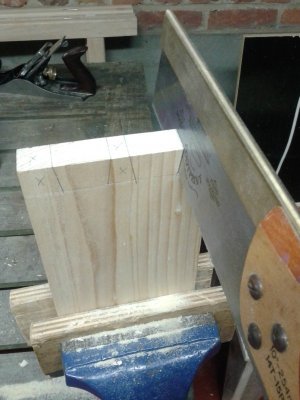

Zet de potloodlijnen met winkelhaak over op bovenkant (op kops hout) en je bent nu klaar om de staarten uit te zagen met een kapzaag. Let erop dat je langs de potloodlijn aan de kant van het kruisje zaagt:

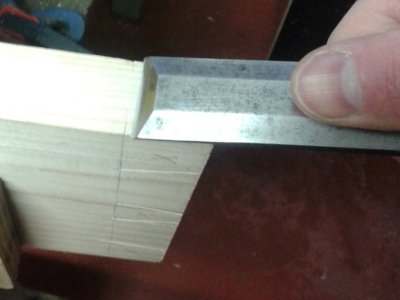

De buitenste afvalstukjes kun je nu volledig uitzagen langs de zijkant. Aangezien daar al een lijn staat door het mes, maak je een kleine groef met een beitel om de zaag te geleiden (Paul Sellers noemt het "knifewall"):

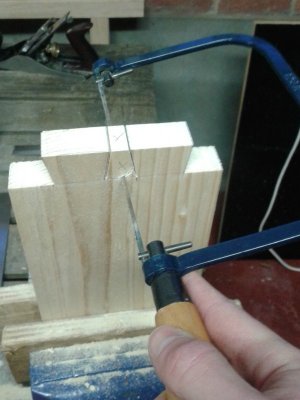

Het middelste stuk zaag je grof uit met een decoupeerzaagbeugel (coping saw in het engels). Let erop dat je een stukje weg blijft van je lijn, en keer nog eens terug met de zaag om het resterende hoekje weg te zagen:

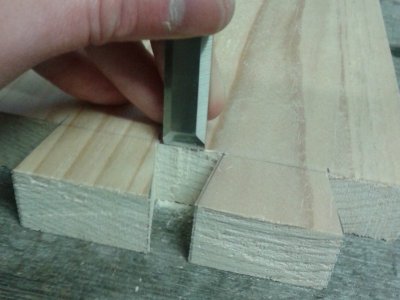

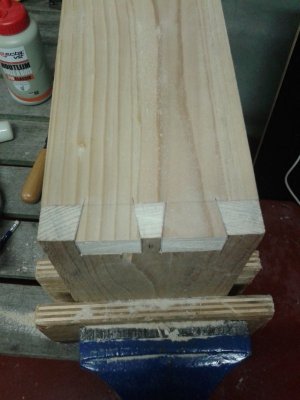

Met een beitel steek (of klop) je dan het resterende afvalhout weg tot aan de lijn:


Met een scherp potlood zet je nu de staarten over:

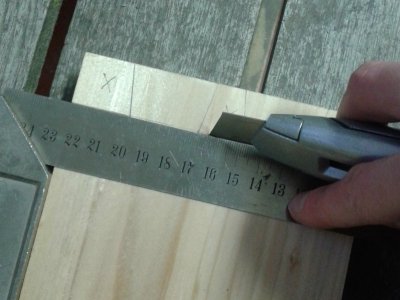

De lijnen trek je met potlood en winkelhaak door tot aan basislijn. Markeer ook hier het afvalhout met kruisjes en teken de lijn af met een mesje op voorkant (enkel waar kruisjes staan) en achterkant (mag over volledige breedte). De zijkanten hoef je hier niet te doen, omdat die blijven staan.

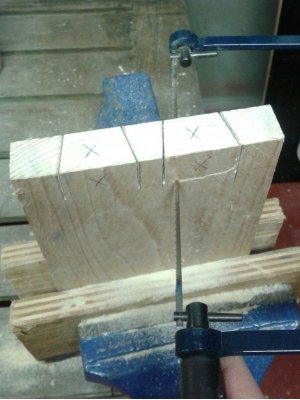

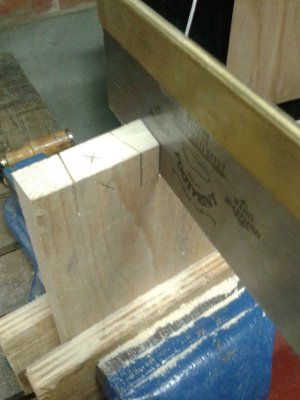

Zaag opnieuw langs afvalzijde van de lijnen:


Zaag het middenstuk opnieuw uit met decoupeerzaagbeugel:

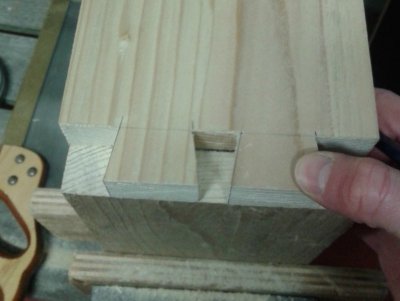

En verwijder het laatste stuk eveneens met de beitel tot aan de lijn. Als het goed is, passen de 2 delen nu in elkaar:


Als het te strak is, kun je nog een beetje bijwerken met een beitel om het passend te maken, maar neem minuscule hoeveelheden af.

Doe deze verbinding nu nog 3 maal, en je hebt het begin van een lade.


Leroowj

Actieve deelnemer
1 apr 2016
392
0
Mooi hoor! Zwaluwstaarten hebben toch altijd iets 'magisch'. Zelf nog niet verder gegaan dan normale tandverbinding.


J.art

Actieve deelnemer
18 dec 2015
519
91
Limburg België
Mooi verslagje weer! Hoop ik toch ook ooit eens te maken, een mooi kistje met een mooie zwaluwverbinding :) maar dat zal eerst veel oefening vergen vrees ik haha!


BossyRangs

Post veel
30 nov 2015
1.495
343
Torhout, België
Bedankt! Zwaluwstaarten maken valt goed mee hoor als je de instructies volgt in het filmpje van Paul Sellers. Meer zelfs, dit is slechts de 3de keer dat ik zwaluwstaarten maak, en vorige 2 keer waren ook goed gelukt. Dus wat dat oefenen betreft valt het supergoed mee hoor. Of ik zou een natuurtalent moeten zijn. Hahaha :)


BossyRangs

Post veel
30 nov 2015
1.495
343
Torhout, België

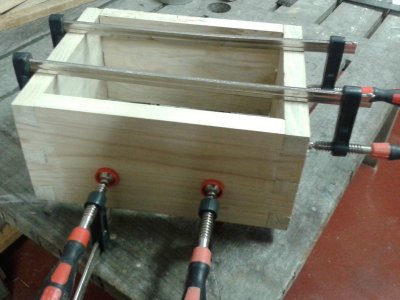

Bedankt! Ondertussen ben ik al enkele stappen verder. Alle verbindingen zijn gemaakt, en heb het verlijmd:


Ik breng enkel lijm aan op langshout. Nu moeten we natuurlijk nog een bodem maken voor onze lade. Geïnspireerd door Nerf met zijn kistje (http://www.woodworking.nl/showthread.php?20636-Mijn-eerste-kistje-alleen-met-handtools) heb ik enkele plankjes doormidden gezaagd met de schulpzaag:

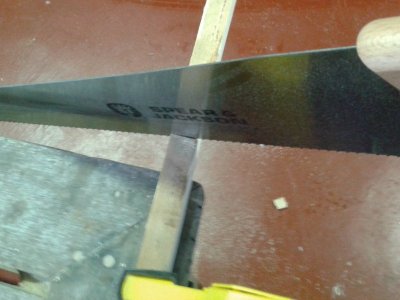

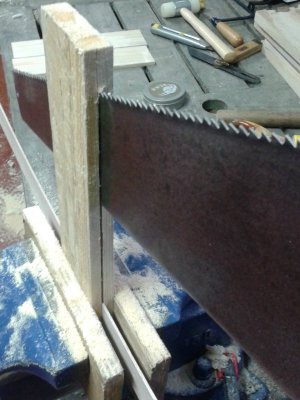

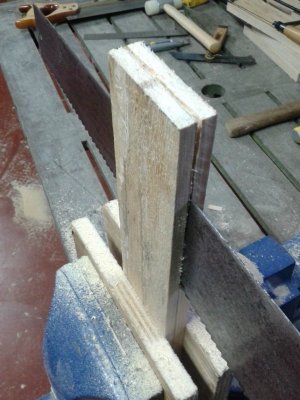

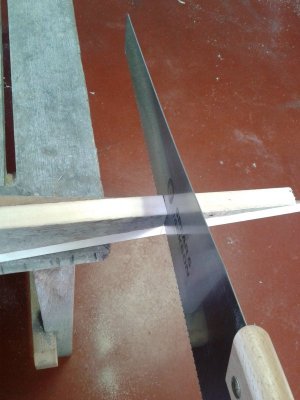

Om het laatste stukje te zagen, moet je normaal opnieuw een begin maken met de zaag. Ik heb het sneller opgelost door de plank om te draaien en dan de zaag ondersteboven te gebruiken:

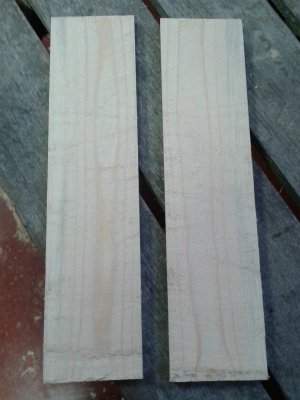

Ik klem daarvoor ook een latje in de zaagsnede, zodat de zaag niet klemt. Dit herzagen van een plankje viel heel goed mee. Het gaat snel en het resultaat is naar behoren:

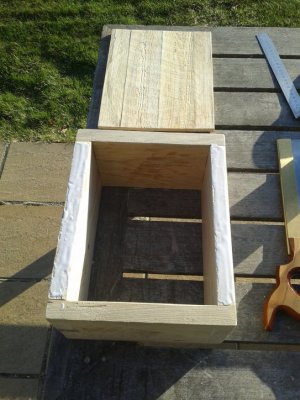

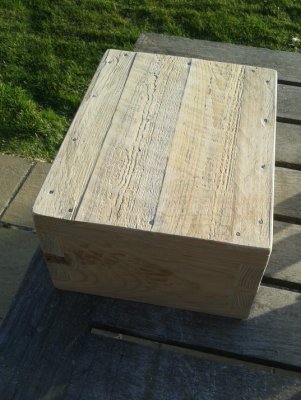

Met die dunnere plankjes heb ik dan ook terug een paneeltje gelijmd, dat hier klaarligt om op de lade gespijkerd te worden (+ lijm in de lengterichting):

IMG_20170214_155959 (1).jpg


Ik heb ook de scherpe randjes wat afgerond met grof schuurpapier.

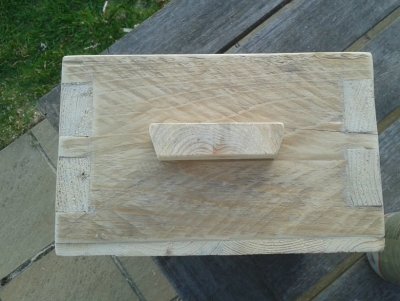

Laatste stap voor de lade is een handvatje erop zetten. Ik heb hiervoor nog een reststukje gevonden, beetje vorm gegeven en erop gelijmd:


De achterkant van het handvatje heb ik wel beetje bijgeschaafd zodat het mooi vlak zou zijn en dus goed zou aansluiten op de voorkant van de lade.

Volgende stap is het monteren van de lade. Wordt dus heel binnenkort vervolgd.
