Zoals ik in het topic van Charel09 al aangaf ben ik in het kader van "goed voorbeeld doet goed volgen" ook gestart met het maken van een "benchtop bench".
Ik had dit al langer op mijn to-do lijst staan maar heb het project met stip gepromoveerd naar de eerste plaats.
Ik had nog wat mooie dikke balken olijfessen liggen als restant van onze nieuwe eettafel en dit project vond ik er wel een mooie bestemming voor.
Als voorbeeld heb ik het door Charel aangehaalde artikel uit FWW gebruikt en zijn eigen bank.
Ook dit project wilde ik met vrijwel alleen handgereedschap maken.
Dat betekent dat voor de grove voorbereiding ik mijn zaagtafel, lintzaag en VVD-bank heb gebruikt, maar daarna alles met de hand moest gebeuren.
Allereerst bij vriend Dieter in Berlijn de Moxon vise besteld met 2 paar benchmark puppies, daarna kon ik aan de slag.

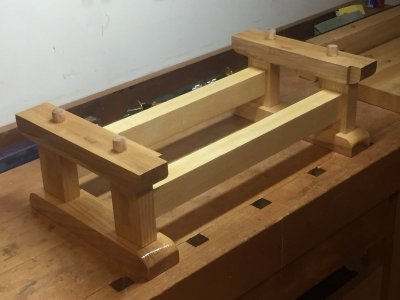

ik ben begonnen met het maken van een onderstel. Dit zit met alleen maar pen-gat verbindingen in elkaar:
De hoeken heb ik afgerond met een beitel en rasp. Ik heb lang zitten dubben hoe ik de verbinding met de blad zou maken, maar heb uiteindelijk omdat het klimaat in mijn werkruimte stabiel is (door gebruik van lucht ontvochtiger) gekozen voor een simpele oplossing met een beuken rondhout van 20mm als deuvel.

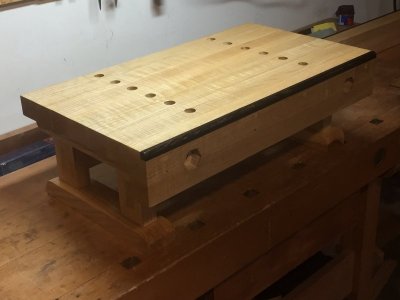

Hierna de tafel gemaakt uit balkjes van 50x40mm:
Hierin de gaten voor de "bench puppies" uitgeboord met een Forstner boor (shit, toch elektrisch gereedschap
)
Hier dwars de achterzijde van de klem op gelijmd en geschroefd (met proppenboor). De rand van de klem is afgewerkt met een randje wenge dat ik over de volledige lengte heb afgeschuind.
Met de bijtel en Forstnerboor de gaten voor de moeren gemaakt. Dit hoeft alleen aan de voorzijde.

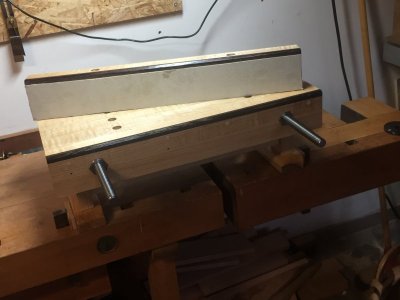

Het principe is dat je de draadstang aan voor-, en achterzijde van het vaste deel van de bankschroef vastzet met een moer waardoor de draadstang gefixeerd wordt.
Het mobiele deel van de bankschroef wordt hier met 2 wielen overheen geleid. Dit principe werkt perfect. De wielen lopen super soepel.
Daarna het mobiele deel gemaakt, waarbij je moet opletten dat je een ovale vorm uitboort om de balk speelruimte gegeven bij scheef aandraaien.
Achterzijde hiervan beplakt met het meegeleverde leer:

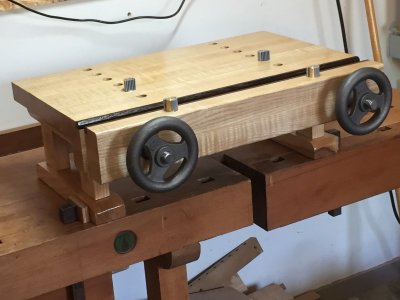

Daarna het geheel in elkaar zetten:
Zoals te zien is op de foto klem ik het werkbankje tussen 2 benchdogs op mijn werkbank. staat prima stabiel zo.
Tot slot alles in 3 lagen schellak gezet.
Uiteindelijke maten zijn 60x30x21cm.
Groet,
Hans
