Mediameubel met een verhaal

Berm

Actieve deelnemer
Hieronder volgt (in diverse posts) het maakproces van een kast : een lange, lage wandkast, te gebruiken als Media Meubel. De kast is gemaakt van delen van een 100 jaar oude, verwaarloosde Grenen servieskast, delen van een commode en tweedehands Eiken vloerdelen.


Grootmoeders kast hergebruikt

Zoals zo vaak met oude meubels gebeurt, verandert het gebruik: eerst 60 jaar binnen als de servieskast, dan gedegradeerd tot 30 jaar afzien als gereedschapskast in de schuur en tenslotte10 jaar buiten neergezet…
Gelukkig is deze kast niet op de afvalhoop beland, maar weer naar binnen gehaald en uiteindelijk door mij (deels) hergebruikt voor een handgemaakt massief houten Media Meubel voormijn nichtje Evelyn. Het Meubel geeft als het ware “een knipoog” naar de tijd met haar Oma … haar jeugd: spelen in de schuur bij haar vader, met spullen uit de gereedschapkast. Daarna de eerste jaren met haar eigen kinderen (commode) en het heden met de totstandkoming van dit meubel als kadootje voor het weerzien met haar neef (mij) na 30 jaar.


Hetbasis ontwerp: “Terug in de tijd”

Het is een lage, gesloten kast met drie kleppen. De kleppen worden gevormd door ouderwetse paneeldeurtjes. Het meest rechtse deel bevat gerestaureerde delen van de oude Grenen kast; duidelijk zijn alle gebruikssporen te zien. Het middelste deel heeft ook nog oude stukjes in zich, maar ook veel nieuwere. Het Linkerdeel is helemaal nieuw, van tweedehands vloerdelen van Eikenhout. In het middendeel bevindt zich ook nog een oude kastlade en het staat op de oude, gerestaureerde Grenen pootjes. Verder naar links staan er nieuwe Eiken zusjes onder. De achterwand is eveneens van gerecycled hout: van de commode van de achterkleinkinderen en van resten van de originele paneeldelen van Grootmoeders kast.
Als je blik van links naar rechts dwaalt over het Media Meubel, dan kom je van het heden, via de geboorte van de “nazaten”, in de tijd van Oma: de kast vertelt haar eigen verhaal.

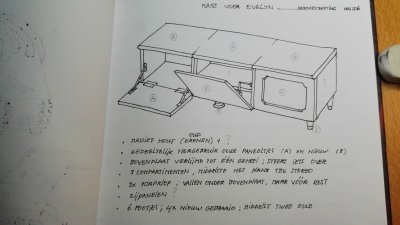

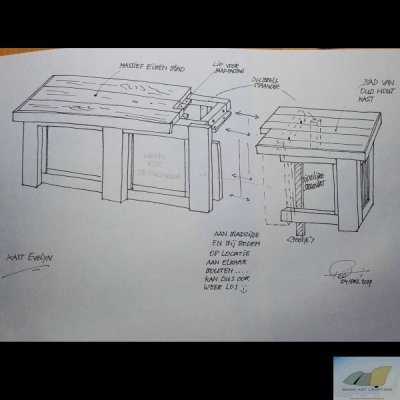

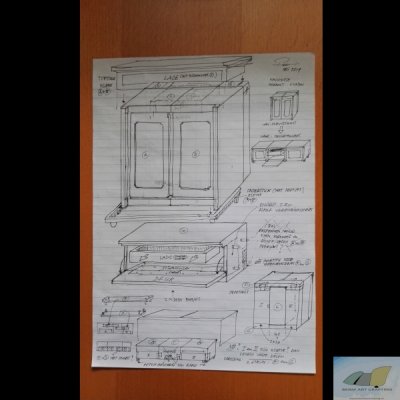

Hieronder het basisontwerp in een schets:
Jullie begrijpen natuurlijk al dat het uiteindelijk niet zo geworden is......


Bijlagen

  • KEV-001.jpg
    810,2 KB · Weergaven: 67
  • Geweldig
Waarderingen: bakkiet

Berm

Actieve deelnemer

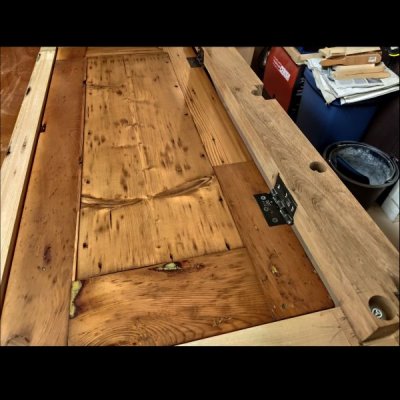

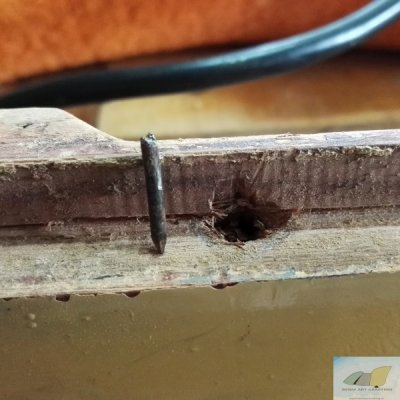

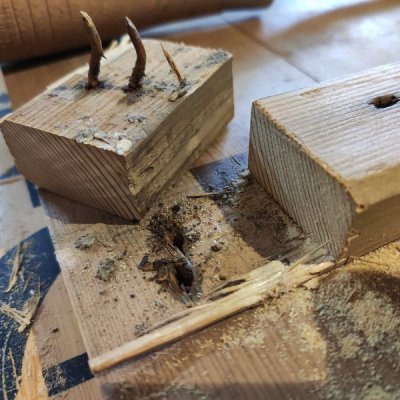

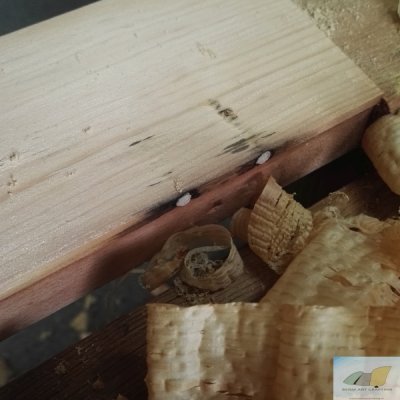

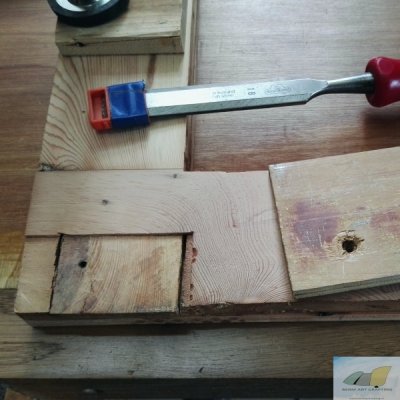

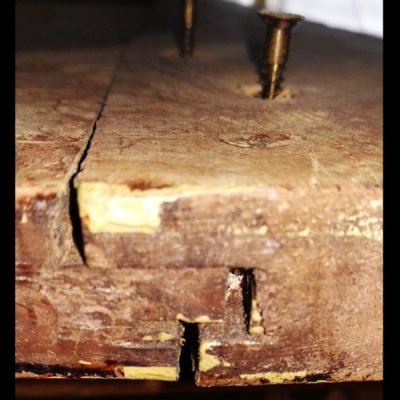

Paneeldeur restauratie: al die spijkers !

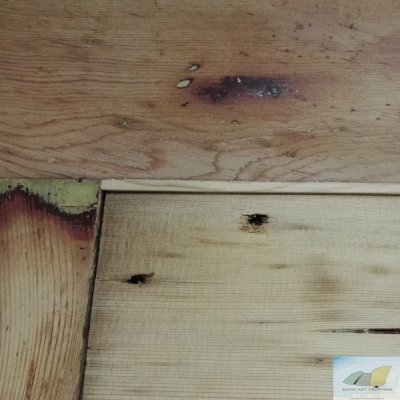

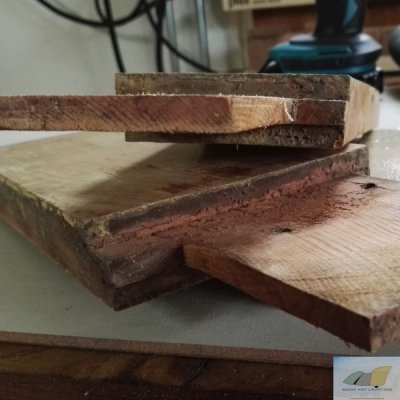

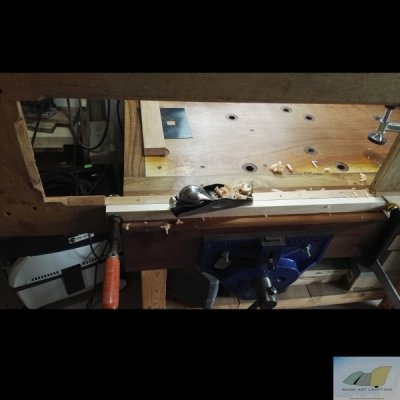

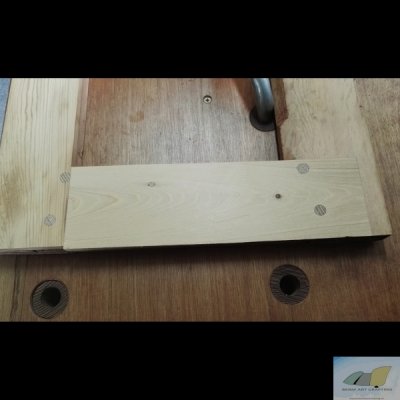

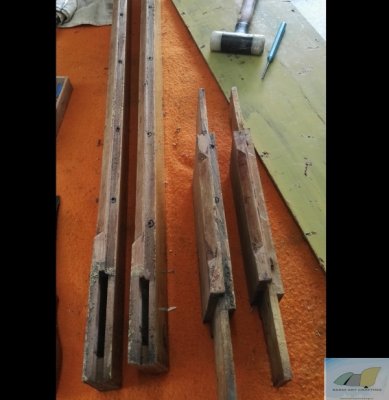

De rechterklep van het Media Meubel is gemaakt van een oud paneeldeurtje uit de servieskast. Het deurtje was in twee richtingen behoorlijk krom. Bij het uit elkaar halen van het deurframe bleek al snel dat naast de gebruikelijke houtverbindingen er meer dan 24 ! verzonken spijkers en schroeven waren gebruikt. Een hele toer om die te verwijderen, terwijl het toch al erg beschadigde deurtje niet verder onnodig moest lijden. Zaag, beitel en frees liepen helaas beschadiging op doordat de spijkers ook op volstrekt onverwachte plaatsen bleken te zitten. Uiteindelijk heb ik een metaaldetector moeten gebruiken om grotere schade te voorkomen. Een poging om het paneel met minder kromming opnieuw in elkaar te lijmen is niet gelukt, dus zat er niets anders op dan de krommingen aan één zijde eruit te schaven door verjonging van het frame en aan de andere zijde het frame op te dikken …. en dan het hele pakket opnieuw vlak te schaven. De opdik stukken zijn verzonken aangebracht, om te voorkomen dat ze bij vlakschaven zouden uitlopen in een te dunne “lip”. Waar nodig zijn er kleine gaatjes opgevuld met pasgemaakte stukjes hout. Al het gebruikte hout komt uit de oude kast zelf, natuurlijk.

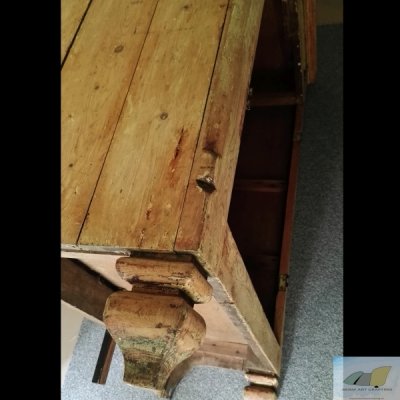

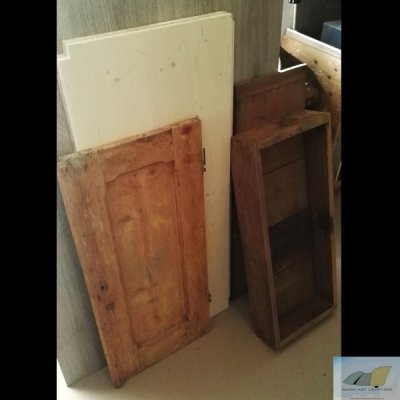

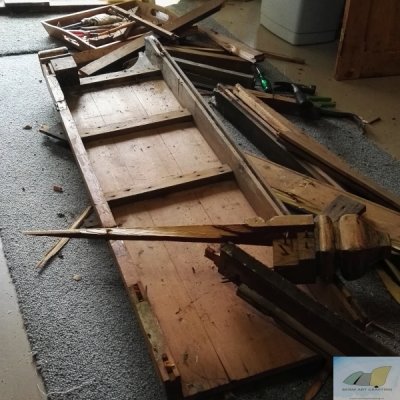

hieronder fotos van de oude servieskast


Bijlagen

  • KEV-020.jpg
    229,8 KB · Weergaven: 55
  • KEV-021.jpg
    185,6 KB · Weergaven: 58
  • KEV-027.jpg
    262,5 KB · Weergaven: 57
  • KEV-034.jpg
    237,1 KB · Weergaven: 54
  • KEV-038.jpg
    331,6 KB · Weergaven: 51
  • Leuk
Waarderingen: bakkiet

Berm

Actieve deelnemer

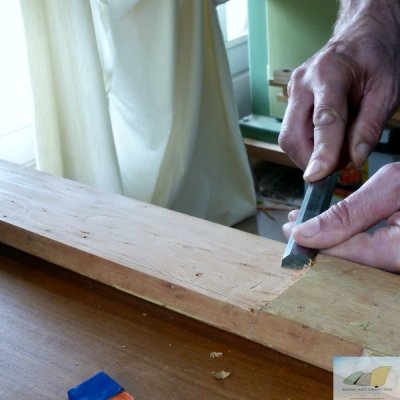

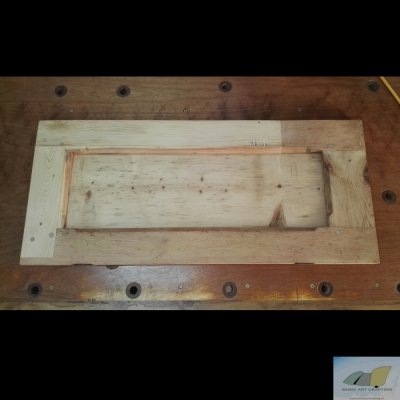

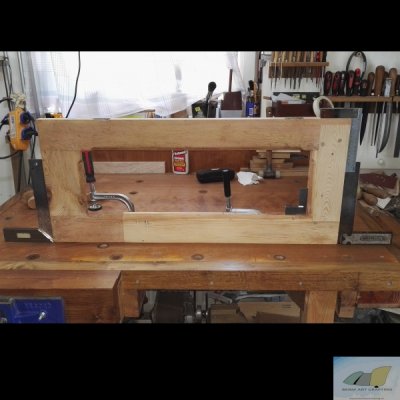

Het verhaal van het eerste deurtje wordt verteld aan de hand van (veel) fotos (van klein formaat).


Bijlagen

  • KEV-053.jpg
    274,9 KB · Weergaven: 48
  • KEV-050.jpg
    285,2 KB · Weergaven: 47
  • KEV-045.jpg
    226,4 KB · Weergaven: 45
  • KEV-092.jpg
    204,8 KB · Weergaven: 45
  • KEV-088.jpg
    216,5 KB · Weergaven: 43
  • KEV-084.jpg
    262,8 KB · Weergaven: 46
  • KEV-078.jpg
    258,5 KB · Weergaven: 46
  • KEV-072.jpg
    184,2 KB · Weergaven: 47
  • KEV-058.jpg
    264,6 KB · Weergaven: 47
  • KEV-098.jpg
    227 KB · Weergaven: 45

Berm

Actieve deelnemer

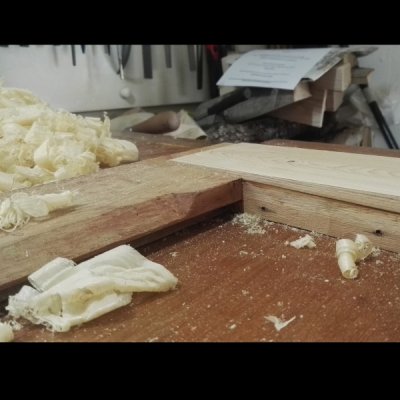

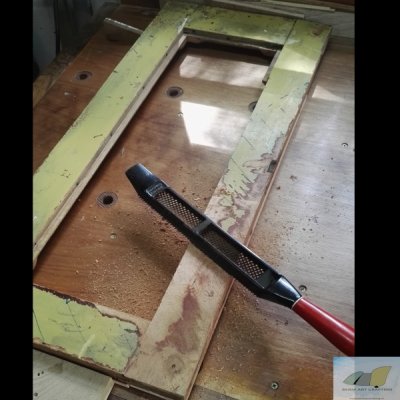

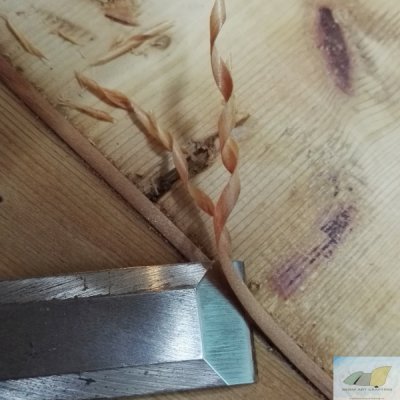

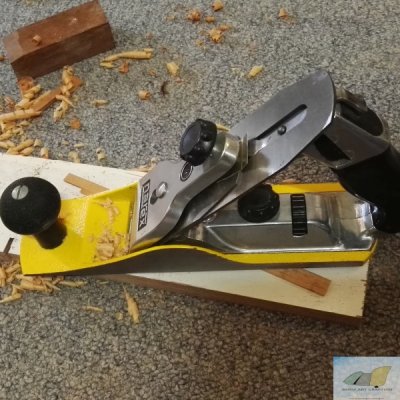

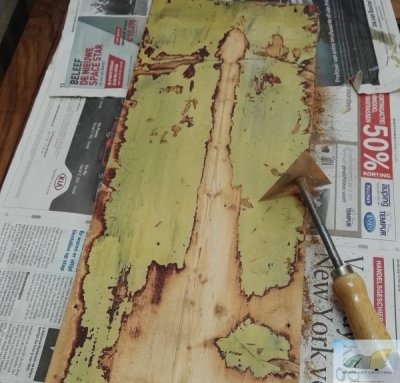

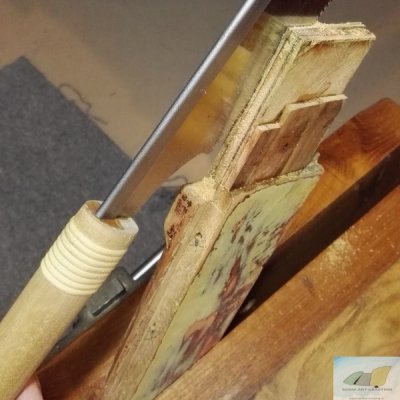

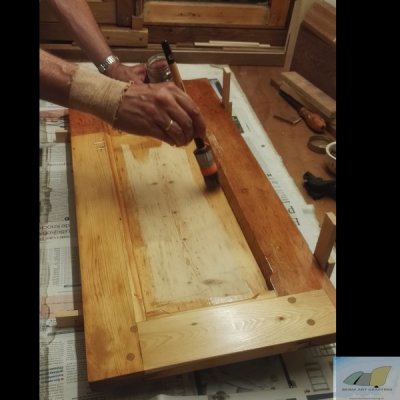

Tsjonge wat was die oude gele verf a pain in the ass om eraf te krijgen, het leek er wil ingebrand !


Bijlagen

  • KEV-121.jpg
    281,5 KB · Weergaven: 43
  • KEV-117.jpg
    179,7 KB · Weergaven: 42
  • KEV-110.jpg
    256 KB · Weergaven: 42
  • KEV-170.jpg
    309,3 KB · Weergaven: 42
  • KEV-167.jpg
    255,8 KB · Weergaven: 44
  • KEV-162.jpg
    223,7 KB · Weergaven: 43
  • KEV-153.jpg
    244,7 KB · Weergaven: 52
  • KEV-148.jpg
    220,2 KB · Weergaven: 53
  • KEV-135.jpg
    261 KB · Weergaven: 53
  • KEV-174.jpg
    176 KB · Weergaven: 47

Berm

Actieve deelnemer

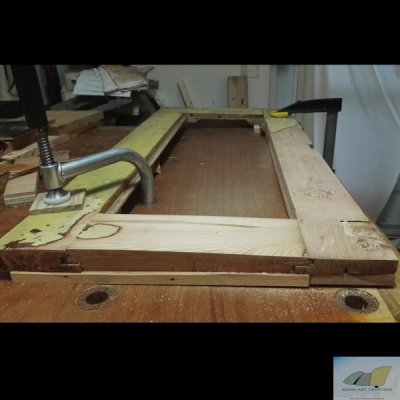

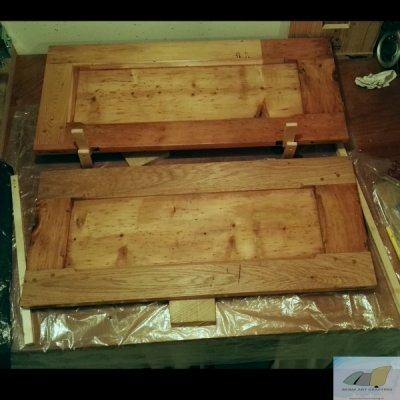

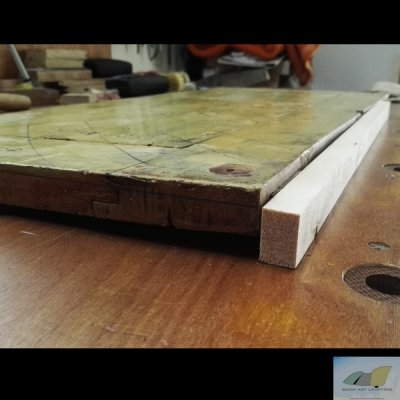

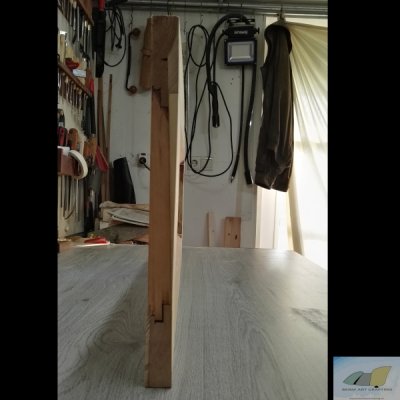

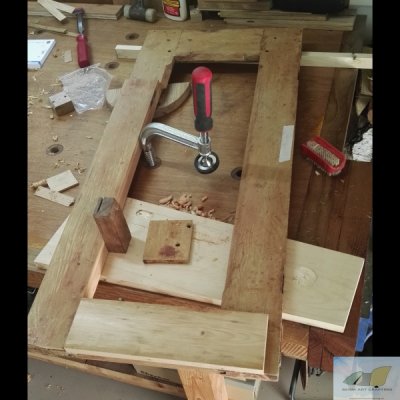

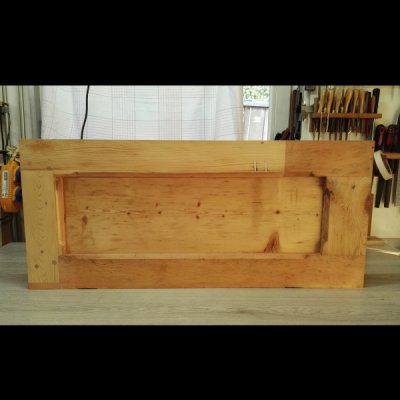

Het deurtje is uiteindelijk behoorlijk recht gekomen. het is in twee lagen danish oil gezet,


Bijlagen

  • KEV-185.jpg
    282,1 KB · Weergaven: 39
  • KEV-183.jpg
    205,9 KB · Weergaven: 41
  • KEV-181.jpg
    200,4 KB · Weergaven: 43
  • KEV-180-gal.jpg
    179,4 KB · Weergaven: 39
  • KEV-193.jpg
    221,8 KB · Weergaven: 37

Berm

Actieve deelnemer

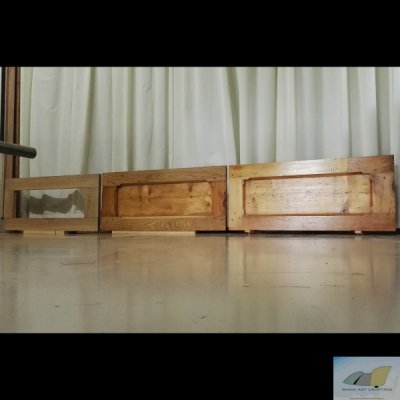

Media Meubel: Grenen en Eiken

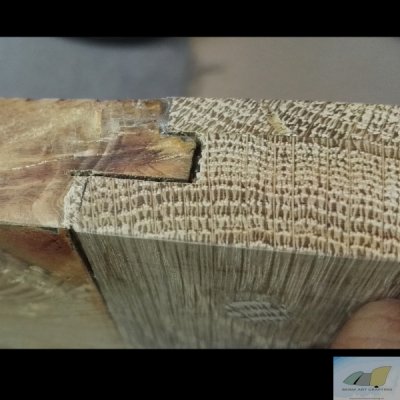

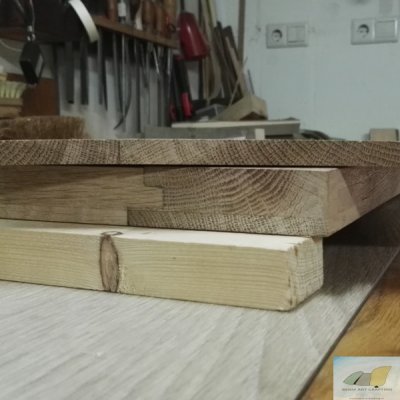

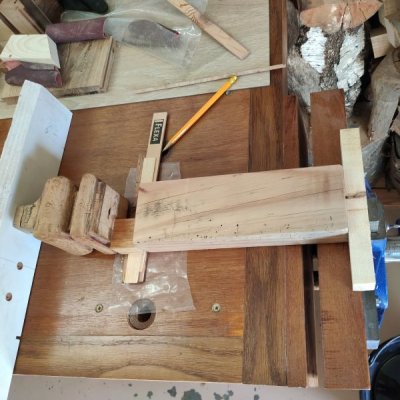

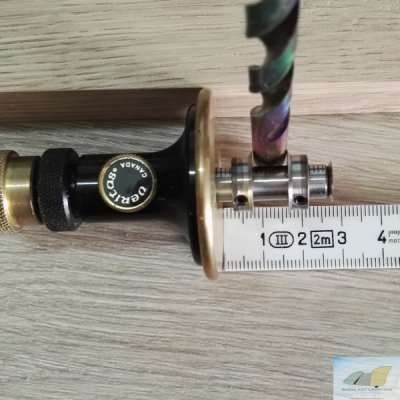

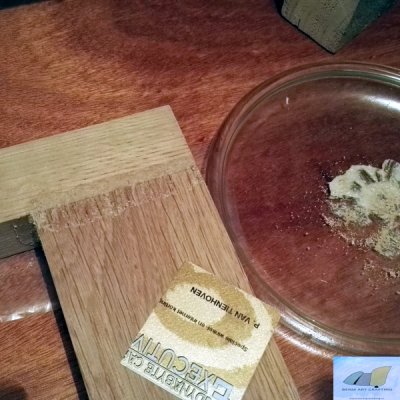

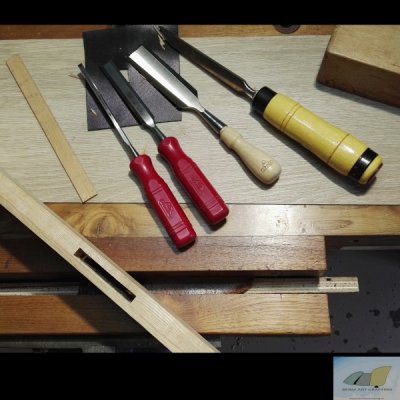

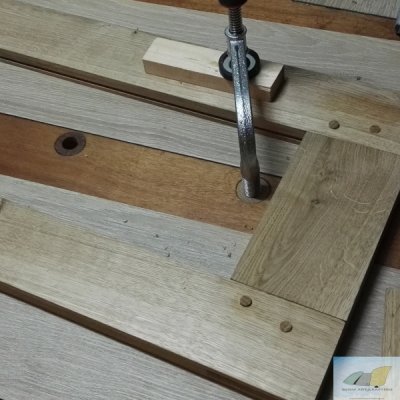

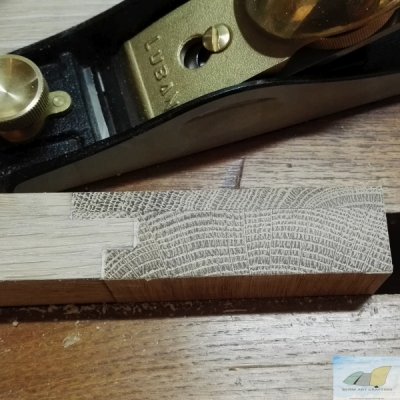

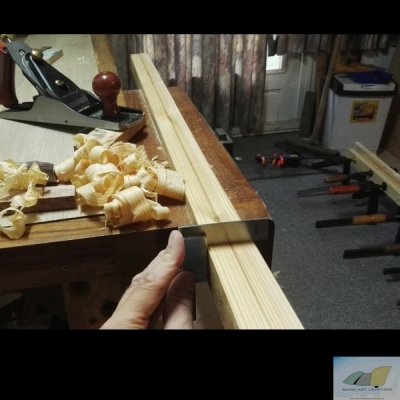

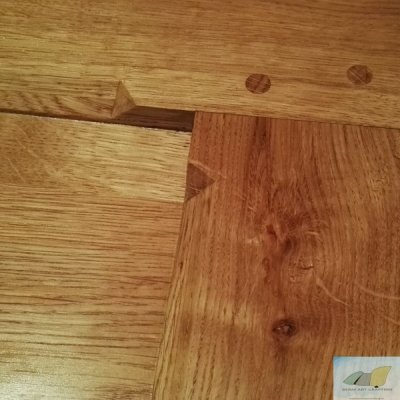

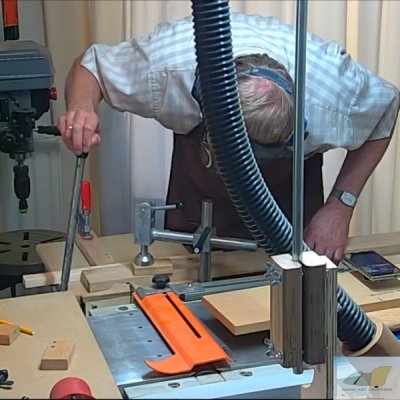

De oude onderdelen zijn van Grenen en de nieuwe van Eiken. Het rechter deurtje bestaat geheel uit oud hout, maar het middelste bevat ook nieuwere Eiken delen. Deze zijn gemaakt uit oude vloerdelen, die op elkaar zijn gelijmd en passend geschaafd. Oude en Nieuwe delen aan elkaar maken is een uitdaging, aangezien de oude delen vaak krom en scheef zijn. De oude houten platte verbindingspennen zijn daarom eerst opgedikt en opnieuw vlak en in lijn met elkaar gemaakt. De sleufgaten in de “nieuwe” Eiken delen konden daardoor redelijk recht blijven, maar het was toch een hele toer om alles passend te krijgen zonder dat het deurtje scheef trok. Het paneel is van Oud Grenen. Het model van het oude sierkader is van de Grenen delen met een steekbeitel nagemaakt op de Eiken stukken, zodat rondom dezelfde rand ontstaat. In het deurframe zitten, net als bij de eerste deur, ronde Eiken sierpennen, gedraaid uit een reststuk. Uiteindelijk waren er nog een paar pas latjes nodig om het paneel strak in het frame krijgen en een paar kleine vul stukjes in de pengaten om het uitbreken bij het schaven te voorkomen. Het tweede deurtje heeft mooi dezelfde sfeer meegekregen als het eerste. Wanneer uiteindelijk alle handgemaakte pen-gat verbindingen van het deurframe keurig in elkaar passen, is altijd een klein geluksmomentje.

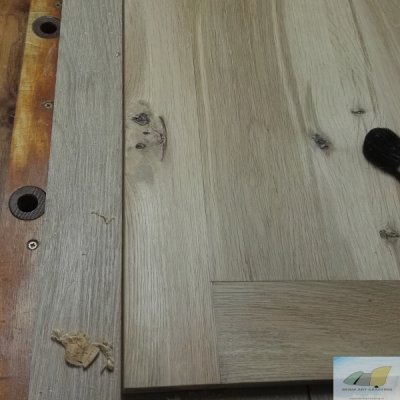

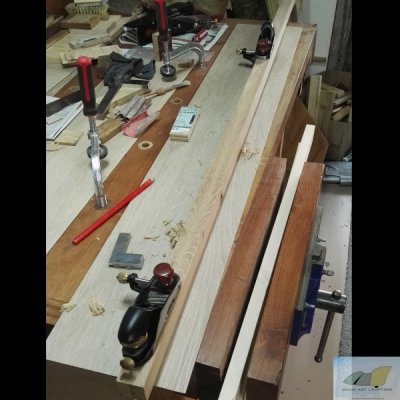

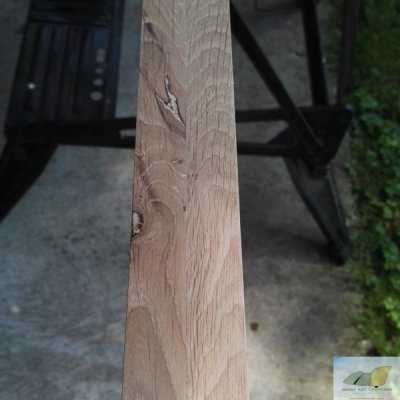

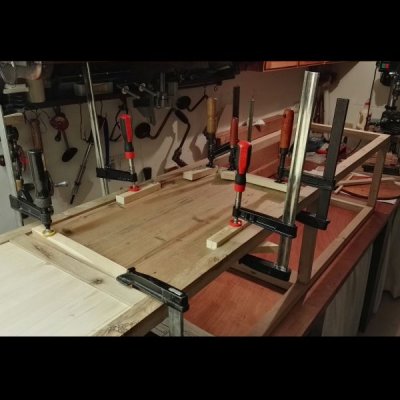

Het derde deurtje is geheel van Eiken gemaakt. Het frame is van op elkaar gelijmde oude vloerdelen. Ze zijn eerst volledig vlak geschaafd (zie video hierboven), omdat ze krom “geschoteld” waren. Het paneel bestaat ook uit twee tegen elkaar gelijmde Eiken delen, teruggeschaafd tot 9 mm. Het paneel is strak in de sponning gelijmd. Best spannend zo een dun paneel, aangezien het tijdens het maken al een beetje krom trok. Dit derde deurtje is helemaal recht, omdat alle onderdelen nieuw en recht zijn en dus perfect passend gemaakt konden worden. De drie deurtjes naast elkaar zijn ruim 2,5 meter; een lang mediameubel dus !

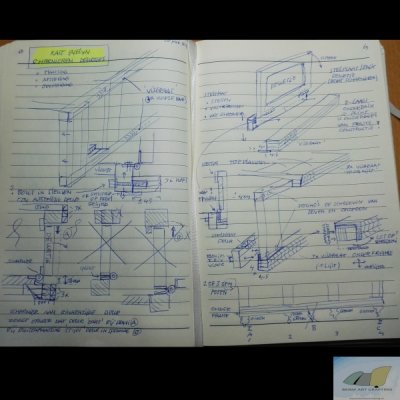

Inmiddels is de totale constructietekening van het mediameubel klaar. Waarschijnlijk moet de kast in twee delen gemaakt worden om het eenvoudig te kunnen vervoeren …. of er moet een busje aan te pas komen…


Bijlagen

  • KEV-244.jpg
    274,5 KB · Weergaven: 28
  • KEV-206.jpg
    271,5 KB · Weergaven: 27
  • KEV-266.jpg
    281,5 KB · Weergaven: 29
  • KEV-269.jpg
    287 KB · Weergaven: 29
  • KEV-275.jpg
    252,7 KB · Weergaven: 30
  • KEV-277.jpg
    232,6 KB · Weergaven: 30
  • KEV-285.jpg
    221,7 KB · Weergaven: 31
  • KEV-323.jpg
    215,8 KB · Weergaven: 30
  • KEV-364.jpg
    245,6 KB · Weergaven: 30
  • KEV-338.jpg
    290,5 KB · Weergaven: 30

Berm

Actieve deelnemer
vervolg van tweede deurtje


Bijlagen

  • KEV-376.jpg
    280,1 KB · Weergaven: 22
  • KEV-380.jpg
    255,5 KB · Weergaven: 27
  • KEV-385.jpg
    342,3 KB · Weergaven: 27
  • KEV-387.jpg
    323,5 KB · Weergaven: 27
  • KEV-392.jpg
    270,2 KB · Weergaven: 28
  • KEV-428.jpg
    238 KB · Weergaven: 31
  • KEV-424.jpg
    187,7 KB · Weergaven: 32
  • KEV-422.jpg
    193,9 KB · Weergaven: 27
  • KEV-409.jpg
    263,7 KB · Weergaven: 29
  • KEV-407.jpg
    252,6 KB · Weergaven: 27

Berm

Actieve deelnemer

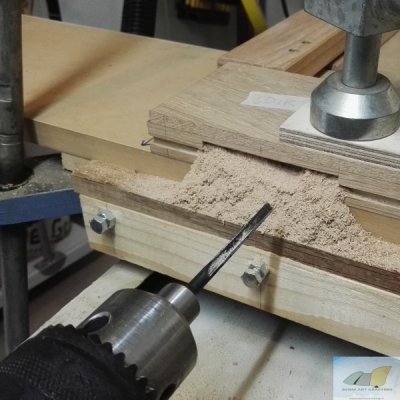

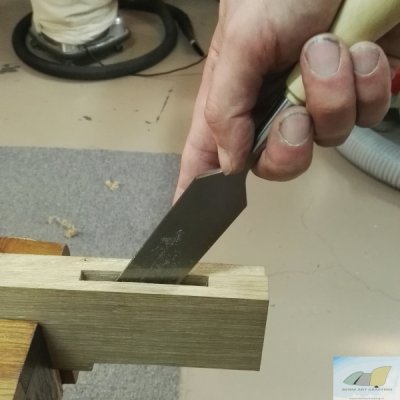

Inmiddels zou de kast niet meer uit drie, maar uit twee delen gaan bestaan: het Eiken deel en het Grenen deel.


Bijlagen

  • KEV-439.jpg
    260,5 KB · Weergaven: 39
  • KEV-441.jpg
    284,4 KB · Weergaven: 39
  • KEV-453.jpg
    283,5 KB · Weergaven: 33
  • KEV-459.jpg
    276,7 KB · Weergaven: 41
  • KEV-460-PenGat.jpg
    229,3 KB · Weergaven: 44
  • KEV-481.jpg
    247,5 KB · Weergaven: 42

Berm

Actieve deelnemer

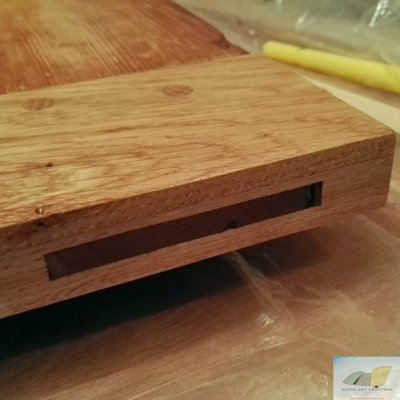

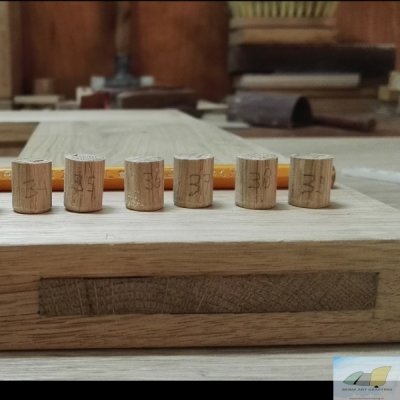

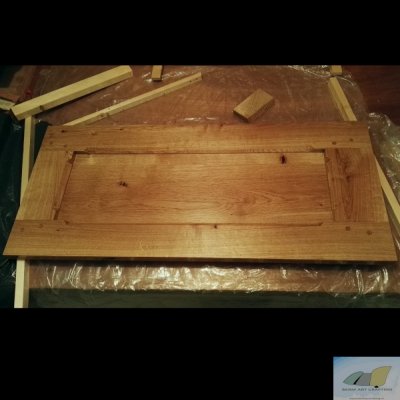

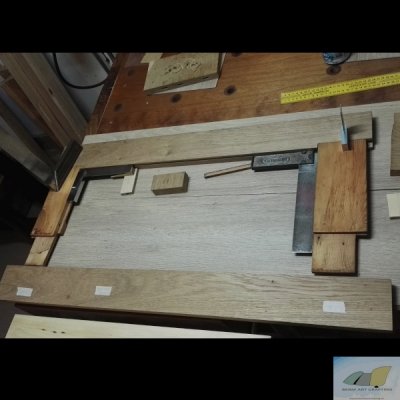

Tenslotte ook het derde, meest linker deurtje, dat geheel van Eiken is gemaakt.


Bijlagen

  • KEV-505.jpg
    299,8 KB · Weergaven: 27
  • KEV-502.jpg
    246,1 KB · Weergaven: 32
  • KEV-491.jpg
    172,9 KB · Weergaven: 34
  • KEV-507.jpg
    309,4 KB · Weergaven: 33
  • KEV-513.jpg
    190 KB · Weergaven: 32
  • KEV-523.jpg
    242,7 KB · Weergaven: 27
  • KEV-528.jpg
    251,9 KB · Weergaven: 25
  • KEV-539.jpg
    276,4 KB · Weergaven: 26
  • KEV-544.jpg
    205,2 KB · Weergaven: 26
  • KEV-546.jpg
    295,9 KB · Weergaven: 25

Berm

Actieve deelnemer
Inmiddels werd duidelijk dat ik niet uit zou komen met het hout dat ik had, als ik zij-achter- en tussenpanelen zoveel mogelijk uit de Eiken vloerdelen zou maken. Blijkbaar heb ik in het begin verkeerd gerekend....
Een reden was dat de deurtjes van dubbellaags Eiken zijn gemaakt en ik daarom het frame er omheen ook zo dik wilde hebben.....

Toen besloten om het idee van de drie tegen elkaar geschoven "kubussen" volledig te laten varen en een frame te gaan maken uit dubbellaags Eiken latten, die ik uit de planken ging zagen....

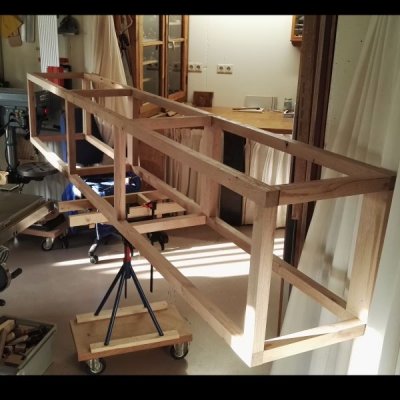

Eiken en Grenen kastframe op vierkante bolpoten

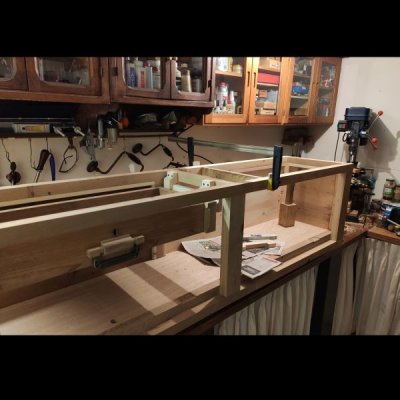

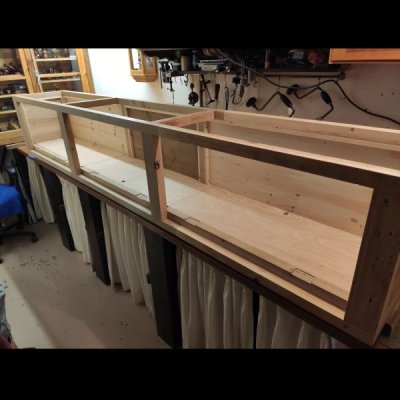

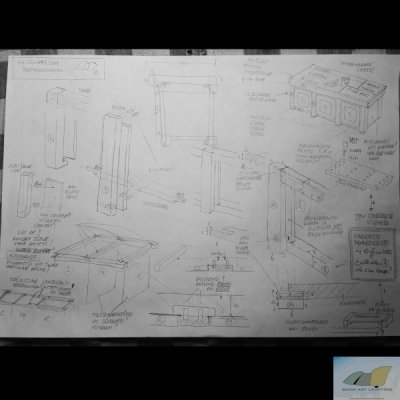

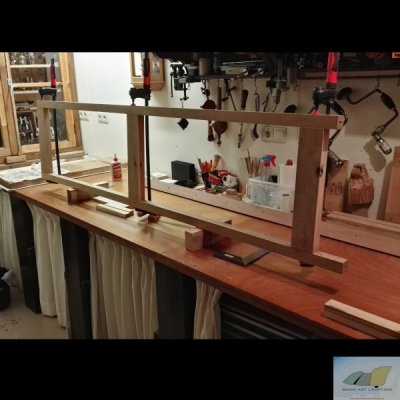

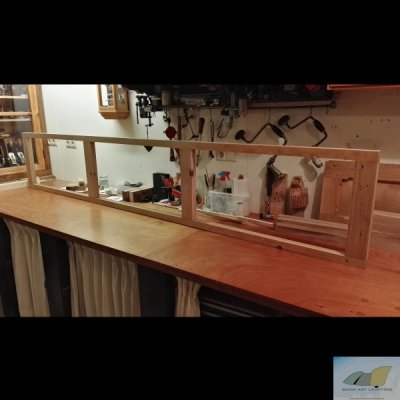

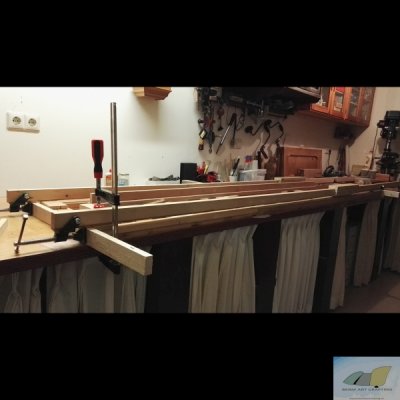

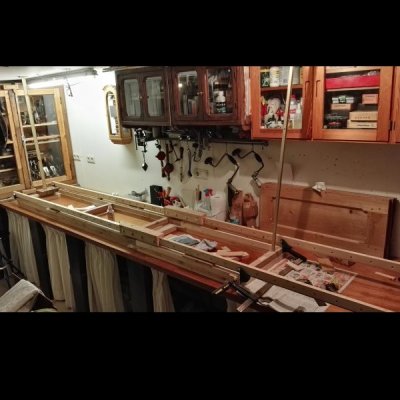

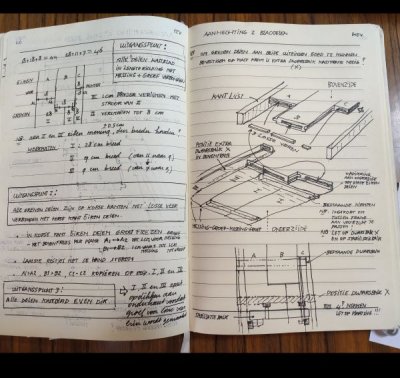

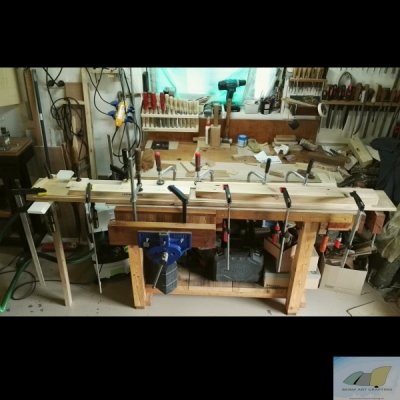

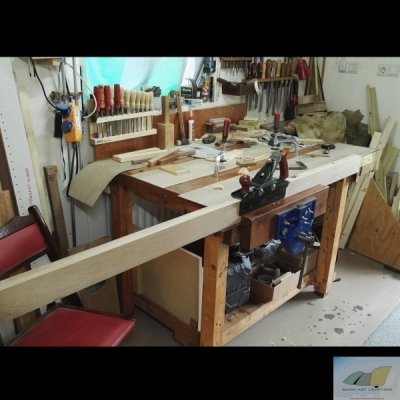

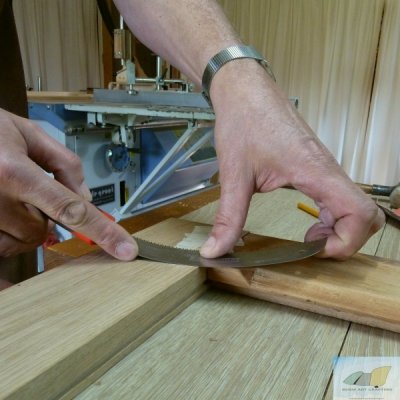

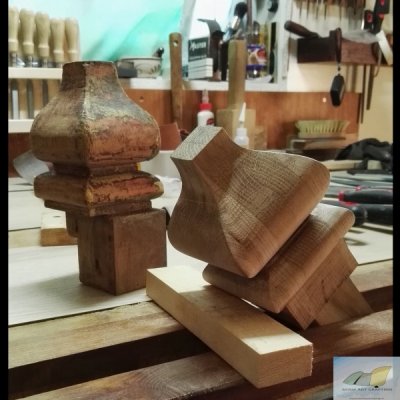

Toen de deurtjes klaar waren heb ik een tekening van het kastframe gemaakt. Alle “balkjes” worden gemaakt uit 2 lagen verlijmde en in repen gezaagde Eiken planken. Het zijn dezelfde oude vloerdelen, als die waarvan de deurtjes zijn gemaakt. Aangezien ik krap in het Eikenhout zit, moet er behoorlijk worden gepuzzeld om alle onderdelen eruit te krijgen ! Ondertussen heb ik van wat op elkaar gestapeld restmateriaal een blok gelijmd en daar een kopie van de oude poot uit gemaakt. Daartoe is de oude vorm overgezet op een mal en toen het blok van vier kanten ingezaagd met de lintzaag. Daarna zijn alle ingezaagde uitsteeksels met een rasp verwijderd en is de poot in vorm geraspt. Tenslotte is hij met de hand mooi glad en op maat geschuurd. Hij is iets robuster dan het origineel, omdat de scherpe hoeken er nog niet zijn afgesleten


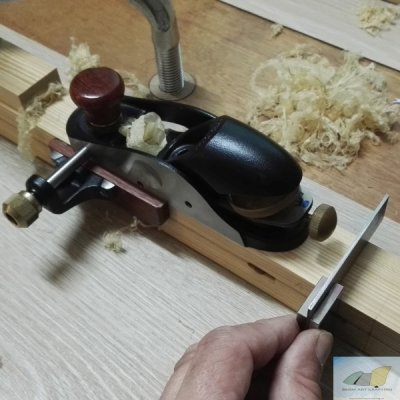

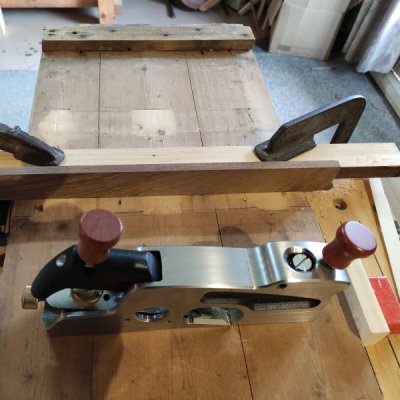

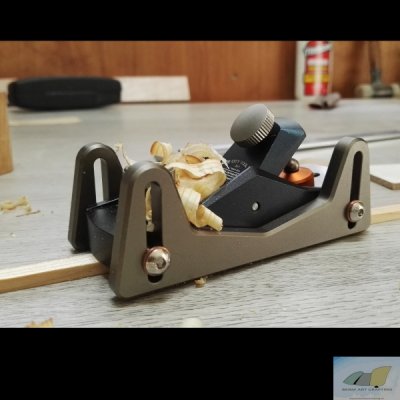

Het voorframe van de kast heeft sponningen voor de drie deurtjes en is 280 cm lang ! Tussen de deurtjes komen 8 cm brede frontpaneeltjes, waarvan de meest rechter van Grenen is. De deurtjes vallen iets terug in de sponning en staan op verhoogde onderstukken, om ruimte te bieden aan het openklappen. Het rechterdeel van het voorframe is van oude Grenen reststukken van de servieskast gemaakt. Zo verloopt de “verhalende tijdslijn” ook in het frame met de frontpanelen. Het goed haaks krijgen van alle verbindingen, zodat ze zonder geweld allemaal netjes in elkaar passen is een hele klus. De kleine rabatschaafjes met geleidingslatje komen hierbij goed van pas. Het gehele frame zit met pennen en gaten, gemaakt met de Domino, in elkaar.

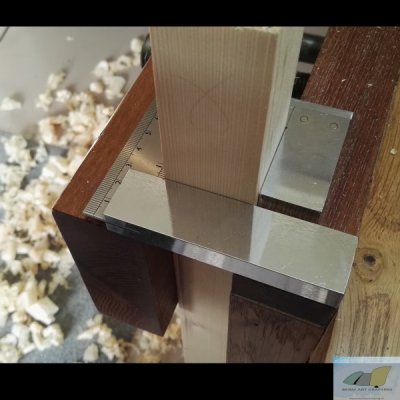

Ook het achterframe is van Eiken en Grenen. De enige grenen balk die ik nog had was krom en gedraaid; een heftig handklusje om die weer recht te krijgen !

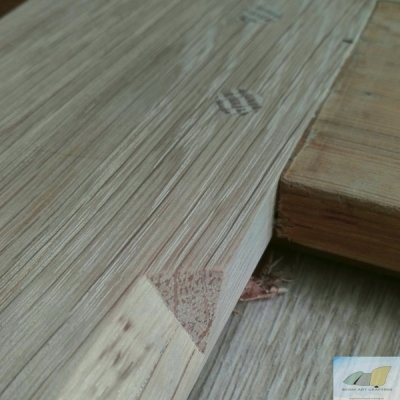

NB. de eerste foto laat zien hoe het kastframe er van dichtbij uitziet: 2 lagen, tegengesteld verlijmd (lekker schaafklusje !) en scheuren opgevuld en gladgeschuurd. De tweede foto is een schets met overwegingen rond het bouwen van het kastframe.

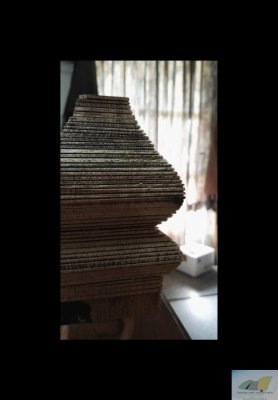

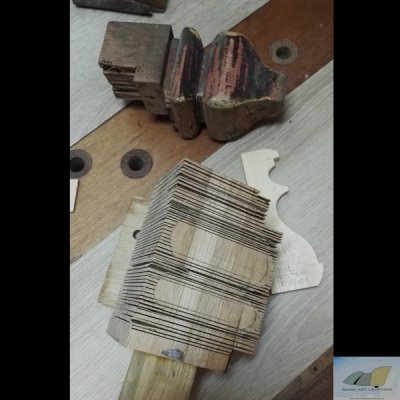

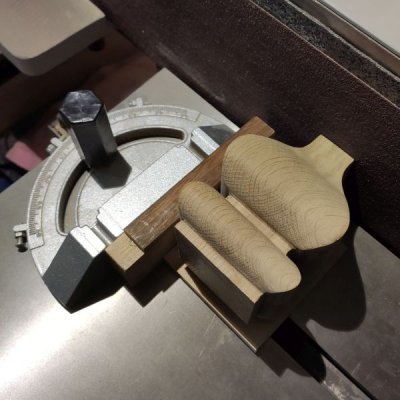

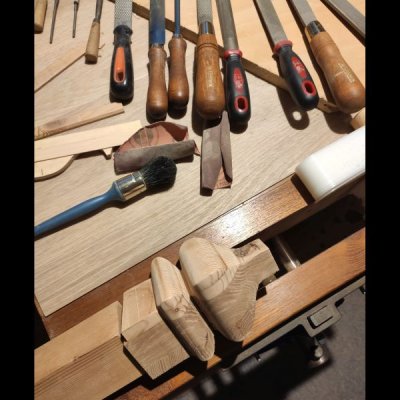

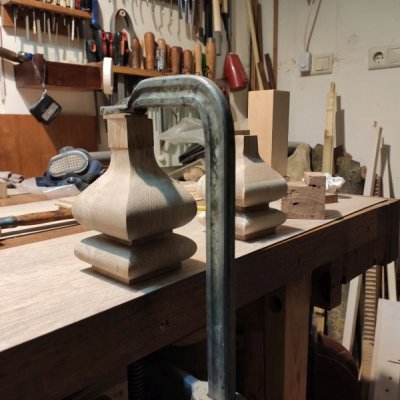

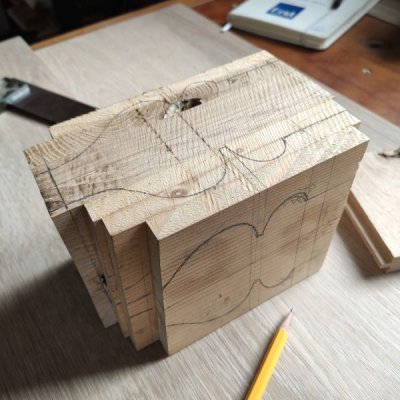

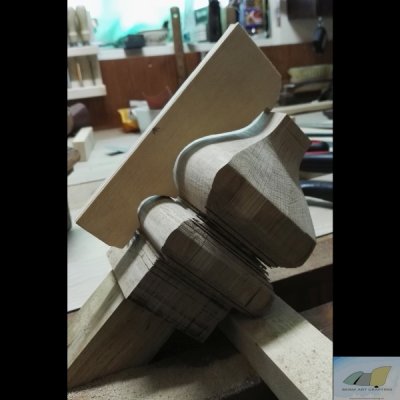

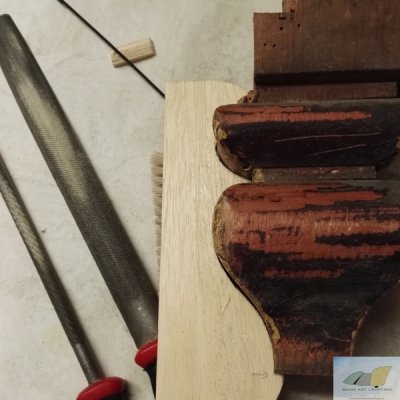

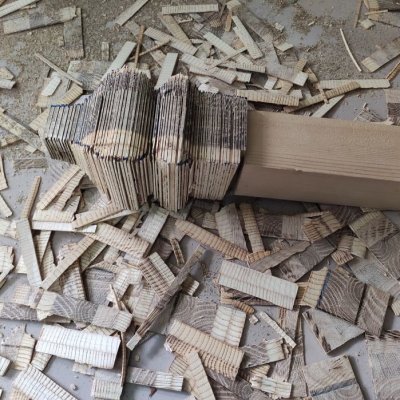

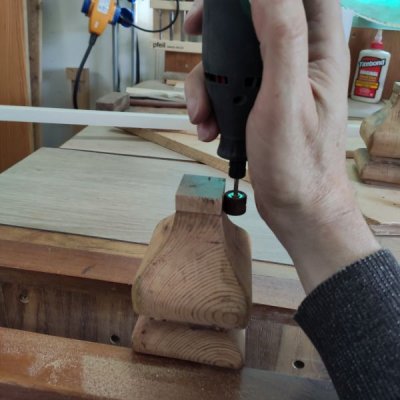

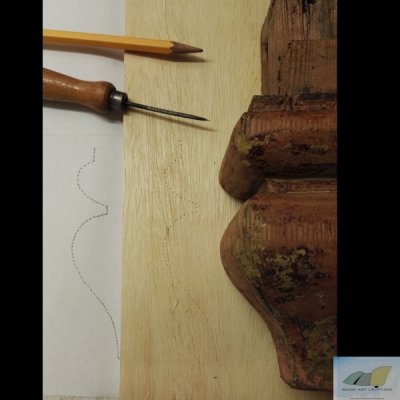

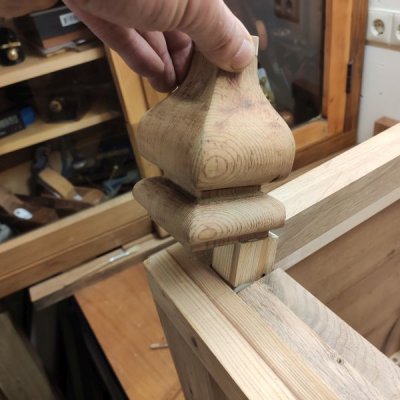

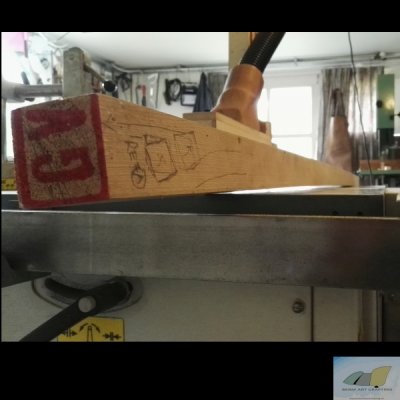

De andere fotos zijn van het vervaardigen van de "vierkante bolpoten".


Bijlagen

  • KEV-564.jpg
    205,2 KB · Weergaven: 26
  • KEV-556.jpg
    248,7 KB · Weergaven: 28
  • KEV-554.jpg
    231,2 KB · Weergaven: 26
  • KEV-585.jpg
    275,8 KB · Weergaven: 24
  • KEV-583.jpg
    192,2 KB · Weergaven: 31
  • KEV-574.jpg
    178,4 KB · Weergaven: 26
  • KEV-571.jpg
    222,8 KB · Weergaven: 26
  • KEV-566.jpg
    273,2 KB · Weergaven: 24

Berm

Actieve deelnemer

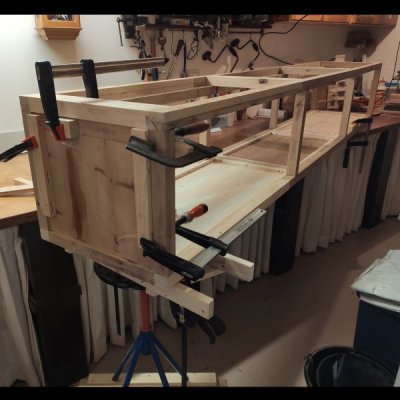

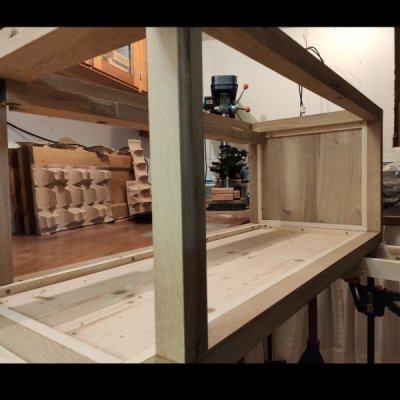

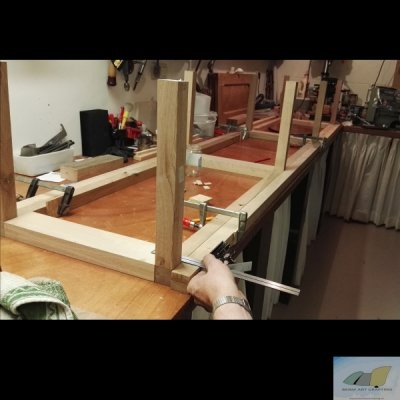

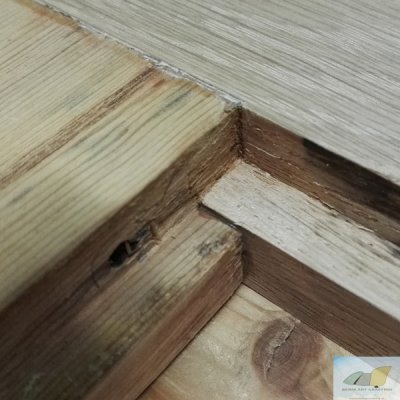

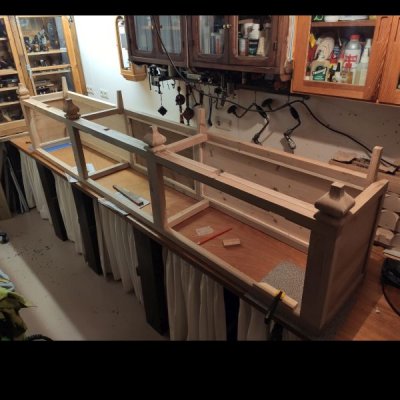

Het kastframe bestaat aan de linkerkant uit Eiken delen, de rechterkant uit Grenen, om de deurtjes te matchen.

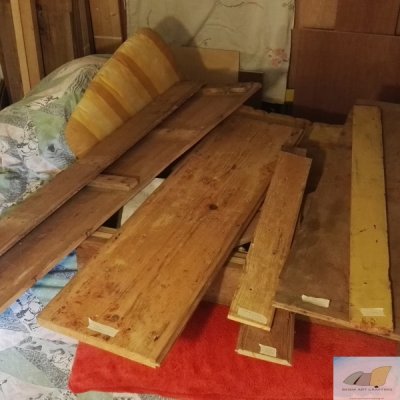

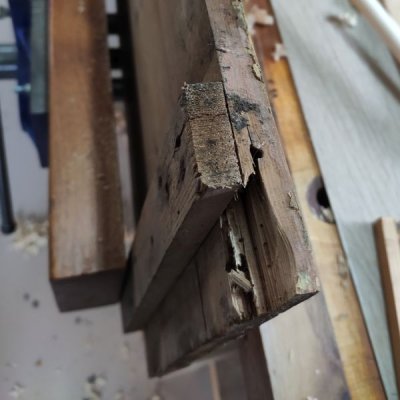

De eerst foto toont de Grenen delen van de oude kast die ik nog kon gebruiken hiervoor.


Bijlagen

  • KEV-604.jpg
    280,8 KB · Weergaven: 17
  • KEV-613.jpg
    234,8 KB · Weergaven: 17
  • KEV-660.jpg
    216,3 KB · Weergaven: 17
  • KEV-652.jpg
    226 KB · Weergaven: 16
  • KEV-648.jpg
    249,9 KB · Weergaven: 17
  • KEV-644.jpg
    257,6 KB · Weergaven: 17
  • KEV-638.jpg
    248,9 KB · Weergaven: 17
  • KEV-666.jpg
    271,7 KB · Weergaven: 19
  • KEV-668.jpg
    278,5 KB · Weergaven: 22
  • KEV-673.jpg
    235,6 KB · Weergaven: 21

Berm

Actieve deelnemer

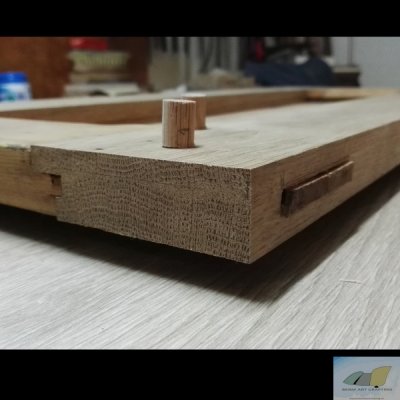

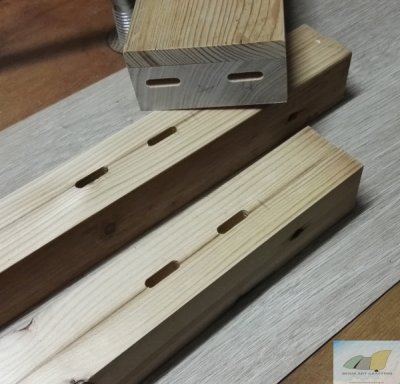

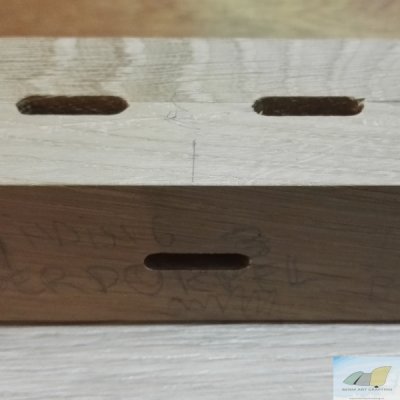

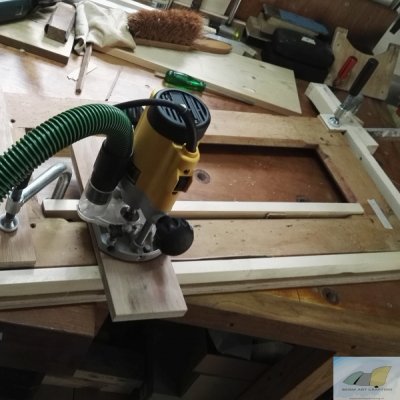

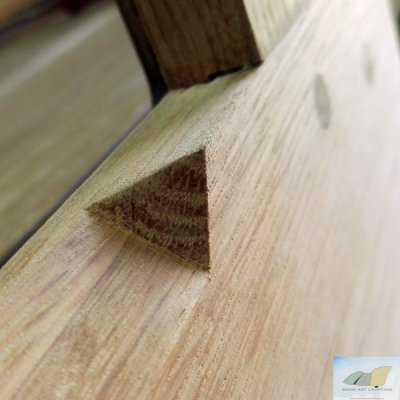

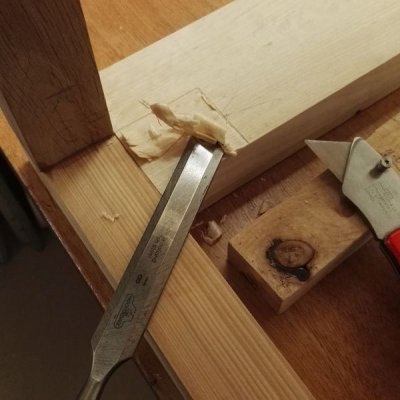

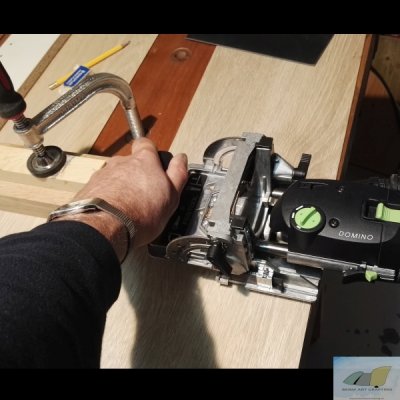

Zoals jullie in de voorgaande fotos al hebt opgemerkt heb ik de dominofrees gebruikt voor de verbinding van de framedelen. Uiteindelijk bleek voor mij best werkbare de methode die, waarbij ik de te combineren framedelen tegen elkaar legde, een hartlijn voor de pennen overzette en op het zicht de haarlijn van de frees hierop legde op beide delen.
Wel heel goed opletten dat je altijd vanuit hetzelfde vlak de diepte meet.

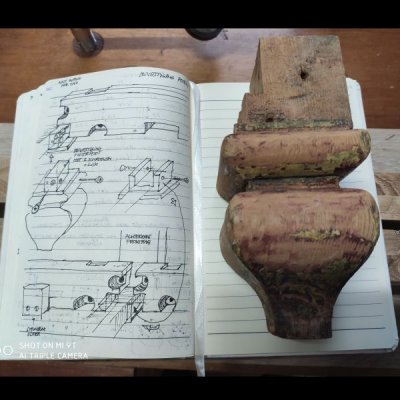

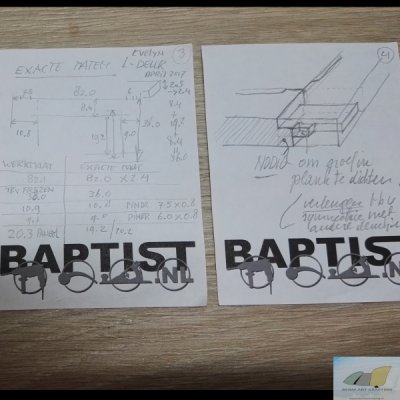

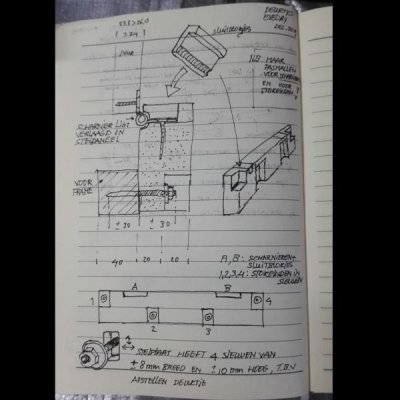

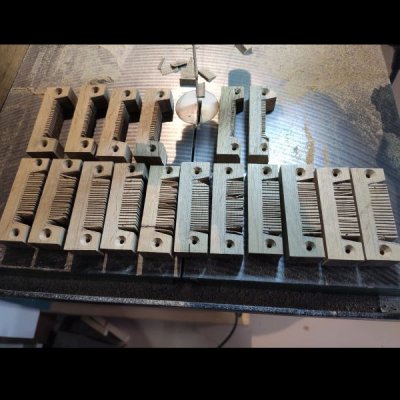

De laatste van hieronder bijgevoegde fotos toont een schets van een "stelplaat". Het leek mij leuk om de deurtjes in het frame te laten vallen. Om naar buiten te kunnen klappen had ik dus iets nodig om de (normale, dus niet stelbare) klapscharnieren aan vast te maken. Ik heb Eiken planken verlijmd tot blokken die ik aaan de binnenkant van het kastframe kon monteren met zgn. stokeinden. Door sleuven te maken in de blokken kunnen ze schuiven. Aangezien de deurtjes daaraan vastzitten kun je die dus zo stellen.
Ik denk deze stelmogelijkheid nodig te hebben, aangezien de deurtjes eerder zijn gemaakt dat het frame er omheen en ik de deurtjes niet meer passend wilde schaven..... ach ik hou van uitdagingen!


Bijlagen

  • KEV-688.jpg
    235 KB · Weergaven: 25
  • KEV-685.jpg
    203 KB · Weergaven: 26
  • KEV-680.jpg
    188,8 KB · Weergaven: 25
  • KEV-677.jpg
    173,7 KB · Weergaven: 23
  • KEV-676.jpg
    337,7 KB · Weergaven: 24
  • KEV-774.jpg
    73,5 KB · Weergaven: 24
  • KEV-750.jpg
    81,7 KB · Weergaven: 27
  • KEV-727.jpg
    91,1 KB · Weergaven: 25
  • KEV-709.jpg
    92,5 KB · Weergaven: 26
  • KEV-699.jpg
    210,7 KB · Weergaven: 24
  • Leuk
Waarderingen: klaas0639

Berm

Actieve deelnemer
Gepatineerd ijzer beslag

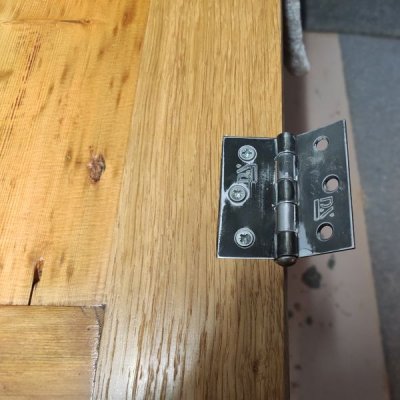

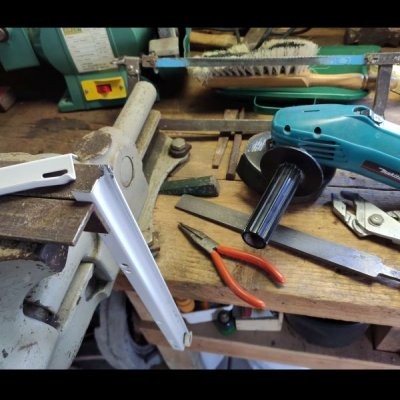

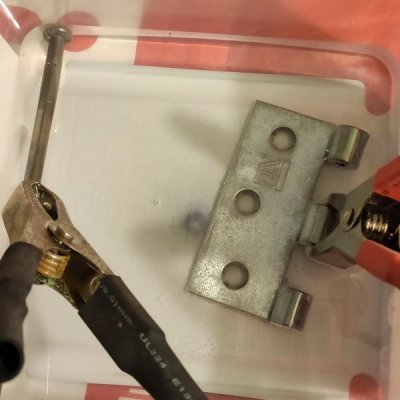

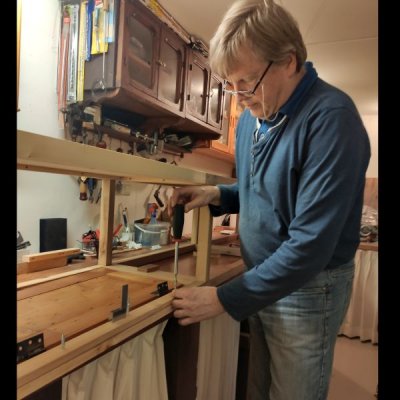

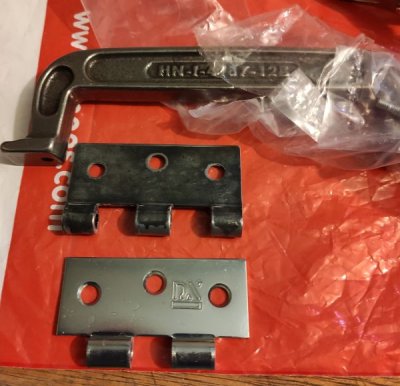

De scharnieren heb ik “verouderd” door ze een half uurtje per scharnier in een oplosing van schoonmaakazijn met een eetlepel keukenzout te leggen en het scharnier op de plus en een losse spijker in de vloeilstof op de min van een acculader aan te sluiten. Tijdens dit proces komen al snel veel belletjes vrij: een mooi gezicht. Dit proces wordt ook wel patineren genoemd. De methode heb ik overgenomen van Roelant Brekelmans, die er op www.woodworking.nl tips over geeft.

De “zwarte” scharnieren passen zo mooi bij de op internet bestelde zwarte, “oud-ijzeren” handgreepjes. De scharnieren passen in de netjes uitgestoken sockets in de deurtjes en de stelplaten. Deze stelplaten zijn verlijmde Eiken planken met sleuven erin woorop de plaat met daaraan bevestigde deurtje gesteld kan worden in het kastframe. Het sellen gebeurt door verschuiven van de stelplaat over stokeinden die in het kastframe gemonteerd zijn. Het netjes uitmeten van alle sleuven en het mooi haaks indraaien van schroeven en bouten is geen sinecure !

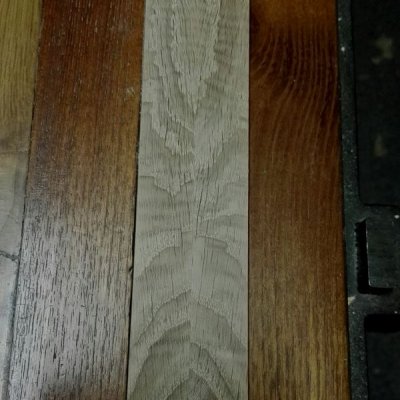

NB. de eerste foto geeft nog een keer de mooi nerfstructuur van het kastframe weer...

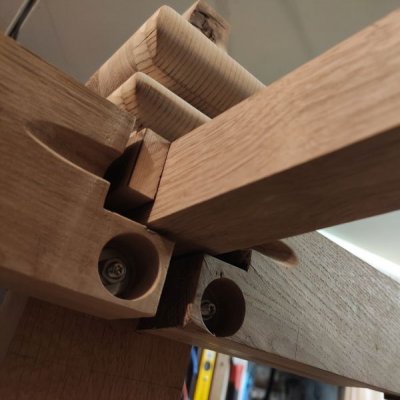

NB. KEV621 laat in detail zien hoe pootjes en stelplaten bevestigd worden, want die mogen elkaar natuurlijk niet in de weg zitten !

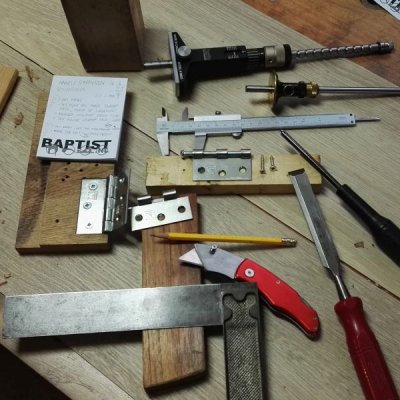

Onderstaand verder fotos van het patineren en plaatsen van de scharnieren.


Bijlagen

  • KEV-776.jpg
    64,1 KB · Weergaven: 28
  • KEV-788.jpg
    74 KB · Weergaven: 29
  • KEV-792.jpg
    110,6 KB · Weergaven: 31
  • KEV-838.jpg
    82,1 KB · Weergaven: 41
  • KEV-837.jpg
    75,7 KB · Weergaven: 41
  • KEV-823.jpg
    85,1 KB · Weergaven: 39
  • KEV-821.jpg
    79,9 KB · Weergaven: 33
  • KEV-814.jpg
    75,8 KB · Weergaven: 33
  • KEV-804.jpg
    74,4 KB · Weergaven: 33
  • KEV-800.jpg
    54,2 KB · Weergaven: 31

Berm

Actieve deelnemer
De zijkanten en de achterkant van de kast worden aan de binnenkanten van het frame bevestigd, zodat ook daar een soort panelen ontstaan. De linkerzijkant wordt van Eiken, de rechter van Grenen. De vloer, uit drie delen, komt binnenin het frame te liggen en kan eruit, om bij de stelplaten te kunnen.

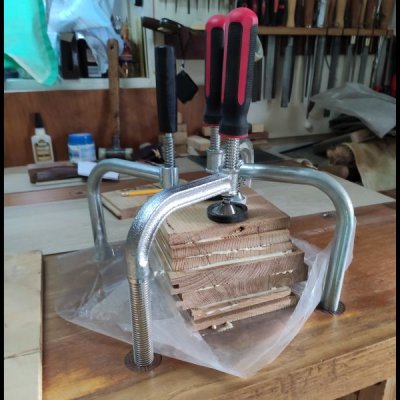

Ik had pas drie voorpootjes af, dus er moest nog een vierde komen....


Bijlagen

  • KEV-860.jpg
    49,9 KB · Weergaven: 26
  • KEV-863.jpg
    72,1 KB · Weergaven: 26
  • KEV-898.jpg
    55 KB · Weergaven: 25
  • KEV-887.jpg
    88,4 KB · Weergaven: 25
  • KEV-884.jpg
    171,4 KB · Weergaven: 28
  • KEV-881.jpg
    82,2 KB · Weergaven: 29
  • KEV-878.jpg
    85,4 KB · Weergaven: 29
  • KEV-876.jpg
    68,3 KB · Weergaven: 26
  • Leuk
Waarderingen: klaas0639

Berm

Actieve deelnemer

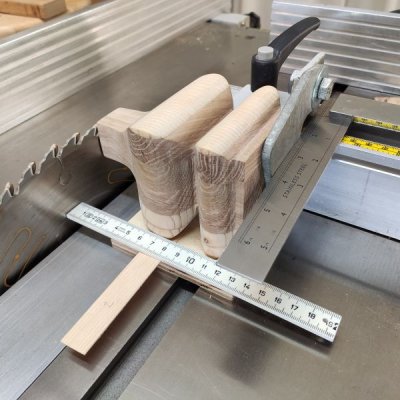

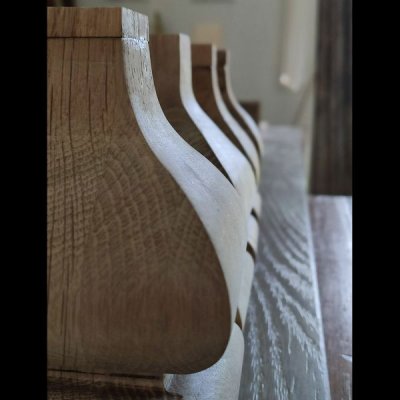

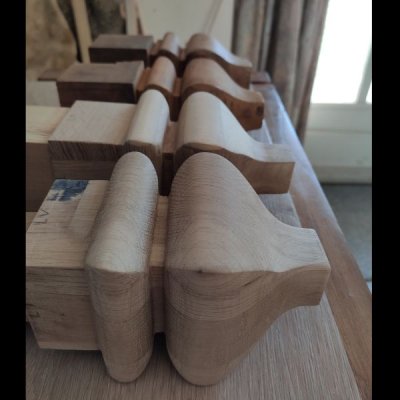

Om alle pootjes even lang te krijgen heb is ze op pasblokjes geplaatst, nadat ik de ondervlakjes haaks had gemaakt. Tevens heb ik steunblokjes aan de poten gemaakt om later de juiste plaatsing makkelijk te kunnen vinden bij verlijming aan het frame.
De achterpootjes zijn eenvoudiger van vorm gemaakt.

NB. op foto KEV-928 is heel goed in detail te zien hoe de plaatsing van bolpoot en stelplaat aan het frame zijn.


Bijlagen

  • KEV-917.jpg
    67,9 KB · Weergaven: 20
  • KEV-916.jpg
    53,1 KB · Weergaven: 22
  • KEV-915.jpg
    83,3 KB · Weergaven: 21
  • KEV-912.jpg
    79,5 KB · Weergaven: 19
  • KEV-911.jpg
    73,6 KB · Weergaven: 20
  • KEV-942.jpg
    67,6 KB · Weergaven: 19
  • KEV-932.jpg
    82,9 KB · Weergaven: 25
  • KEV-928.jpg
    60,7 KB · Weergaven: 22
  • KEV-922.jpg
    71,2 KB · Weergaven: 22
  • KEV-920.jpg
    92,4 KB · Weergaven: 20

Berm

Actieve deelnemer

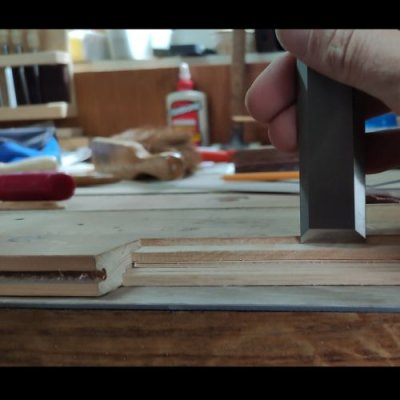

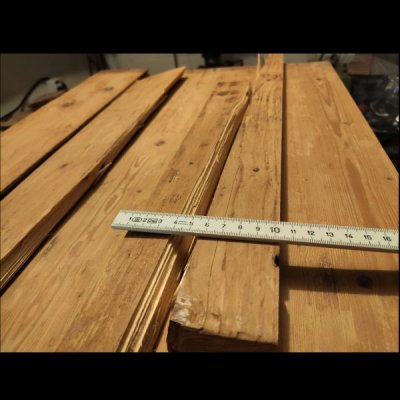

Op de laatste foto van mijn vorige post zijn de vloerdelen te zien. Deze zijn van multiplex en kunnen eenvoudig uit de kast gekanteld worden als het nodig is om een deurtje later na te stellen en een stelbout is onvoldoende goed bereikbaar onder de vloer......

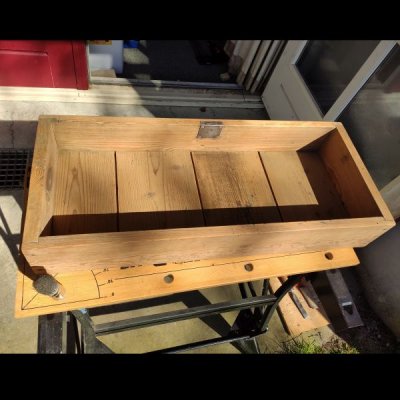

Oude lade in ere hersteld

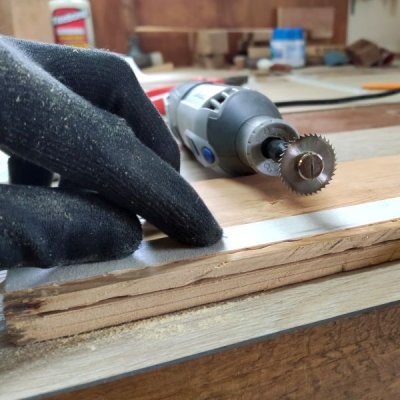

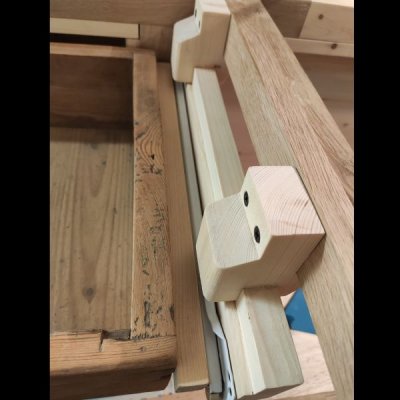

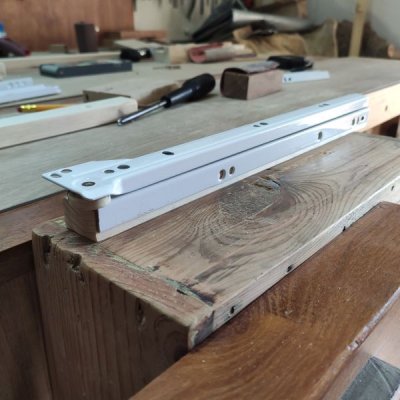

De oorspronkelijke lade uit grootmoeders servieskast was zwaar beschadigd door gebruik als gereedschaplade… De bodemplanken waren geweken, maar het geheel was met grote spijkers stevig in elkaar geklonken; ik heb dat zo gehouden. De lade is opgeknapt en opgehangen in een vermaakt geleiderails systeem. Voor de ophanging heb ik houten grepen gemaakt, waarmee het geheel aan het kastframe hangt. De ijzeren handgreep is in een houten draaiconstructie opgehangen, zodat de greep ingeklapt kan worden als de lade ingeschoven is. Er zit een houten veer achter de greep, zodat de greep ook recht naar voren kan blijven staan.
De lelijke plekken van de ingeslagen spijkerkoppen zijn gemaskeerd met kleine Eiken paneeltjes met dunne kopse afdekplaatjes; een knipoog naar het deurtje dat ervoor zit. De lade loopt mooi en kan net ver genoeg open om je hand erin te kunnen doen.

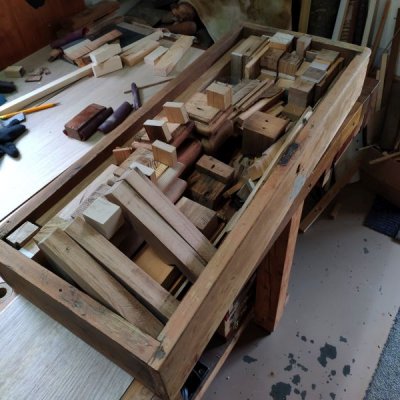

NB. Op de eerste foto hieronder zit de lade nog vol met resthoutjes en onderdelen........


Bijlagen

  • KEV-982.jpg
    60,5 KB · Weergaven: 22
  • KEV-975.jpg
    47,6 KB · Weergaven: 23
  • KEV-968.jpg
    75 KB · Weergaven: 23
  • KEV-964.jpg
    88,7 KB · Weergaven: 22
  • KEV-950.jpg
    77,7 KB · Weergaven: 24
  • KEV-943.jpg
    92,8 KB · Weergaven: 25
  • KEV-996.jpg
    73,6 KB · Weergaven: 28
  • KEV-1026.jpg
    56,7 KB · Weergaven: 25

Berm

Actieve deelnemer

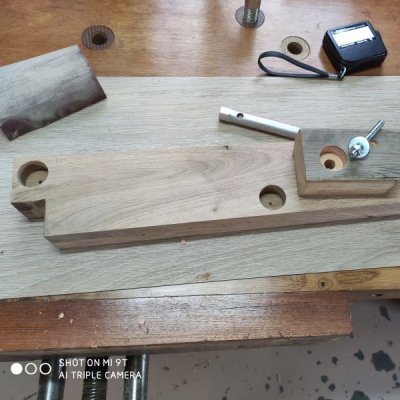

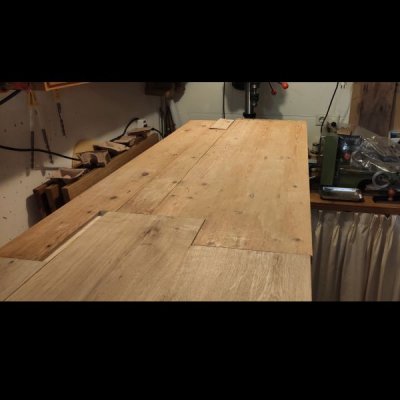

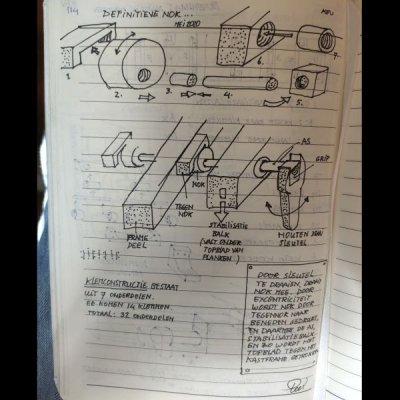

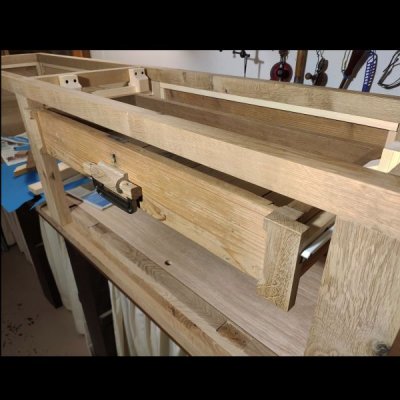

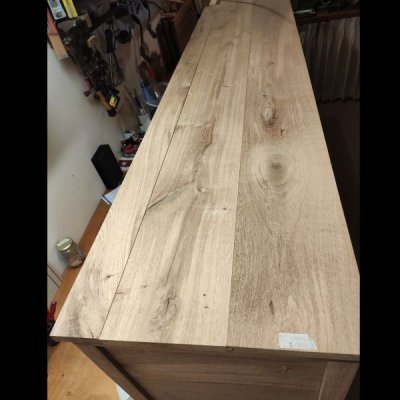

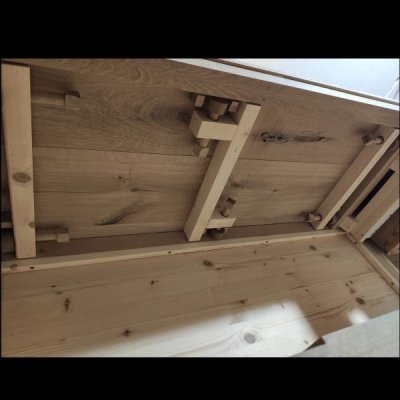

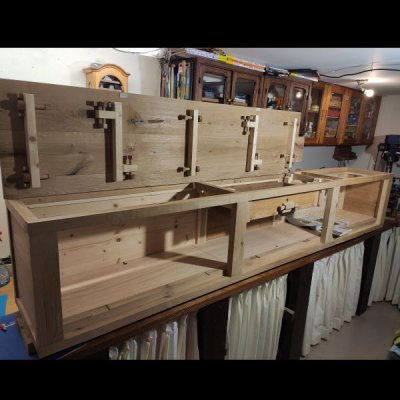

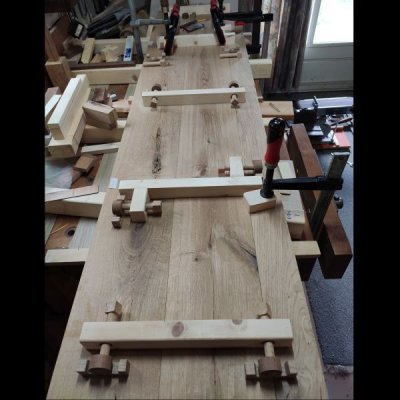

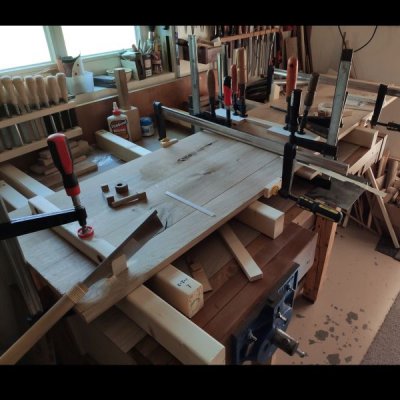

Blad uit vloerdelen met nokkenasklemming

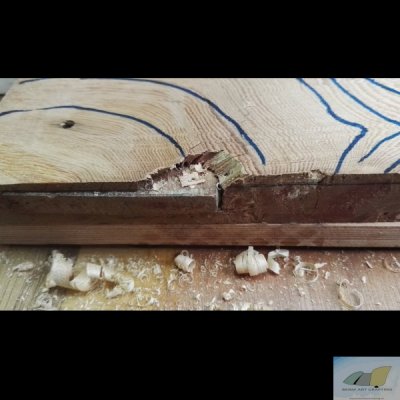

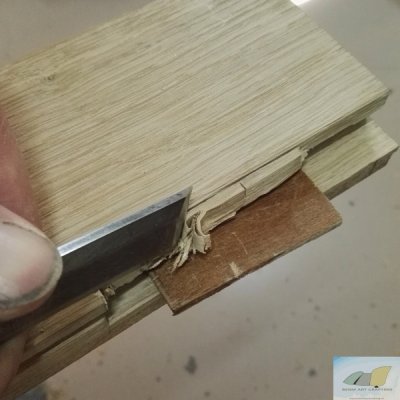

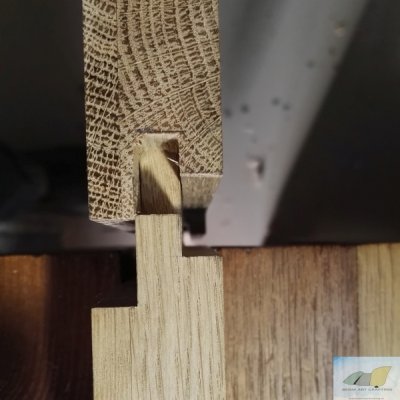

Het blad bestaat, net als de rest, ook uit een combinatie van Eiken en Grenen delen; de scheiding loopt “gekarteld” tussen rechter- en middenkastje, net als bij het frame. De Eiken vloerdelen hadden al messing en groef, maar de Grenen delen, die uit diverse plakken van de oude kast afkomstig zijn, soms niet. Er zijn dus messing en groeven gemaakt op de stukken waar ze ontbraken. Soms is er een losse messing / veer gebruikt, om wat meer flexibiliteit te hebben.
Het totale blad bestaat dus grofweg uit twee delen, die apart zijn gemaakt. Eerst het Eiken deel. Onder de planken zijn in de dwarsrichting stabilisatiebalken gelijmd, zodat het meer een geheel wordt, maar tocht nog ruimte voor uitzetting en krimp heeft.

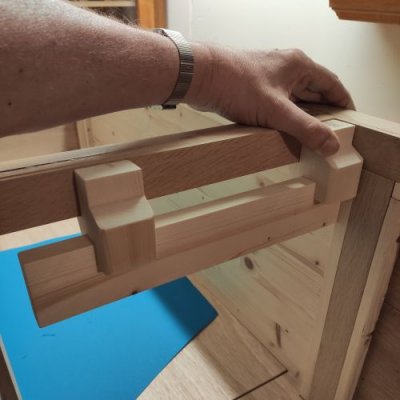

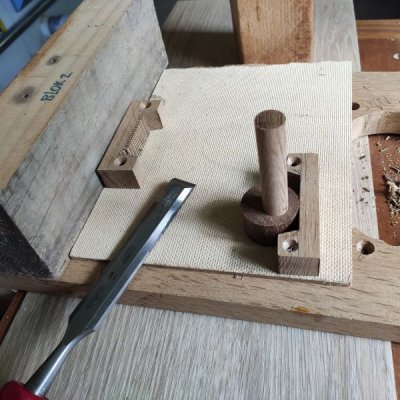

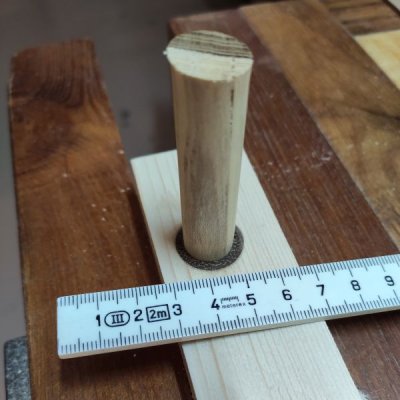

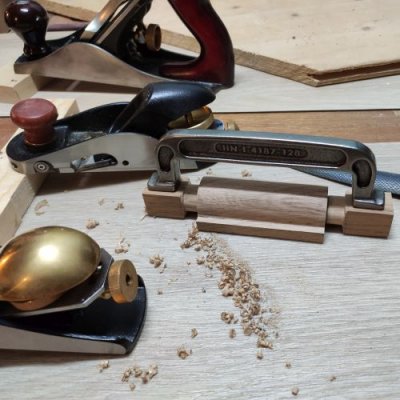

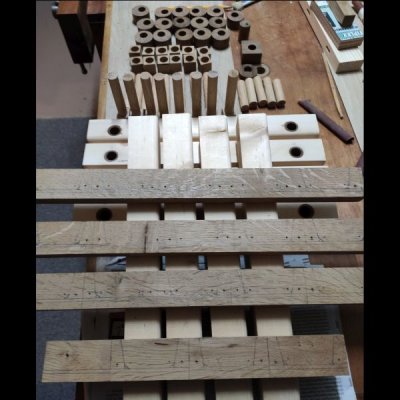

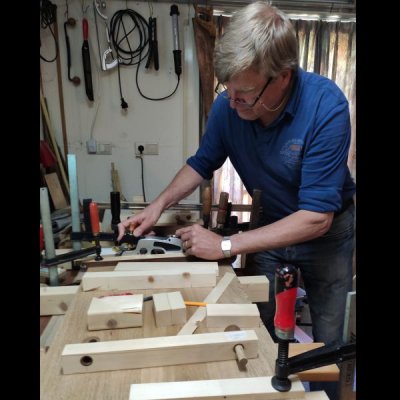

In de stabilisatiebalken zijn houten lagerbusjes gemaakt, waardoor houten pennen lopen. Aan de buitenkant van iedere pent zit uit het midden een hardhouten nok. Als de pen gedraaid wordt veranderd de hoogte van de nok, net als bij een echte nokkenas. Door de nokken “klem” te draaien tegen de onder aan het frame vastgemaakte zadels, wordt het blad via nok en pen tegen het frame aan getrokken: een nokkenasklemming dus ! Onder het blad komen in totaal 16 nokkenassen; 12 voor klemming in dwarsrichting en 6 voor de lengterichting.
Het toepassen van deze techniek in deze kast is natuurlijk een beetje “over-the-top” maar ontzettend leuk ! Het precies in elkaar passen van alle bladdelen met sleuven, veren en pennen bleek een hele uitdaging. Het Grenen deel is erg lastig door de slechte staat van het beperkt aanwezige hout. Een extra steunbalkje is in het frame toegevoegd om het Grenen bladdeel horizontaal op te vangen bij de aansluiting op het Eiken deel.


NB. Het hele idee van de "nokkenasklemming" van het bovenblad heb ik omarmd omdat het zo heerlijk "out of the box" is. Het was een genot om te maken, ook al bestaat het totale bovenblad daardoor uit meer dan 150 onderdelen.


Bijlagen

  • KEV-1051.jpg
    67,1 KB · Weergaven: 35
  • KEV-1035.jpg
    59,8 KB · Weergaven: 38
  • KEV-1034.jpg
    66,9 KB · Weergaven: 37
  • KEV-1033.jpg
    83,5 KB · Weergaven: 37
  • KEV-1066.jpg
    80,9 KB · Weergaven: 39
  • KEV-1074.jpg
    89,6 KB · Weergaven: 40
  • KEV-1075.jpg
    104,6 KB · Weergaven: 43
  • KEV-1084.jpg
    94,8 KB · Weergaven: 41
  • KEV-1093.jpg
    84,4 KB · Weergaven: 40

Berm

Actieve deelnemer

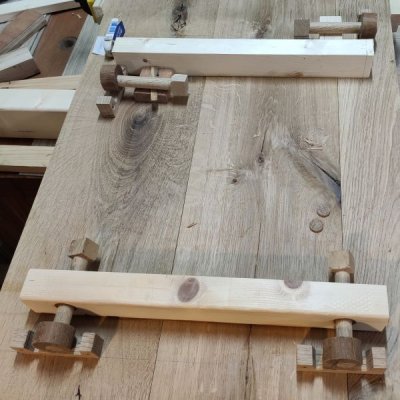

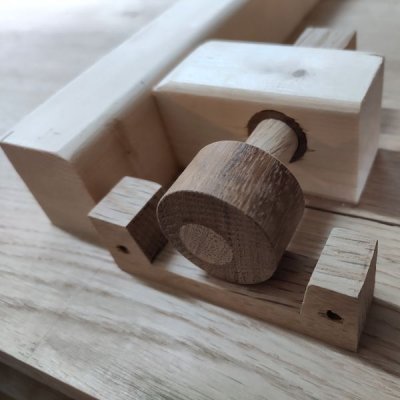

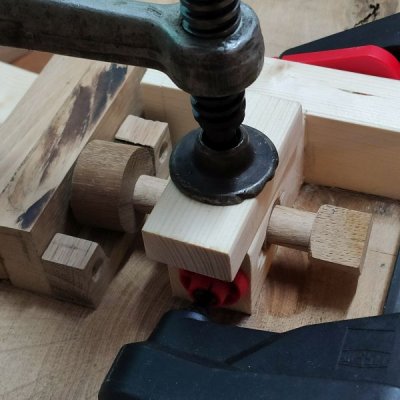

Nokkenas in detail...


Bijlagen

  • KEV-1113.jpg
    78,4 KB · Weergaven: 58
  • KEV-1109.jpg
    104 KB · Weergaven: 62
  • KEV-1107.jpg
    87,5 KB · Weergaven: 61
  • KEV-1094.jpg
    85,2 KB · Weergaven: 58
  • KEV-1115.jpg
    73,7 KB · Weergaven: 57
  • KEV-1120.jpg
    77,2 KB · Weergaven: 56
  • KEV-1122.jpg
    55,2 KB · Weergaven: 55
  • KEV-1126.jpg
    74,3 KB · Weergaven: 58
  • KEV-1144.jpg
    76,3 KB · Weergaven: 57
  • KEV-1145.jpg
    52,3 KB · Weergaven: 54
  • Leuk
Waarderingen: klaas0639

Berm

Actieve deelnemer

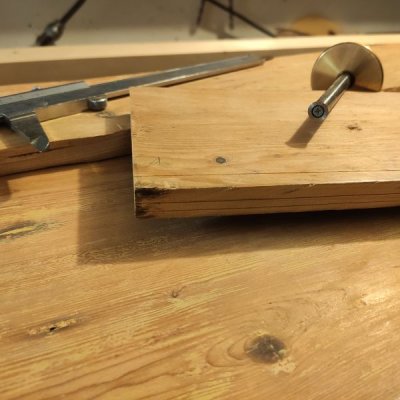

Het Grenen deel van het blad (ben ik nu nog mee bezig....)

WORDT VERVOLGD


Bijlagen

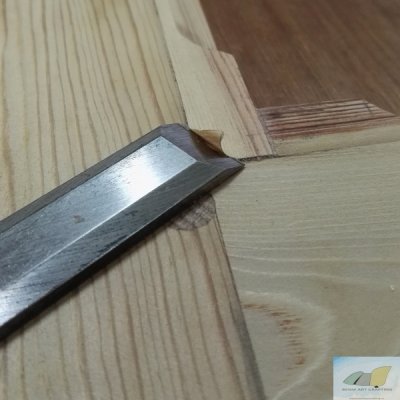

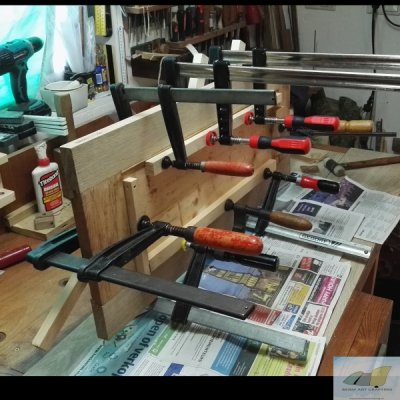

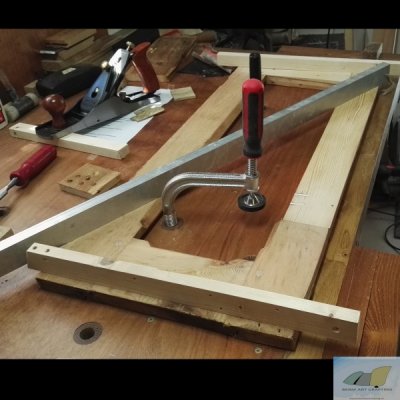

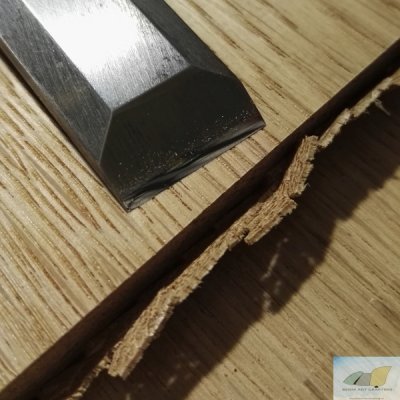

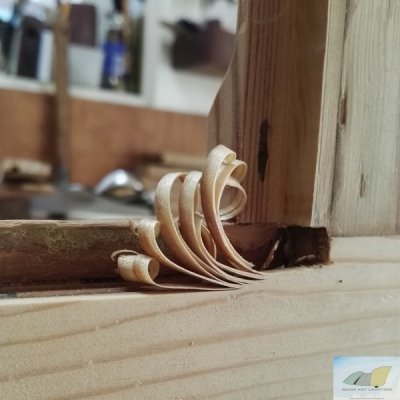

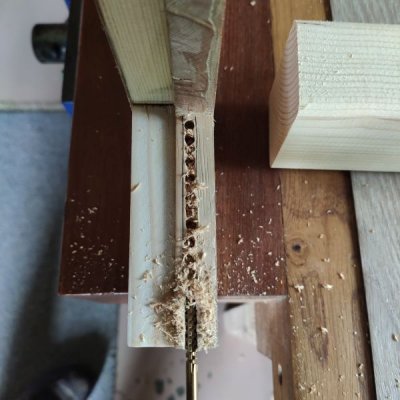

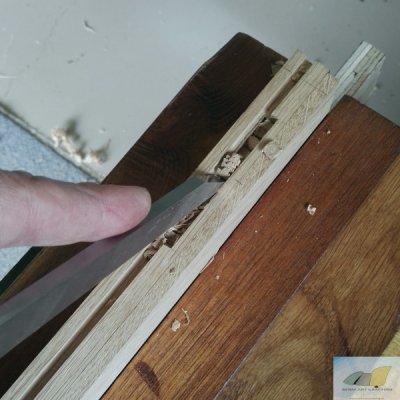

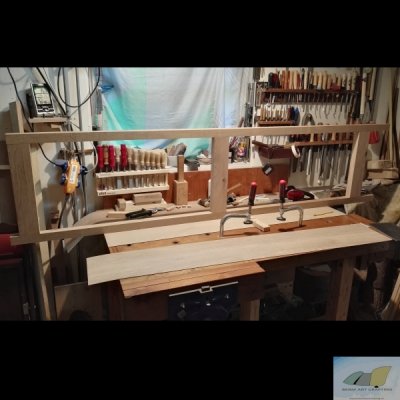

  • KEV-1151.jpg
    70,6 KB · Weergaven: 27
  • KEV-1130.jpg
    99,5 KB · Weergaven: 26
  • KEV-1128.jpg
    79,9 KB · Weergaven: 24
  • KEV-1158.jpg
    70,6 KB · Weergaven: 25
  • KEV-1165.jpg
    68,6 KB · Weergaven: 26
  • KEV-1166.jpg
    82 KB · Weergaven: 26
  • KEV-1168.jpg
    37,5 KB · Weergaven: 27
  • KEV-1176.jpg
    44 KB · Weergaven: 28
  • KEV-1181.jpg
    74,7 KB · Weergaven: 28

RedWoodWorking

Actieve deelnemer
5 okt 2017
158
29
Boxtel, NL
Wow, wat een inventief houtwerk zie ik hier allemaal, chapeau! Een nokkenas-ophangen voor een tafelblad heb ik nog nooit gezien. Prachtig ook die handgreep (996). En wat goed dat je zoveel materiaal hergebruikt. En dit allemaal niet eens voor jezelf! En... Ik blijf maar doorgaan hé :)

(Ook leuk om te zien dat ik niet de enige ben die zijn aantekeningen/schetsen maakt op de briefjes van de Baptist.)


Deze plek is voor toekomstige tekst. Door nu alvast deze kolom te activeren blijft de kolommen structuur ongewijzigd en de lezerservaring hetzelfde als er hier content geplaatst gaat worden.

Hier kan straks ook info geplaatst worden.
