Makita lamellenfrees - 3d geprinte stelplaten

[OkkeF]

Hoi forummers,

ik heb een handigheidje ontworpen en ge-3d-print wat anderen op het forum wellicht ook van pas kan komen! Ik heb namelijk een lamellofrees van Makita (DPJ180Z) en de hoogte daarvan precies instellen kan lastig zijn. Standaard zit er een stelplaatje bij van 4mm wat een lamello in materiaal van 12mm centreert. Zonder stelplaatje centrert hij op 20mm.

Nu gebruik ik vaak 18mm materiaal, en dan is een stelplaatje van 1mm ideaal. Die heeft Makita helaas niet. Daarom heb ik stelplaatjes in andere maten ontworpen en geprint.

1mm is handig voor 18mm materiaal,
2mm voor 16mm materiaal
3mm voor 14mm materiaal
4mm voor 12mm materiaal
5mm voor 10mm materiaal.

Als je clamex s18 freest met het standaard 4mm freesblad (plaat van beide kanten aanvallen), kun je ze ook gebruiken;
1mm voor 22mm materiaal (clamex s18)
2mm voor 20mm materiaal (clamex s18)
3mm voor 18mm materiaal (clamex s18)
4mm voor 16mm materiaal (clamex s18)
5mm voor 14mm materiaal (clamex s18)

Hierbij een linkje naar de bestanden op thingiverse: https://www.thingiverse.com/thing:3921713

Als er belangstelling is om er een paar te printen voor leden van het forum wil ik dat dat wel voor een zacht prijsje doen.



[wimpie]

Afhankelijk van de prijs heb ik hier wel interesse in...
hoe nauwkeurig zijn die, want net gisteren voor de eerste keer getest met clamex S18 en de makita, bij het gebruik van de meegeleverde stelplaat (4mm) zit er nog een klein beetje hout in het midden. Zonder stelplaat maar met 4mm spacer is de gleuf perfect...



[OkkeF]

Hi wimpie,

ze zijn op de tiende millimeter nauwkeurig (ik kan niet preciezer meten). Als ik de meegeleverde stelplaat opmeet kom ik ook op 4.0mm uit.

Ik denk dat als je clamex s18 wilt frezen een 4mm spacer op de verstekgeleider het beste resultaat geeft (stel de verstekgeleider in op de 'onderkant' van het gat voor de clamex en gebruik de 4mm spacer om de 'bovenkant' van het gat te maken). Helaas passen deze stelplaten niet op de verstekgeleider.

Welke maten wil je? Ik dacht aan 5 euro per stuk + verzendkosten. Ik heb wit of zwart PLA plastic.



[wimpie]

goeiemorgend,

heb je een PM bericht gestuurd

groeten
Wim



[Bijtel]

Mooi uitgevoerd.

Maar waarom wil je de lamello precies op de helft hebben? Dat maakt toch helemaal niets uit?



[OkkeF]

ja, daar heb je wel een punt Bijtel. Dit ontwerp komt vooral uit mijn ergernis met de haakse verstekgeleider die vaak een beetje scheef zit. Daarom probeer ik die zo weinig mogelijk te gebruiken.



[MaartenS]

het voordeel van dat soort stelplaten, ik heb er ook 1 voor mijn Domino XL, is dat je niet meer hoeft na te denken.

vooral handig als je haakse verbindingen maakt en dus geen stelwerk hebt te doen om te zorgen dat beide platen of balken exact in het midden hun gat krijgen en zo naadloos op elkaar aansluiten.



[Superkees]

Alleen als een plaat twee verschillende kanten heeft, zie ik een voordeel. In elk ander geval: als de gaten niet exact in het midden zitten, dan past het maar op één manier. Er vanuit gaande dat je de lamellen netjes verdeelt over de breedte van de plaat.



[Bijtel]

Tip: Wen aan om je werkstukken te paren. Dan weet je ten opzichte van welk vlak je moet werken en gaat het nooit verkeerd.



[OkkeF]

Ik was nog ontevreden met de methode om clamex S18 te vrezen vanaf twee kanten. Als je plaatmateriaal hebt wat een beetje van dikte wisselt werkt dat namelijk niet zo secuur.

Daarom heb ik een 4mm stelplaatje ontworpen wat op de diepte-aanslag past. Als je dan eerst zonder plaatje freest, en daarna met, heb je een gat van precies 8mm hoogte.

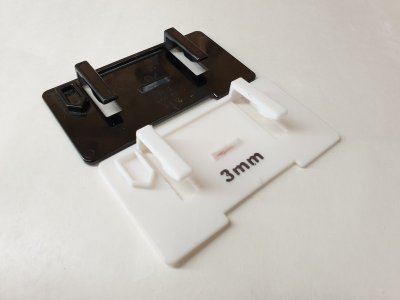

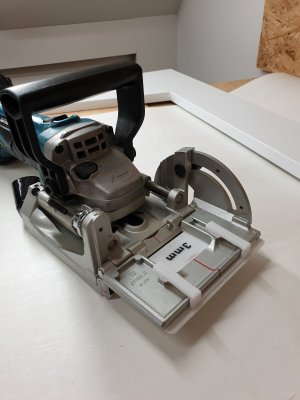

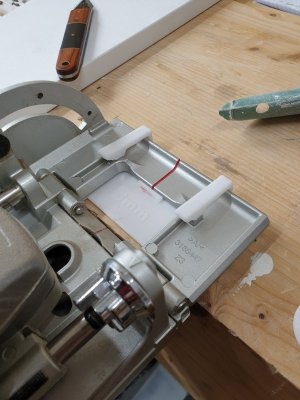

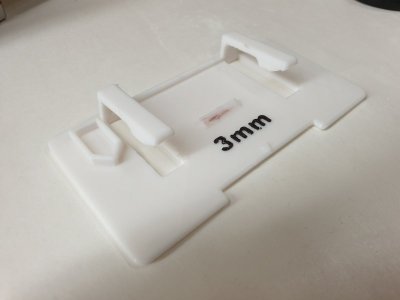

Fotos van het ontwerp en geprintte prototypes. Ook deze wil ik wel voor forumleden printen.

Voor de prints ben ik overgestapt van PLA naar PETG plastic (blauw op de fotos). Dit plastic is iets flexibeler waardoor het wat beter tegen klappen kan.



[mk23]

boven het originele plaatje en onder de verbeterde versie van Okke.



[Superbra]

Hi Okkef. Een late reactie op een oud draadje maar ik heb toch een vraagje. Ik heb aan mijn zoon gevraagd een aantal stelplaatjes te printen maar zou er ook graag eentje hebben van 2,5 mm voor 15 mm plaatmateriaal. Is het een grote moeite voor jou om het model zo aan te passen? Mijn zoon zegt het niet te kunnen...



[ZotVanHout]

Maar waarom wil je de lamello precies op de helft hebben? Dat maakt toch helemaal niets uit?

mogelijks zijn het enkel de perfektionisten onder ons, die het middelpunt van de plaat zoeken

de makita freest op 10 mm
voor een plaat van 20 mm is dat perfekt
in de rand: platen van 20 mm zijn bij mijn weten niet standaard
ik zie in vl vooral 18 en 16
heb al gefineerde platen 19 gekocht, maar dat is een uitzondering
in de + at 19 denk ik

een stelplaat van 4 mm verschuift het middelpunt 4 mm

in onderstaande video beweert makita.nl dat je daarmee platen van 16 mm kan frezen
frezen kan uiteraard, maar gecentreerd ?

met een veronderstelde dikte van de koekjes én de freesschijf van 4 mm (?), zit je niet op het midden
10 mm centreerpunt - 4 mm geeft 6 mm = 6 mm centreerpunt
de groef gaat dus van 6 - 2 = 4 mm, tot 6 + 2 = 8 mm
maw aan de ene kant laat je 4 mm staan, en aan de andere 16 - 8 = 8 mm
voor een plaat van 16 mm is, vanuit het middelpunt gezien, het nut van een stelplaat van 4 mm 0000000 (nulnulnul)

want zonder stelplaat zit het middelpunt op 10 mm
de groef gaat dus van 10 - 2 = 8 mm, tot 10 + 2 = 12 mm
maw aan de ene kant laat je 8 mm staan, en aan de andere 16 - 12 = 4 mm
exact hetzelfde als mét stelplaat
mogelijks verkrijg je aan de ene kant 8 ipv 4, en aan de andere kant 4 ipv 8
het middelpunt haalt je niet

ik heb een PJ7000
ga er van uit dat er geen verschil met andere types makita-koekjesfrezen is

PJ7000 - 230 V Lamellenfrees

www.makita.nl

doorfietsen naar 1:20

ik stuur makita.nl een bericht om rechtzetting te vragen ivm plaatdikte 16 x 20 mm
tenzij mijn houtvrienden mij bijsturen



[OkkeF]

Hi Okkef. Een late reactie op een oud draadje maar ik heb toch een vraagje. Ik heb aan mijn zoon gevraagd een aantal stelplaatjes te printen maar zou er ook graag eentje hebben van 2,5 mm voor 15 mm plaatmateriaal. Is het een grote moeite voor jou om het model zo aan te passen? Mijn zoon zegt het niet te kunnen...

Oei, ik heb helaas al heel lang geen licentie meer voor de software waarmee ik die heb getekend, en heb al jaren niets geprint...

Op zich zou je met de meeste 3D editors wel de onderste paar millimeter van een model af moeten kunnen halen?



[ZotVanHout]

deze namiddag dacht ik de oplossing gevonden te hebben
nl een opzetplaatje van 2 mm dat bij mijn zeta p2 zit
ik kon het op de makita steken
probleem blijft dat de makita geen haaks opzetstuk zoals de zeta heeft
daardoor is haaks en stabiel werken niet mogelijk zoals met de zeta
dus heb ik de wanden van de schuif met de zeta in mekaar gebokst
kost mij een paar clamex'en
maar het voordeel is dat ik de schuiven niet moet lijmen + klermmen om ze in mekaar te zetten



[Superbra]

Oei, ik heb helaas al heel lang geen licentie meer voor de software waarmee ik die heb getekend, en heb al jaren niets geprint...

Op zich zou je met de meeste 3D editors wel de onderste paar millimeter van een model af moeten kunnen halen?

Geen probleem hoor. In praktijk heb ik het nog niet nodig gehad. Het was voor het geval dat.
