Maat schroefdraad (standaard ) op de hoofdas van de houtdraaibank

Turner

Nieuw lid
11 nov 2020
4
0
67
Beste mensen,

omdat ik nu meer tijd heb ga ik het houtdraaien weer oppakken.

ben nu bezig met het aanpassen van de hoofd as van zelfbouw draaibankje .

Ik heb al een paar keer gehoord en gezien dat de schroefdraad op de hoofdas meestal M 33 x 3,5 is en dit is wat ik nu weet de gangbare maat voor de meeste hulpstukken.

Wie kan mij de lengte maat geven van de schroefdraad tot aan de borst op de as ?


Ik hoor graag,

Vriendelijke groet,

Rien Weststrate


dehoutdraaierij

Post veel
11 nov 2010
1.094
167
Doetinchem
Hoi Rien,

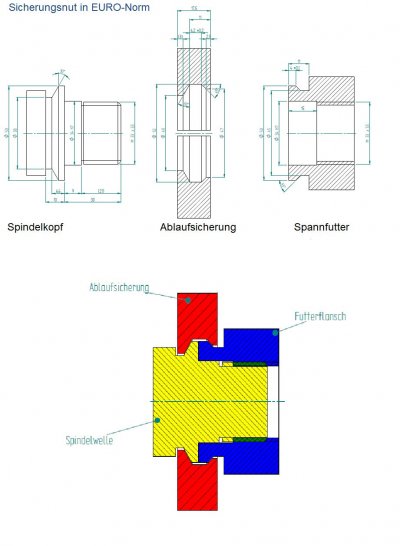

Hier een tekening hoe het bij een aantal banken is gedaan. Hierbij kan je een ring gebruiken om het aflopen van de vierklauw te borgen.


Bijlagen

  • ablaufsicherung_euro_asr_9.jpg
    146,6 KB · Weergaven: 98

Roel22

Actieve deelnemer
27 feb 2017
386
80
Ik zie het niet helemaal. Hoe kan een vierklauw dan aflopen?
De draairichting van de machine is toch tegengesteld aan de schroefdraadrichting?
Of lees ik dit niet goed?


handig18

Post veel
17 feb 2013
2.251
466
Oss
Ik zie het niet helemaal. Hoe kan een vierklauw dan aflopen?
De draairichting van de machine is toch tegengesteld aan de schroefdraadrichting?
Of lees ik dit niet goed?
Er zijn nou eenmaal banken welke 2 kanten op kunnen lopen.
Ook als een zwaar werkstuk te snel wordt afgeremd, kan dit loslopen.

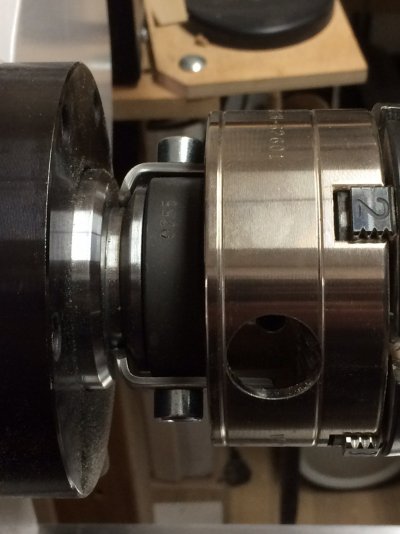

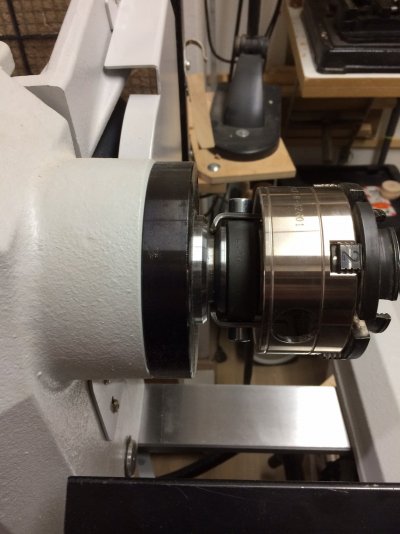

Die zogenaamde ring welke je kunt gebruiken is het ook niet helemaal, omdat er zover ik weet nog niet zoveel chucks zijn waar deze op toe te passen is. Ik heb hiervoor zelf maar een manier gemaakt.


Bijlagen

  • EB9E6EF5-F130-46DE-84BA-8FB95F9FA186.jpeg
    208,2 KB · Weergaven: 75
  • DEF97D72-32CF-4E1C-A006-A14D6C097BB8.jpeg
    236,9 KB · Weergaven: 75
  • Leuk
Waarderingen: dehoutdraaierij

Superkees

Post veel
17 aug 2017
1.465
233
Volgens mij was de vraag naar de maat van het schroefdraad? :oops:

Als je een schuifmaat het, kun je de diameter makkelijk meten. Die 3,5 betekent 1x rond geeft een verplaatsing van 4,5 mm. Dus even de lengte meten en het aantal windingen tellen.


Roel22

Actieve deelnemer
27 feb 2017
386
80
Sorry dat ik afdwaalde, maar ik begreep iets niet, daarom mijn vraag.
En nu dwaal ik misschien weer af, maar waar staat die 3,5 voor als de verplaatsing 4,5 is?
Ik vraag dit omdat ik een volslagen leek ben wat betreft schroefdraad.

Er zijn nou eenmaal banken welke 2 kanten op kunnen lopen.
Ook als een zwaar werkstuk te snel wordt afgeremd, kan dit loslopen.
Die zogenaamde ring welke je kunt gebruiken is het ook niet helemaal, omdat er zover ik weet nog niet zoveel chucks zijn waar deze op toe te passen is. Ik heb hiervoor zelf maar een manier gemaakt.
Handig.😀


Turner

Nieuw lid
11 nov 2020
4
0
67
beste mensen
volgens mij ben ik niet duidelijk genoeg geweest in mijn vraagstelling.
Ik ga tekening maken voor de duidelijkheid .
iedereen bedankt voor meedenken
groet
Rien


Turner

Nieuw lid
11 nov 2020
4
0
67
Beste mensen,

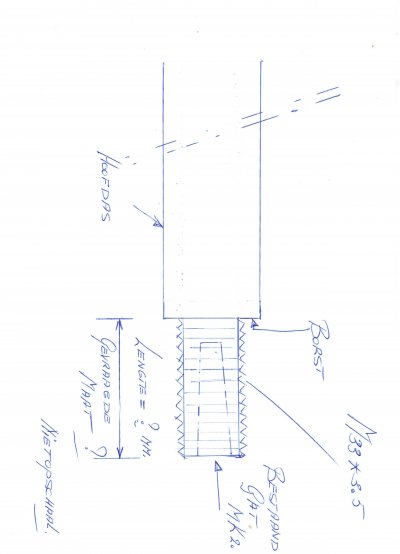

Ik heb er nu een tekening bij gedaan zie bijlage.


Als het goed is moet het nu duidelijk zijn .

Ik zie de reactie graag tegemoet


Alvast bedankt



Vriendelijke groet,

Rien Weststrate


Bijlagen

  • Spilneus   hoofdas houtdraaibank.jpg
    Spilneus hoofdas houtdraaibank.jpg
    221,8 KB · Weergaven: 62

Turner

Nieuw lid
11 nov 2020
4
0
67
Ronald,
Bedankt voor reactie
heb niet goed gekeken heb 21 voor 121 aangezien sorry


Ik ben er uit en kan verder

vriendelijke groet,

Rien Weststrate


dehoutdraaierij

Post veel
11 nov 2010
1.094
167
Doetinchem
Er zijn nou eenmaal banken welke 2 kanten op kunnen lopen.
Ook als een zwaar werkstuk te snel wordt afgeremd, kan dit loslopen.
Die zogenaamde ring welke je kunt gebruiken is het ook niet helemaal, omdat er zover ik weet nog niet zoveel chucks zijn waar deze op toe te passen is. Ik heb hiervoor zelf maar een manier gemaakt.
Slim gedaan Leo!
