Lades... hoe groot moeten ze nou wezen?

[Roelv]

Hoi,

Ik ga enkele lades maken waarbij ik gebruik maak van de Blum Movento 760H ladegeleiders (Blum Movento 760H / 766H Tip-on ladegeleiders, 500 mm bestellen?). Nu heb ik al eerder ladegeleiders van Blum gebruikt en kwam ik na al het zaagwerk erachter dat mijn lades te kort waren. Gezien ik deze fout niet nog een keer wil maken hoop ik op wat inzichten.

De breedte is vrij simpel. Stel de opening is 400mm dan zou de binnenmaat (SKW) van de lade 400-42 = 358mm zijn. Plank dikte van de zijkanten is maximaal 16mm als ik het goed lees, ik gebruik zelf 12mm en heb nog wat speling. Dit deel ging bij mijn vorige lades goed.

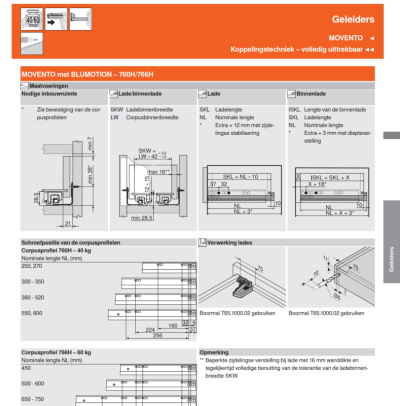

De diepte is waar het fout ging, om de terminologie van het blad hieronder te gebruiken: Je hebt de SKL dat de ladelengte is, de som hiervoor is de NL - 10mm. de nominale lengte voor mijn geleider is neem ik aan de maat die ik heb gekocht, dus 500mm - 10mm = 490mm. Als ik videos online bekijk voor dit specifieke model wordt er gezegd dat je lengte/diepte simpelweg dezelfde maat is als hetgeen je koopt, dus 500mm.

Kan iemand mij vertellen hoe het zit? Let hierbij wel op de plaatsing van de koppeling tegen het frontje komt (rechts onderin plaatje), in tegenstelling tot mijn vorige lades waar deze koppeling tegen de achterzijde van de voorkant aan komt.



[Houtmoet]

Als ik het zo lees moet inderdaad je ladebakje 500-10=490 zijn. Enige wat ik me kan verstellen wat problemen of verwarring geeft is het front. Is de voorkant van het ladebakje tevens je front, of schroef je een front van binnenuit tegen je ladebakje. En is het front inliggend of opliggend? Maar op zich staat dit ook duidelijk op de tekeningen.
En nu ik je bericht teruglees, de koppeling moet inderdaad rechtstreeks tegen je front, anders komt het bakje naar voren en lijkt de lade te kort dus dat was waarschijnlijk het probleem de vorige keer.



[ccrider]

Je berekening van de breedte klopt. Daar kun je ook wel iets afwijking opvangen zolang je niet veel te smal uitkomt.

Zoals ik het lees is de lengte van je lade inderdaad NL-10mm. Vooropgesteld dat je de voor- en achterwand van de lade tussen de zijdes laat vallen. Dan wordt je lade zo lang dat ie aansluit op de voorkant van je geleider plus de koppeling. Normaal gesproken komt hier dan het frontje nog voor en laat je in de voorste wand een uitsparing voor de geleider en koppeling.
Of je bouwt de lade zonder voorkant ("Ikea-style") en bevestigt het frontje direct aan de zijregels. Dan schroef je nog steeds de koppeling aan het frontje en/of de bodem. En het maakt feitelijk niets uit voor de berekening van de lengte van de zijdes.

Je totale benodigde inbouwdiepte is hier de NominaleLengte plus 3 mm . In dit geval dus 503mm (of +12mm als je zijdelingse stabilisering gebruikt)

Waar je waarschijnlijk de vorig keer fout ging is het feit dat je de koppeling tegen de voorkant van de voorste wand hebt geschroefd. Dan zijn je lades feitelijk niet te kort maar kom je een plaatdikte te ver naar voren uit. Er wordt uitgegaan van een uitsparing in de voorwand en schroeven tegen het opgeschroefde front.
Het is op te lossen door een plaatdikte extra toe te voegen aan lengte van de zijde van de lade. Dus dan wordt het: NL-10 (+ plaatdikte)= SKL. Of als je lades al gemaakt hebt alsnog een uitsparing maken. Bovenfrees met een frees met lager en een beitel voor het laatste ronde stukje doen wonderen. Vraag me niet hoe ik dat weet



[ccrider]

Ik zie dat ik niet de enige ben die het probleem heeft gelokaliseerd!



[Jan ARTC132]

Idd 490mm, maar dan zul je wel 2 gaatjes in de achterwand moeten boren waar de 'haakjes' achterop de geleider dan invallen. Wat 'wij' in het verleden vaak deden was de ladebak nog een cm korter maken, maar de bodem (10mm dik) aan de achterzijde 10mm uit laten steken. Deze haakte dan precies onder die 'haakjes'.

Dit was overigens nog wel bij de Tandem-geleiders, ik weet niet of er bij Movento daarin iets veranderd is.



[Roelv]

Idd 490mm, maar dan zul je wel 2 gaatjes in de achterwand moeten boren waar de 'haakjes' achterop de geleider dan invallen. Wat 'wij' in het verleden vaak deden was de ladebak nog een cm korter maken, maar de bodem (10mm dik) aan de achterzijde 10mm uit laten steken. Deze haakte dan precies onder die 'haakjes'.

Dit was overigens nog wel bij de Tandem-geleiders, ik weet niet of er bij Movento daarin iets veranderd is.

Met de movento kan je de hoogte van de achterzijde veranderen dmv een klein wieltje. Ik gok dat je dat voordeel wellicht deels kan verliezen door het gemiste gaatje. De onderkant gaat ook wel omhoog, dus wellicht ook geen probleem.



[Roelv]

Ik weet wel wat het probleem was, de voorgaande keer had ik per ongeluk ook het valse frontje meegeteld in de diepte... Maar dat terzijde vond ik de tegenstelling dat de lengte simpelweg 500 zou moeten zijn aldus een youtube clip versus de som die in het blad staat verwarrend.

Bedankt voor de input houtmoet en ccrider!
