Ik ben op het moment laden aan het maken voor onder de tweede werkbank. Hier komt gereedschap in dat ik in tweede lijn gebruik en sommige gereedschappen voor de metaalwereld waar ik soms wel eens rondwandel. Ik heb al 5 laden geplaatst en gevuld. Maar ik raak nu al de weg kwijt. Hoog tijd voor wat meer organisatie.
In eerste instantie dacht ik aan etiketstickers met een viltstift opschrift. Maar dat kwam me wat slordig over. Maar de gedachte bleef wel op de back burner sudderen. En dan valt het kwartje, ik ga ze zelf maken want in de bouwmarkten kon ik geen geschikte uitvoeringen vinden.
Het uitgangsmateriaal is MDF, 1/4" dik (6,35 mm), 55 x 115 met een vensteropening van 35 x 95. Het kaartje wordt 40 x 100. Omdat ik er nogal veel nodig had wilde ik een soort van productielijn opzetten met mallen voor de diverse verrichtingen.
Dankzij m'n ervaring in een ander leven kon ik ook een vrij slimme methode van uitfrezen toepassen. Aan één kant van de blank maak ik een rondgaande groef van 2 mm diep. Hier gaat het kaartje in. Dan draai ik de blank om en frees het venster uit op een diepte van 5 mm. Hierdoor valt het middendeel er uit. Dan hoef ik alleen nog een klein randje weghalen bij de opening aan de bovenkant. Tot zover de theorie. Gelukkig klopte de praktijk ook goed ook al maakte ik een paar rekenfouten bij het aftekenen van de mallen. Gelukkig zag ik het op tijd.
Aan de hand van de foto's zal ik het proces uitleggen.
Het zagen van de blanks uit 1/4" MDF

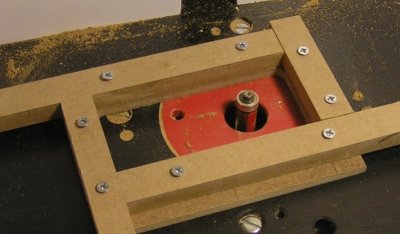

Hier wordt de mal gefreesd om de blank op de bodemplaat te fixeren
De basismal is op de bodemplaat geschroefd. Met de vingergaten kan de blank uit de mal gedrukt worden
Om de basismal komt een rand van 1/2" waar de andere mallen in passen. Er komen twee mallen, 1 voor de groef en een andere voor het venster
Eerst wordt de groef in de achterkant gefreesd met de groefmal
Met de venstermal wordt aan de voorkant het venster uitgefreesd. Het is goed zichtbaar dat het middendeel loskomt.
Het middendeel is uitgebroken

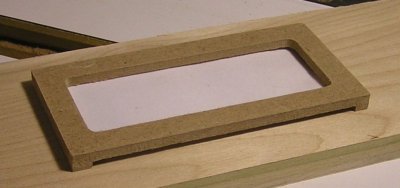

Beide mallen en het gefatsoeneerde labelvenster bij elkaar.
Hier het kant en klare product na de afwerking met een vijltje
P.S. De onderstaande foto is in feite vervallen.
In eerste instantie dacht ik aan etiketstickers met een viltstift opschrift. Maar dat kwam me wat slordig over. Maar de gedachte bleef wel op de back burner sudderen. En dan valt het kwartje, ik ga ze zelf maken want in de bouwmarkten kon ik geen geschikte uitvoeringen vinden.
Het uitgangsmateriaal is MDF, 1/4" dik (6,35 mm), 55 x 115 met een vensteropening van 35 x 95. Het kaartje wordt 40 x 100. Omdat ik er nogal veel nodig had wilde ik een soort van productielijn opzetten met mallen voor de diverse verrichtingen.
Dankzij m'n ervaring in een ander leven kon ik ook een vrij slimme methode van uitfrezen toepassen. Aan één kant van de blank maak ik een rondgaande groef van 2 mm diep. Hier gaat het kaartje in. Dan draai ik de blank om en frees het venster uit op een diepte van 5 mm. Hierdoor valt het middendeel er uit. Dan hoef ik alleen nog een klein randje weghalen bij de opening aan de bovenkant. Tot zover de theorie. Gelukkig klopte de praktijk ook goed ook al maakte ik een paar rekenfouten bij het aftekenen van de mallen. Gelukkig zag ik het op tijd.
Aan de hand van de foto's zal ik het proces uitleggen.

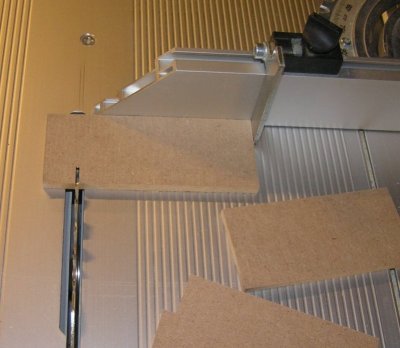

Het zagen van de blanks uit 1/4" MDF

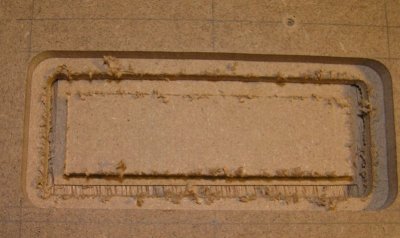

Hier wordt de mal gefreesd om de blank op de bodemplaat te fixeren

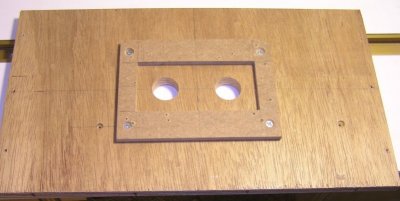

De basismal is op de bodemplaat geschroefd. Met de vingergaten kan de blank uit de mal gedrukt worden

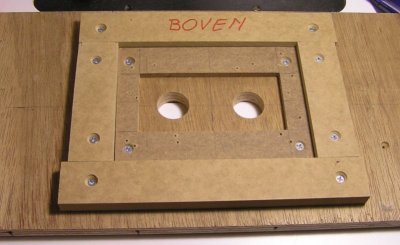

Om de basismal komt een rand van 1/2" waar de andere mallen in passen. Er komen twee mallen, 1 voor de groef en een andere voor het venster

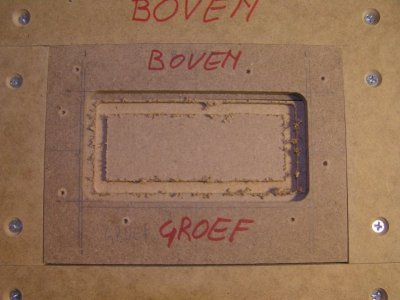

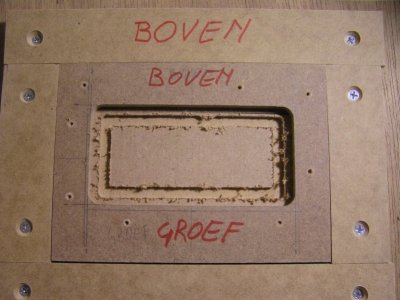

Eerst wordt de groef in de achterkant gefreesd met de groefmal

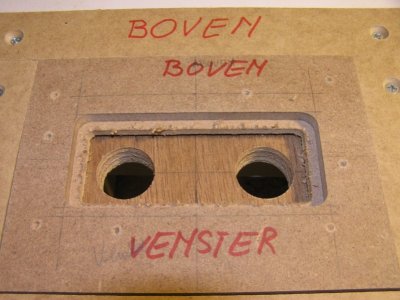

Met de venstermal wordt aan de voorkant het venster uitgefreesd. Het is goed zichtbaar dat het middendeel loskomt.
Het middendeel is uitgebroken

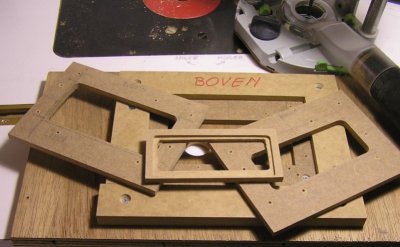

Beide mallen en het gefatsoeneerde labelvenster bij elkaar.
Hier het kant en klare product na de afwerking met een vijltje
P.S. De onderstaande foto is in feite vervallen.
