Kleine cirkels maken >>> Circle Jig

[Bosquet]

Goedemiddag forumleden !

Van het een komt het ander... jullie kennen dat vast wel...

Onlangs liep ik tegen probleem aan. Mijn nieuwe bossing-frees past (nét...) niet in mijn freestafel. Er was wat haast bij, dus geen tijd om direct een oplossing te creëren. En dus via dit forum de vraag gesteld of iemand mij uit de brand kon helpen. En zo geschiedde... (zie DTV).

Mijn paneeldeurtjes zijn inmiddels klaar en liggen te drogen. Hoewel hulp op deze wijze natuurlijk geweldig is, wil ik voor de korte termijn toch verder met een andere wens van mijn "bucket-list": een stationaire freestafel voor mijn MFTC-XL.

En dus mijn tweedehands aangeschafte OF-2000 onder de tafel weggehaald en de maten voor de voetplaat overgezet op het paneel dat precies in de MFTC-XL past. Maar ja... toen liep ik weer tegen een volgend issue aan: hoe maak ik dergelijke kleine cirkels met mijn bovenfrees...

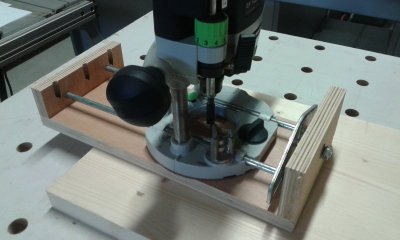

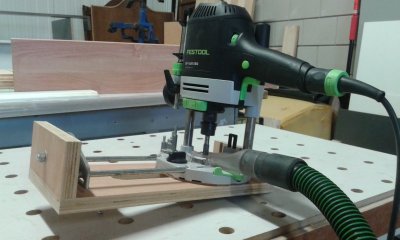

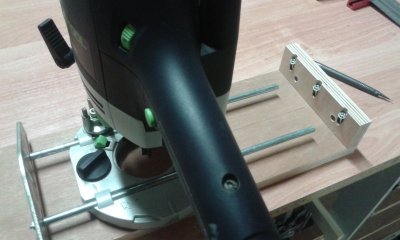

Zoals gezegd... zo loop je van het ene naar het andere... Om te beginnen maar eens met de Circle Jig begonnen. Even pielen, even denken, even uitvogelen... zagen, boren etc... en voila ! Nog geen 1,5 uur later een fantastisch werkende jig gemaakt.

Wellicht ook handig voor anderen op het forum, dus deze wilde ik jullie niet onthouden !


.

.

.



[Willems Ontwerp]

Netjes ! Als je de ijzers zou vervangen voor draadeinden en er een vrijloop op maakt (in de houten aanslag), kun je er tevens een precisie instelling op maken.



[Bosquet]

Netjes ! Als je de ijzers zou vervangen voor draadeinden en er een vrijloop op maakt (in de houten aanslag), kun je er tevens een precisie instelling op maken.

Dank je ! Dat is een goed idee. Ik had zelf al zitten denken aan het aanbrengen van een schaalverdeling op de jig, maar dit is een prima alternatief.



[houtenklaas]

Wat is de minimum cirkeldiameter die je hiermee kan maken? Ik heb ooit eentje met het geleiderailhulpstuk en de fijnafstelling gemaakt voor mijn OF1010. Ik denk dat jij kleinere cirkels kan maken.



[Bosquet]

Wat is de minimum cirkeldiameter die je hiermee kan maken?

Heb vanmiddag een test gedaan met een frees van 10 mm doorsnede. Maar - dm dom dom - niet meteen gemeten wat de kleinste en grootste diameter is met deze Circle Jig... kom ik morgen op terug !
Een goede jaarwisseling gewenst allen !!!



[Fluo]

Mooi mooi, eentje om te onthouden. Heb je ook een foto van de onderkant?



[Bosquet]

Mooi mooi, eentje om te onthouden. Heb je ook een foto van de onderkant?

Morgen weer naar de zaak. Dan ga ik wat foto's maken en met de testresultaten on line zetten



[jelmer]

Zoiets lijkt mij ook wel makkelijk. Ik schroef meestal snel een plankje aan de bovenfrees, of ik maak circels op de zaagtafel. Maar dit is beter. Goed bedacht! Als ik van vakantie terug ben ga ik dit topic weer eens bekijken.



[Mga1600]

Dit ga ik vast-en-zeker namaken! Handig ding! De opmerking over het maken van een 'microverstelling met vrijloop' van Willems Ontwerp snap ik niet helemaal, kan iemand een beetje toelichten wat ik me daarbij moet voorstellen?



[Bosquet]

Mooi mooi, eentje om te onthouden. Heb je ook een foto van de onderkant?

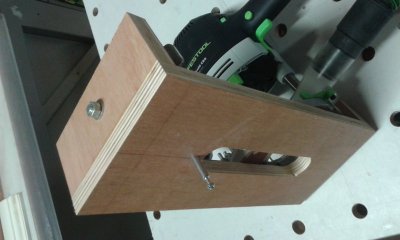

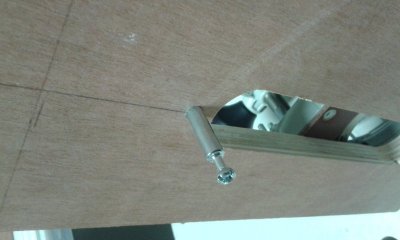

Zie hieronder. Als centreerpunt heb ik een MiniFix boutje (= bout van kastverbinder) gebruikt: 5 mm gaatje voorboren, vast schroeven en klaar.
De diameter ervan is 7 mm. In het werkstuk een gaatje van 8 mm voorboren en dan heb je een feilloos werkend geheel.


.



[Bosquet]

Wat is de minimum cirkeldiameter die je hiermee kan maken?

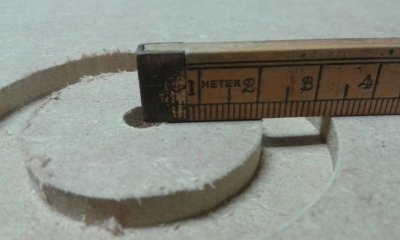

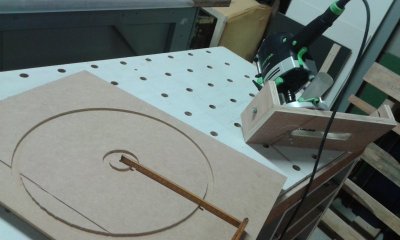

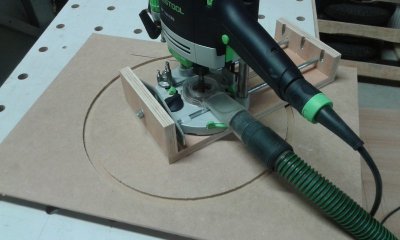

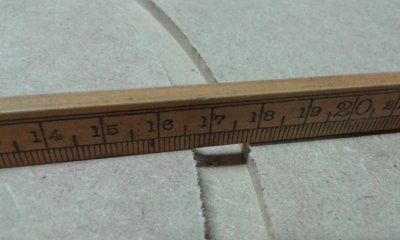

Hierbij de beloofde foto's. Met een freesje van 12 mm krijg je onderstaande minimale en maximale straal.


.

.

.



[Toxiq]

Tof, die wil ik ook maken
Ik loop al een tijdje met het idee een 2e OF1400 aan te schaffen, daar heb ik de meeste hulpstukken bij



[Nova]

Netjes ! Als je de ijzers zou vervangen voor draadeinden en er een vrijloop op maakt (in de houten aanslag), kun je er tevens een precisie instelling op maken.

leg eens uit kwartje wil niet vallen.



[Willems Ontwerp]

Zal eens een poging doen

De stafijzers vervang je voor draadeinden, de frees zet je vast tussen de draadeinden met bijvoorbeeld rampamoeren of inslagmoeren in een stukje hout. In het opstaande aanslagblok maak je een vrijloop op het schroefdraad, hier haal je het schroefdraad weg. Net achter het aanslagblok draai je op de draadeinden een knop. Door nu aan de knop te draaien, beweeg je de frees heen en weer. Zie het een beetje als de werking van een bankschroef.



[burley]

Dan hoef je toch maar één van de stafijzers door schroefdraad te vervangen?



[Willems Ontwerp]

Dat kan maar de kans op wringen is dat groter. Nu zal dat best meevallen omdat het over een micro-instelling gaat dus het zou idd kunnen.



[Nova]

Het wordt mij geheel duidelijk denk ik.



[houtenklaas]

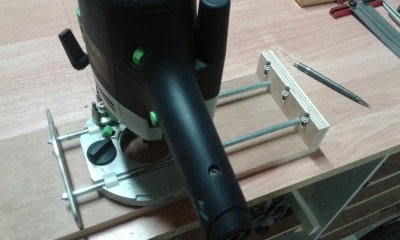

Zo kan je het met de gladde stangen doen, gebruikmakend van de fijnafsteller van Festool zelf:

De railadapter rechts is voorzien van een schroef om te dienen als centerpunt voor een cirkel (gaatje geboord en draad getapt)
