kistje met dubbele zwaluwstaart

[Woldenga]

Begin dit jaar de vriendin een Razertip pyrografie set cadeau gegeven op haar verjaardag. Vorige maand mijzelf een Inca freestafel met alle toebehoren cadeau gedaan, dus al snel kwam daar de vraag of ik ook een kistje kon maken om het pyrografie gebeuren in op te bergen.

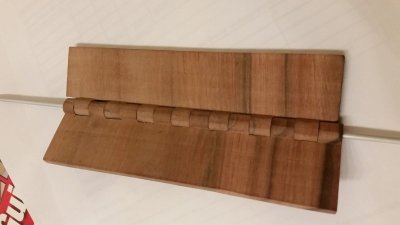

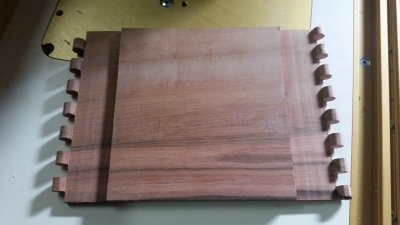

Om de functies van de freestafel gelijk goed uit te kunnen proberen wou ik gaan voor een dubbele zwaluwstaart verbinding. Een dubbele dubbele zwaluwstaart verbinding. Voor het mooie contrast in de verbinding gekozen voor notenhout en esdoorn. Met houten scharnieren uit tineo die ik al had gemaakt toen ik de freestafel net binnen had, gewoon om even te proberen van hoe dat allemaal werkt met de Inca hingecrafter.

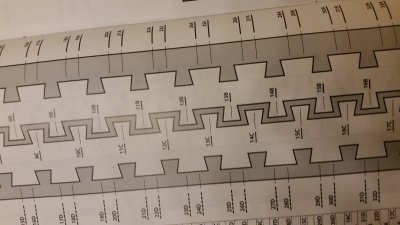

De template voor de dubbele zwaluwstaart:


Na een paar proefstukjes de juiste diepte ingesteld om strak passende zwaluwstaarten te krijgen

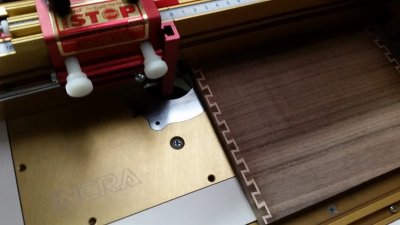

Dus toen kon het frezen beginnen

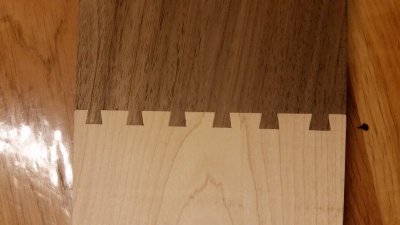

Hierna mis ik een paar foto's maar het resultaat: De dubbele zwaluwstaart

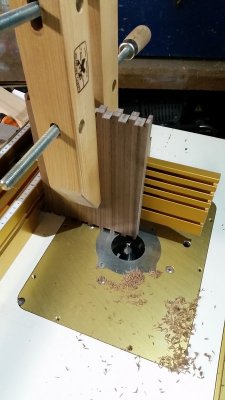

Ook hier vervolgens weer een zwaluwstaart in frezen voor de zijkant. En 2 kleine gleufjes om schotjes in het kistje te maken zodat het Razertip kastje niet heen en weer kan schuiven.

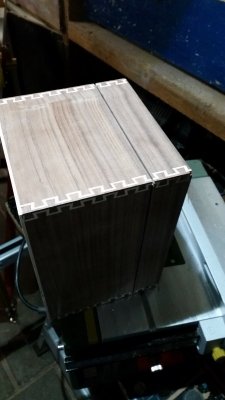

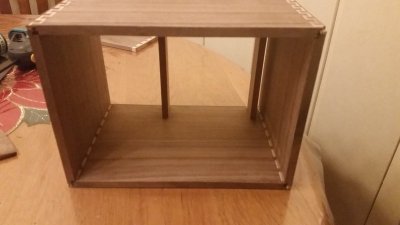

Alles samenvoegen:

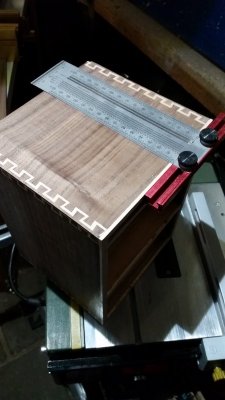

Vervolgens de deksel hier uit zagen



[Woldenga]

Vervolgens de bodemplaat er in maken hier rondom een sleuf gefreesd.


Idem met de deksel. Hier gelijk met de bovenkant er in gelegd. Had een mooi stuk notenhout met een 'fout', wat heel mooi in aanmerking kwam voor deze deksel. Helaas wel met een beetje waterschade maar dat mag de pret niet drukken. Dit hout was immers al eerder gebruikt geweest.


Scharnier op maat gemaakt en ingefreesd in het kistje.


Vervolgens begonnen met het op maat maken van een binnenbakje voor het opbergen van o.a. de brandpennen.











Met een proxxon frees gebruikt als kolomboor een heleboel gaatjes geboord in een plankje voor het plaatsen van de diverse punten voor de brandpen


Met als resultaat:


Vervolgens dit kistje weer verwerken in de deksel



En dan nog een greepje er op gemaakt die tevens zo strak zit dat de deksel met geen mogelijkheid open kan vallen als je hem over de kop houdt. Tevens tot zo ver het eindresultaat:











Het enige wat nog rest is iets maken waardoor de deksel niet verder open kan dat hij nu staat op de foto. Als hij namelijk verder naar achteren valt kantelt het binnenbakje ook mee naar achteren waardoor alles er dan uit ligt.



[Willempie]

Schitterende hoekverbindingen in dit mooie kastje . Doe ik je niet na en bijna te mooi om te gebruiken .
Veel succes met je volgende project .

groeten Willem



[Toxiq]

gaaf



[rickkoorman]

Wow...Net toen ik besloten had om maar geen incra-freestafel te willen hebben post jij zo'n doosje......gadver....nu wil ik toch weer zo'n incra-set...hahaha

Echt heel mooi gemaakt, kan je t kistje eens meenemen wanneer je naar Zwolle komt ?



[Wim Kluck]

Mooie verbindingen. En een mooi strak kistje. Ging het afstellen van de incra jig goed of heb je nadat de zwaluwstaarten gemaakt waren de boel op maat gemaakt?
Ik hoop dit jaar ook met deze verbindingen te beginnen. Kunnen wel samen met rendew een serie incra kissies maken.



[bri]

Kunstig gemaakt!



[meron]

Hoe heb je het kleine kistje verwerkt in de deksel?
Het ziet er mooi uit. Strakke vorm en mooie contrasten.



[maja158]

Dit is geen kistje, dit is een kunstwerk!



[sirjacobsd]

Woldenga,
In de eerste plaats, de beste wensen voor 2015.
Een boeiend project. Heel mooi.
Die houtsoort tussen de zwaluwstaartvebindingen komen heel goed tot zijn uiting.
Een geldkoffer zou ook mooi geweest zijn.
t' Is maar een idee hoor.
Ik zie veel toepassingen in Nederland met deze mallen waar ik met bewondering naar kijk.
In België hoor of zie je daar weinig van.
Wat de reden daarvan is, is me onduidelijk.



[schrijnwerker]

Mooi kistje!
Echt vakwerk.



[coko]

Erg mooi kistje!



[Woldenga]

Dank allen voor de positieve reacties

Wow...Net toen ik besloten had om maar geen incra-freestafel te willen hebben post jij zo'n doosje......gadver....nu wil ik toch weer zo'n incra-set...hahaha

Echt heel mooi gemaakt, kan je t kistje eens meenemen wanneer je naar Zwolle komt ?

Het is een grote investering maar het gooit gewoon weer een hele wereld aan mogelijkheden open binnen het (machinale) houtbewerken. En dat is gewoon fantastisch! Zo spookt het ook al een hele tijd in mijn hoofd rond om een houten SUP (Stand Up Paddle Board) te maken en dat werkt het mooist met ''bead and cove'' verbindingen. En dan moet je toch echt een freestafel hebben.
Ik was ook al bezig met een zelfbouw freestafel die ook kantelbaar was, naar de plannen van Matthias Wandel. Echter ging daar teveel tijd in zitten en zou die ook nooit zo zuiver kunnen werken met bijvoorbeeld de zwaluwstaart verbindingen als deze Incra.

Mooie verbindingen. En een mooi strak kistje. Ging het afstellen van de incra jig goed of heb je nadat de zwaluwstaarten gemaakt waren de boel op maat gemaakt?
Ik hoop dit jaar ook met deze verbindingen te beginnen. Kunnen wel samen met rendew een serie incra kissies maken.

Je moet aan 1 kant van elk stuk hout een streepje zetten als referentie zodat je altijd dezelfde zijde onder houdt. En als je dan ook het middelpunt goed uit zet kan er eigenlijk weinig mis mee gaan. Het belangrijkste is gewoon dat je zuiver haaks hout gebruikt. Is je hout niet zuiver haaks dan is het ook onmogelijk om een mooie strakke verbinding te krijgen.

Het is ook niet in 1 keer goed gegaan hoor. Het hout voor het kistje is 8mm dik. Dan blijft er met een 6mm diepe zwaluwtaart dus 2 mm over. Bij de dubbele zwaluwstaart krijg je dan dus 2 randjes van 2 mm in de hoeken zoals je op de foto's kan zien. 1 randje van het esdoorn en 1 randje van het notenhout in de hoek zelf.
Bij mijn eerste poging tot dit kistje had ik het hout geschaafd met de vandiktebank tot 7,5mm terwijl dit 8 had moeten zijn. Tsja, een machine is slechts zo precies als de gebruiker hem afstelt natuurlijk. Maar dat in combinatie met zwaluwstaarten die ik bijna 7 mm diep had gefreesd i.p.v. 6 mm waren kwam ik op de hoek dus niet meer uit op een randje van 2mm met dat notenhout maar maar slechts een halve mm dus toen kon ik weer opnieuw beginnen.

Hoe heb je het kleine kistje verwerkt in de deksel?
Het ziet er mooi uit. Strakke vorm en mooie contrasten.

Gaatje boren van 3mm in het binnenkistje. Rond messing profiel van 3mm in dat gaatje steken en vervolgens dat stukje hout er op. Messing uiteinde gelijk vijlen met het stukje hout. Vervolgens houtlijm er op (niet aan de zijde van dit binnenbakje maar uit de buitenzijde) en zo vast lijmen aan de binnenkant van de deksel van het kistje. Zo 'scharniert' dat binnenbakje dus mooi mee als je het kistje open doet.


Het oorspronkelijke idee hiervoor komt van deze finger joint jewelry box. Bij dat kistje zit er nog een extra 'stangetje' hout aan de voorkant van het binnenbakje, die er tevens ook gelijk voor zorgt dat de deksel niet verder open kiepen. Dat was ook het hele idee van dit kistje.
Het enige probleem dat ik had hiermee was dat als ik die ook zou bevestigen, je het pyrografie kastje er niet meer uit zou kunnen krijgen. De opening die je dan over hield was daar dan niet groot genoeg meer voor.



[Wim Kluck]

Je hebt mijn vraag beantwoord. Voor wat ik gehoord of gelezen heb zijn er ook incra gebruikers die na het frezen het hout op de juiste dikte brengen. Zelf moet ik nog met de zwaluwstaarten op mijn incra beginnen en ben gewoon leergierig. Bij de hinge crafter krijg ik de scharnieren bij langere stukken niet strak. Dat los ik op Door er meerdere kleintjes uit te zagen.



[Willems Ontwerp]

Een zeer mooi kistje geworden!



[bhengeveld]

Ik denk dat de mensen van Incra heel erg blij zijn met dit draadje. Mooi hoor!
