Beste leden,
Graag wil ik een eiken deur maken voor de garage. deze wilde ik van eiken maken, en aangezien dat niet heel goedkoop is en ook zonde van het materiaal wilde ik het wel graag direct goed doen.
Na een zoek tocht hier op het forum over deuren kwam ik een aantal pagina's tegen die ik uiteraard nu niet meer kan vinden.
hier werden wel al goede dingen aangehaald zoals
- geen eiken op plaat materiaal voor deuren ivm kromtrekken
- oppassen met lijmen, niet volledig opp lijmen zodat het hout nog kan werken
- veer groef verbinding voor werking en voorkomen van spleten tussen de planken.
- Plaatsen van de dwars stuken tussen de stijlen en niet andersom.
- De diagonalen zo plaatsen dat de kracht naar de stijl gaat waar de scharnieren ook zitten.
enz.
Nu wil ik graag het volgende doen:
Plaatjes zijn ter verduidelijking en zijn snel gemodelleerd in 3d.Maten en verhoudingen kloppen dus nog niet helemaal. Er zitte nog foutjes in. Het echte werk komt wel als het idee goed is.

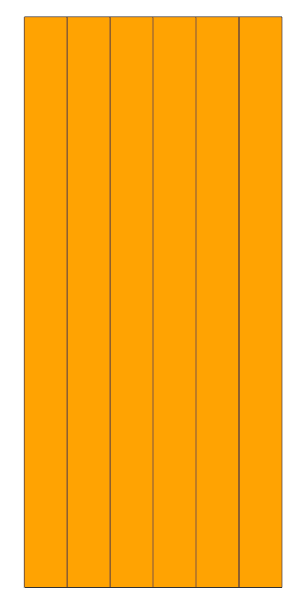

Vanbuiten gezien een deur met gelijke delen. de stijl heeft de zelfde breedte als de rest van de planken er tussen, zie plaatje hieronder:

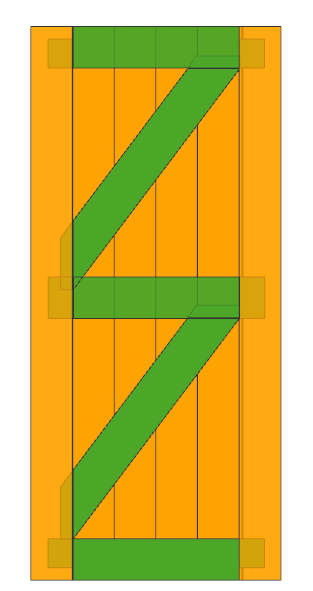

Aan de binnenkant, had ik het volgende bedacht;
3 dwars planken (25mm dik) die met een pen gat verbinding worden vast gemaakt in de stijlen. omdat ik toch wel wat stevigheid in deze verbinding wil, dacht ik aan 50% van de dikte van deze plank (groen) te gebruiken voor de pen.

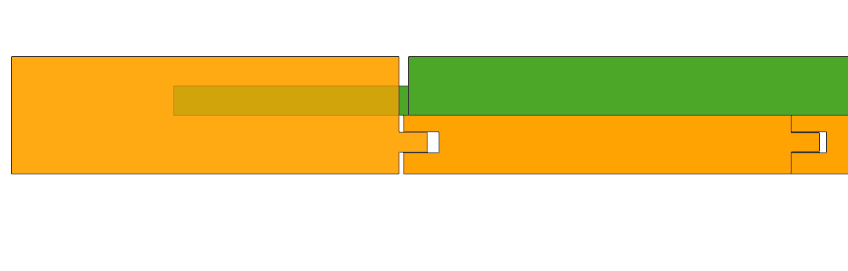

De Buitenste planken wilde ik met een groef en veer verbinding in elkaar schuiven, dikte van de veer is 1/3 van de plank zelf. Nu weet ik nog niet zo goed hoe veel deze in elkaar moeten schuiven en hoeveel speling ik er bij moet tellen voor de werking.
In het Plaatje heb ik de stijlen wat doorzichtig gemaakt om een beter beeld te geven

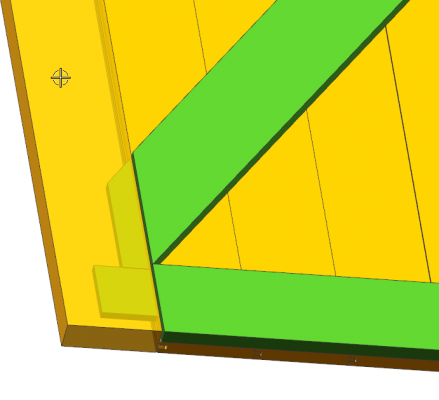

Om al iets verder in detail te gaan, de onderste dwars plank aan de binnenkant heeft zijn pen iets van de onderkant van de stijl af 1/3 van de hoogte van de plank. dit ivm vocht.
De diagonaal zal direct hierboven ook met een zelfde verbinding in de stijl worden geplaatst. nu vraag ik mij wel of zo iets gebruikelijk is om zo een groot gat voor 2 functies te maken in een stijl. of beter een stuk tussenruimte laten? ik hoor graag hoe jullie hiermee omgaan.

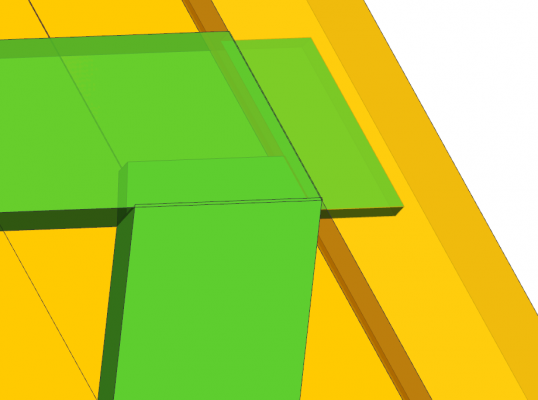

Ook ben ik voor de middelste dwarsbalk nog niet uit of dit ideaal is. als de dwarsbalk voor 50% dus 12.5mm al in de stijl zit, om dan de diagonaal zo dicht en met zelfde dikte hierbij te plaatsten. De diagonaal zal eigenlijk worden opgesloten tussen de verticale tussen planken en de horizontale dwars plank.
Nu kan ik ook goed begrijpen dat mijn gedachtegang totaal de verkeerde richting op is gegaan en hier betere en makkelijkere oplossingen voor zijn. die hoor ik dan ook graag van jullie.
Alvast bedankt!
Luuk
