Houten voetbalbekers.

[sirjacobsd]

Ik kreeg de vraag of ik een 3-tal voetbalbekers wou maken voor een voetbaltornooi van dames.
Mijn eerst stap was een 3D-ontwerp maken voor hen.

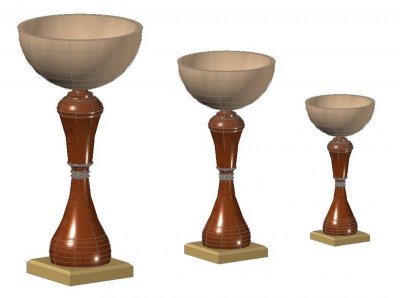

Hier de tekening.

Er moet onderaan op het voetje een opschrift komen, namelijk "Het houtenbekertornooi 2017"
Daaronder komt telkens per beker nog 1ste plaats, 2de plaats en 3de plaats.

De houtsoortkeuze van de staanders zijn kerselaar.

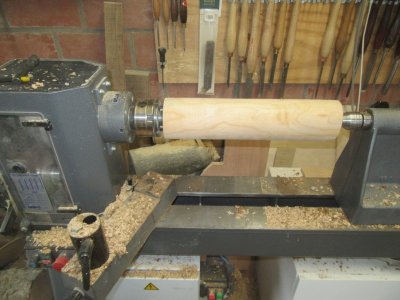

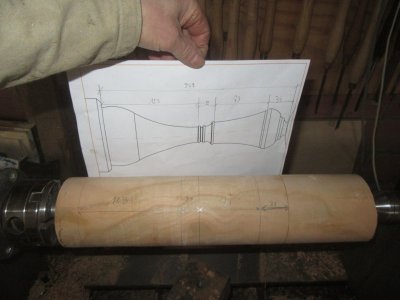

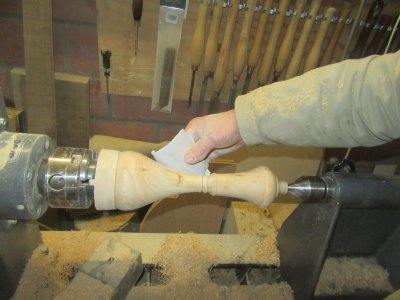

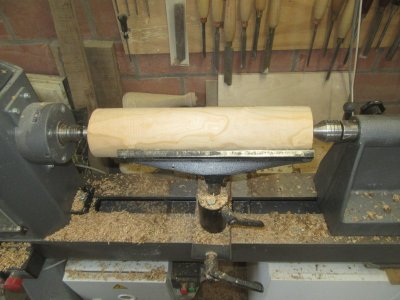

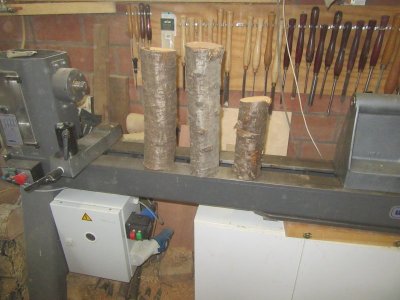

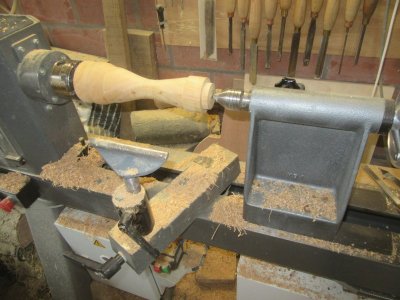

Eerst ruw rond draaien tussen de centerpunten.

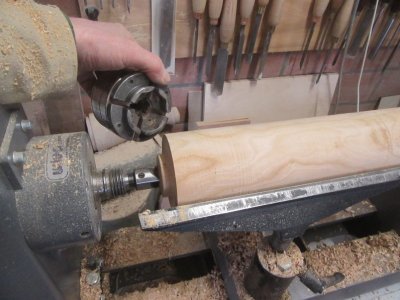

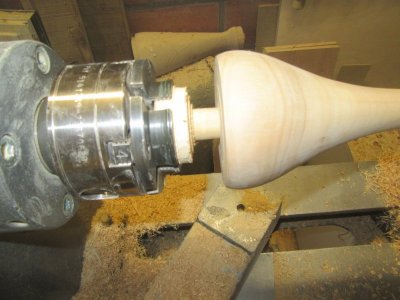

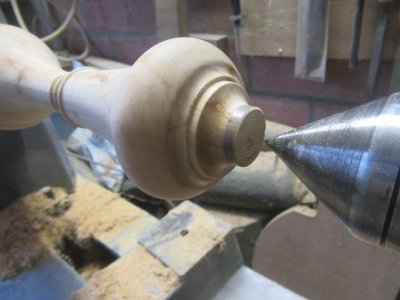

Kraagje aandraaien om te grijpen met de klauwkop.

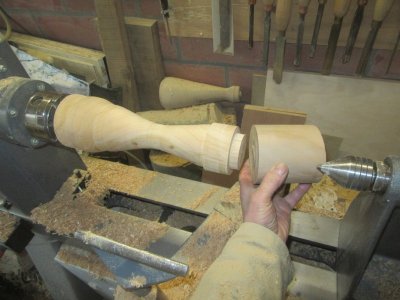

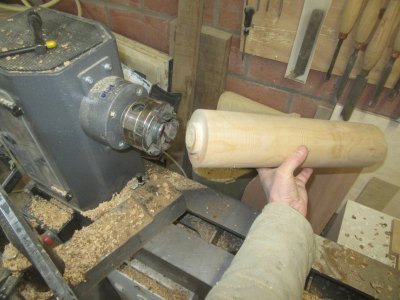

Werkstuk van tussen de centerpunten halen en opspannen in de klauwkop.

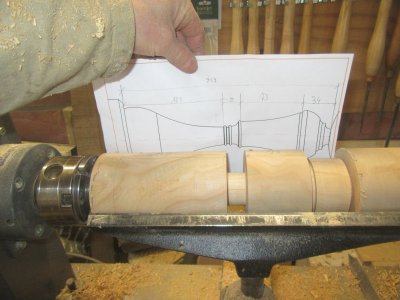

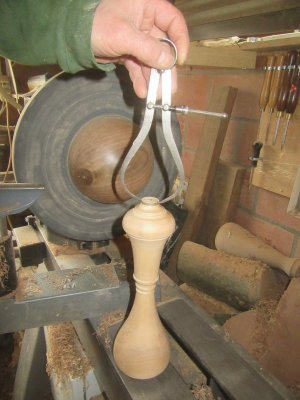

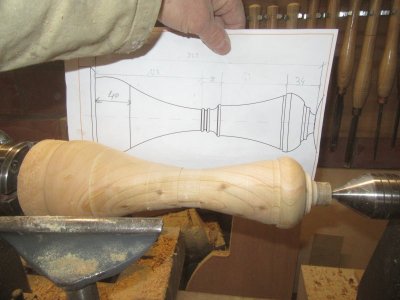

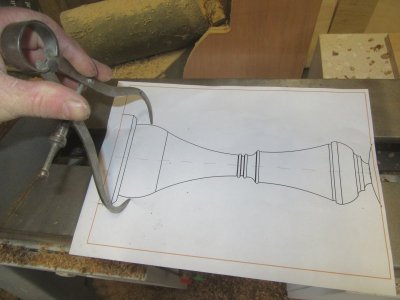

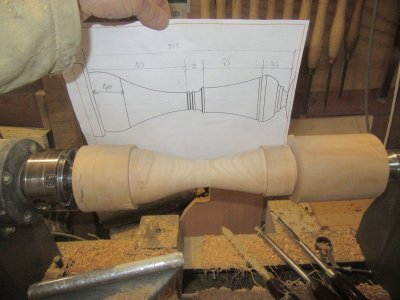

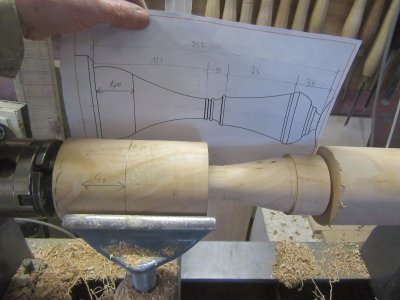

Via een afgedrukte 2D-tekening continue afmeten met een dikte passer en over zetten op het werkstuk tot de juiste vorm is bekomen.

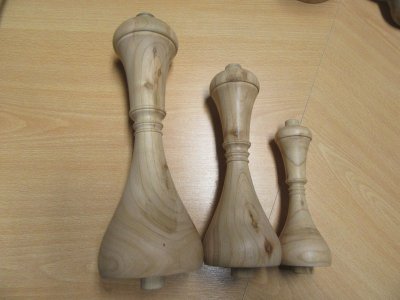

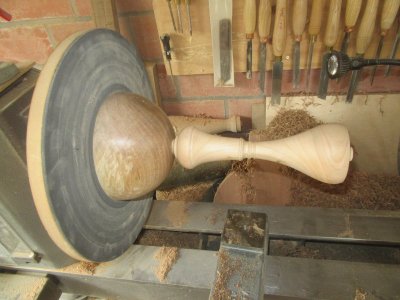

Hier het resultaat van de 3 verschillende groottes.


Morgen zal er weer een vervolg komen van de halve kommetjes.



[hartvoorhout.jouwweb.nl]

Hoi Didier,

Wat een prachtig hout !!. Ik ben benieuwd hoe je de boven stukken gaat maken en van welk soort hout ?.

Je zult ze maar winnen.

Gr Edwin



[Nico Oosthoek]

Leuk project Didier.



[Pel]

Mooi gedraaid Didier.

Groet Pel.



[Berm]

Wat je al niet over hebt voor je vrouwen Didier ! Gaaf.



[sirjacobsd]

Alvast bedankt voor de leuke reacties.
Wat de vrouwen betreft Peter, daar doe je heel veel voor.



[sirjacobsd]

Edwin, hier krijg je een antwoord op uw vraag.
De bovenstukken worden notelaar.

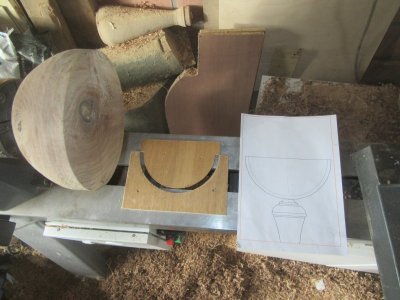

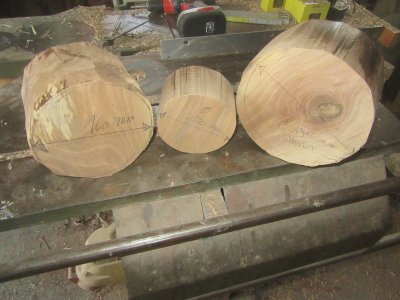

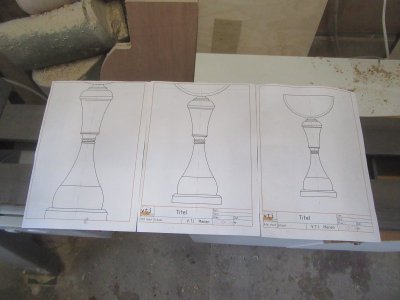

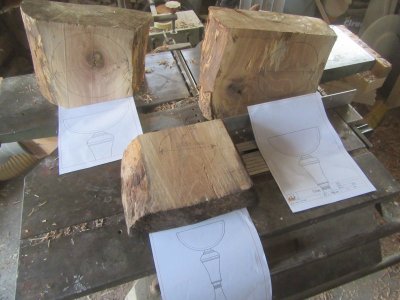

Hier de 2D-tekeningen en het hout van de bovendelen.

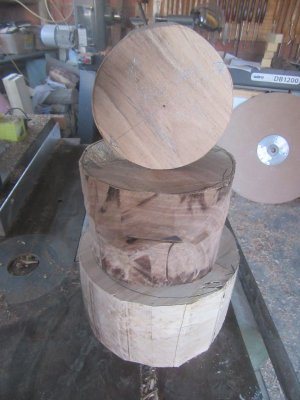

Deze stukken hout komen rechtstreeks vanuit het kachelhout van mijn schoonvader.


Brut uitzagen met de lintzaag.

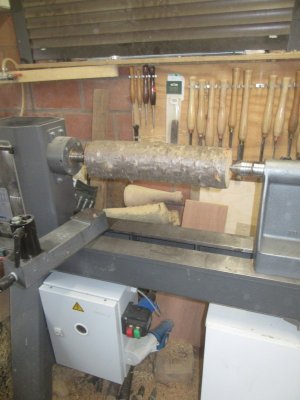

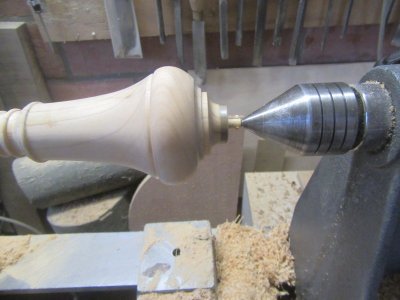

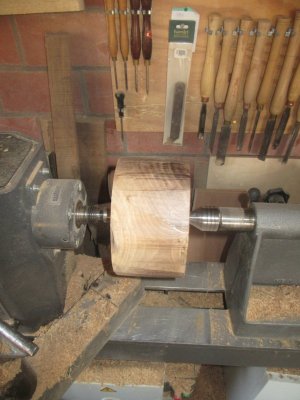

Opspannen tussen de 2 centerpunten.

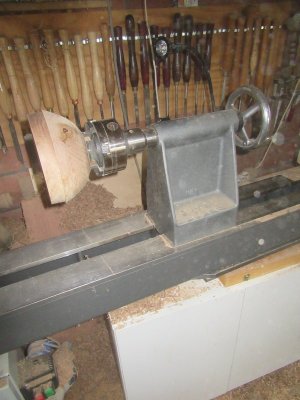

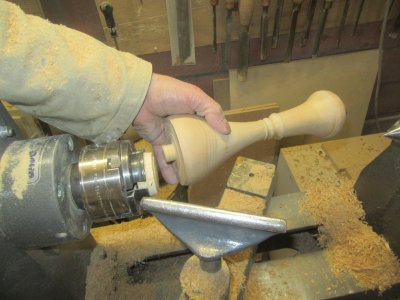

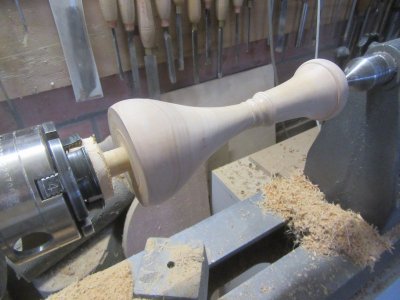

Werkstuk grof rond draaien en een kraagje aandraaien voor de opname in de klauwkop.

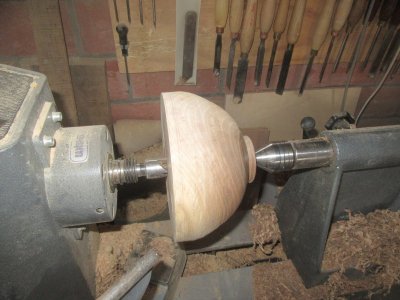

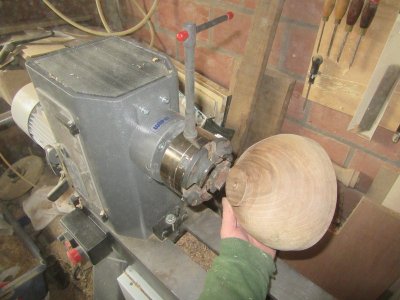

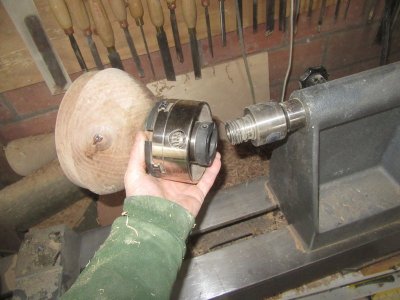

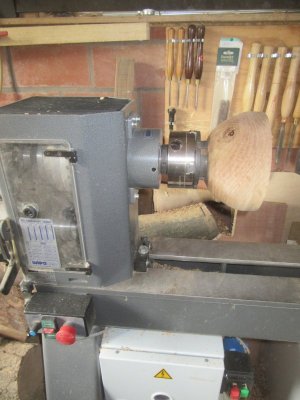

Het werkstuk in de klauwkop plaatsen.

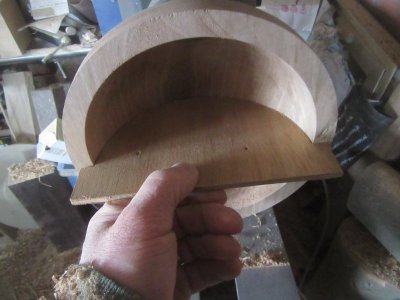

Malletjes maken voor de binnen- en buitenvorm.
Voor de 3 bekers werden de malletjes via de cnc uitgefreesd.

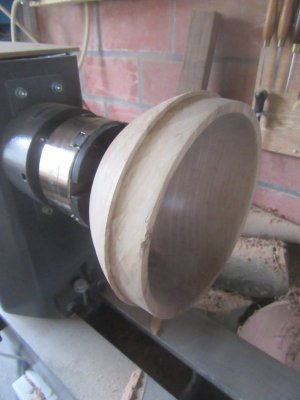

Binnenvorm perfect draaien en schuren tot korrel 400.

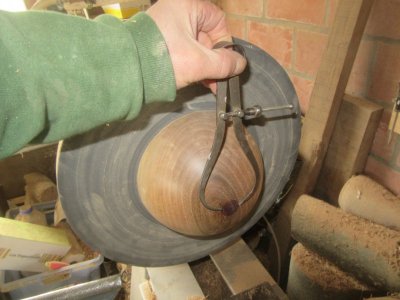

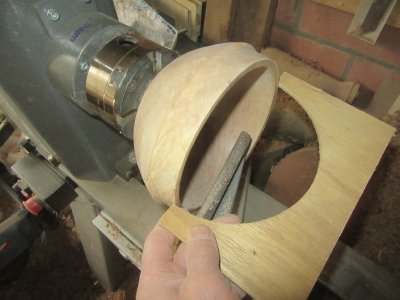

De buitenrand op juiste diameter draaien via de opening van de mal.
Dit doe ik omdat de volgende fase met het vacuümsysteem zal gebeuren.

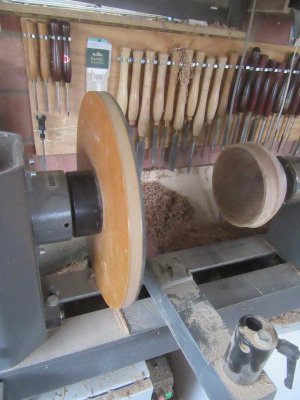

Op mijn schijf is er een soort van vinyl op en deze zou direct beschadigd worden aan de bovenrand van de bekerkom.



[sirjacobsd]

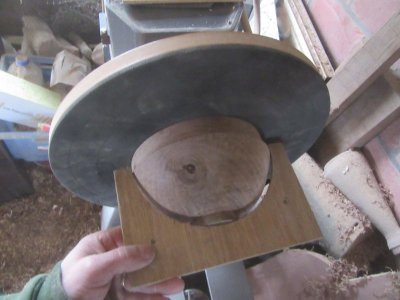

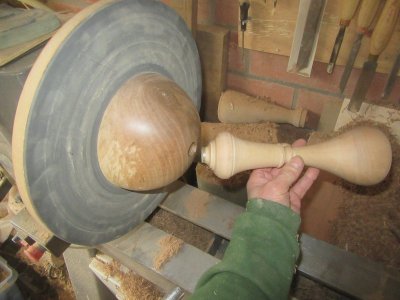

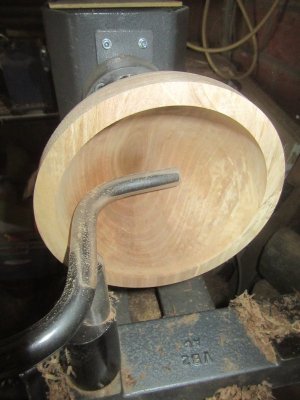

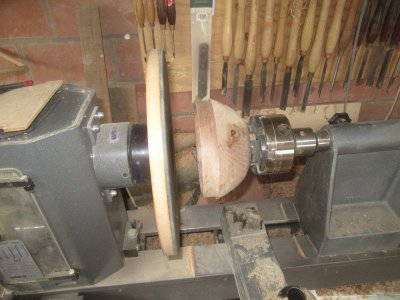

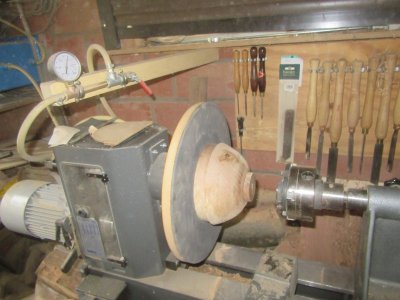

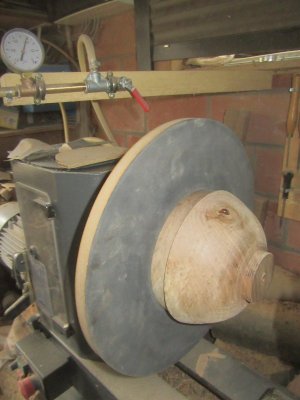

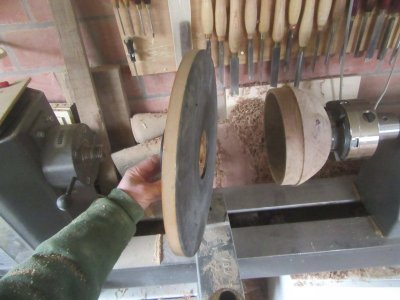

Vacuümsysteem plaatsen op de draaibank en het werkstuk perfect centreren.

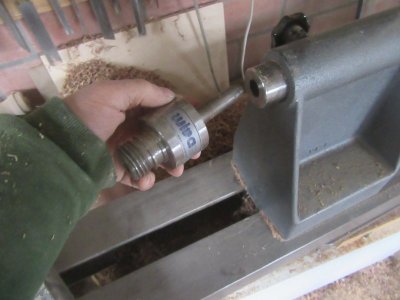

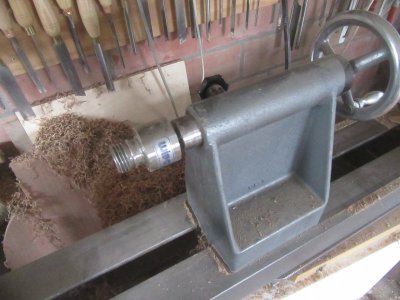

Via een speciaal meedraaiend stuk die geplaatst is aan de rechter schuivende blok kan de klauwkop opgenomen worden.
Dan is het heel eenvoudig om het perfect centrisch aan te zuigen.



[sirjacobsd]

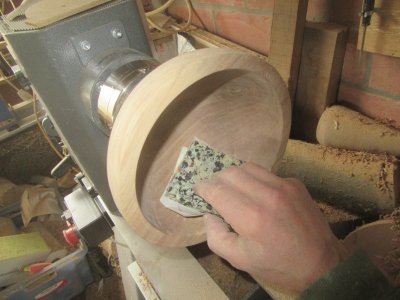

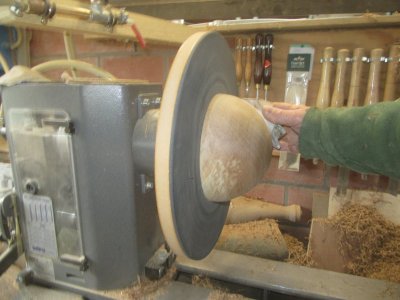

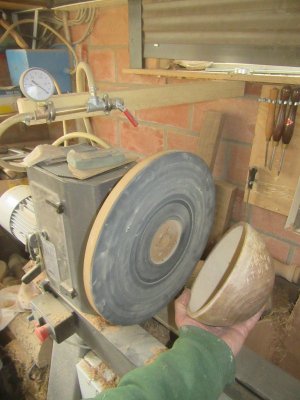

Nu zijn we klaar om de buitenkant te gaan draaien volgens de mal plus schuren tot korrel 400.

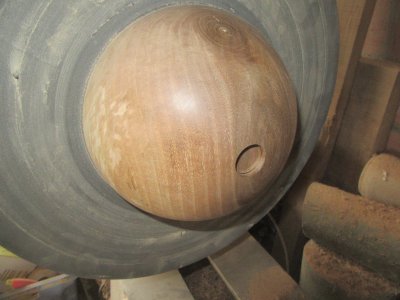

Aan de onderkant van het kommetje moet er nog een gat inkomen die niet doorgaand mag zijn voor de staander te kunnen inlijmen.
Er moet hier zeker opgelet worden aangezien het een zeer dunne wand is.


De 2 delen eens in elkaar passen.


Het kommetje mag van het vacuümsysteem genomen worden.


De 2 andere kommetjes werden op dezelfde wijze gedraaid, maar dan met hun passende malletjes.

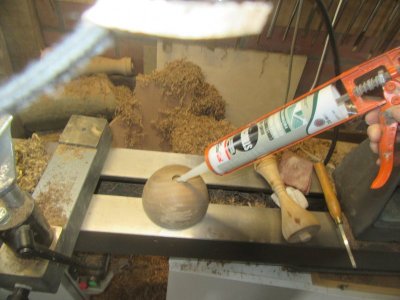

Daarna lijm in het gat brengen en laten drogen.

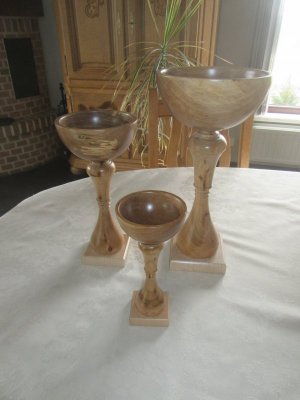

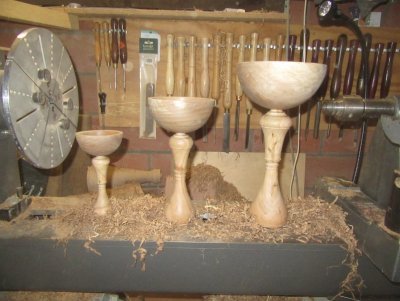

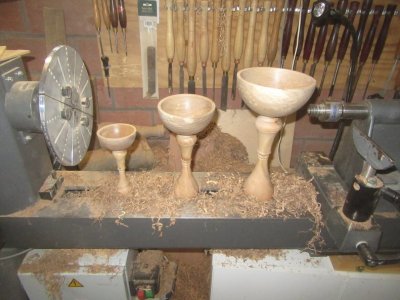

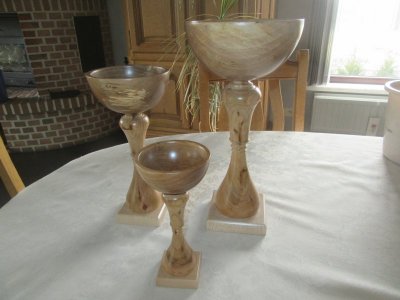

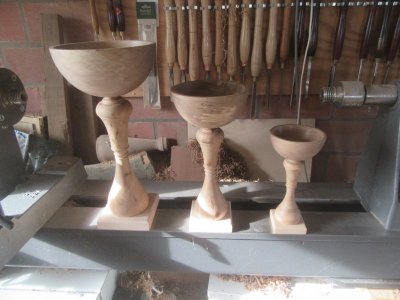

Hier de resultaten van de 3 bekers.


Dit is nu voorlopig de stand van zaken en er zal de rest zal weer zo spoedig mogelijk volgen.



[rmenkveld]

Ik kijk mijn ogen weer eens uit!
Fantastisch om weer over de schouder mee te mogen kijken zo!

En weer wat geleerd vandaag, ik begreep bij het zien direct wat het vacuumsysteem inhield...
Had het al vaker voorbij zien (geschreven hè jongens...) komen...



[teus]

mooi dit!
leuk en met karakter. de bekers in plastiek of metaal die meestal gegeven worden, die vind ik toch maar lelijke troep.
zie ik daar VTI Menen?



[sirjacobsd]

mooi dit!
leuk en met karakter. de bekers in plastiek of metaal die meestal gegeven worden, die vind ik toch maar lelijke troep.
zie ik daar VTI Menen?

Inderdaad Teus.
Is dit gekend door u?



[sirjacobsd]

Ik kijk mijn ogen weer eens uit!
Fantastisch om weer over de schouder mee te mogen kijken zo!

En weer wat geleerd vandaag, ik begreep bij het zien direct wat het vacuumsysteem inhield...
Had het al vaker voorbij zien (geschreven hè jongens...) komen...

Ik ben weer blij dat u iets bijgeleerd heb.
Dat maakt me gelukkig.



[rené13]

Mooie bekers zeg! Zoals eerder al gezegd, vele malen mooier dan die metalen dingen die ze nu overal hebben.

Maar een vraagje, durf je het aan om de stelen met het hart erin te draaien?
Zelfs als het hout nu droog is betekent dit toch niet dat er in de toekomst geen scheuren kunnen ontstaan?



[sirjacobsd]

Mooie bekers zeg! Zoals eerder al gezegd, vele malen mooier dan die metalen dingen die ze nu overal hebben.

Maar een vraagje, durf je het aan om de stelen met het hart erin te draaien?
Zelfs als het hout nu droog is betekent dit toch niet dat er in de toekomst geen scheuren kunnen ontstaan?

Rene,
Ik begrijp uw bezorgdheid en je hebt langs de ene kant wel een punt.
Die stukken liggen al een 6-tal jaar bij mij en zijn eigenlijk door en door droog.
Eigenlijk hoef ik me geen zorgen meer te maken en er waren hier en daar wat zijtakjes aan die ook het kleine hart vertonen.
Het gaat hier om zeer kleine deeltjes.



[hartvoorhout.jouwweb.nl]

Prachtig Didier,

Mooi hoor die noot. Nu maar hopen dat je vader nog hout over heeft........... Het is nog lang geen zomer !!!!.

We wachten met smart op de voet stukken.

Gr. Edwin



[sirjacobsd]

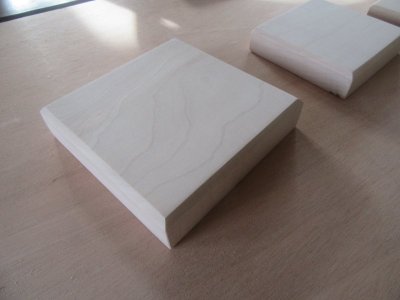

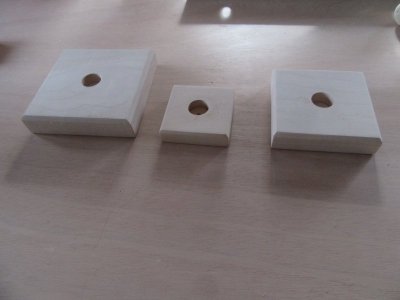

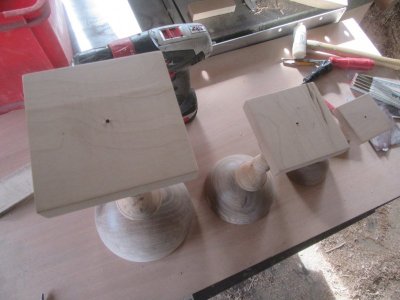

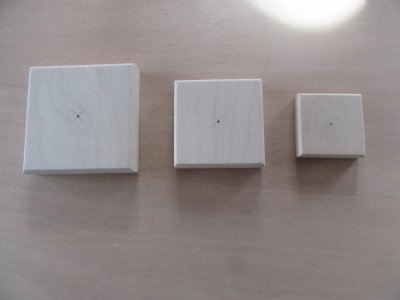

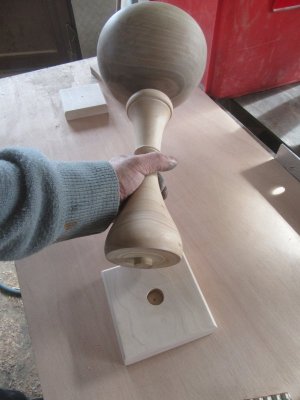

Vandaag zijn de voetjes gemaakt uit esdoorn.
Het zijn vierkantige stukje met een schuin randje aan onder 45 graden.

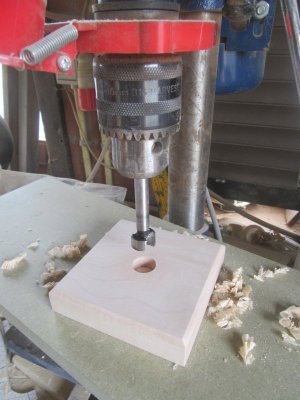

In de midden is met de kolomboormachine een gat geboord gelijk aan de diameter van de voor gedraaide deugel onderaan de staande van de bekers.

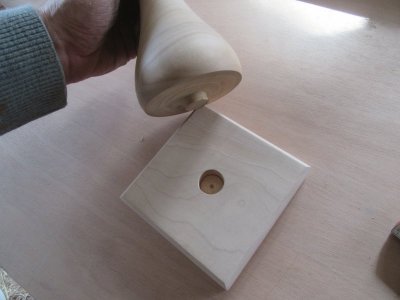

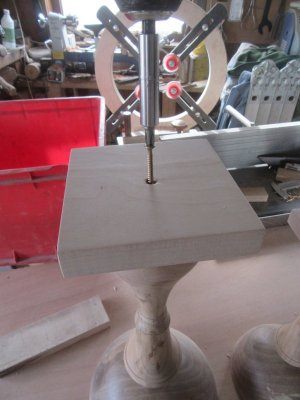

Voorlopig zijn deze voetstukjes aan de bekerstaanders geschroefd omdat er nog een opschrift moet op komen.
